Контрольно-вимірювальні прилади тиску для стерильних процесів

Приладі вимірювання тиску для стерильних процесів Для стерильних процесів промислова безпека і попередження будь-яких ризиків, що загрожують споживачеві кінцевої продукції, є найважливішим пріоритетом.

Вимоги до обладнання:

Асептичне виконання
Можливість очищення, CIP (безрозбірного миття)
Стерилізація, SIP (безрозбірної стерилізація)
Висока стійкість до корозії
Висока якість поверхні
Простота калібрування
Санітарні стандарти 3-A, EHEDG
Регламент (EC) № 1935/2004

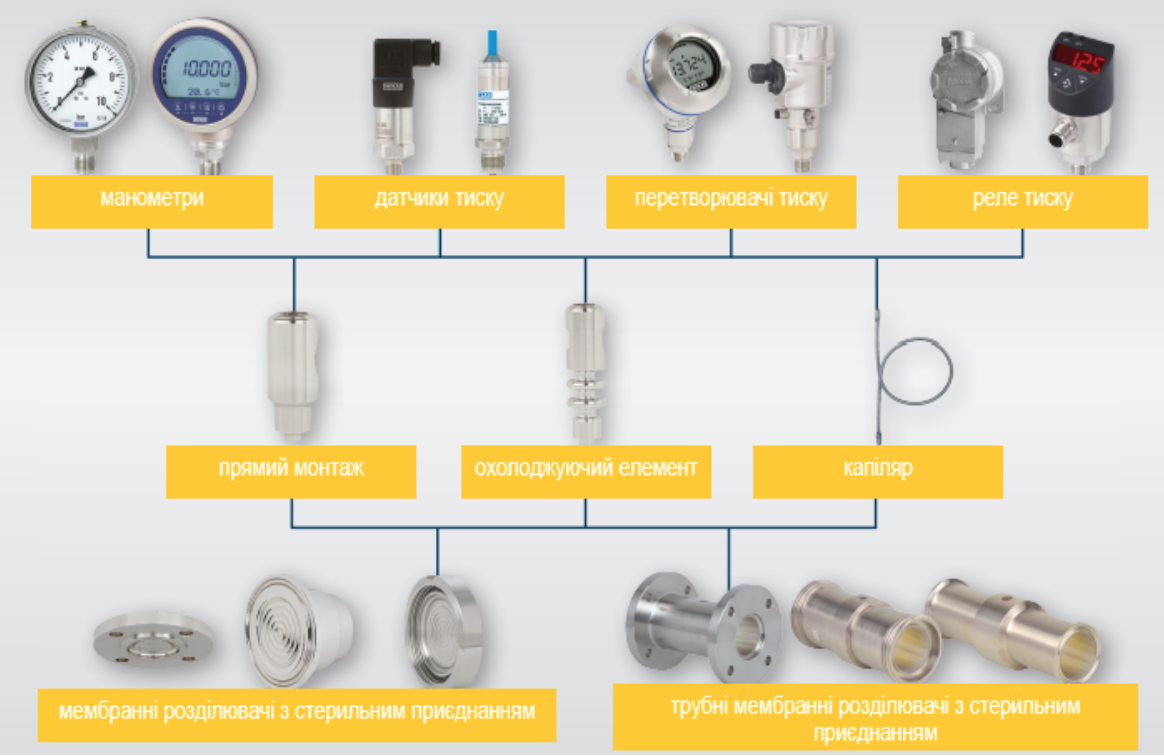

Измерение давления для стерильных процессов

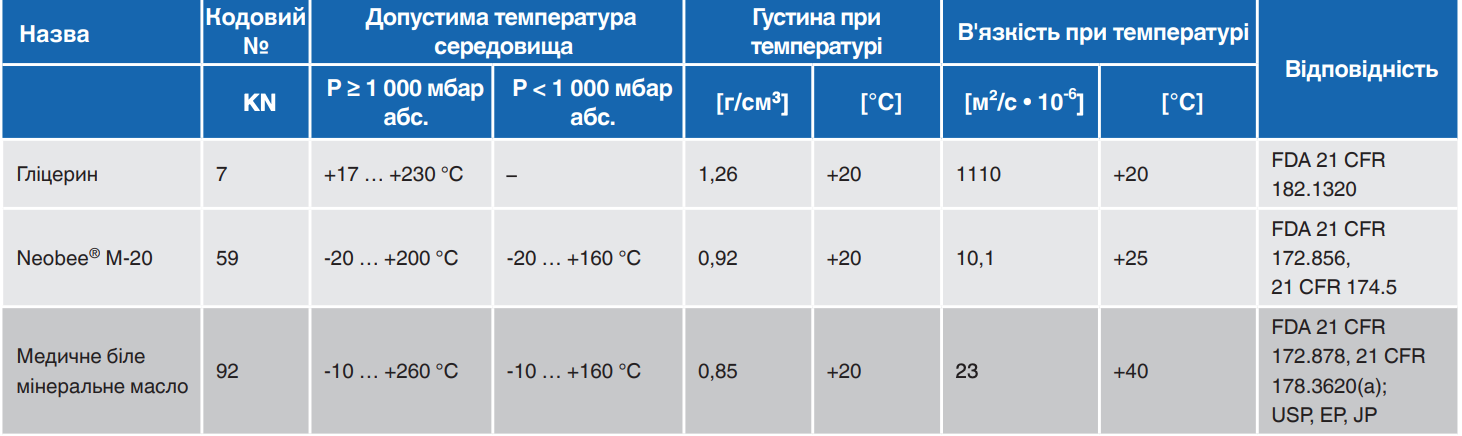

Заповнювальні рідини для систем мембранних розділювачів Середовища, що використовуються нами, відповідають FDA.

Манометри з мембранним розділювачем для стерильних процесів


Модель DSS-22F Tri-clamp, DIN 32676 или BS4825 PN макс. 25 бар Робоча рідини KN92	Модель DSS-18F Рифлена накидна гайка / різьбове з'єднання PN макс. 25 бар Робоча рідини KN92

Мембранні манометри для стерильних процесів

Ризик невиявлення пошкодження мембрани

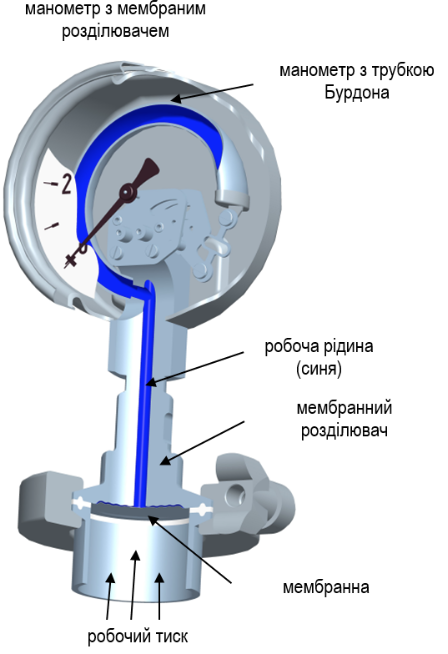

Контрольно-вимірювальні прилади WIKA для стерильних процесів У випадку пошкодження мембранни: Робоча рідина потрапляє в технологічний процес⇨ забруднення технологічного середовища; Технологічне середовище потрапляє в манометр і виконує функцію робочої рідини. Увага: манометр продовжує відображати робочий тиск.

Як визначити пошкодження мембрани?

Ругулярна перевірка⇨ підвищує ризик пошкодження мембранни в наслідок неправильної експлуатації. Регулярний аналіз середовища⇨ при перевищенні граничних значень часто стає занадто пізно Найчастіше неможливо визначити пошкодження мембрани, поки не стає занадто пізно. Дата пошкодження мембрани не може бути відстежено (забруднення продукту можливо з моменту останньої перевірки). Зменшення забруднення Контрольно-вимірювальні прилади WIKA для стерильних процесів

Високоякісний механізм
Виключно механічний принцип вимірювання
«Суха вимірювальна система»
Відсутність забруднення робочою рідиною
Міцна конструкція і захист від перевантаження тиском
Захист від перенавантаження тиском, перевищує номінальний тиск до 5 раз.
Зносостійкий загартований матеріал мембранного чутливого елемента
Суттєво знижено ризик пошкодження мембранного чутливого елементу
Застосовується для CIP і SIP очищення
Для зон промивки
Проста і швидка очистка
Повністю Автоклавується
Стерилізація насиченою парою при 134 ˚C
Економія часу під час експлуатації

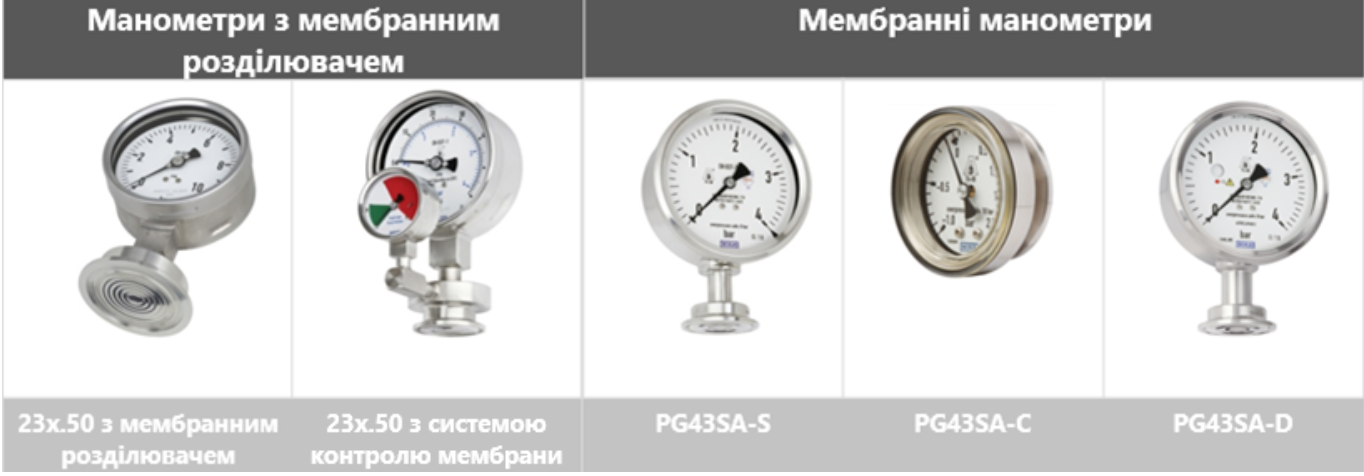

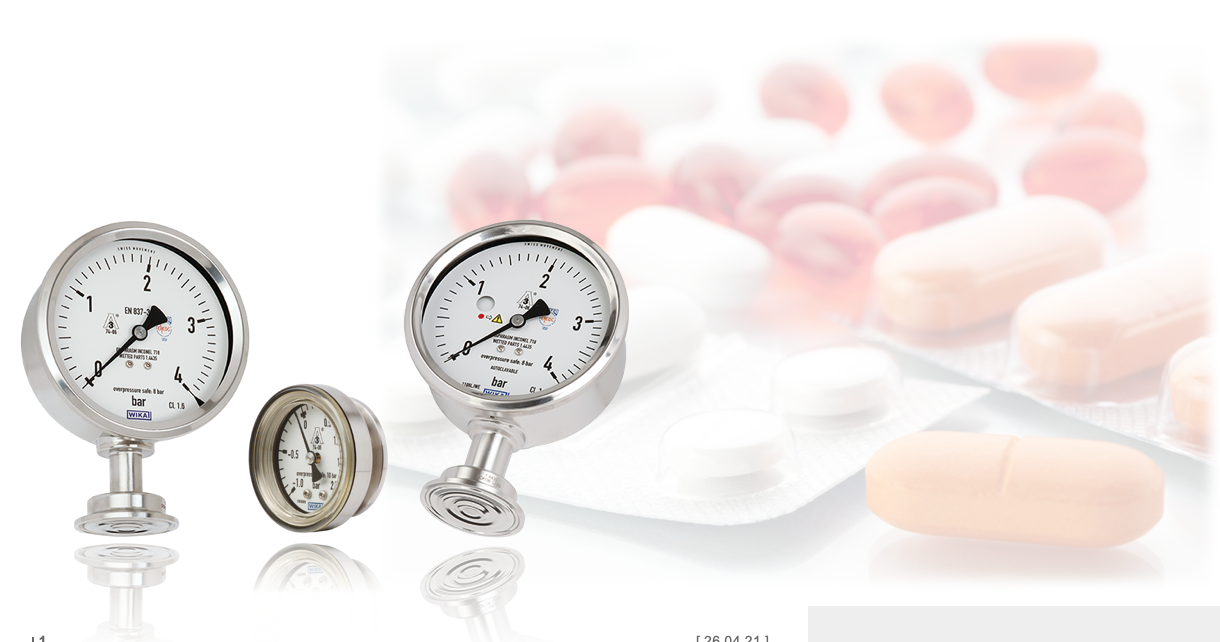

Мембранні манометри для стерильних процесів

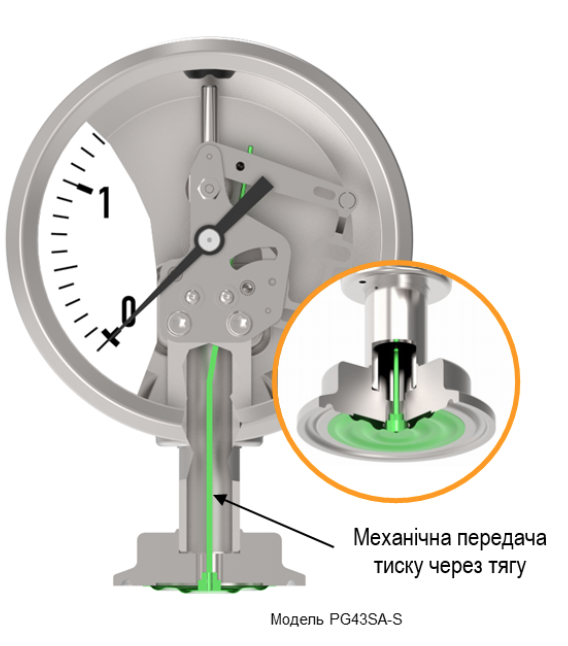

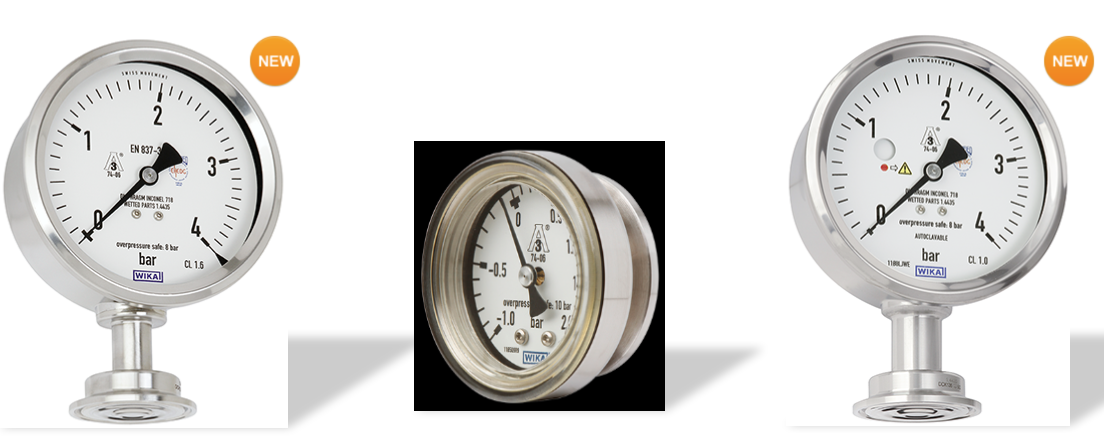

Модель PG43SA-S

Радіальне, стандартне виконанняМодель PG43SA-C

Компактний дизайн, осьове виконання

Модель PG43SA-D

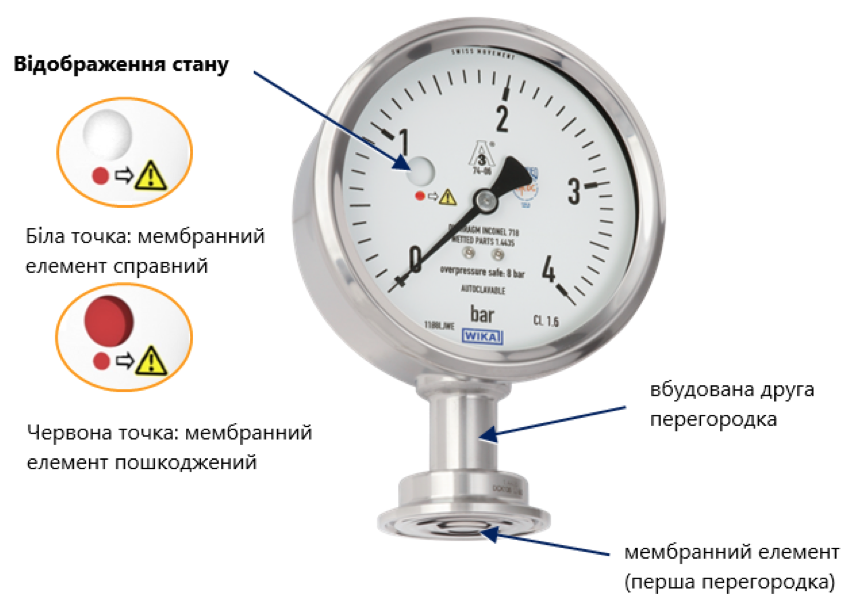

Вбудованний контроль мембрани та дві захисних перегородки

Манометр з вбудованим контролем мембрани, PG43SA-D

Переваги

Відсутність неможливості виявлення розриву мембрани.
Відсутність попадання біоактивних компонентів в атмосферу.
Відсутність забруднення робочого середовища сторонніми частинками з навколишнього середовища.

Асортимент механічних манометрів для стерильних процесів

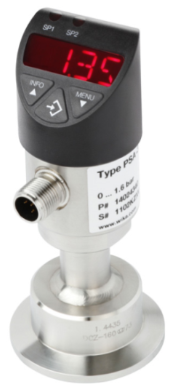

Перетворювачі тиску для стерильних процесів Модель PSD-4 Основна похибка аналогового сигналу (% віддіапазону): ≤ 1 Діапазон: 0 … 1 до 0 … 600 бар 0 … 1 до 0 … 25 бар абс. -1 … 0 до -1 … +24 бар

Особливості : Добре читається, міцний корпус Просте налаштування Адаптація під монтажні умови

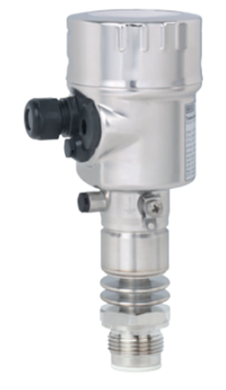

Перетворювачі тиску для стерильних процесів

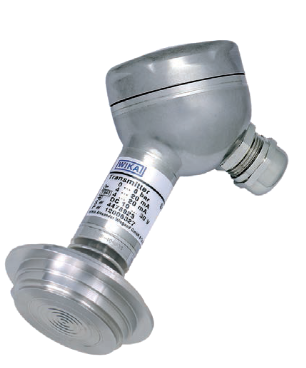

Модель UPT-21 Похибка (% від діапазону): ≤ 0,1 Вихідний сигнал: 4 … 20 мA,HART® Особливості: Багатофункціональний дисплей Проста структура меню Антистатичний пластиковий корпус Великий поворотний дисплей

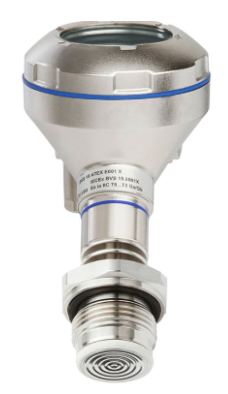

Модель IPT-21 Похибка (% від діапазону): ≤ 0,075… 0,1 Вихідний сигнал: 4 … 20 мA,HART® Особливості : Масштабування 1:30 Корпус з алюминію, пластика, нерж. сталі

Модель SA-11 Похибка (± % від діапазону):≤ 0,5 Вихідний сигнал:4 … 20 мA Особливості: фронтальна мембрана з шероховатістю поверхні Ra < 0,4 мкм Повністю зварна конструкція

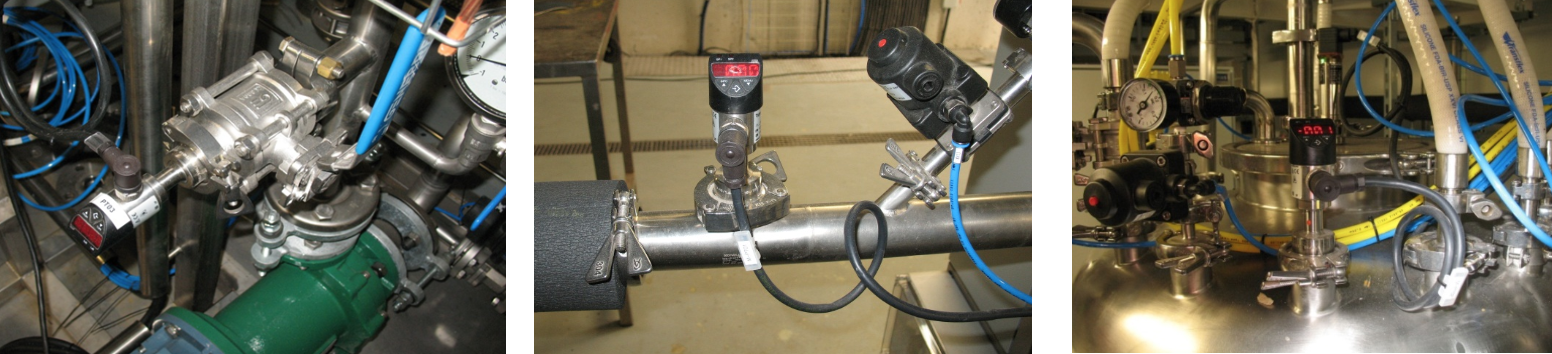

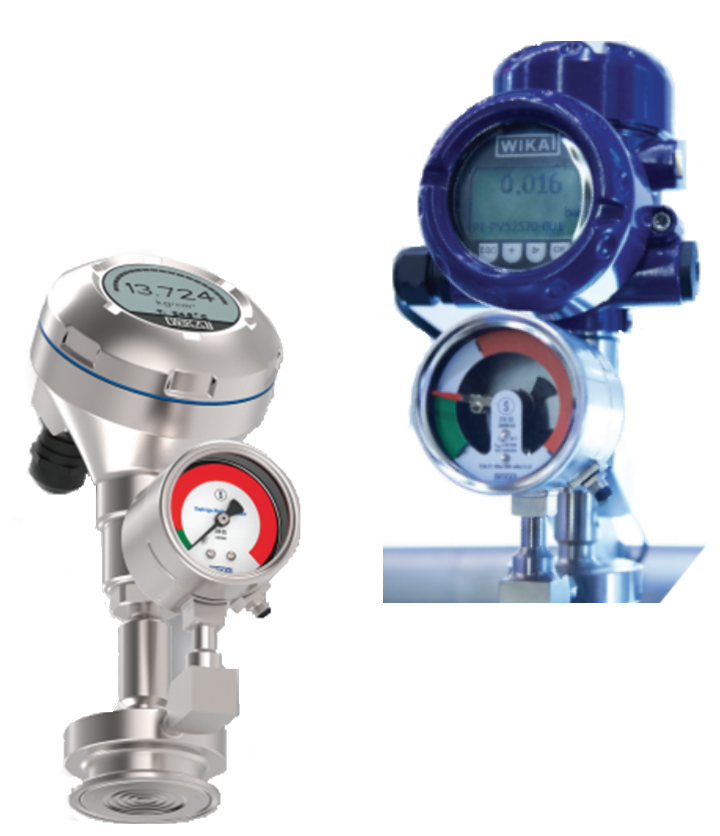

Контроль стану мембрани Запатентована подвійна мембрана WIKA є рішенням для критичних процесів, коли не допускається як проникнення вимірюваного середовища в навколишній простір, так і попадання робочої рідини в процес. Утворений вакуум контролюється вимірювальним приладом, наприклад, реле тиску. У разі розриву мембрани видається оптичний, акустичний або електричний аварійний сигнал. пошкоджену систему можна замінити.
