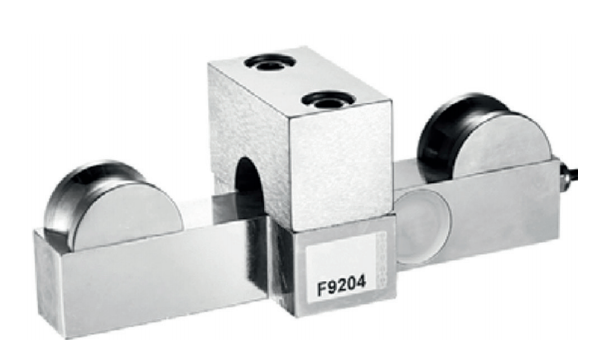

Тензодатчик натяжения троса до 40 т Модель F9204 Применение ■ Защита от перегрузки кранов или мобильных подъемников для многоярусных складов ■ Защита от перегрузки и измерение натяжения стальных тросов

Особенности ■ Диапазоны измерений от 0 … 1 т до 0 ...4 0 т ■ Встроенный усилитель, выходной сигнал 4 … 20 мА, 2-проводная схема ■ Простая установка (без отсоединения троса), подходит для модернизации ■ Материал: легированная сталь ■ IP66 Описание Тензодатчик натяжения троса предназначен для измерения нагрузок, присутствующих в стальных тросах. Преобразователь силы изготовлен из легированной стали. Тензодатчик натяжения троса служит эффективным и экономичным прибором для контроля присутствующих в тросе сил. Для этого необходим тросовый анкер, так как измерение проводится на неподвижном тросе. С этой целью преобразователь фиксируется на уже установленном тросе путем выполнения нескольких простых шагов.

Технические характеристики в соответствии с VDI/VDE/DKD 2638

Модель F9204
Номинальная нагрузка Fnom т	1 / 2 / 3,5 / 5 / 10 / 20 / 30-40
Относительная ошибка линеаризации dlin	±3 % Fnom
Относительная ошибка воспроизводимости в неподвижном монтажном положении brg	±0,5 % Fnom
Относительная ошибка гистерезиса v	±0,5 % Fnom
Относительная ошибка сигнала нуля dS, 0	±2 % Fnom
Относительная ползучесть, 30 мин.	±0,05 % Fnom
Влияние температуры на сигнал нуля TK0	≤ ±0,25 %/10 °C
Влияние температуры на характеристическое значение TKC	≤ ±0,25 %/10 °C
Предельная нагрузка FL	150 % Fnom
Разрушающая перегрузка FB	200 % Fnom
Материал	Легированная сталь
Номинальная температура BT, nom	-10 ... +60 °C
Диапазон температуры эксплуатации BT, G	-20 ... +80 °C
Входное сопротивление Re	780 ± 10 Ом
Выходное сопротивление Ra	700 ± 10 Ом
Сопротивление изоляции Ris	≥ 5000 MОм/50 В пост. тока
Выходной сигнал (номинальный выход) Cnom	4 .. .20 мА (опционально 0...10 В пост. тока)
Электрические соединения	Кабель Ø 4 x 3000 мм
Номинальный диапазон напряжение возбуждения BU, nom	24 В
Напряжение питания	12 ... 36 В пост. тока
Пылевлагозащита (в соответствии с МЭК/EN 60529)	IP66
Номинальная нагрузка - масса в кг ■ 1т ■ 2т ■ 3,5 т ■ 5т ■ 10 т ■ 20 т ■ 30-40 т	1,5 кг 1,8 кг 2,2 кг 2,4 кг 3,7 кг 5,9 кг 11,2 кг

Трос (натяжение) Номинальная нагрузка, т	Грузоподъем- ность, т	Размеры в мм
Ø троса	A	B	C
1	1	6 ... 14	164	60	28
2	1	10 ... 18	164	60	28
3,5	1,8	11 ... 14	188	65	30
15 ... 17
5	2,5	17 ... 19	182	68	34
20 ... 22
10	5	24 ... 36	200	80	40
20	10	24 ... 36	240	90	45
30 ... 40	15-20	34 ... 48	310	130	52

Ключові факти

Модель F9204; номинальная нагрузка Fnom: 1 / 2 / 3,5 / 5 / 10 / 20 / 30-40 т

Встроенный усилитель, выходной сигнал 4…20 мА, 2-проводная схема (опционально 0…10 В пост. тока)

Установка без отсоединения троса — подходит для модернизации

Материал: легированная сталь; пылевлагозащита IP66 по МЭК/EN 60529

Относительная ошибка линеаризации ±3 % Fnom; воспроизводимость ±0,5 % Fnom; гистерезис ±0,5 % Fnom

Предельная нагрузка FL 150 % Fnom; разрушающая перегрузка FB 200 % Fnom

Диапазон температуры эксплуатации −20…+80 °C; номинальная температура −10…+60 °C

Напряжение питания 12…36 В пост. тока; номинальное напряжение возбуждения 24 В

Электрическое соединение: кабель Ø 4 x 3000 мм

Для измерения необходим тросовый анкер; измерение проводится на неподвижном тросе

Питання та відповіді

Какой максимальный диапазон натяжения троса измеряет датчик F9204?

Номинальные нагрузки от 1 до 40 т (варианты 1 / 2 / 3,5 / 5 / 10 / 20 / 30-40 т). Предельная нагрузка — 150 % Fnom, разрушающая перегрузка — 200 % Fnom.

Можно ли установить датчик на уже смонтированный трос?

Да. Датчик фиксируется на установленном тросе за несколько простых шагов, отсоединение троса не требуется, что позволяет использовать его при модернизации.

Какой выходной сигнал у тензодатчика?

Стандартный выход 4…20 мА по 2-проводной схеме со встроенным усилителем; опционально доступен 0…10 В пост. тока.

Для чего применяется этот датчик?

Для защиты от перегрузки кранов или мобильных подъёмников многоярусных складов, а также для защиты от перегрузки и измерения натяжения стальных тросов.

Какая степень защиты и рабочий температурный диапазон?

Пылевлагозащита IP66 в соответствии с МЭК/EN 60529; диапазон температуры эксплуатации −20…+80 °C.

Какой диаметр троса поддерживает модель на 30–40 т?

Модель 30–40 т рассчитана на грузоподъёмность 15–20 т и тросы диаметром 34…48 мм; габариты 310×130×52 мм.
