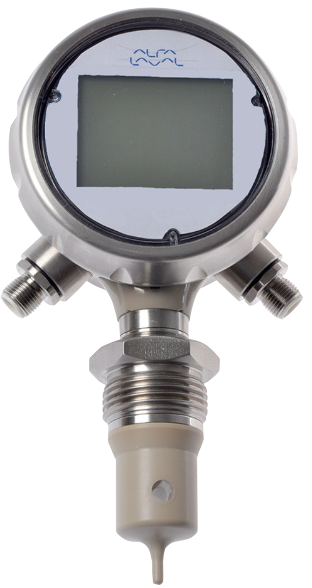

Приборы для анализа включают высокоточные датчики проводимости, устройства из ПЭЭК и нержавеющей стали, которые определяют способность технологических жидкостей проводить электрический ток. Идеально подходит для применения в пивоваренной, пищевой отраслях, производстве напитков и биофармацевтике, например для измерения сепарации в резервуаре или рабочей среды в трубопроводах системы CIP.
Область применения
Датчик проводимости разработан в соответствии с требованиями к датчикам проводимости в гигиенических системах.
Основные свойства:
- Контактирующие со средой элементы покрыты полиарилэфирэфиркетон (ПЭЭК)
- Компактная, пригодная для пищевых продуктов гигиеничная конструкция
- Рабочая температура от -20 до 140°C
- 4 конфигурируемых диапазона измерения
- Регулируется, активная и очень быстрая компенсация температуры
- Нечувствителен к поляризации, адгезии и твердым веществам
- Встроенный графический дисплей и сенсорный экран
- Совместим с системой линейных приборов Alfa Laval
- Выходной ток 4-20 мА для проводимости и температуры

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Проводимость
Диапазон измерений: ....... от 50 мкСм/см до 1 См/см
Точность:
0-500 мкСм/см ............ ≤ 1,5 %
0-1/0-500 мкСм/см ......... ≤ 1,0 %
0-1 мкСм/см ............. ≤ 1,5 %
Температура
Диапазон измерений: ....... от -20 до 140°C (150°C до 1 часа)
Разрешение: . . . . . . . . . . . . . 0,1°C
Точность: . . . . . . . . . . . . . . . < 0.4 %
Повторяемость: . . . . . . . . . . . 0,2% FS
Класс защиты: . . . . . . . . . . . . IP67
Макс. давление среды: . . . . . . 10 бар
Электрические данные
Электропитание: . . . . . . . . . . 15-35 В пост. тока
Потребляемая мощность, макс. 180 мА
Выходная проводимость: . . . . . 4-20 мА, макс. нагрузка 500 Ом,
Выходная температура: . . . . . . 4-20 мА, макс. нагрузка 500 Ом,
Соединение: ............. Штекер M12 или кабельный сальник
M16
Время отклика: . . . . . . . . . . . <3 мс
Температура окружающего воздуха
Без дисплея ............. от - 40 до 85°C
С дисплеем ............. от - 30 до 80°C
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Длина датчика (L): . . . . . . . . . Короткий или длинный
Корпус (ø): . . . . . . . . . . . . . . 80 мм
Материалы
Контактирующие со средой
элементы (короткий): . . . . . . . ПЭЭК
Контактирующие со средой
элементы (длинный): . . . . . . . ПЭЭК
Корпус . . . . . . . . . . . . . . . . . AISI 304
Обработка поверхности: . . . . . Ra < 0,8 мкм
Рабочая температура
Контактирующие с продуктом: .. от -20 до 140 °C (150Корпус: ................. от -20°C до +80°C
Вес
Датчик проводимости: ....... Приблиз. 1500 гр.
Технологическое присоединение
Хомут DN38 (ISO2852)/хомут DN40 (DIN32676)
Хомут DN50 (ISO2852)/хомут DN51 (DIN32676)
G1" (ISO228)
DN32 (DIN11851)
DN40 (DIN11851)
DN50 (DIN11851)
Соединение HTC 1½”
Соединение HTC 2”
Соединение HTC 2½"
Соединение HTC 3”
Соединение HTC 4”
| Разрешение проводимости | ||||
|---|---|---|---|---|
| Диапазон | Разрешение | |||
| 0 | до 0,5 | мС/см | 0.001 | мС/см |
| 0 | до 1 | мС/см | 0.001 | мС/см |
| 0 | до 2 | мС/см | 0.010 | мС/см |
| 0 | до 3 | мС/см | 0.010 | мС/см |
| 0 | до 5 | мС/см | 0.010 | мС/см |
| 0 | до 10 | мС/см | 0.100 | мС/см |
| 0 | до 20 | мС/см | 0.100 | мС/см |
| 0 | до 30 | мС/см | 0.100 | мС/см |
| 0 | до 50 | мС/см | 0.100 | мС/см |
| 0 | до 100 | мС/см | 1.000 | мС/см |
| 0 | до 200 | мС/см | 1.000 | мС/см |
| 0 | до 300 | мС/см | 1.000 | мС/см |
| 0 | до 500 | мС/см | 1.000 | мС/см |
| 0 | до 999 | мС/см | 1.000 | мС/см |

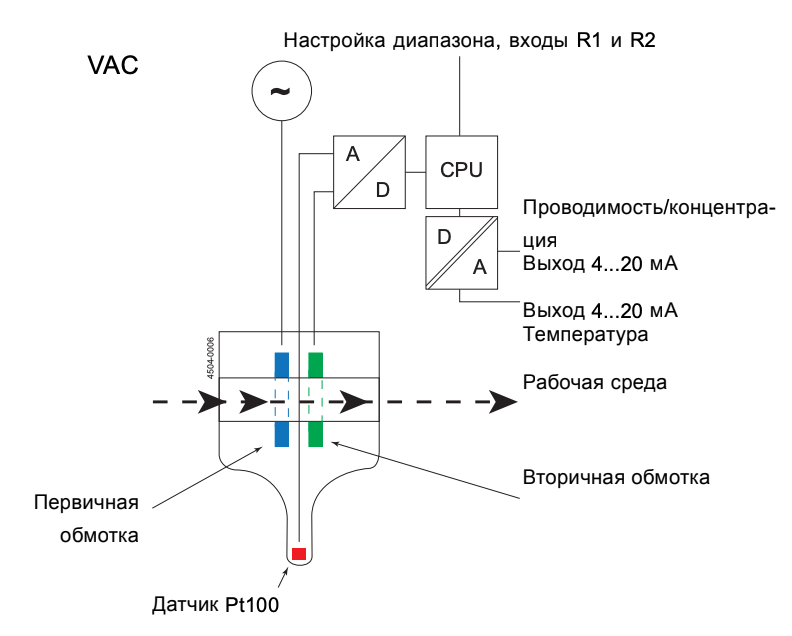

Принцип действия
Индуктивное измерение проводимости основано на принципе трансформатора. Первичная обмотка трансформатора управляется генератором напряжения постоянного тока. Поток жидкости протекает
в канале измерительной головки и образует контур проводника, связывающий первичную и вторичную обмотки трансформатора.
Выходной ток пропорционален проводимости среды. Формирование, усиление и преобразование сигналов обеспечивают выходной сигнал 4...20 мА от гальванически изолированного цифро-аналогового преобразователя.
Быстро реагирующий датчик температуры в наконечнике компенсирует значение температуры жидкости, обеспечивая максимальную точность и надежность.
Электрические данные и соединения
Оба выходных сигнала стандартным образом изолированы от источника питания. Регулировка диапазона измерений и локальных показаний проводимости и температуры осуществляется на сенсорном экране. Выбор диапазона может также осуществляться дистанционно.

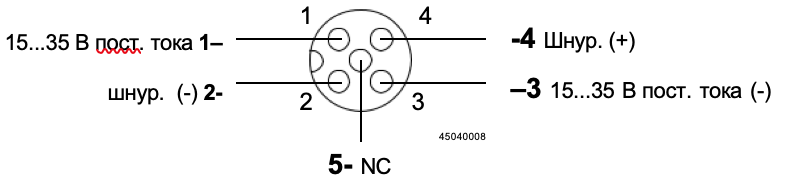

Левостороннее электрическое соединение (вид спереди)

| Левосторонний, M12, 5 штыревой соединитель | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 1. Коричневый | Питание (+) | (15 ... | 35 В пост. | ||||||
| тока) | |||||||||
| 2Белый | Сост. (-) | (4 ... 20 мА) | |||||||
| 3. | Синий | Питание (-) | (15 ... | 35 В пост. | |||||
| тока) | |||||||||
| 4. | Черный | Сост. (+) | (4 ... 20 мА) | ||||||
| 5. NC | Не подсоединен |

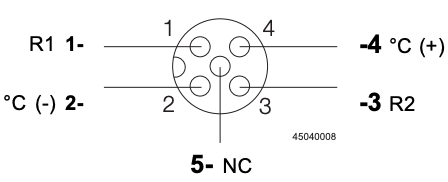

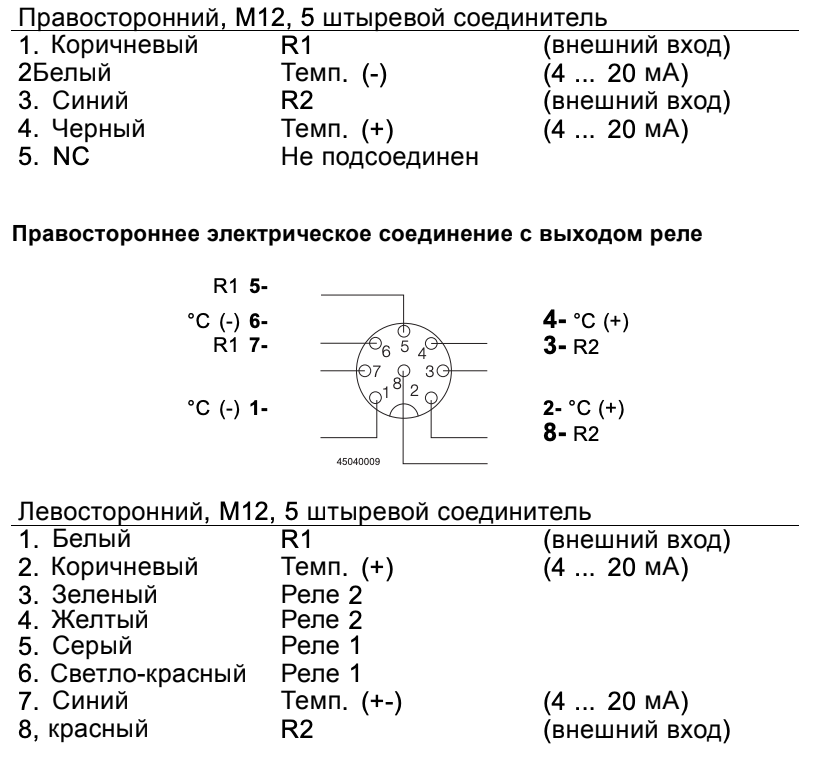

Правостороннее соединение (вид спереди)
