Мембранный разделитель со стерильным присоединением для гомогенизаторов

Карточка мембранного разделителя модели 990.30 (WIKA) со стерильным присоединением, предназначенного для защиты приборов измерения давления в гомогенизаторах санитарных применений — молоко, напитки, косметика, фармацевтика, установки подготовки эмульсий. Разделитель отделяет измерительный прибор от среды через заполняющую жидкость и рассчитан на высокие динамические давления до ≤ 2500 бар. Страница полезна инженерам КИПиА, подбирающим защиту манометров для гомогенизаторов.

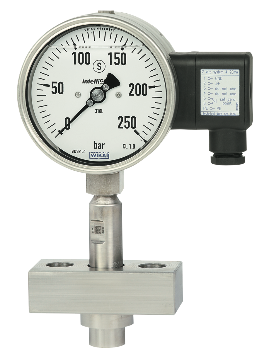

Мембранный разделитель модели 990.30 со смонтированным напрямую манометром с трубкой Бурдона модели PGT23.100 с электрическим выходным сигналом

Применение

■ Гомогенизаторы для подготовки молока, напитков, косметики и фармацевтической продукции ■ Установки подготовки эмульсии

Особенности ■ Технологическое присоединение с монтируемой заподлицо, полностью сварная мембрана, с фланцевым держателем или без него ■ Для высоких динамических значений давления ≤ 2500 бар ■ Заполняющие жидкости соответствуют требованиям FDA и USP ■ Прочная, полностью сварная конструкция

Описание Мембранные разделители используются для защиты приборов измерения давления в применениях со сложными средами. В системах мембранных разделителей диафрагма разделяет измерительный прибор и измеряемую среду. Давление к измерительному прибору передается через заполняющую жидкость, находящуюся в системе мембранного разделителя. Для удовлетворения повышенных требований заказчиков поставляется широкий выбор конструкций, материалов и заполняющих жидкостей. Более подробная техническая информация о мембранных разделителях и системах мембранных разделителей приведена в IN 00.06 "Применение, принцип действия, конструкция". Мембранный разделитель модели 990.30 со смонтированным напрямую манометром с трубкой Бурдона модели PGT23.100 с электрическим выходным сигналом Мембранный разделитель модели 990.30 специально предназначен для использования в гомогенизаторах в санитарных применениях. Данный мембранный разделитель выпускается с различными технологическими присоединениями и поэтому подходит для большинства точек измерения. Системы мембранных разделителей обеспечивают надежные измерения, даже в условиях высокой нагрузки из-за вибрации и бросков давления. Монтаж мембранного разделителя к измерительному прибору может производиться напрямую или через гибкий капилляр. АВИГАН предлагает широкий выбор материалов, причем верхняя часть корпуса мембранного разделителя и детали, контактирующие с измеряемой средой, могут быть выполнены как из одного, так и разных материалов. Технические характеристики

Модель 990.30 Стандартно Опционально
Диапазоны измерения, бар(ф/кв. дюйм) Диапазоны измерения,ф/кв. дюйм 0 ... 160 бар (2320 ф/кв. дюйм) 0 ... 250 бар (3626 ф/кв. дюйм) 0 ... 400 бар (5800 ф/кв. дюйм) 0 ... 600 бар (8700 ф/кв. дюйм) 0 ... 2000 ф/кв. дюйм0 ... 4000 ф/кв. дюйм0 ... 6000 ф/кв. дюйм 0 ... 1000 бар (14500 ф/кв. дюйм) 0 ... 1600 бар (2320 ф/кв. дюйм) 0 ... 2500 бар (36260 ф/кв. дюйм) 0 ... 10000 ф/кв. дюйм0 ... 15000 ф/кв. дюйм0 ... 20000 ф/кв. дюйм Другие диапазоны измерения по запросу
Степень чистоты деталей,контактирующих с измеряемой средой Обезжирено по ASTM G93-03 уровень E (стандарт WIKA) иISO 15001 (< 1000 мг/м2) - Обезжирено по ASTM G93-03уровень D и ISO 15001 (< 220 мг/м2) - Обезжирено по ASTM G93-03уровень C и ISO 15001 (< 66 мг/м2)
Происхождение деталей,контактирующих с измеряемой средой Международный ■ ЕС ■ Швейцария■ США
Тип монтажа Прямой монтаж Капилляр
Заполняющая жидкость KN 92 KN 7
Чистота обработки поверхности Ra ≤ 0,76 мкм Ra ≤ 0,38 мкм (только с 1.4435)
Диапазон допустимых температур Измеряемой среды Окружающей средыCIP, SIP Хранения 10 ... 100 °C (50 ... 212 °F) 10 ... 40 °C (50 ... 104 °F)≤ 130 °C (≤ 266 °F) 10 ... 60 °C (50 ... 140 °F) -

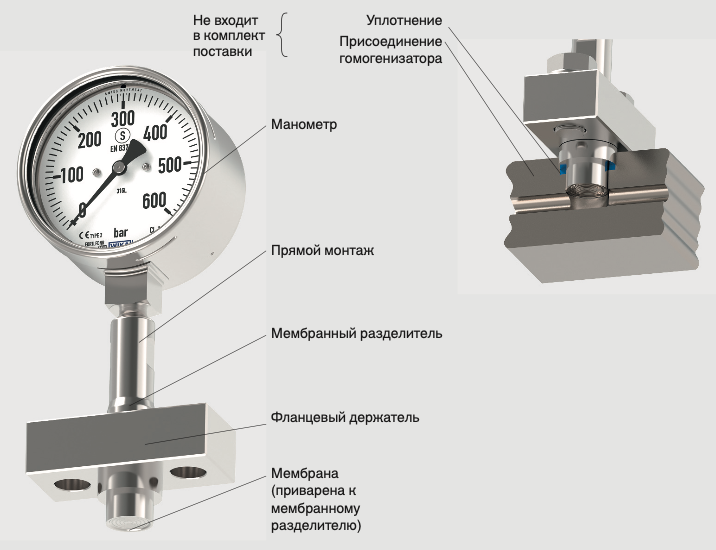

Пример: Мембранный разделитель модели 990.30 с установленным манометром и фланцевым держателем

Ключові факти

  • Модель 990.30 специально предназначена для использования в гомогенизаторах в санитарных применениях
  • Для высоких динамических значений давления ≤ 2500 бар
  • Диапазоны измерения: 0…160 бар, 0…250 бар, 0…400 бар, 0…600 бар, 0…1000 бар, 0…1600 бар, 0…2500 бар; другие диапазоны по запросу
  • Заполняющие жидкости соответствуют требованиям FDA и USP; стандартно KN 92, опционально KN 7
  • Стандартная степень чистоты: обезжирено по ASTM G93-03 уровень E и ISO 15001 (< 1000 мг/м2); опционально уровень D (< 220 мг/м2) или C (< 66 мг/м2)
  • Чистота обработки поверхности: Ra ≤ 0,76 мкм стандартно; Ra ≤ 0,38 мкм опционально (только с 1.4435)
  • Диапазон температур измеряемой среды 10…100 °C; CIP/SIP ≤ 130 °C; хранения 10…60 °C
  • Монтаж к измерительному прибору — напрямую или через гибкий капилляр
  • Полностью сварная мембрана, монтируемая заподлицо, с фланцевым держателем или без него

Питання та відповіді

Для чего нужен мембранный разделитель 990.30?
Он защищает приборы измерения давления в применениях со сложными средами: диафрагма разделяет измерительный прибор и измеряемую среду, а давление передаётся через заполняющую жидкость. Модель 990.30 специально предназначена для гомогенизаторов в санитарных применениях.
В каких отраслях применяется разделитель 990.30?
В гомогенизаторах для подготовки молока, напитков, косметики и фармацевтической продукции, а также в установках подготовки эмульсии.
Какое максимальное давление выдерживает разделитель?
Модель рассчитана на высокие динамические значения давления до ≤ 2500 бар; диапазоны измерения от 0…160 бар до 0…2500 бар, другие диапазоны по запросу.
Какие заполняющие жидкости используются?
Стандартно KN 92, опционально KN 7; заполняющие жидкости соответствуют требованиям FDA и USP.
Можно ли монтировать разделитель удалённо от манометра?
Да, монтаж к измерительному прибору может производиться напрямую или через гибкий капилляр.
Какие требования к чистоте поверхностей?
Стандартно обезжирено по ASTM G93-03 уровень E и ISO 15001 (< 1000 мг/м2), опционально уровни D (< 220 мг/м2) и C (< 66 мг/м2); чистота обработки поверхности Ra ≤ 0,76 мкм, опционально Ra ≤ 0,38 мкм (только с материалом 1.4435).
