Проточный мембранный разделитель для измерения давления в стерильных процессах с проточными средами. Разделитель полностью интегрируется в технологическую линию: поток не создаёт турбулентностей, углов и мёртвых зон, а измерительная камера дополнительно самоочищается. Страница описывает четыре варианта присоединения к процессу (981.18, 981.22, 981.51, 981.50) с их давлениями и типовыми листами.

Проточный мембранный разделитель (Проточний мембранний розділювач)

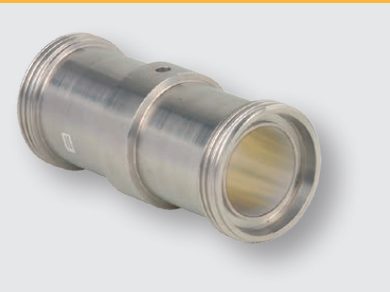

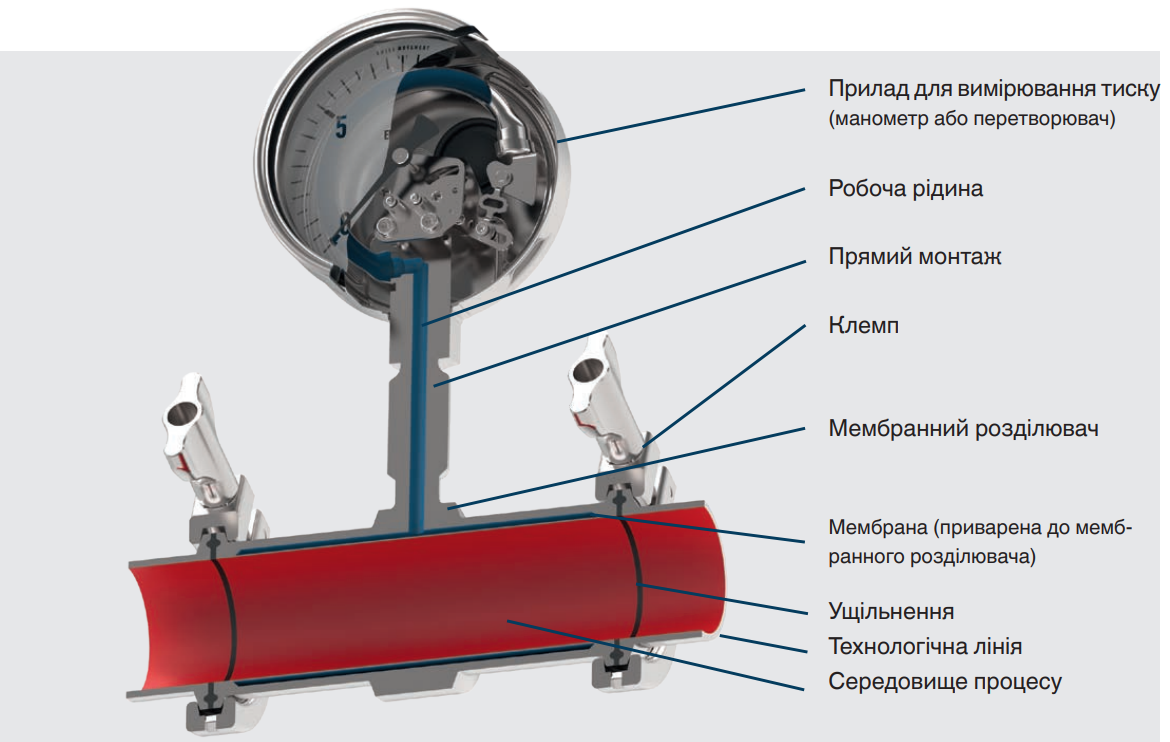

Прилад для вимірювання тиску, (манометр або перетворювач),Робоча рідина Прямий монтаж Клемп Мембранний розділювач Мембрана (приварена до мембранного розділювача) Ущільнення Технологічна лінія Середовище процесу Проточний мембранний розділювач ідеально підходить для використання з проточними середовищами. Оскільки розділювач повністю інтегрується в технологічну лінію, вимірювання не викликають турбулентностей, кутів, мертвих просторів та інших перешкод у напрямку потоку. Проточний мембранний розділювач Вимірюване середовище протікає без перешкод через вбудований мембранний розділювач. За рахунок цього здійснюється додаткове самоочищення вимірювальної камери. Мембранний розділювач встановлюється безпосередньо в трубопровід.981.18 Фітинг з молочною різьбою DIN 11851

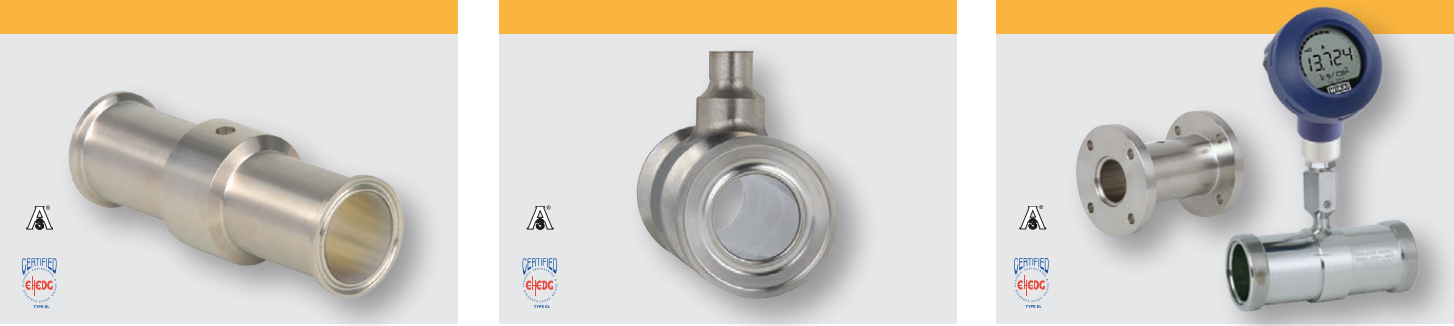

Підключення до процесу Різьба PN max. ■ 40 бар (DN 20 … 40) ■ 25 бар (від DN 50) Типовий лист DS 98.40 981.22 Tri-clamp Підключення до процесу Tri-clamp, клемп DIN 32676, ISO 2852 PN max. ■ 40 бар (DN 20 … 40) ■ 25 бар (від DN 50) Типовий лист DS 98.52

981.51 Асептичне з'єднання Підключення до процесу ■ Різьбове з'єднання DIN 11864-1 ■ Фланець DIN 11864-2 ■ Клемпове з'єднання DIN 11864-3 PN max. 16… 40 бар залежно від технологічного з'єднання Типовий лист DS 98.51

981.50 NEUMO BioConnect® Підключення до процесу NEUMO BioConnect® різьба або фланець PN max. ■ 16 бар (різьба) ■ 70 бар (фланець) ■ Більш високий тиск за запитом Типовий лист DS 98.50

Ключові факти

Модель 981.18: фитинг с молочной резьбой DIN 11851, PN max. 40 бар (DN 20 … 40), 25 бар (от DN 50), типовой лист DS 98.40

Модель 981.22: Tri-clamp, кламп DIN 32676, ISO 2852; PN max. 40 бар (DN 20 … 40), 25 бар (от DN 50), типовой лист DS 98.52

Модель 981.51: асептическое соединение — резьба DIN 11864-1, фланец DIN 11864-2, кламп DIN 11864-3; PN max. 16…40 бар в зависимости от технологического соединения, типовой лист DS 98.51

Модель 981.50: NEUMO BioConnect® резьба или фланец; PN max. 16 бар (резьба), 70 бар (фланец), более высокое давление по запросу; типовой лист DS 98.50

Разделитель устанавливается непосредственно в трубопровод; измеряемая среда протекает без препятствий через встроенный разделитель

Конструкция исключает турбулентности, углы и мёртвые пространства в направлении потока; обеспечивается самоочищение измерительной камеры

Питання та відповіді

Для каких сред подходит проточный мембранный разделитель?

Он идеально подходит для использования с проточными средами и полностью интегрируется в технологическую линию без создания турбулентностей и мёртвых зон.

Какие варианты присоединения к процессу доступны?

Четыре модели: 981.18 с молочной резьбой DIN 11851, 981.22 Tri-clamp (DIN 32676, ISO 2852), 981.51 асептическое соединение DIN 11864-1/-2/-3 и 981.50 NEUMO BioConnect® (резьба или фланец).

Какое максимальное давление выдерживает модель 981.50 NEUMO BioConnect®?

PN max. составляет 16 бар при резьбовом соединении и 70 бар при фланцевом; более высокое давление возможно по запросу.

Какое максимальное давление у моделей 981.18 и 981.22?

У обеих PN max. 40 бар для DN 20 … 40 и 25 бар начиная от DN 50.

Как обеспечивается гигиеничность измерения?

Среда протекает через встроенный разделитель без препятствий, что даёт дополнительное самоочищение измерительной камеры.
