Мембранные разделители (Мембранні розділювачі)

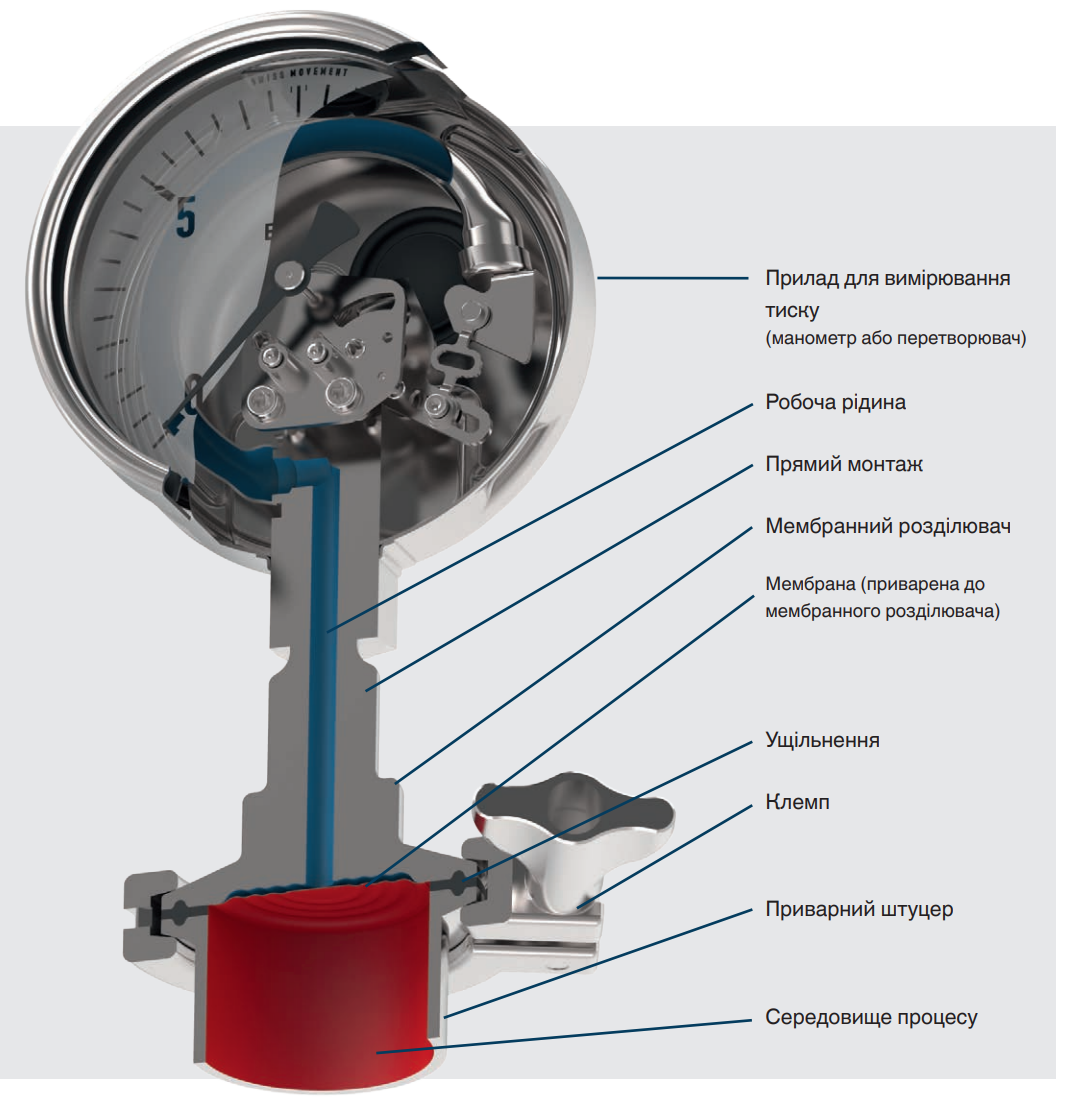

Мембранні розділювачі монтуються до існуючих фітингів. Зазвичай арматура складається з трійників, які вбудовані в трубопровід, або приварних штуцерів, приварених до трубопроводу, технологічного реактора або резервуару. Мембранні розділювачі пропонують перевагу в тому, що "контактна поверхня” між напірним середовищем та мембраною є відносно великою, що забезпечує точне вимірювання тиску. Крім того, їх можна легко зняти для очищення або калібрування.

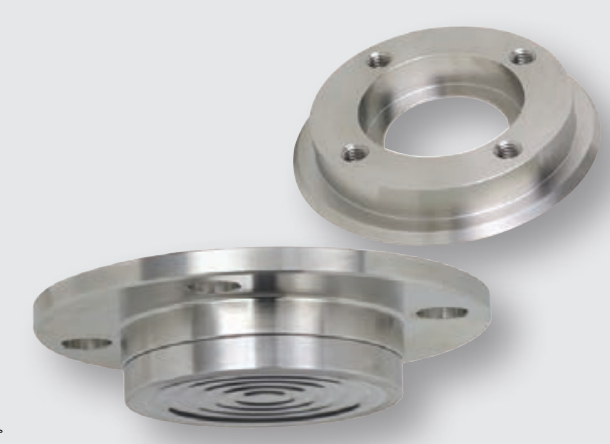

990.17 З'єднання DRD Підключення до процесу: З'єднання DRD PN max. : 25 бар

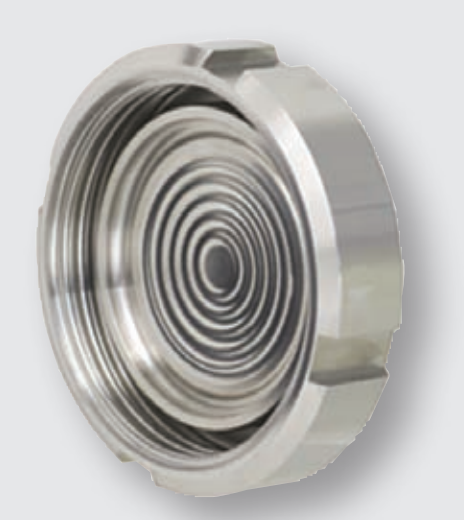

990.18 Фітинг з молочною різьбою згідно з DIN 11851

Підключення до процесу: Різьба з рифленою накидною гайкою PN max. 40 або 25 бар Типовий лист DS 99.40

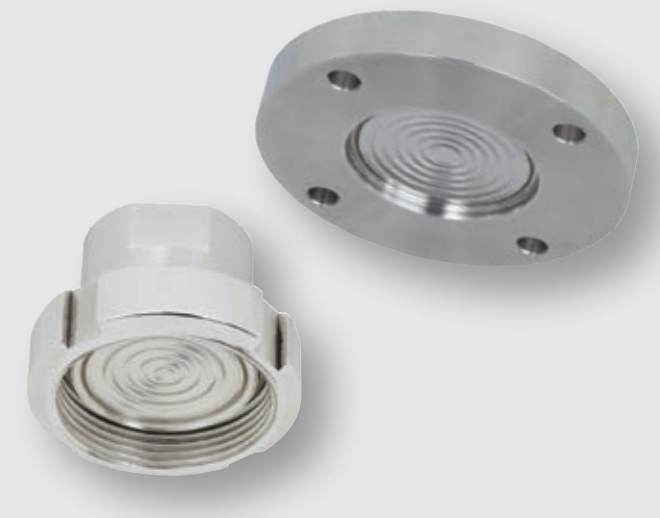

990.50 Підключення NEUMO BioConnect®

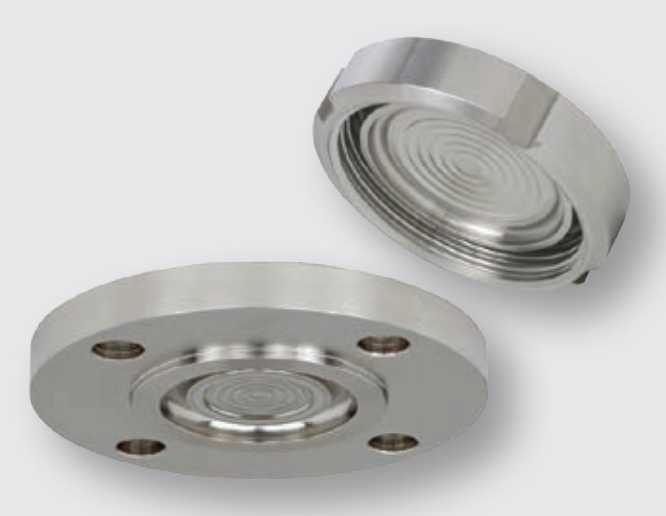

Підключення до процесу NEUMO BioConnect® різьба або фланець PN max. ■ 16 бар (різьба) ■ 70 бар (фланець) ■ Більш високий тиск за запитом Типовий лист DS 99.50 990.51 Асептичне з'єднання за DIN 11864

Підключення до процесу ■ Різьбове з'єднання DIN 11864-1 ■ Фланець DIN 11864-2 ■ Клемпове з'єднання DIN 11864-3 PN max. 16… 40 бар залежно від технологічного з'єднання Типовий лист DS 99.51990.60 NEUMO BioControl®

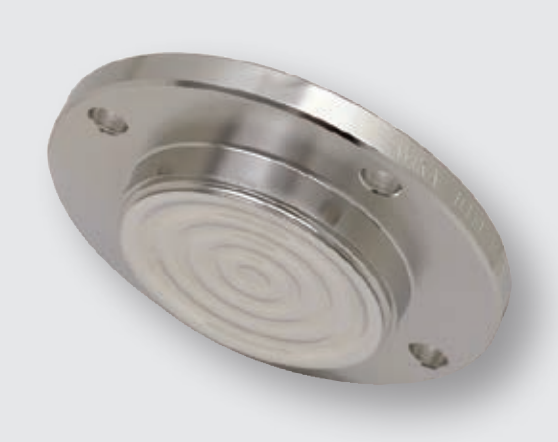

Підключення до процесу: Для встановлення в систему NEUMO BioControl® PN max. ■ 16 бар (розмір 50 … 80) ■ 70 бар (розмір 25) Типовий лист DS 99.55

VARIVENT® і VARINLINE® є зареєстрованими торговими марками компанії GEA BioControl® та BioConnect® є зареєстрованими торговими марками компанії NEUMO

Ключові факти

Мембранные разделители монтируются к существующим фитингам — тройникам в трубопроводе или приварным штуцерам трубопровода, реактора или резервуара.

Большая контактная поверхность между напорной средой и мембраной обеспечивает точное измерение давления.

Разделители легко снимаются для очистки или калибрования.

Модель 990.17 — соединение DRD, PN max. 25 бар.

Модель 990.18 — фитинг с молочной резьбой по DIN 11851, PN max. 40 или 25 бар, типовой лист DS 99.40.

Модель 990.50 — подключение NEUMO BioConnect®, резьба или фланец, PN max. 16 бар (резьба) / 70 бар (фланец); более высокое давление по запросу; типовой лист DS 99.50.

Модель 990.51 — асептическое соединение по DIN 11864: резьба DIN 11864-1, фланец DIN 11864-2, кламповое соединение DIN 11864-3; PN max. 16…40 бар в зависимости от соединения; типовой лист DS 99.51.

Модель 990.60 — для установки в систему NEUMO BioControl®, PN max. 16 бар (размер 50…80) / 70 бар (размер 25); типовой лист DS 99.55.

Питання та відповіді

Как монтируются мембранные разделители?

Они монтируются к существующим фитингам — обычно тройникам, встроенным в трубопровод, или приварным штуцерам на трубопроводе, технологическом реакторе или резервуаре.

Почему мембранные разделители обеспечивают точное измерение давления?

Потому что контактная поверхность между напорной средой и мембраной относительно велика.

Можно ли снимать разделитель для обслуживания?

Да, его можно легко снять для очистки или калибрования.

Какие варианты технологического подключения есть у модели 990.51?

Резьбовое соединение DIN 11864-1, фланец DIN 11864-2 или кламповое соединение DIN 11864-3; PN max. 16…40 бар в зависимости от соединения.

Какое максимальное давление выдерживает подключение NEUMO BioConnect® (990.50)?

PN max. 16 бар для резьбового подключения и 70 бар для фланцевого; более высокое давление возможно по запросу.
