مفتاح مستوى كهرضوئي ومضخم تبديل
الوصف
يُستخدم مفتاح مستوى كهرضوئي طراز OLS-2 للكشف عن مستويات الحد في السوائل. يعمل OLS-2 على نطاق واسع بشكل مستقل عن الخصائص الفيزيائية مثل معامل الانكسار واللون والكثافة والثابت العازل والتوصيلية. كما يتم إجراء قياس تغيّر المستوى أيضًا في أحجام صغيرة.
يتكوّن مفتاح مستوى الحد طراز OLS-2 من باعث ضوء LED بالأشعة تحت الحمراء وفوتوترانزستور. يتم توجيه ضوء الـ LED إلى منشور. طالما أن طرف المستشعر الخاص بالمنشور موجود في الطور الغازي، يتم انعكاس الضوء داخل المنشور إلى المستقبل. عندما يرتفع السائل في الوعاء ويُبلّل تقريبًا 2/3 من طرف الزجاج، يتم قطع حزمة الضوء تحت الحمراء داخل السائل ولا يصل إلى المستقبل سوى جزء صغير.
للموافقات الإضافية، راجع الصفحة 3

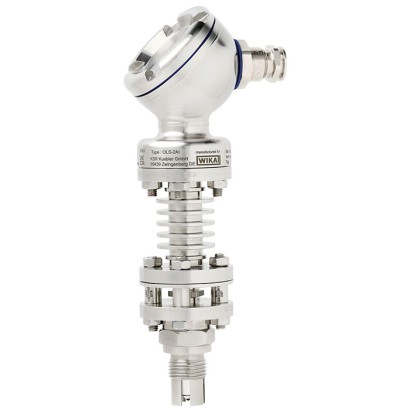

الشكل يسارًا: مفتاح مستوى كهرضوئي طراز OLS-2 الشكل يمينًا: مضخّم/مُحوّل التبديل طراز OSA-SC، مع وظيفة Bluetooth ®
يتم تقييم هذا الاختلاف بواسطة الإلكترونيات ويؤدي إلى تشغيل عملية تبديل.
الأجهزة شديدة المتانة ومصممة لظروف تشغيل قاسية. يمكن تحديد وضعية التركيب حسب الحاجة. وبذلك يمكن تركيب OLS-2 من الأعلى أو من الأسفل أو بشكل عمودي أو أفقي أو بزاوية.
لا يحتاج الكابل المتصل بمضخّم/محوّل التبديل طراز OSA-SC إلى أي درع، مما يتيح توصيلًا سهلًا واقتصاديًا. يمكن نقل تغيير اتجاه الإنذار، وحساسية عتبة التبديل، وكذلك تأخير زمني يصل إلى 8 ثوانٍ بسهولة إلى OSA-SC عبر تطبيق Bluetooth ® وتغييرها بشكل فردي.
المزايا
- نطاقات درجة حرارة من -269 ... +400 °C [-452 ... +752 °F]
- نسخ لنطاقات ضغط من التفريغ حتى 500 bar [7,252 psi]
- نسخ خاصة: ضغط عالٍ، قياس السطح البيني
- نسخ مقاومة للانفجار
- تتم معالجة الإشارة باستخدام مكبر تبديل من طراز OSA-SC منفصل
الأسئلة والأجوبة
ما هو مبدأ عمل مفتاح المستوى OLS-2؟
يتكوّن الجهاز من باعث LED بالأشعة تحت الحمراء وفوتوترانزستور داخل منشور زجاجي. طالما أن طرف المستشعر في الطور الغازي، ينعكس الضوء داخليًا إلى المستقبل، وعندما يبلّله السائل (~2/3 من طرف الزجاج) يُقطع الشعاع ويُقيَّم هذا الاختلاف إلكترونيًا لتشغيل عملية تبديل.
هل يتأثر القياس بخصائص السائل؟
لا، يعمل OLS-2 على نطاق واسع بشكل مستقل عن الخصائص الفيزيائية مثل معامل الانكسار واللون والكثافة والثابت العازل والتوصيلية.
ما هي نطاقات درجات الحرارة المدعومة؟
درجة حرارة الوسط من -269 إلى +400 °C، ودرجة حرارة البيئة المحيطة من -55 إلى +80 °C.
ما هو الحد الأقصى لضغط العملية؟
حتى 500 bar، مع توفر إصدارات لنطاقات ضغط من الفراغ حتى 500 bar، وإصدارات خاصة للضغط العالي ولقياس الواجهة.
ما هي وصلات العملية المتاحة؟
G 1/2 male، و1/2 NPT male، وشُقّات ASME B16.5 بمقاسات 1/2" ... 2"، وشُقّات DIN EN 1092-1 DN20 ... DN50.
ما هي شهادات الحماية من الانفجار المتوفرة؟
إصدارات معتمدة ATEX وIECEx بتصنيف Ex ib IIC T6...T1 Ga/Gb وEx ib IIIC T85...T400 °C Db، بالإضافة إلى شهادات UKCA وCE وEMC وRoHS وREACH.
ما دور مضخّم التبديل OSA-SC وكيف يُضبط؟
تتم معالجة الإشارة عبر مضخّم التبديل المنفصل طراز OSA-SC، ويمكن نقل تغيير اتجاه الإنذار وحساسية عتبة التبديل وتأخير زمني يصل إلى 8 ثوانٍ إلى الجهاز وتغييرها فرديًا عبر تطبيق Bluetooth®. كما لا يحتاج الكابل المتصل به إلى أي درع.
ما هي درجة الحماية من الغبار والماء؟
الجهاز مصنف IP66/IP68، وهو متين جدًا ومصمم لظروف تشغيل قاسية، ويمكن تركيبه من الأعلى أو الأسفل أو عموديًا أو أفقيًا أو بزاوية.
| الطراز | OLS-2 |
| السلسلة | OLS |
| النوع الفرعي | Optoelectronic level switch |
| نطاق المستوى | 0.025…0.025 m · 0.035…0.96 m · 0.025…0.96 m |
| وصلة العملية | G 1/2 male1/2 NPT maleASME B16.5 1/2" ... 2"DIN EN 1092-1 DN20 ... DN50G1/2, Außengewinde1/2 NPT, Außengewinde1/2" ... 2" per ASME B16.5DN20 ... DN50 per DIN EN 1092-1G1/2 external thread1/2 NPT external threadASME B16.5 flange 1/2*...2*DIN EN 1092-1 flange DN20...DN50 |
| درجة حرارة العملية | −269…+400 °C |
| أقصى ضغط للعملية | 500 bar |
| تقنية القياس | vibration_fork |
| إشارة الخرج | SPDT relay |
| التغذية | DC 12 ... 30 V |
| وصلة كهربائية | 4-pin SMD PCB terminal |
| مادة الأجزاء الملامسة | Stainless steel 1.4571, Hastelloy, Clad core glass, Fused quartz, Sapphire glass |
| حرارة المحيط | −55…+80 °C |
| تصنيف IP | IP66/IP68 |
| الشهادات | UKCACEEMCATEXIECExRoHSREACH |
| حماية الانفجار | Ex ib IIC T6...T1 Ga/GbEx ib IIIC T85...T400 °C DbII 1/2G Ex ib IIC T6 ...T1 Ga/Gb II 2D Ex ib IIIC T85 ...T400 °C DbII 1/2G Ex ib IIC T6 ...T1 Ga/GbII 2D Ex ib IIIC T85 ...T400 °C DbIECEx |
| لغات ورقة البيانات | EN, DE |
| Specifications | ||
|---|---|---|
| Measuring length (switch point) ML | ■ 25 mm[0.98 in] ■ With extension of the light guide 35 ... 960 mm[1.38 ... 37.80 in] | |
| Insertion length IL | 29 mm[1.14 in] (ML + 4 mm[0.16 in]) | |
| Medium temperature | Standard version without cooling element | -65 ...+170 °C [-85 ...+338 °F] |
| High-/Low-temperature version with cooling element | -269 ...+400 °C [-452 ...+752 °F] | |
| Ambient temperature | -55 ...+80 °C [-67 ...+176 °F] | |
| Storage temperature | -20 ...+80 °C [-4 ...+176 °F] | |
| Pressure range | -1 ...+500 bar [-14.50 ... +7,252 psi] depending on p/T rating (pressure/temperature assignment) | |
| Measurement type | ■ Level measurement with glass tipV shape ■ Interface layer with glass tip U shape | |
| Process connection | ||
| Mounting thread | ■ G1/2, Außengewinde ■ 1/2 NPT, Außengewinde | |
| Process connection flange | ■ 1/2" ... 2" per ASME B16.5 ■ DN20 ...DN50 per DIN EN 1092-1 | |
| Light guide | ■ Clad core glass (ML: max. 900 mm[35.43 in]) ■ Fused quartz (ML: max. 200 mm[7.87 in]) ■ Sapphire glass (ML: max. 60 mm[2.36 in]) | |
| Mounting position | As required | |
| Measurement accuracy | ±0.5 mm[± 0.02 in] | |
| Repeat accuracy | ±0.1 mm[± 0.04 in] | |
| Light source | IR light 930 nm | |
| Protection of the light guide | Metal protective housing with lateral opening slots | |
| Ambient light | Max. 100 Lux | |
| Material | ||
| Case | Stainless steel 1.4571 | |
| Light guide (wetted) | ■ Stainless steel 1.4571 ■ Hastelloy | |
| Other materials on request | ||
| Cable gland | M20 x 1.5 | |
| Terminal connection | ||
| Termination point | 4-pin SMDPCBterminal | |
| Single-wire/fine-wired conductor | 0.5 ...1.5mm 2 / 20 ...16AWG | |
| Fine-wired conductor with end splice with/without plastic collar | 0.5 ...0.75mm 2 | |
| Ingress protection per IEC/EN 60529 | ■ IP66 ■ IP68 |
| Ambient temperature | -20 ...+60 °C [-4 ...+140 °F] |
|---|---|
| Storage temperature | -20 ...+60 °C [-4 ...+140 °F] |
| Auxiliary power | DC 12 ... 30 V, protected against reverse polarity |
| Power dissipation / Power consumption | ≤ 0.9W |
| Output | Change-over contact (SPDT) |
| Max. connection cross-section | 2.5mm 2 |
| Max. cable length | 175 ... 600 m[574.1 ... 1,968.5 ft] (for 0.5 ...1.5mm 2 ) |
| Ingress protection per IEC/EN 60529 | IP20 |
| Dimensions | 29 x 130 x 127 mm[1.14 x 5.12 x 5 in] (W x H x D) |
| Mounting | On 35-mm DIN rail per EN 60715:2015 |
| Functions | ■ Alarm direction selectable for high or low alarm ■ Pick-up delay and drop-out delay settable up to 8 seconds for signal relay |
|---|---|
| Monitoring | ■ Wire break signal circuit ■ Short-circuit signal circuit ■ Internal auxiliary power, fail-safe ■ Green status LED for auxiliary power monitoring ■ Yellow status LED for alarm monitoring (switched relay) |
| Model | Article number |
|---|---|
| OSA-SC (standard version) | 14602554 |
| OSA-SCI (Ex i version) | 14602553 |
عرض الكل (6)
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| UKCA Electromagnetic compatibility regulations | United Kingdom |
| Logo | Description | Region | |
|---|---|---|---|
| EU declaration of conformity | European Union | ||
| ATEX directive Hazardous areas | |||
| - Ex i | Zone 1 mounting to zone 0 gas Zone 21 dust | II 1/2G Ex ib IIC T6 ...T1 Ga/Gb II 2D Ex ib IIIC T85 ...T400 °C Db | |
| IECEx Hazardous areas | International | ||
| - Ex i | Zone 1 mounting to zone 0 gas Zone 21 dust | Ex ib IIC T6 ...T1 Ga/Gb | |
| Ex ib IIIC T85 ...T400 °C Db |
