Световые завесы и решетки 3SF78 42 категории 4 в соответствии с IEC/EN 61496-1, -2 (для ASIsafe)
- Разрешение 14, 30, 50 и 90 мм
- Глубина защитного поля от 150 мм до 3000 мм
- 2-, 3-или 4-лучевые решетки
- Connection to actuator-sensor interface
Каскадное включение главного и гостевых устройств для больших глубин и длин защитных полей или для размещения под углом (как вариант).
Два стандартных монтажных кронштейна 3RG78 48-0AB прилагаются ко всем устройствам (можно заказать как принадлежности).
3SF78 42 (ASIsafe) Обзор программы
| Тип устройства |
Набор функций |
Выход |
Тип соединения |
Для световых завес: Разрешение Для световых решеток: Дальность |
|
|
|
| 14 мм |
30 мм |
50 мм |
90 мм |
|
|
|
|
| Световые завесы |
- |
ASIsafe |
ASIsafe |
✓ |
✓ |
✓ |
✓ |
| Световые решетки |
- |
ASIsafe |
ASIsafe |
от 0.8 м до 18 m; от 6 до 60 м |
|
|
|
Дизайн

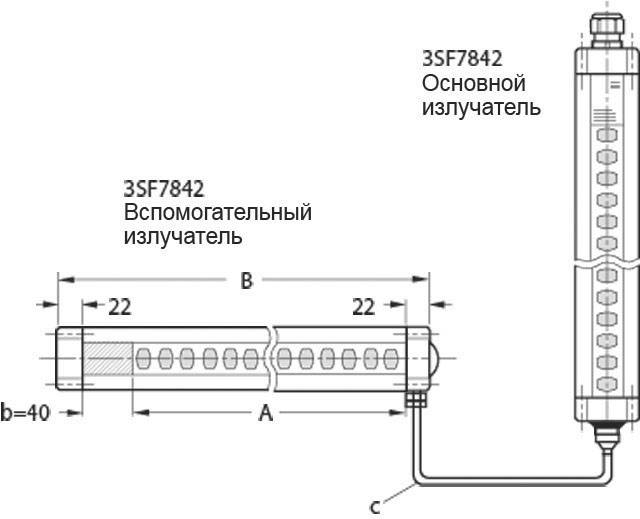

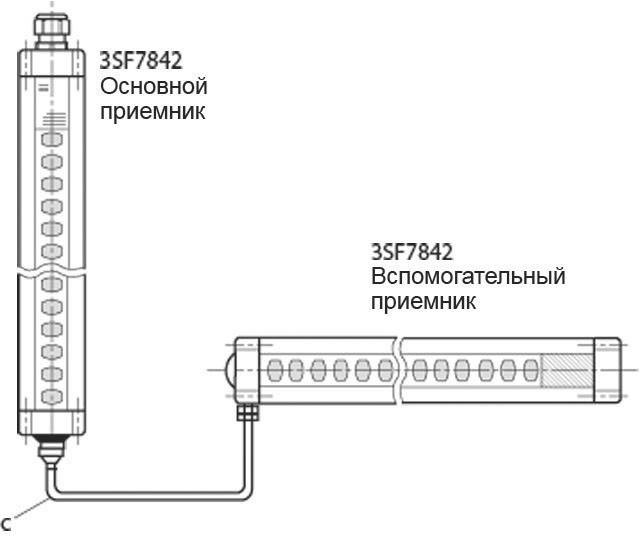

Host/guest: Cascading basic device-subsequent device
Чертеж

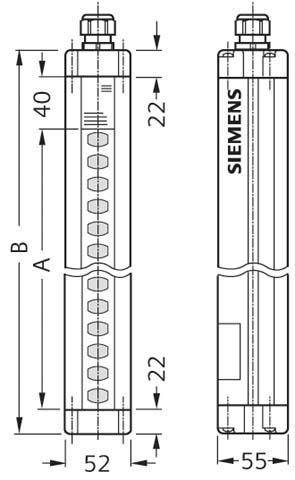

Стандартные световые завесы 3SF78 42 и световые решетки 3SF78 42, базовые и клиентские устройства
| A | Высота защитного поля (см. данные для заказа) |
| B | Общая длина = высота защитного поля A + 84 мм |

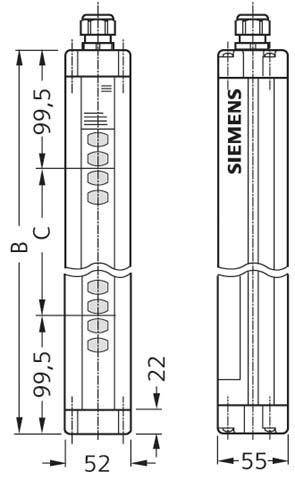

Световые рештки 3SF78 42, с раздельной обработкой, дополнительные размеры
| Дополнительные размеры только для световых решеток |
|
|
|
| Тип |
B |
C |
Лучи |
| 3SF78 42-6M… |
499 мм |
300 мм |
4 |
| 3SF78 42-6P… |
599 мм |
400 мм |
3 |
| 3SF78 42-6S… |
699 мм |
500 мм |
2 |
Ключові факти
- Категория 4 в соответствии с IEC/EN 61496-1, -2 (для ASIsafe)
- Разрешения световых завес — 14, 30, 50 и 90 мм
- Глубина защитного поля от 150 мм до 3000 мм
- Доступны 2-, 3- и 4-лучевые световые решетки
- Дальность световых решеток — от 0.8 м до 18 м; от 6 до 60 м
- Подключение к actuator-sensor interface (ASIsafe)
- Возможность каскадного включения главного (host) и гостевого (guest) устройств для больших глубин и длин защитных полей или размещения под углом
- В комплект входят два монтажных кронштейна 3RG78 48-0AB
- Общая длина устройства = высота защитного поля A + 84 мм
- Дополнительные размеры решеток: 3SF78 42-6M… (B=499 мм, C=300 мм, 4 луча), 3SF78 42-6P… (B=599 мм, C=400 мм, 3 луча), 3SF78 42-6S… (B=699 мм, C=500 мм, 2 луча)
Питання та відповіді
- Какая категория безопасности у световых завес и решеток 3SF78 42?
- Категория 4 в соответствии с IEC/EN 61496-1, -2 (для ASIsafe).
- Какие разрешения доступны у световых завес 3SF78 42?
- Разрешения 14, 30, 50 и 90 мм.
- Какова глубина защитного поля у серии 3SF78 42?
- Глубина защитного поля — от 150 мм до 3000 мм.
- Можно ли соединять несколько устройств 3SF78 42 между собой?
- Да, предусмотрено каскадное включение главного (host) и гостевого (guest) устройств для больших глубин и длин защитных полей или размещения под углом.
- Какие кронштейны идут в комплекте с устройствами 3SF78 42?
- Два стандартных монтажных кронштейна 3RG78 48-0AB прилагаются ко всем устройствам; их также можно заказать как принадлежности.
- На какую дальность рассчитаны световые решетки 3SF78 42?
- От 0.8 м до 18 м; от 6 до 60 м.
