Световые завесы 3RG78 41 для категории 2 в соответствии с IEC/EN 61496-1, -2.
- Разрешение: 30, 55, и 80 мм
- высота защитного поля от 150 мм до 1800 мм
- каскадное включение главного и гостевых устройств для больших глубин и длин защитных полей или для размещения под углом (как вариант).
3RG78 41 Обзор программы
| Тип устройства | Набор функций | Выход | Тип соединения | Разрешение | ||
|---|---|---|---|---|---|---|
| 30 мм | 55 мм | 80 мм | ||||
| Световые завесы | - | Транзисторный | Штекер M12 | ✓ | ✓ | ✓ |
Технические данные
| Тип | 3RG78 41 |
|---|---|
| Категория безопасности EN/IEC 61496-1, -2 | категория 2 (тестируемый) связана с внешним блоком управления категории 2 |
| Способность к обнаружению (разрешение) | 30 мм, 55 мм, 80 мм |
| Глубины защитных полей | |
| - Разрешение 30 мм | от 150 до 1800 мм |
| - Разрешение 55 мм | от 300 до 1800 мм |
| - Разрешение 80 мм | от 450 до 1800 мм |
| Ширина защитного поля, считывающее поле | от 0.3 до 6 м |
| Класс безопасности | I |
| Питающее напряжение(передатчик и приемник) | 24 V DC ± 20% (необходим внешний блок питания с надежной развязкой и буферизацией падения напряжения длительностью 20 мс идет через потерю мощности напряженияvoltage power loss ride-through) |
| Ток потребления | |
| - Передатчик | 75 мА |
| - Приемник | 75 мА (без внешней нагрузки) |
| Синхронизация без передатчика и приемника | Оптическая; 2 подбирающихся канала передачи |
| Температура окружающей среды | |
| - Работа | от 0 до +55 °C |
| - Хранение | от –25 до +75 °C |
| Влажность | от 15 до 95% (без конденсата) |
| Степень защиты | IP65 |
| Электрическое соединение | цилиндрический соединитель M12, 8-контактный |
| Кабель соединения | 7-контактный, 0.25 мм2 (защищенный, кабель с напылением), длиной 5 или 15 м |
| Вибростойкость | 5 g, 10 ... 55 Гц в соответствии с IEC/EN 60068-2-6 |
| Ударопрочность | 10 g, 16 мс в соответствии с IEC/EN 60068-2-29 |
| Вход | |
|---|---|
| Тестовый входной передатчик | via floating NC contact or pnp output |
| - No test | +24 V |
| - Test | 0 V or high impedance |
| Minimum signal duration for test trigger | 20 ms |
| Test execution time | 10 ms |
| Outputs | |
|---|---|
| OSSD safety outputs | pnp output, short circuit proof |
| Output current Ia max | 100 mA |
| Response time from the protective field interrupt to disconnection of the safety outputs | Increases with higher number of beams (see operating instructions for precise figures) |
| - for 30 mm resolution | 8 ... 29 ms |
| - for 55 mm resolution | 8 ... 19 ms |
| - for 80 mm resolution | 8 ... 15 ms |
| Reactivation time from release of the protective field to connection of the safety outputs | |
| - For all resolutions | 0.5 ms |
| - After very brief protective field interrupts | min. 100 ms |
| Pollution and error message output | pnp output, short circuit proof |
| Output current, max. | 70 mA |
| Diagnostic interface, receiver | RS-485 |

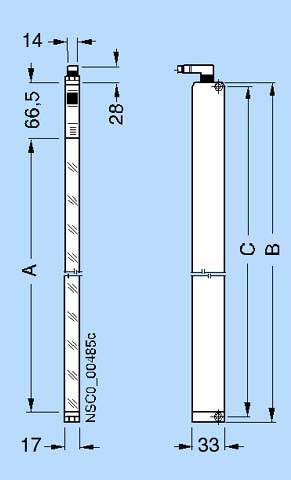

Чертеж
Стандартные световые завесы 3RG78 41-3..0
| Тип | A | B | C |
|---|---|---|---|
| 3RG78 41-3.B.. | 170.5 | 248.5 | 238.5 |
| 3RG78 41-3.C.. | 245.5 | 323.5 | 313.5 |
| 3RG78 41-3.D.. | 320.5 | 398.5 | 388.5 |
| 3RG78 41-3.E.. | 470.5 | 548.5 | 538.5 |
| 3RG78 41-3.F.. | 620.5 | 698.5 | 688.5 |
| 3RG78 41-3.G.. | 770.5 | 848.5 | 838.5 |
| 3RG78 41-3.H.. | 920.5 | 998.5 | 988.5 |
| 3RG78 41-3.J.. | 1070.5 | 1148.5 | 1138.5 |
| 3RG78 41-3.K.. | 1220.5 | 1298.5 | 1288.5 |
| 3RG78 41-3.L.. | 1370.5 | 1448.5 | 1438.5 |
| 3RG78 41-3.M.. | 1520.5 | 1598.5 | 1588.5 |
| 3RG78 41-3.N.. | 1670.5 | 1748.5 | 1738.5 |
| 3RG78 41-3.P.. | 1820.5 | 1898.5 | 1888.5 |
