Световые завесы 3RG7843 с задержкой запуском/перезапуском и контактным управлением для категории 2 в соответствии с IEC/EN 61496-1, -2.
- Разработаны в соответствии с EN 61508 (SIL 2)
- Оценка рисков, применение в соответствии с pr EN ISO 13489
- Разрешение 20, 30, 40 и 90 мм
- Глубина защитного поля от 150 мм до 1800 мм
Два поворотных монтажных кронштейна 360° 3RG78 48-2BA прилагаются ко всем устройствам (можно заказать как принадлежности).
3RG78 43 Обзор программы
| Тип устройства | Набор функций | Выход | Тип соединения | Разрешение | |||
|---|---|---|---|---|---|---|---|
| 20 мм | 30 мм | 40 мм | 90 мм | ||||
| Световые завесы | Стандартный | Транзисторный | Штекер M12 | ✓ | ✓ | ✓ | ✓ |
Технические данные
| Тип | 3RG78 43 |
|---|---|
| Категория безоасности EN IEC 61496; SIL2 to IEC 61508 | категория 2 |
| Способность к обнаружению (разрешение) | 20 мм, 30 мм, 40 мм, 90 мм |
| Ширина защитных полей | |
| - Разрешение 20 мм | от 0.5 до 15 м |
| - Разрешение 30 мм | от 0 до 8 м |
| - Разрешение 40 мм | от 0.8 до 20 м |
| - Разрешение 90 мм | от 0.8 до 20 м |
| Питающее напряжение UV(передатчик и приемник) | 24 В Пост.тока ± 20% (необходим внешний блок питания с надежной развязкой и буферизацией падения напряжения длительностью 20 мс, минимальный резерв тока 1 A) |
| Остаточное колебание напряжения | ± 5% в рамках UV |
| Ток потребления | |
| - Передатчик | 45 мА |
| - Приемник | 140 мА (без внешней нагрузки) |
| Суммарная величина тока для внешнего плавкого предохранителя во вводе питания передатчика и приемника | 1 A |
| Допустимое сечение кабеля | |
| - Передатчик | 0.25 мм2 |
| - Передатчик | 0.14 мм2 |
| Передатчик | Светоизлучающие диоды в соответствии с EN 60825-1:1994+ A1:2002+A:2001 |
| - Класс | 1 |
| - Длина волны | 950 nm |
| - длительность импульса | 7 μs |
| - период повторения импульсов | 3.1 мс |
| - Мощность | < 10 μW |
| Синхронизация | Оптическая между передатчиком и приемником |
| Время повтора проверки для интегрированной циклической проверки | 100 мс |
| Класс безопасности (VDE 106) | III1) |
| Температура окружающей среды | |
| - Работа | от 0 до +50 °C |
| - Хранение | от –25 до +70 °C |
| Относительная влажность | от 15 до 95% |
| Степень защиты | IP65 |
| Сигнальный вход | |
| - Передатчик сигнального входа ВА1 | Вход: Контакт или транзистор подсоединенный к +24 В пост.тока, нагрузка тока: максимально 20 мА |
| - Приемник сигнального входа BA1 | Вход: Контакт или транзистор подсоединенный к +24 В пост.тока, или подсоединенный к GND, нагрузка тока: максимально 10 мА |
| - Приемник сигнального входа BA2 | Вход: Контакт или транзистор подсоединенный к +24 В пост.тока, или подсоединенный к GND, нагрузка тока: максимально 10 мА |
- При подключении электрических цепей к входам и выходам должны выполняться требования стандартов к воздушным промежуткам и токам утечки для безопасной изоляции
| Транзисторные выходы OSSD | 2 pnp связанный с обеспечением безопасности транзисторный выход, устойчивый к короткому замыканию | ||
|---|---|---|---|
| Минимальный | Типичный | Максимальный | |
| Рабочее действующее напряжение | UV - 1.9 В | UV - 1,0 В | UV - 0.8 В |
| Рабочее напряжение, низкое | – | 200 мВ | 1 В |
| Рабочий ток | – | – | 250 мА |
| Утечка тока | – | < 2 μA1) | – |
| Емкость нагрузки | – | – | < 2.2 μF |
| Нагрузочная индуктивность | – | – | 2.0 H |
| Допустимое сопротивление линии к нагрузке | – | – | < 50 Ω2) |
| Допустимое сечение кабеля: Приемник | – | – | 0.14 мм2 |
| Допустимая длина кабеля между приемником и нагрузкой | – | – | 100 м |
| Дополнительная длительность импульса | 20 μs | – | 230 μs |
| Дополнительный интервал импульса | 3.7 мс | – | 46 мс |
| OSSD возобновление времени после прерывания луча (без RES) | – | 100 ms | – |
| OSSD время отклика | В зависимости от номера луча, см. руководство по эксплуатации |
Если ошибка произошла (когда нет соединения с GND линией), действующий выход равен 120 kΩ устойчивый к UV. safety ПЛК может не идентифицировать это как логическую "1".
Пожалуйста, обратите внимание на ограничение длины кабеля и тока нагрузки
Чертеж

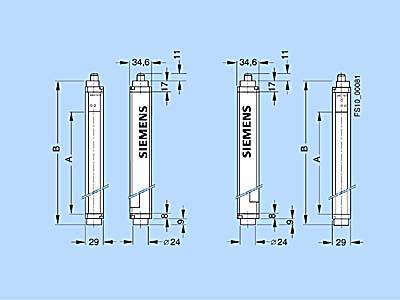

Световые завесы 3RG78 43-3S...-0SS
Передатчик (слева), приемник (справа)
A = Высота защитного поля (см. данные для заказа)
B = Общая длина без соединителя = высота защитного поля A + 75.5 мм
