Световые завесы и решетки 3RG78 44 категории 4 в соответствии с IEC/EN 61496
- С функцией набора "Гашение", "Подавление" и "Контроль цикла",
- разрешающая способность 14, 30, и 50 мм
- глубина защитного поля от 150 мм до 3000 мм
- 2-, 3-или 4-лучевые решетки
- каскадное включение главного и гостевых устройств для больших глубин и длин защитных полей или для размещения под углом (как вариант).
Два стандартных монтажных кронштейна 3RG78 48-0AB прилагаются ко всем устройствам (можно заказать как принадлежности).
Обзор программы 3 RG78 44 program overview
| Тип устройства | Функциональный набор | Выход | Тип соединения | Для световых завес: разрешающая способность Для световых решеток: Дальность | Светодиоды | ||
|---|---|---|---|---|---|---|---|
| 14 мм | 30 мм | 50 мм | |||||
| Световые завесы | С гашением | Транзисторный | штекер M12 | ✓ | ✓ | - | - |
| Световые завесы | С гашением | Транзисторный | Кабельный ввод | ✓ | ✓ | ✓ | - |
| Световые завесы | С гашением | Транзисторный | Соединитель Brad-Harrison (MIN)1) | ✓ | ✓ | ✓ | - |
| Световые завесы | С гашением | Транзисторный | Соединитель Hirschmann | ✓ | ✓ | ✓ | - |
| Световые завесы | С гашением | Релейный | Соединитель Hirschmann | ✓ | ✓ | - | - |
| Световые завесы | С подавлением | Транзисторный | штекер M12 | - | ✓ | - | - |
| Световые завесы | С подавлением | Транзисторный | Кабельный ввод | - | ✓ | - | - |
| Световые решетки | С подавлением | Транзисторный | Кабельный ввод | от 0.8 м до 18 м;от 6 м до 70 м | - | ||
| Приемопередатчик | С подавлением | Транзисторный | Кабельный ввод | 6.5 м | со светодиодами и без светодиодов | ||
| Световые завесы | С подавлением | Транзисторный | Соединитель Brad-Harrison (MIN)1) | - | ✓ | - | - |
| Световые решетки | С подавлением | Транзисторный | Соединитель Brad-Harrison (MIN)1) | от 0.8 м до 18 м | - | ||
| Световые решетки | С подавлением | Транзисторный | Соединитель Hirschmann | от 6 до 70 м | - | ||
| Световые завесы | С подавлением | Релейный | Соединитель Hirschmann | - | ✓ | - | - |
| Световые завесы | С подавлением | Релейный | Соединитель Hirschmann | - | ✓ | - | со светодиодами |
| Световые решетки | С подавлением | Релейный | штекер M12 | от 0.8 м до 18 м | - | ||
| Световые решетки | С подавлением | Релейный | Соединитель Hirschmann | от 0.8 м до 18 м; от 6 до 70 м | - | ||
| Световые решетки | С подавлением | Релейный | Соединитель Hirschmann | от 0.8 м до 18 м | со светодиодами | ||
| Приемопередатчик | С подавлением | Релейный | Штекер M12 | 6.5 м | со светодиодами и без светодиодов | ||
| Приемопередатчик | С подавлением | Релейный | Соединитель Hirschmann | 6.5 м | со светодиодами и без светодиодов | ||
| Световые завесы | Контроль цикла | Транзисторный | Штекер M12 | ✓ | - | - | - |
| Световые завесы | Контроль цикла | Релейный | Соединитель Hirschmann | ✓ | ✓ | - | - |
- Находит применение в основном на рынке NAFTA
Технические данные
| Тип | 3RG78 44 |
|---|---|
| Категория безопасности EN, IEC 61496-1, -2 | Тип 4 |
| глубины защитных полей | |
| - Разрешение 14 и 30 мм | от 150 до 1800 мм |
| - Разрешение 50 мм | от 450 до 3000 мм |
| Ширина защитного поля, протяженность | |
| - Разрешение 14 мм | от 0.3 до 6 м |
| - Разрешение 30 и 50 мм | от 0.8 до 18 м |
| Способность к обнаружению (разрешение) | 14 мм, 30 мм, 50 мм |
| Питающее напряжение (передатчик и приемник) | 24 В пост.тока ± 20% (необходим внешний блок питания с надежной развязкой и буферизацией падения напряжения длительностью 20 мс) |
| Остаточные пульсации | < 5% |
| Потребление тока | |
| - Передатчик | 75 мА |
| - Приемник | 180 мА (без внешней нагрузки) |
| Суммарная величина тока для внешнего плавкого предохранителя во вводе питания передатчика и приемника | 4 A |
| Длина волны | 880 нм (инфракрасный) |
| Синхронизация | Оптическая между передатчиком и приемником |
| Вибростойкость | 5 g, 10 до 55 Гц согласно IEC/EN 60068-2-6 |
| Ударопрочность | 10 g, 16 мс согласно IEC/EN 60068-2-29 |
| Температура окружающей среды | |
| - Работа | от 0 до +50 °C |
| - Хранение | от –25 до +70 °C |
| Относительная влажность | от 15 до 95% |
| Степень защиты | IP65 |
| Класс безопасности в соответствии с DIN VDE 0106 | III |
Чертеж

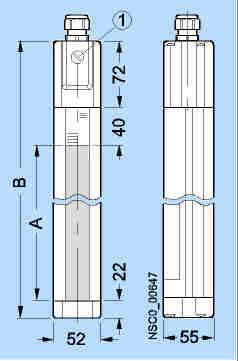

Стандартные световые завесы 3RG78 44, световые решетки 3RG78 44
| 1 | Свертная гайка Pg 9 (только приемник, для локального интерфейса) |
|---|---|
| A | Высота защитного поля (см. данные для заказа) |
| B | Общая длина = высота защитного поля A + 134 мм |

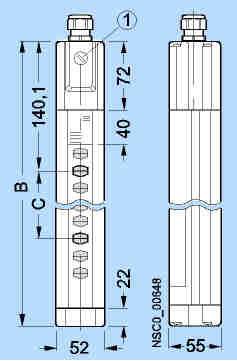

Световые решетки 3RG78 44 с дополнительными размерами
| Дополнительные размеры (только для световых решеток) | |||
|---|---|---|---|
| Тип | B | C | Лучи |
| 3RG78 44-..M | 1184 мм | 300 мм | 4 |
| 3RG78 44-..P | 1034 мм | 400 мм | 3 |
| 3RG78 44-..S | 734 мм | 500 мм | 2 |
Отражающее зеркало 3RG78 48-0TL
