Pointek ULS 200 это бесконтактный ультразвуковой сигнализатор уровня с двумя точками переключения для регистрации уровня сыпучих веществ, жидкостей и взвесей во многих отраслях промышленности.
Особенности
- безконтактная сигнализация предельного уровня жидкостей, взвесей и сыпучих веществ
- встроенна температурная компенсация
- питание АС или DC
- 2 коммутационных выхода для макс.макс., макс., мин. и мин.мин. тревога уровня
- электроника с функцией Failsafe
- подсоединение к процессу через резьбу Tri-clamp согласно 3А
- корпус из Polycarbonat или алюминия, IP 67тип 6 NEMA 6
- простое программирование двумя клавишами
- простой монтаж и обслуживание
Область применения
Этот недорогой ультразвуковой сигнализатор уровня позволяет осуществлять бесконтактную регистрацию двух различных точек уровня у жидкостей, взвесей и сыпучих веществ. Диапазон измерения для сыпучих веществ составляет макс. 3 м., а для жидкостей и взвесей 5 м., при этом отсутствует какой-либо контакт с продуктом. На сенсоре не образуются отложения.
Исключаются проблемы, которые возникают у приборов с контактным методом измерения ( к примеру, гидростатические приборы, поплавки). Сигнализатор уровня имеет прочную конструкцию. Компактный прибор состоит из сенсора и электроники. У него нет подвижных частей и он практически не нуждается в техническом обслуживании.
Могут поставляться сенсоры из Tefzel® или Kynar-Flex®, тем самым являясь особо стойкими к химическому воздействию. Тем самым прибор может использоваться в химиии, нефтехимии, водохозяйстве и сфере сточных вод. Сантехническая версия ULS 200 с фланцевой опцией (промышленный стандарт) быстро демонтируется и легко чистится. Тем самым она отвечает требованиям для использования в пищевой и фармацевтической промышленности. Pointek ULS 200 убеждает благодаря своей производительности и одновременно уменьшает затраты на техническое обслуживание, время простоя и предварительные затраты.
Дизайн
Монтаж
Монтаж сигнализатора предельного уровня POINTEK ULS 200 необходимо производить в местах, где температура не превышает максимально допустимого уровня. В соответствии с хараетеристиками класса защиты и материала корпуса. Крышка должна быть доступной, чтобы обеспечить подсоединение, калибровку и обзор дисплея.
Рекомендуется не производить монтаж сигнализатора предельного уровня POINTEK ULS 200 в непосредственной близости от высоковольтных и частотных преобразователей или силовых выключателей. При монтажа необходимо учитывать, что ультразвуковой луч должен не иметь на пути препятсвий и быть направлен под прямым углом к поверхности материала.
Монтаж и подключение
Имеется три типа резьб Pointek ULS 200 : 2" NPT, 2" BSP или PF2 . Сигнализатор предельного уровня может быть снабжен фланцевым адаптеромl 75 mm (3") в качестве ответного фланца к фланцамo 3" ANSI, DIN 65, PN10 и JIS 10K 3B.
Для обеспечения соответствующих технических условий может возникнуть необходимость раздельной прокладки кабелей и и линий.
Конфигурация

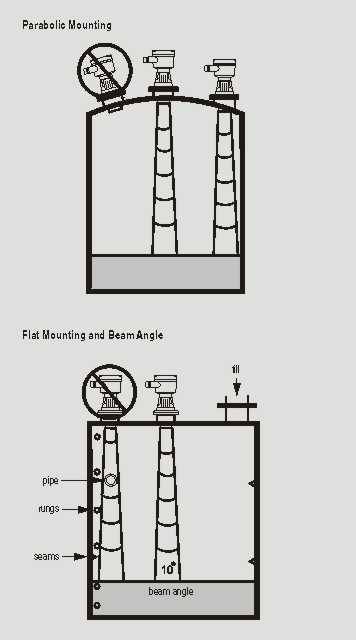

Монтаж Pointek ULS 200
Технические данные
| Pointek ULS 200 | |
|---|---|
| Принцип работы | |
| - Принцип измерения | Ультразвуковой сигнализатор уровня |
| Диапазон измерения | |
| Диапазон измерения для жидкостей | 0,25 до 5 м |
| Диапазон измерения для сыпучих веществ | 0,25 до 3 м |
| Выход | |
| версия АС (реле) | 2 переключающих контакта, ном. мощность 5 A при AC 250 V, омная нагрузка |
| версия DC (реле) | 2 переключающих контакта, ном. мощность 5 A при DC 48 V |
| или: | |
| Транзистор | 2 переключателя, ном. мощность макс. 100 мА, DC 48 V |
| Точность измерения | |
| Версия AC/DC | |
| - Разрешение | 3 мм (0.1“) |
| - Воспроизводимость | 0,25% от диапазона измерения |
| Рабочие условия | |
| Условия монтажа | |
| - Место монтажа | Внутри/снаружи |
| - Ультразвуковой конус | See transducers |
| Внешние условия | |
| - Внешняя температура | -40 до +60 °C(-40 до +140 °F) |
| - При монтаже в металлическую резьбу или при допуске ATEX | -20 до +60 °C (-5 до +140 °F) |
| - Степень защиты | IP67 / NEMA 6 / Type 6 |
| Свойства материала | |
| - Давление процесса | 0 бар (обычное атмосферное давление) |
| Конструктивные особенности | |
| Материал | Поликарбонат или алюминий с эпоксидным покрытием с уплотнением |
| Вес | Около 1.5 кг |
| Материал сенсора | Tefzel® или Kynar Flex® |
| Подключение к процессу | 2“ NPT, 2“ BSP или PF 2 |
| - Опционный фланцевый адаптер | Для 3" ANSI, DN65 PN10 и JIS 10K3B |
| Сантехническое подключение к процессу | 4" Clamp-соединение по руководствам 3A |
| Питание | |
| - Версия AC | AC 100 до 230 V ±15% 50/60 Гц, макс. 12 VA (5 W) |
| Версия DC | DC 18 до 30 V, 3 W |
| Интерфейс индикации/управления | |
| Индикатор | Жидкокристаллический, трехпозиционный, высота 9 мм, для индикации расстояния между поверхностью излучения и материалом, многосегментная графика |
| Память | EEPROM, энергонезависимая |
| Программирование | 2 клавиши управления |
| Электроника/корпус | Соединение: клеммная колодка, макс. 2,5 мм2 массивный проводник/ 1,5 мм2 литца |
| Класс защиты | IP67/Тип 6/NEMA 6 |
| Ввод кабеля | 2 dx ½“ NPT или 2 x PG 13.5 |
| Сертификаты и допуски | - CE (EMC certificate available on request), CSANRTL/C, FM, 3A - CSA/FM Class 1, Div. 1,Group A, B, C, D; Class II;Group E, F, G; Class III - ATEX II 2G, EEx and II C T5 |
Tefzel® является зарегестрированным товарным знаком Dupont.
Kynar Flex® является зарегестрированным товарным знаком Elf Atochem North America.
Опции

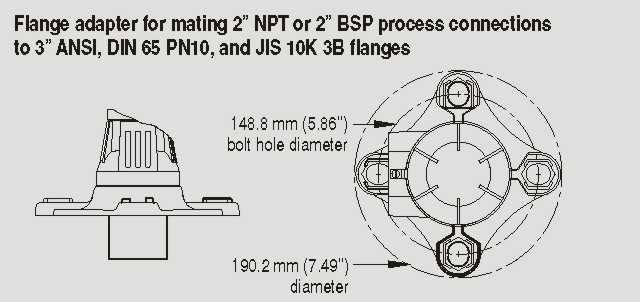

Pointek ULS 200 Опциональный фланцевый адаптер

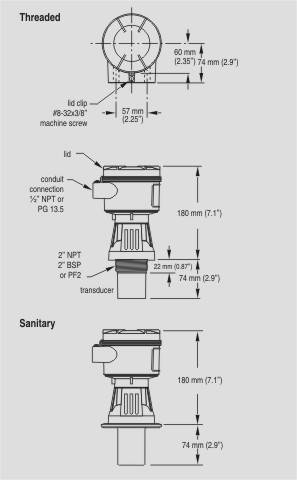

Чертеж
Размеры ULS 200

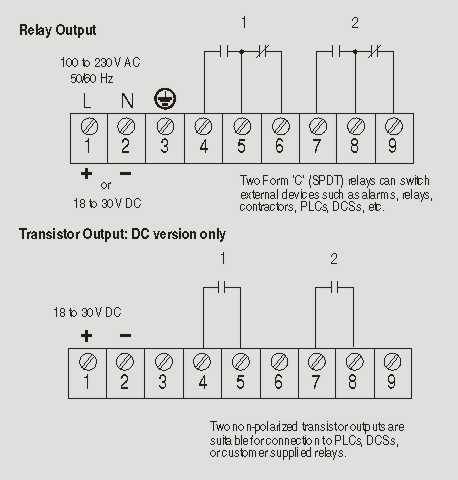

Схема подключения
Соединения ULS 200
Заказные данные [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7ML1510-..... | POINTEK ULS 200, БЕСКОНТАКТНЫЙ УЛЬТРАЗВУКОВОЙ СИГНАЛИЗАТОР УРОВНЯ, ДВА РЕЛЕЙНЫХ КОНТАКТА, ДВЕ УСТАВКИ ДЛЯ КАЖДОГО РЕЛЕ, ДЛЯ СИГНАЛИЗАЦИИ УРОВНЯ ЖИДКОСТЕЙ И СЫПУЧИХ МАТЕРИАЛОВ В ДИАПАЗОНЕ ДО 5 М | 1.6 | по запросу (D) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7ML1830-1BK | УНИВЕРСАЛЬНЫЙ МОНТАЖНЫЙ НАБОРОМ FMS-200 | 1.374 | 3 - 5 недель (A) | 1 |
| 7ML1830-1BR | 4 ^^^^^^ МОНТАЖНОЕ СОЕДИНЕНИЕ ДЛЯ ECHOMAX XKS-6 САНИТАРНЫЙ СЕНСОР | 0.58 | по запросу (D) | 1 |
| 7ML1830-1BT | УНИВЕРСАЛЬНЫЙ МОНТАЖНЫЙ АДАПТЕР, 2 ДЮЙМА NPT | 0.462 | 3 - 5 недель (A) | 1 |
| 7ML1830-1BU | УНИВЕРСАЛЬНЫЙ МОНТАЖНЫЙ АДАПТЕР, 2 ДЮЙМА BSP | 0.48 | 3 - 5 недель (A) | 1 |
| 7ML1830-1DQ | КОНТРГАЙКА ,2"BSP,ФЛАНЕЦ (PROBE ULS) | 0.075 | 3 - 5 недель (A) | 1 |
| 7ML1830-1DT | КОНТРГАЙКА,2"NPT,FUER THE PROBE | 0.072 | 3 - 5 недель (A) | 1 |
| 7ML1830-1LG | POLYCARBONAT КРЫШКА ДЛЯ POINTEK ULS 200 | 0.5 | 6 - 8 недель (C) | 1 |
| 7ML1830-1LH | АЛЮМИНИЕВАЯ КРЫШКА ДЛЯ POINTEK ULS 200 | 0.5 | 6 - 8 недель (C) | 1 |
| 7ML1930-1AC | ТАБЛИЧКА С ТЕКСТОМ 12 X 45MM НА КОРПУС ПРИБОРА | 0.001 | 6 - 8 недель (C) | 1 |
| 7ML1998-1XB81 | MANUAL POINTEK ULS 200 QS, MULTI-LANG | 0.28 | 3 - 5 недель (A) | 1 |
