Pointek CLS 100 это компактный, емкостный 2-х проводный сигнализатор для регистрации уровня в установках с ограничением места, для разделительных слоев, сыпучих веществ, жидкостей, взвесей и пены.
Особенности
- простой монтаж с контролем через встроенные СИД
- практически не требует технического обслуживания благодаря отсутствию подвижных частей
- настраиваемая чувствительность
- имеется интегрированная стандартная контсрукция корпуса из термопластического полиэстра (VaLOX)
- имеются искробезопасные, пылевзрывобезопасные и стандартные конструкции
Область применения
Pointek CLS 100 - это недорогой эффективный сигнализатор уровня. Его небольшой размер и глубина погружения только 100 мм (4") делают его идеальным вариантом для использования в ограниченных пространствах. Чувствительный 2-х проводный сигнализатор уровня фиксирует макс. и мин. уровни сыпучих веществ, жидкостей, взвесей, разделительных слоев и пены. Его многообразие позволяет использование с резервуарами и трубопроводными системами вместо обычных приборов, таких как контроллеры, вибрационные или емкостные зонды.. Благодаря своей прогрессивной технологии (измерение через головку зондов) он подает точные повторяющиеся точки переключения. Устойчивые к химическому воздействию зонды из PVDF/ Kynar работают при температурах от -40 до +110 °C (-40 до +212 °F). Полностью литая конструкция гарантирует надежную работу при вибрации (до 4 g), к примеру, в резервуарах с мешалками. Защитный колпачок SensGuard защищает от износа, толчков и абразии при эксплуатации в тяжелых условиях.
Конфигурация
Pointek CLS 100, установка
Технические данные
| Pointek CLS 100 | |
|---|---|
| Принцип работы | |
| Принцип измерения | Емкостная регистрация уровня |
| Вход | |
| Измеряемая величина | Мин. или Макс. |
| Диапазон измерения | До 100 мм |
| Выход | |
| Выходной сигнал | |
| - Выход сигнализации | петля 4/20 мА или 20/4 мА |
| - Транзисторный выход | |
| - Стандартный | транзистор: DC 40 V/AC 28 V, макс. 100 мА, макс. 2 VA |
| - Искробезопасный | DC 30 V |
| - Режим Fail safe (безопасное положение) | Мин. или макс. |
| Точность | |
| Воспроизводимость | 2 мм (0.08“) |
| Рабочие условия | |
| Условия монтажа | |
| - Место монтажа | Внутри/снаружи |
| - Altitude | 2000 м макс. |
| Внешние условия | |
| - Внешняя температура | -40 до +85 °C (-40 до + 185 °F) |
| - Класс защиты | IP65 / Type 4X / NEMA 4X |
| - Категория монтажа | II |
| - Степень загрязнения | 4 |
| Свойства материала | Жидкости, сыпучие вещества, взвеси и разделительные слои |
| - Диэлектрическая постоянная εr | Мин. 1.5 |
| - Температура | -40 до +110 °C (-40 до +212 °F) |
| - Давление (резервуар) | от абсолютного 0 до 1000 kPa / 10 бар or 146 psi (gauge, nominal) |
| Конструкция | |
| Process connection of probe/wetted parts | 316 Stainle Нержавеющая сталь (1.4401), Kynar® sensor (PPS-Ryton® optional) |
| Стандартный вариант | |
| - Материал | Нержавеющая сталь 1.4401 |
| - Подключение к процессу | ¾“ NPT или 1“ BSPT |
| - Соединение | 4 жилы, 1 м , 0,5 мм2 (22 AWG), экранированный, оболочка из полиэстра |
| Enclosure version | |
| - Материал | |
| - Корпус | Ударопрочный, термопластичный полиэстр (VALOX®) |
| - Крышка | Прозрачная, термопластичный полиэстр (VALOX) |
| - Соединение | Встроенная клеммная колодка с 5 клеммами |
| - Ввод кабеля | ½“ NPT (PG 13.5 on request) |
| Питание | |
| - Стандартное | DC 10 до 33 V |
| - Искробезопасное | DC 10 до 30 V |
| Сертификаты и допуски | CSA, CENELEC, FM, KEMA, ATEX 100, WHG/VbF защита отпереполнения (только для Германии); Lloyd’s Register of Shipping, Categories ENV1, ENV2 и ENV5 |
Kynar® является зарегестрированным тоарным знаком Elf Atochem.
VALOX® является зарегестрированным тоарным знаком General Electric Company.
Опции

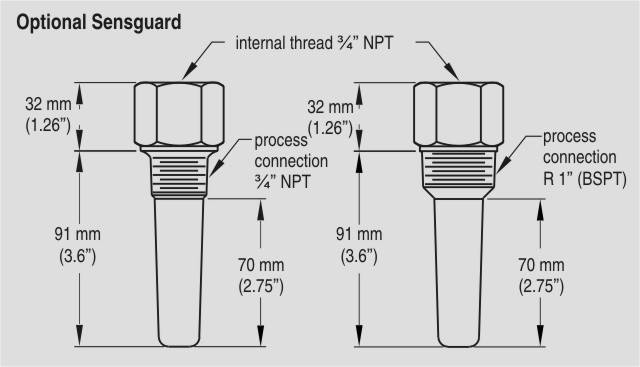

Опциональные размеры Sensguard
Характеристика

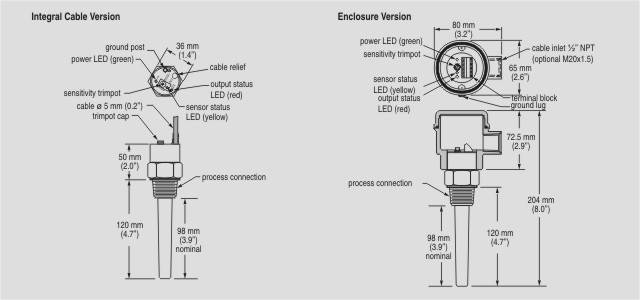

Чертеж
Размеры Pointek CLS 100

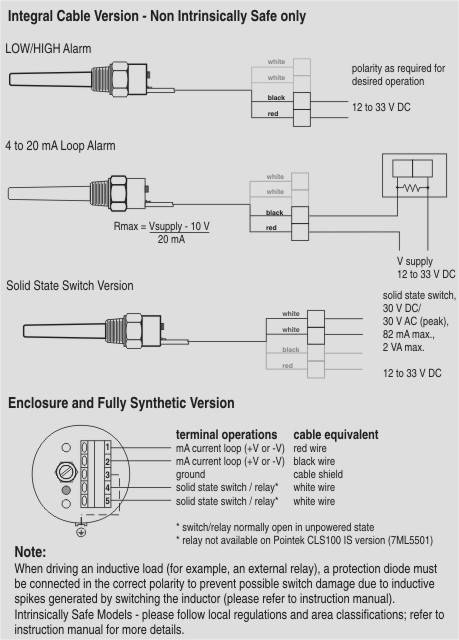

Схема подключения
Соединения Pointek CLS 100
Заказные данные [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7ML5501-..... | POINTEK CLS 100 КОМПАКТНЫЙ ЕМКОСТНЫЙ СИГНАЛИЗАТОР УРОВНЯ, РАЗДЕЛА ФАЗ ЖИДКОСТЕЙ И СЫПУЧИХ МАТЕРИАЛОВ, ШЛАМОВ И ПЕНЫ | 0.6 | 6 - 8 недель (C) | 1 |
| 7ML5610-..... | POINTEK CLS 100: PPS ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ, КОМПАКТНЫЙ, 2-Х ПРОВОДНЫЙ, ЕМКОСТНЫЙ СИГНАЛИЗАТОР УРОВНЯ, РАЗДЕЛА ФАЗ ЖИДКОСТЕЙ И СЫПУЧИХ МАТЕРИАЛОВ, ШЛАМОВ И ПЕНЫ | 0.4 | 6 - 8 недель (C) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7ML1830-1DL | ДЕРЖАТЕЛЬ 3/4" NPT (PPS) ДЛЯ POINTEK CLS200 (ЗОНД) | 0.035 | 3 - 5 недель (A) | 1 |
| 7ML1830-1DM | ДЕРЖАТЕЛЬ 1" BSPT (PPS) ДЛЯ POINTEK CLS200 (ЗОНД) | 0.035 | 3 - 5 недель (A) | 1 |
| 7ML1830-1JA | 1/2" КАБЕЛЬНЫЙ ВВОД (ОБЩЕГО ИСПОЛЬЗОВАНИЯ И ПЫЛЕВЗРЫВОЗАЩИТА) | 0.042 | 3 - 5 недель (A) | 1 |
| 7ML1830-1JC | М20 Х 1,5 КАБЕЛЬНЫЙ ВВОД (ОБЩЕГО ИСПОЛЬЗОВАНИЯ И ПЫЛЕВЗРЫВОЗАЩИТА) | 0.01 | 3 - 5 недель (A) | 1 |
| 7ML1930-1AC | ТАБЛИЧКА С ТЕКСТОМ 12 X 45MM НА КОРПУС ПРИБОРА | 0.001 | 6 - 8 недель (C) | 1 |
| 7ML1998-5QJ81 | MANUAL,CLS 100 QUICKSTART MULTI LANG. | 0.1 | 6 - 8 недель (C) | 1 |
| 7NG4122-1AA10 | SITRANS I БЛОК ПИТАНИЯ/РАЗВЯЗКИ, HART (FSK), ДЛЯ МОНТАЖА НА РЕЙКУ, ДЛЯ ПИТАНИЯ ДВУХПРОВОДНЫХ ДАТЧИКОВ, ВЫХОД 4-20MA, ВХОД 4-20MA EEX IA/IB IIB/IIC, ПИТАНИЕ UC 24V | 0.2 | 3 - 5 недель (A) | 1 |
| A5E01163671 | ПЛАСТИКОВАЯ КРЫШКА КОРПУСА ДЛЯ CLS100 И УПЛОТНЕНИЕ FKM | 0.01 | 6 - 8 недель (C) | 1 |
