Вибрационный сигнализатор предельного уровня Pointek LVS 200 регистрирует наличие или отсутствие сыпучих материалов в резервуарах, силосах или воронках.
Особенности
- Высокая мехиническая стойкость
- сильная вибрация подходит и для больших нагрузок
- поворотный корпус
- резьбовое соединение из нержавеющей стали1 12 дюйма
- подходит для легкого материала (20 гд или 1,3 lbft3)
- удлинители до 4000 мм (157 дюймов) по заказу клиента
Область применения
Вибрационный сигнализатор предельного уровня Pointek LVS 200 регистрирует наличие или отсутствие сыпучих материалов в резервуарах, силосах или бункерах. LVS 200 имеет сигнальный выход для индикации тревоги при достижении максимального или минимального уровня. Могут измеряться различные продукты к например известь, пенополистирол, мука и пластиковый гранулят. LVS 200 обеспечивает надежные результаты измерения даже для очень легких материалов с весом 20 гл (1,3 lbft3)
LVS 200 имеет компактный дизайн и может устанавливаться вертикально или сбоку. Вибрирующие элементы вызывают определенное самоочищение прибора от измеряемого материала.
Благодаря оригинальному дизайну и кристиллической структуре отсукакются неправильные значения измерения высоких уровней.
Вибрационный зонд, благодаря пьезоэлектрическому воздействию колеблется с механической резонансной частотой приблизительно в 125 Гц. Еслиь зонд покрыт материалом, то возникающее из-за этого глушение регистрируется электронно и через секундную задержку срабатывает соответствующий коммутационный выход. Как только вибрационный зонд освобождается от материала, колебания снова возобновляюся и реле возвращается в сове обычное состояние.
Технические данные
| Принцип работы | |
|---|---|
| Принцип измерения | Вибрационный сигнализатор предельного уровня |
| Вход | |
| Измеряемая величина | Мин. и макс. |
| Выход | |
| Выходной сигнал | |
| задержка срабатывания реле | около 1 сек. С момента прерывания вибрации 1 до 2 сек. С сосента возобновления вибрации |
| релейный failsafe | переключатель |
| выход тревоги | |
| Чувствительность | Мин. Или макс. Выбор через переключатель |
| Условия использования | |
| Условия монтажа | |
| указания по монтажу | внутриснаружи |
| Внешние условия | |
| внешняя температура | -20 to +60 °C (-4 to +140 °F) |
| класс защиты | IP 65 / Type 4 / NEMA 4 |
| категория монтажа | III |
| Свойства измеряемого вещества | Сыпучие вещества |
| температура | -20 to +80 °C (-4 to +176 °F) |
| давление (резервуар) | макс. 10 Бар (145psi) Европейское труководство по устройствам под давлением 9723ЕС категория 1 |
| мин. насыпной вес | 20 гл (1,3lbft3) |
| частота измерения | около 125 Гц |
| Конструктивные особенности | |
| материал | |
| корпус | Алюминий с эпоксидным покрытием |
| сенсор | Нержавеющая сталь |
| Подсоединение к процессу | Резьба 112 дюйма NP{T, R 112 дюйма DIN 2999 (коническая) |
| Ввод кабеля | 2 х М20 order 12 дюйма NPT |
| Вес | около 1,9 кг + 2,5 кгм удлинительной трубки |
| Вспомогательная энергия | 19 to 230 Vac, +10%, 50 to 60 Hz, 8 VA DC 19 to 55 V, +10%, 1.5 W АС 19 до 230 V, + 10%, 50 до 60 Гц, 8 VA или DC 19 до 55 V, + 10%, 1,5 W |
| Сертификаты и джопуски | FM/CSA Class II, Div. 1, Group E, F, G, Class III CSAUS Class II, Div. 2, Class III ATEX II 1/2 D (dust explosion) CE FMCSA класс II, Div. 1, группы E, F, G класс III CSA класс II, Div. 2 класс III ATEX II 12 D (пылевзрывозащита) СЕ |

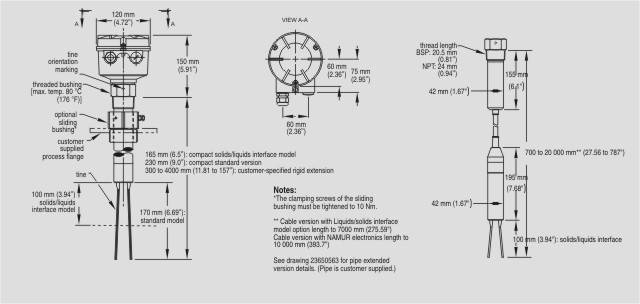

Чертеж
Размеры Pointek LVS 200
Чертеж [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

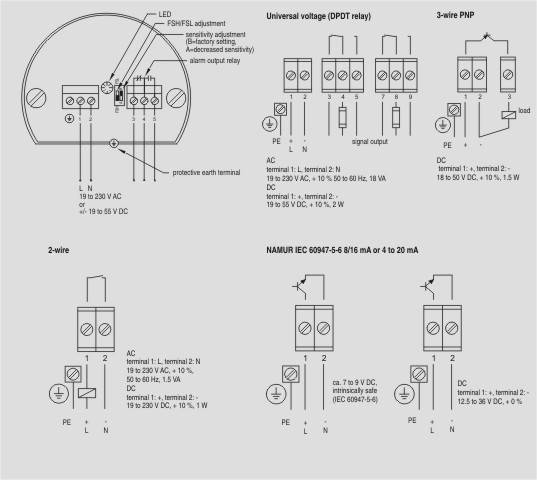

Схема подключения
Соединения Pointek LVS 200
Заказные данные [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7ML5731-.....-.... | SITRANS LVS 200: ВИБРАЦИОННЫЙ СИГНАЛИЗАТОР УРОВНЯ ДЛЯ СИГНАЛИЗАЦИИ MIN MAX СЫПУЧИХ МАТЕРИАЛОВ | 1.5 | по запросу (D) | 1 |
| 7ML5732-.....-.... | SITRANS LVS 200: ВИБРАЦИОННЫЙ СИГНАЛИЗАТОР, СИГНАЛИЗАЦИЯ ТВЕРДОЙ ФАЗЫ, ОСАДКОВ В ЖИДКОСТИ | 1.5 | по запросу (D) | 1 |
| 7ML5733-.....-.... | SITRANS LVS 200: ВИБРАЦИОННЫЙ СИГНАЛИЗАТОР УРОВНЯ ДЛЯ СИГНАЛИЗАЦИИ MIN MAX СЫПУЧИХ МАТЕРИАЛОВ, УДЛИНИТЕЛЬНАЯ ТРУБКА, РЕЗЬБОВОЕ ПРИСОЕДИНЕНИЕ 1" | 2.4 | по запросу (D) | 1 |
| 7ML5734-.....-.... | SITRANS LPS200, ЭЛЕКТРОМЕХАНИЧЕСКИЙ СИГНАЛИЗАТОР УРОВНЯ, КАБЕЛЬНОЕ ИСПОЛНЕНИЕ | 1 | по запросу (D) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7ML1830-1JM | SLEEVE, SLIDING, 2"BSP, SPARE | 1 | по запросу (D) | 1 |
| 7ML1830-1JN | SLEEVE, SLIDING, 2"NPT, SPARE | 1 | по запросу (D) | 1 |
| 7ML1830-1KL | ЗАПАСНОЙ ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ POINTEK LVS200, 125 HZ | 0.5 | по запросу (D) | 1 |
| 7ML1830-1KM | ЗАПАСНОЙ ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ POINTEK LVS200, 350 HZ | 0.5 | по запросу (D) | 1 |
| 7ML1998-5FT62 | MANUAL,SITRANS LVS200, MULTI-LANGUAGE | 0.15 | 6 - 8 недель (C) | 1 |
