Pointek® CLS 200 это универсальный, емкостный сигнализатор с высокой химической стойкостью. Он идеально подходит для регистрации уровня разделительных слоев, сыпучих вещеcтв, жидкостей, взвесей и пены, а также для простого управления насосами.
Особенности
- Высокая ударо- и виброустойчивость, литая контсрукция защищает от влагиобразования конденсата
- Высокая химическая устойчивость
- Сигнализация предельного уровня независимо от стенки резервуара
- Детектор максимумаминимума позволяет использование в различных условиях и с различными материалами
- 3 СИД для контроля настройки, выходного состояния и напряжение питания
- Стрежневые зонды, кабельные зонды и сантехнические конструкции
- Простой монтаж и техническое обслуживание
- Частота измерения 5,0 Гц
Область применения
Pointek CLS 200 обеспечивает точную и надежную сигнализацию предельного уровня для жидкостей, сыпучих веществ, взвесей и разделительных слоев. Уникальный дизайн обеспечивает высокую химическую и физическую стойкость, а также надежную регистрацию сигнала. Прибор работает независимо от стенок резервуара или трубы, таким образом в неэлектропроводимых резервуарах, как-то: пластиковые танки или бетонные силосы, не нужен внешний электрод сравнения. Гальванически разделенное электропитание подходит для широкого диапазона напряжения (AC/DC 12 до 250 V). Благодаря использованию материалов из нерж. стали и PVDF обеспечивается высокая химическая стойкость частей, соприкасающихся с измеряемым веществом, при температурах до 125 °C (257 °F).Прибор может использоваться с материалами с диэлектрической постоянной от 1,5. Он регистрирует изменения в частоте колебаний и может быть настроен для включения при контакте с материалом или уже перед касанием измеряемого вещества. Pointek CLS 200 имеет модульную конструкция и поставляется в различных исполнениях (стержневая, кабельная или сантехническая версии). Защитный колпачок SensGuard защищает от износа, толчков и абразии при тяжелых условиях эксплуатации.
Конфигурация

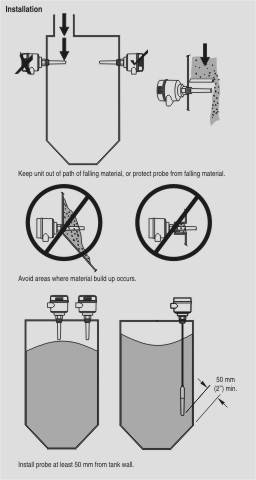

Установка Pointek CLS 200
Технические данные
| Принцип работы | |
|---|---|
| Принцип измерения | Емкостная регистрация уровня |
| Частота измерения | 5.0 МГц |
| Вход | |
| Измеряемая величина | Мин. и Макс. |
| Выход | |
| Выходной сигнал | |
| - Релейный выход | 1 переключающий контакт (SPDT), ном. мощность 8 A при AC 250 V/ 5A при DC 30 V, омная нагрузка |
| - Транзисторный выход | AC 250 V/DC 300 V при 100 мА или 2 VA макс |
| - Задержка времени (Вкл и/или Выкл) | 1 до 60 сек |
| - Поведение при отказе | Мин. или Макс. |
| Точность | |
| - Воспроизводимость | 2 мм (0,08") |
| Fail-safe operation (high or low) | |
| Рабочие условия | |
| Условия монтажа | |
| - Installation instructions | Suitable for mounting outdoors |
| - Altitude | 2000 m max. |
| Внешние условия | |
| - Внешняя температура | -40 до +85 °C (-40 до +185°F) |
| - Класс защиты | IP65 / Тип 4X / NEMA 4X |
| - Категория монтажа | II |
| - Степень загрязнения | 4 |
| Свойства материала | Жидкости, взвеси и разделительные слои |
| - Диэлектрическая постоянная εr | Мин. 1,5 |
| - Температура | -40 до +125 °C (-40 до +257 °F) |
| - Давление (standard version and versions with extension) | 0 to 25 бар / 365 psi / 2500 кПа (nominal) |
| - Давление (кабельная версия) | 0 до 10 бар / 150 psi / 1000 кПа gauge (nominal) |
| Конструкция | |
| - Материал | |
| - Корпус | Алюминий с эпоксидным покрытием и уплотнением |
| - Опционный теплоизолятор | Нерж. сталь W.-Nr. 1.4401 / 316) |
| - Соединение | Съемная клеммная колодка, макс. 2,5 мм2 |
| - Signal transmission | 2 x 1/2" NPT conduit entry |
| Питание | AC/DC 12 до 250 V, 50/60 Гц макс. 2 VA/2 W |
| Сертификаты и допуски | CE, CENELEC, CSANRTL/C FM, 3A, ATEX 100, WHG/VbF защита от переполнения (только для Германии) Lloyd’s Register of Shipping, Categories ENV1, ENV2, и ENV5 |
| Стандартная версия | Гигиеническая версия | Кабельная версия | |
|---|---|---|---|
| Макс. длина | 5,5 м | 5,5 м | 35 м жидкости и взвеси 5 м сыпучие вещества (под нагрузкой) |
| Подключение к процессу | 3/4”, 1", 1 1/4”, 1 1/2” BSPT/NPT/JIS нерж. сталь W.-Nr. 1.4404 (316) | 1 1/2”/2” сантехническое клеммное соединение, соответствие 3A | 3/4”, 1", 1 1/4”, 1 1/2” BSPT/NPT/JIS нерж. сталь W.-Nr. 1.4404 / 316 |
| Удлинение | Нерж. сталь W.-Nr. 1.4404 / 316 | Нерж. сталь W.-Nr. 1.4404 / 316 | Кабель (нерж. сталь) с Kynar® coating |
| Сенсор | PPS (опционально Kynar®) | PPS (опционально Kynar®) | PPS (опционально Kynar®) |
| Thermal isolator | да | да | да |
| Extension | да | да | Кабельный удлинитель |
Kynar® является зарегестрированным товарном знаком Elf Atochem.
Опции
Optional Sensguard dimensions
Характеристика
Кривые Pointek CLS 200

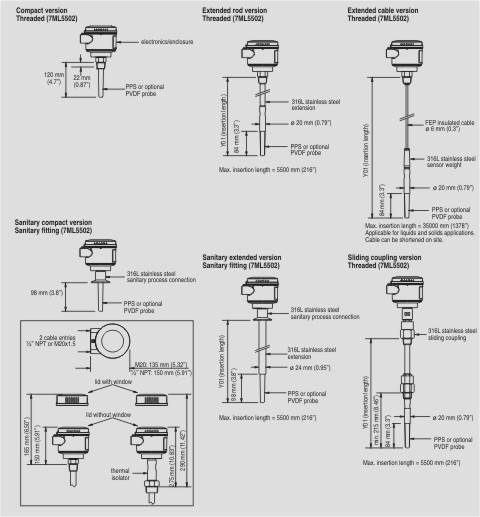

Чертеж
Размеры Pointek CLS 200

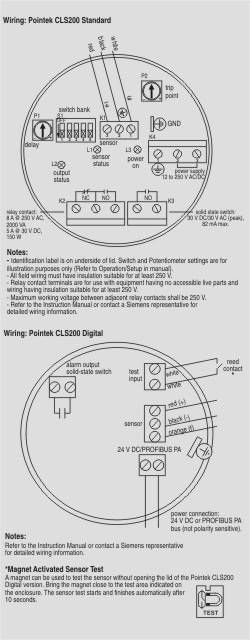

Схема подключения
Соединение Pointek CLS 200
Заказные данные [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7ML5502-.....-.... | СИГНАЛИЗАТОР ПРЕДЕЛЬНОГО УРОВНЯ POINTEK CLS 200, ДЛЯ ЖИДКОСТЕЙ, СЫПУЧИХ ВЩЕЩСТВ, ВЗВЕСЕЙ И РАЗДЕЛИТЕЛЬНЫХ СЛОЕВ | 2 | 6 - 8 недель (C) | 1 |
| 7ML5504-.....-.... | СИГНАЛИЗАТОР УРОВНЯ POINTEK CLS 200 С ПРИВАРНЫМИ ФЛАНЦАМИ, С ОПЦИЯМИ СТЕРЖНЕВОГО И КАБЕЛЬНОГО ЗОНДА, ДЛЯ ЖИДКОСТЕЙ, СЫПУЧИХ ВЩЕЩСТВ, ВЗВЕСЕЙ И РАЗДЕЛИТЕЛЬНЫХ СЛОЕВ | 2 | по запросу (D) | 1 |
| 7ML5505-.....-.... | СИГНАЛИЗАТОР УРОВНЫ POINTEK CLS200, С ПРИВАРНЫМИ ФЛАНЦАМИ И ТЕФЛОНОВЫМ ПОКРЫТИЕМ, С ОПЦИЯМИ СТЕРЖНЕВОГО И КАБЕЛЬНОГО ЗОНДА, ДЛЯ ЖИДКОСТЕЙ, СЫПУЧИХ ВЩЕЩСТВ, ВЗВЕСЕЙ И РАЗДЕЛИТЕЛЬНЫХ СЛОЕВ | 2 | по запросу (X) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7ML1830-1AP | ПОВОРОТНОЕ УСТРОЙСТВО TYP EAII С ТРУБКОЙ NPT , 3/4 X 1", GALV | 2.2 | 3 - 5 недель (A) | 1 |
| 7ML1830-1AQ | ПОВОРОТНОЕ УСТРОЙСТВО TYP EAII С ТРУБКОЙ NPT , 3/4 X 1", PVC | 2.131 | 3 - 5 недель (A) | 1 |
| 7ML1830-1DJ | УСИЛИТЕЛЬ/БЛОК ПИТАНИЯ ДЛЯ POINTEK CLS200 | 0.12 | по запросу (D) | 1 |
| 7ML1830-1DL | ДЕРЖАТЕЛЬ 3/4" NPT (PPS) ДЛЯ POINTEK CLS200 (ЗОНД) | 0.035 | 3 - 5 недель (A) | 1 |
| 7ML1830-1DM | ДЕРЖАТЕЛЬ 1" BSPT (PPS) ДЛЯ POINTEK CLS200 (ЗОНД) | 0.035 | 3 - 5 недель (A) | 1 |
| 7ML1830-1JA | 1/2" КАБЕЛЬНЫЙ ВВОД (ОБЩЕГО ИСПОЛЬЗОВАНИЯ И ПЫЛЕВЗРЫВОЗАЩИТА) | 0.042 | 3 - 5 недель (A) | 1 |
| 7ML1830-1JB | 1/2" HF КАБЕЛЬНЫЙ ВВОД (ВЗРЫВОЗАЩИТА) | 0.062 | 3 - 5 недель (A) | 1 |
| 7ML1830-1JC | М20 Х 1,5 КАБЕЛЬНЫЙ ВВОД (ОБЩЕГО ИСПОЛЬЗОВАНИЯ И ПЫЛЕВЗРЫВОЗАЩИТА) | 0.01 | 3 - 5 недель (A) | 1 |
| 7ML1830-1JD | М20 Х 1,5 HF КАБЕЛЬНЫЙ ВВОД (ВЗРЫВОЗАЩИТА) | 0.164 | 3 - 5 недель (A) | 1 |
| 7ML1830-1JE | МАГНИТ ДЛЯ ТЕСТА | 0.004 | 6 - 8 недель (C) | 1 |
| 7ML1830-1JF | УСИЛИТЕЛЬ/ЦЕПЬ ЦИФРОВОЙ ВЕРСИИ | 0.12 | 6 - 8 недель (C) | 1 |
| 7ML1830-1JK | LCD ДИСПЛЕЙ | 0.1 | 6 - 8 недель (C) | 1 |
| 7ML1998-5AR02 | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ POINTEK CLS 200 АНГ.ЯЗ. | 1 | 3 - 5 недель (A) | 1 |
| 7ML1998-5AR12 | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ POINTEK CLS 200 ФР.ЯЗ. | 0.038 | 3 - 5 недель (A) | 1 |
| 7ML1998-5AR32 | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ POINTEK CLS 200 НЕМ.ЯЗ. | 0.047 | 6 - 8 недель (C) | 1 |
| 7ML1998-5QE81 | MANUAL,CLS200,QUICK START, MULTI-LANGUAGES | 1 | 6 - 8 недель (C) | 1 |
| A5E01163672 | УПЛОТНЕНИЕ, SYNPRENE, ДЛЯ КОРПУСА IP65 | 0.005 | 6 - 8 недель (C) | 1 |
| A5E01163673 | УПЛОТНЕНИЕ, СИЛИКОН, ДЛЯ КОРПУСА IP68 | 0.008 | 6 - 8 недель (C) | 1 |
| A5E01163674 | КРЫШКА КОРПУСА БЕЗ ОКОШКА | 0.3 | 6 - 8 недель (C) | 1 |
| A5E01163676 | КРЫШКА КОРПУСА С ОКОШКОМ | 0.45 | 6 - 8 недель (C) | 1 |
| A5E01163677 | KIT, SENSOR FOR CABLE UNITS, PPS, STANDARD, VITON | 0.45 | по запросу (D) | 1 |
| A5E01163678 | KIT, SENSOR FOR CABLE UNITS, PPS, DIGITAL, VITION | 0.45 | по запросу (D) | 1 |
| A5E01163679 | KIT, SENSOR FOR CABLE UNITS, PP STANDARD, FFKM | 0.45 | по запросу (D) | 1 |
| A5E01163680 | KIT, SENSOR FOR CABLE UNITS, PPS, DIGITAL, FFKM | 0.45 | по запросу (D) | 1 |
| A5E01163681 | KIT, SENSOR FOR CABLE UNITS, PVDF, STANDARD, FKM | 0.45 | по запросу (D) | 1 |
| A5E01163682 | KIT, SENSOR FOR CABLE UNIT, PVDF, DIGITAL, FKM | 0.45 | по запросу (D) | 1 |
| A5E01163683 | KIT, SENSOR FOR CABLE UNIT, PVDF, STANDARD, FFKM | 0.45 | по запросу (D) | 1 |
| A5E01163684 | KIT, SENSOR FOR CABLE UNIT, PVDF, DIGITAL, FFKM | 0.45 | по запросу (D) | 1 |
| A5E01163685 | МОНТАЖНОЕ КРЕПЛЕНИЕ, ЗАПАСНАЯ ЧАСТЬ | 0.35 | 6 - 8 недель (C) | 1 |
| A5E01163686 | ШТЕКЕР PROFIBUS, ЗАПАСНАЯ ЧАСТЬ (ТОЛЬКО ДЛЯ КОРПУСА IP65) | 0.25 | 6 - 8 недель (C) | 1 |
