Pointek CLS 500 это емкостный сигнализатор уровня для определения разделительных слоев, сыпучих веществ, жидкостей, взвесей и вязких веществ при сложных условиях эксплуатации: температуры до 400 °C и давления до 525 бар.
Особенности
- Запатентованная технология Active-Shield
- Простая калибровка с помощью кнопок и индикатора на месте
- Оригинальная обращенная частота для высокого разрешения
- 2-х проводный, питание по токовой петле с транзисторным ключом или выход 4-20/20-4 мА
- Широкие возможности диагностики (HART protocol)
- Устойчивость к высокой температуре и далению
Область применения
Pointek CLS 500 is an advanced, smart level switch for point level or interface detection. The CLS 500 can detect point level accurately even in extreme process temperatures up to 400 °C (752 °F) and pressures up to 525 bar (7665 psi).
CLS 500 имеет коммуникацию HART®, обеспечивая тем самым дистанционный ввод в эксплуатацию и контроль. Электроника с микропроцессором может быть калибрована за один шаг, без прерывания процесса производства.
Запатентованная технология Active-Shield обеспечивает отсутствие воздействий пара, отложений, пыли и конденсата на измерение. Оригинальный дизайн зондов и мощный трансмиттер в комбинации дают высокую производительность в широкой области применения при определении уровня.
Конфигурация

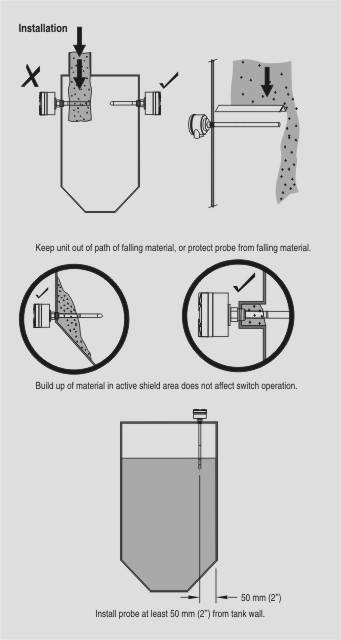

Установка Pointek CLS 500
Технические данные
| Вход | |
|---|---|
| Диапазон измерения | 0 до 330 pF |
| Интервал измерения | Мин. 1 pF |
| Частота измерения | 420 кГц |
| Ток измерения подачи сигналов | NAMUR NE 43 |
| Выход | |
| Loop current | 3.6 до 22 мА / |
| Точность | 22 to 3.6 мА (2-wire current loop) |
| Температурная стабильность | 0.15 pF (0 pF) или <0.25% (тип. < 0.1%) от факт. значения, действует большее значение на всем температурном диапазоне |
| Линейность и воспроизводимость | 0,1% соответственно от диапазона и измеренного факт. значения |
| Точность | Погрешность <0,1% от измеренного значения |
| Рабочие условия | |
| Диапазон давления | |
| - Стандарт | Вакуум до 50 бар (725 psi) |
| - Опция | Вакуум до 525 бар (7665 psi) |
| Внешние условия | |
| - Внешняя температура (трансмиттер) | -40 до +85 °C (-40 до +185°F) ATEX Ex защита:-40 до +70 °C (-40 до +158 °F) для T6, -40 до +85 °C (-40 до +185 °F) для T5 до T1 |
| - Температура процесса (зонд) | |
| - Стандарт | -200 до +200 °C (-328 до +392 °F) |
| - С теплоизолятором | -200 до +400 °C (-328 до +752 °F) |
| - Категория монтажа | II |
| - Степень загрязнения | 4 |
| Условия монтажа | |
| - Место монтажа | Внутри/снаружи |
| - Altitude | 2000 м макс. |
| Конструкция | |
| Материал | |
| - Части, соприкасающиеся с измеряемым веществом | |
| - Стандарт | AISI 316 L |
| - Опция | C 22.8 N, Monel 400, Hastelloy C22, Duplex |
| - Изоляция зондов | PFA, эмаль |
| Диаметр зондов | |
| - Стандартная стержневая версия | 16 мм (0.63") или 24 мм (0.95") |
| Длина зондов | |
| - Стержневая версия | Макс. 1000 мм (216") для зонда с диаметром 16 или 24 мм |
| Подключение к процессу зонда | |
| - Резьбовый монтаж | NPT, BSPT, JIS |
| - Монтаж с плоским фланцем | ANSI, DIN |
| Корпус | |
| - Материал | Алюминий, эпоксидное покрытие |
| - Ввод кабеля | 2 x ½” NPT |
| - Класс защиты | Тип 4X /NEMA 4X / IP65 |
| Питание | Макс. DC 33 V (DC 30 V в искробезопасном режиме),мин. DC 12 V при 3,6 мА, мин. DC 9,5 V при 22 мА |
| Свойства | |
| Безопасность | - Защита от перенапряжения входа зонда до 55 кВт - Входы/выходы с гальваническим разделением - Защита от спутывания полюсов токовой петли - Полностью залит - Встроенный барьер искробезопасности |
| - Диагностика с сигнализацией ошибки при: | Измеренное значение вне диапазона, системная ошибка контура тока (измерение), погрешность между преобразователями A/D и D/A, контрольная сумма, Watch Dog и ток измерения вне диапазона |
| - Поворотный переключатель функций | Позиция 0 до 9, A до F |
| - Коммуникация Smart | Согласно HART Communication Foundation (HCF) |
| Сертификаты и допуски | - CE (complies with E.C.C. требования по EN 55011 и EN 61326) - ATEX EEx ia IIC T6-T4, - EEx ia IIB T6-T4 (intrinsically-safe), EEx d [ia] IIC T6-T4 (explosion-proof), Ex nC IIC T4 (Non-Sparking Proof) - FM/CSA Class I, II and III, Div. 1 Groups A, B, C and D (intrinsically-safe), Class I, Div. 2, Class II, Div. 2, Class III, - Div. 1 и 2 (hazardous locations) - FM Class I, II и III, Div. 1 Groups A, B, C и D (explosion-proof) - ATEX II1GD EEx ia IIC T6..T4; II 1/2 GD EExd [ia] IIC T6..T1; II3G 2D EEx nC IIC T6..T4 - Lloyd’s Register of Shipping, Категории ENV1, ENV2, ENV3, и ENV5 - 3A Sanitary - PED 97 / 23 / CE |
Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.
Технические данные [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Характеристика

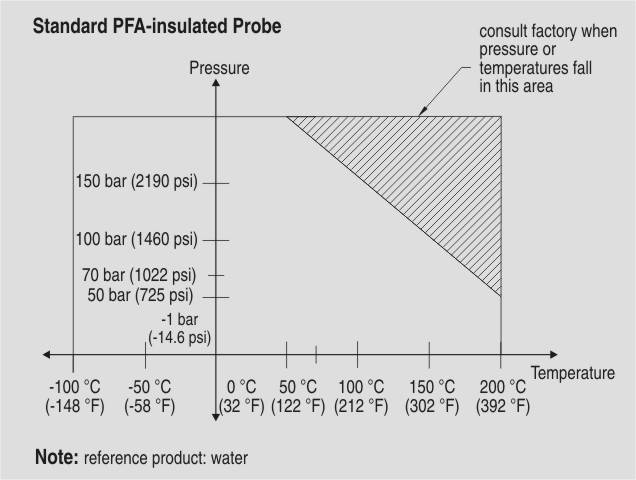

Кривые Pointek CLS 500

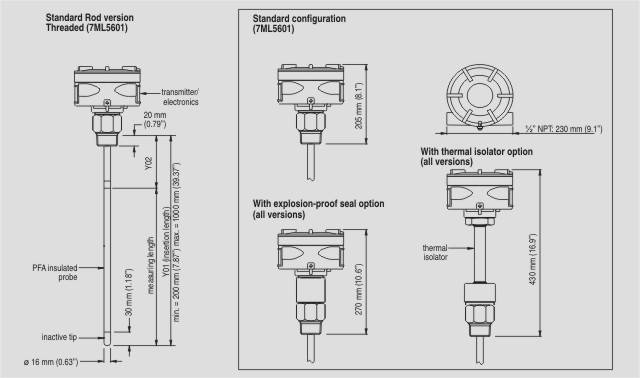

Чертеж
Конфигурация зондов

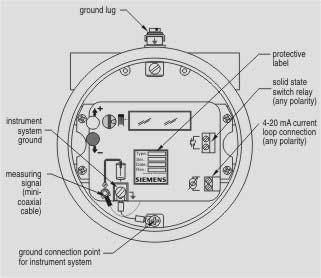

Схема подключения
Соединения Pointek CLS 500
Заказные данные [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7ML5601-.....-.... | POINTEK CLS500 S-СЕРИЯ, ДВУХПРОВОДНЫЙ, РЕЗЬБОВОЕ ПОДСОЕДИНЕНИЕ, СИГНАЛИЗАТОР ПРЕДЕЛЬНОГО УРОВНЯ И РАЗДЕЛА ФАЗ ЖИДКОСТЕЙ, СЫПУЧИХ МАТЕРИАЛОВ, ТОКСИЧНЫХ И АГРЕССИВНЫХ ХИМИКАЛИЙ В ЗАДАЧАХ С ВЫСОКИМИ ТЕМПЕРАТУРАМИ И ДАВЛЕНИЕМ | 6 | 6 - 8 недель (C) | 1 |
| 7ML5602-.....-.... | POINTEK CLS500 S-СЕРИЯ, ДВУХПРОВОДНЫЙ, ФЛАНЦЕВОЕ ПОДСОЕДИНЕНИЕ, СИГНАЛИЗАТОР ПРЕДЕЛЬНОГО УРОВНЯ И РАЗДЕЛА ФАЗ ЖИДКОСТЕЙ, СЫПУЧИХ МАТЕРИАЛОВ, ТОКСИЧНЫХ И АГРЕССИВНЫХ ХИМИКАЛИЙ В ЗАДАЧАХ С ВЫСОКИМИ ТЕМПЕРАТУРАМИ И ДАВЛЕНИЕМ | 6 | 6 - 8 недель (C) | 1 |
| 7ML5603-.....-.... | СИГНАЛИЗАТОР ПРЕДЕЛЬНОГО УРОВНЯ POINTEK CLS 500, S-СЕРИЯ, ДВУХПРОВОДНЫЙ, ФЛАНЦЕВОЕ ПОДСОЕДИНЕНИЕ, СИГНАЛИЗАТОР ПРЕДЕЛЬНОГО УРОВНЯ И РАЗДЕЛА ФАЗ ЖИДКОСТЕЙ, СЫПУЧИХ МАТЕРИАЛОВ, ТОКСИЧНЫХ И АГРЕССИВНЫХ ХИМИКАЛИЙ В ЗАДАЧАХ С ВЫСОКИМИ ТЕМПЕРАТУРАМИ И ДАВЛЕНИЕМ | 6 | по запросу (X) | 1 |
| 7ML5604-.....-.... | СИГНАЛИЗАТОР ПРЕДЕЛЬНОГО УРОВНЯ POINTEK CLS 500, S-СЕРИЯ, ДВУХПРОВОДНЫЙ, ФЛАНЦЕВОЕ ПОДСОЕДИНЕНИЕ, СИГНАЛИЗАТОР ПРЕДЕЛЬНОГО УРОВНЯ И РАЗДЕЛА ФАЗ ЖИДКОСТЕЙ, СЫПУЧИХ МАТЕРИАЛОВ, ТОКСИЧНЫХ И АГРЕССИВНЫХ ХИМИКАЛИЙ В ЗАДАЧАХ С ВЫСОКИМИ ТЕМПЕРАТУРАМИ И ДАВЛЕНИЕМ | 6 | по запросу (X) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7ML1998-5GG01 | РУКОВОДСТВО | 1 | 3 - 5 недель (A) | 1 |
| 7ML1998-5GG11 | MANUAL,POINTEK CLS 500,FRENCH | 0.2 | 6 - 8 недель (C) | 1 |
| 7ML1998-5GG31 | MANUAL FOR POINTEK CLS 500, IN GERMAN | 1 | 3 - 5 недель (A) | 1 |
| 7ML1998-5GG41 | MANUAL FOR POINTEK CLS 500, IN DUTCH | 1 | 3 - 5 недель (A) | 1 |
