Pointek CLS 300 это емкостный сигнализатор уровня для регистрации разделительных слоев, сыпучих веществ, жидкостей, взвесей и клейких материалов в тяжелых условиях работы, с низким/высоким давлением, высокими температурами, коррозивными и абразивными веществами.
Особенности
- Запатентованная технология Mercap Active Shield
- Высокочувствительный зонд
- Не чувствителен к налипанию материала
- Быстрая недорогая настройка с СИД-контролем
- Универсальное электропитание и электроника
- Простой монтаж и техническое обслуживание
- Несколько выходов
Область применения
Pointek CLS 300 предлагает точную, надежную сигнализацию предельного уровня даже в особых промышленных условиях эксплуатации с высоким давлением и высокими температурами. Он измеряет жидкости, сыпучие вещества, взвеси, разделительные слои и комбинации клейких материалов (с или без проводимости). Герметическая электроника нечувствительна к конденсации, пыли или вибрации. Все части, соприкасающиеся с измеряемым веществом,изготовлены из нержавеющей стали и имеют активный слой с покрытием PFA Teflon для высокой химической стойкости. Для использования при высоких температурах имеются керамические материалы. Может осуществляться точное измерение материалов с высокой или низкой диэлектрической постоянной. Благодаря уникальной технологии Active Shield игнорируются паразитирующие влияния и налипания материала. Уникальная модульная конструкция предлагает широкий выбор конфигураций, подсоединений к процессу, удлинителей и допусков для выполнения требований по температуре и давлению при специальных использованиях. Кроме этого облегчается заказ и уменьшаются требования к хранению. Поставляются зонды различных конфигураций, среди них стержневые и кабельные конструкции.
Конфигурация

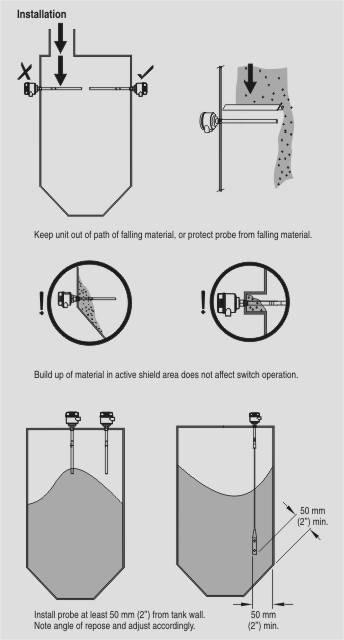

Установка Pointek CLS 300
Технические данные
| Pointek CLS 300 | |
|---|---|
| Принцип работы | |
| Принцип измерения | Емкостная регистрация уровня |
| Частота измерений | 600 кГц макс. |
| Вход | |
| Измеряемая величина | Мин. и макс. |
| Выход | |
| Выходной сигнал | |
| - Релейный выход | Реле с определением отказа переключающий контакт (принцип рабочего тока или тока покоя, по выбору) |
| - Макс. нагрузка контакта | DC 30 V, 5 A/AC 250 V, 8 A |
| - Макс. переключающая способность | 150 W/2000 VA |
| - Мин. нагрузка контаката | 10 мА/DC 5 V |
| - Задержка времени (Вкл и/или Выкл) | 1 до 60 с |
| - Транзисторный выход (с определением отказа) | |
| - Выход | Гальваническое разделение |
| - Защита | От спутывания полюсов |
| - Макс. нагрузка | 2 W |
| - Макс. напряжение переключения | AC 250 V / DC 300 V |
| - Максимальный ток нагрузки | 100 мА |
| - Падение напряжения | < 1 V, тип при at 50 мА |
| - Задержка времени (Вкл и/или Выкл) | 1 до 60 с |
| - Двухпроводной сигнализатор | С контроллерами |
| - Поведение при отказе | Мин. или макс. |
| Точность | |
| Repeatability | 2 мм (0.08“) |
| Разрешение | |
| - Мин. чувствительность (pF) | 1 % изменения факт. емкости |
| - Макс. температурная погрешность | 0.2 % от факт. емкости |
| Рабочие условия | |
| Внешние условия | |
| - Ambient temperature | -40 до +85 °C (-40 до +185 °F) |
| - Макс. прочность при растяжении (зонд) | 1900 кг (4188 lbs.) |
| - Диапазон давления (зонд с тросиком) 1) | |
| - Стандартная версия | -1 до 35 бар (-14.6 to 511 psi) |
| - Высокотемпературная версия | -1 до 100 бар (-14.6 to 1460 psi) |
| - Класс защиты | IP65/NEMA 4/Тип 4 |
| Свойства материала | Жидкости, сыпучие вещества, взвеси, разделительные слои и приложения с клейкими материалами |
| - Диэлектрическая постоянная εr | Мин. 1.5 |
| - Диапазон температур (зонд) | |
| - Стандартная версия | -40 до +200 °C (-40 до +392 °F) |
| - Высокотемпературная версия | -40 до +400 °C (-40 до +752 °F) |
| Конструкция | Available in rod, cable/rope and high-temperature versions, inter alia |
| - Подключение к процессору | ¾"-, 1"-, 1¼"-, 1½"-NPT/BSPT/JIS |
| - Материал (корпус) | Эпоксидное покрытие |
| - Материал (части, соприкасающиеся с продуктом) | |
| - Стандартная версия | AISI 316L/PFA/PEEK |
| - Высокотемпературная версия | AISI 316L/керамика |
| - Длина зондов | |
| - Стержневая версия | Мин. 350 мм (14“),макс. 1000 мм (40“) |
| - Кабельная версия | Мин. 500 мм (20“),макс. 25000 мм (985“) |
| - Соединение | Клеммы, макс. 2.5 мм (0.009“) |
| Питание | AC/DC 12 до 250 V, гальваническое разделение |
| - Потребляемая мощность | 2 VA/2 W |
| - Передача сигнала | 2 x ½“ NPT ввод кабеля |
| - Защита от перенапряжения | Защита до 55 kV длительного разряда |
| Дисплей и элементы управления | |
| - Дисплей | 3 СИД для индикации контроля установок, состояния переключения и напряжения |
| - Патенциометр | 2 потенциометра для задержки времени и чувствительности |
| - Переключатель | 5 переключателей Dip для задержки вкл/выкл, мин./макс. Failsafe (безопасное положение), теста/установки задержки времени, мин/макс. чувствительности |
| Сертификаты и допуски | CE, CSANRTL/C, FM, CENELEC, ATEX 100, WHG/VbF защита от переполнения (только для Германии) |
Характеристика

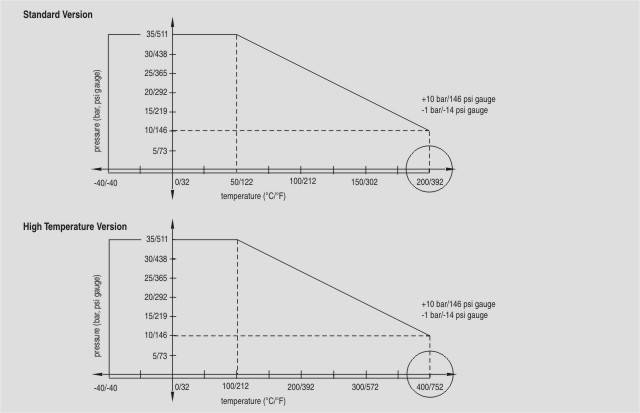

Кривые Pointek CLS 300
Чертеж

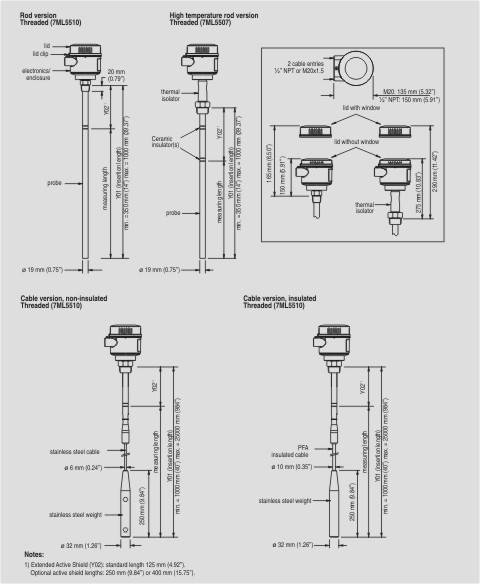

Размеры Pointek CLS 300
Схема подключения

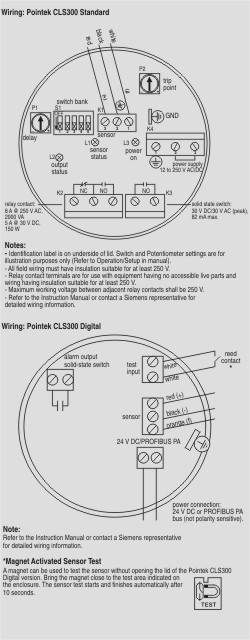

Соединения Pointek CLS 300
Заказные данные [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7ML5506-.....-.... | СИГНАЛИЗАТОР УРОВНЯ POINTEK CLS 300 С ПРИВАРНЫМИ ФЛАНЦАМИ, С ОПЦИЯМИ СТЕРЖНЕВОГО И КАБЕЛЬНОГО ЗОНДА, ДЛЯ ЖИДКОСТЕЙ, СЫПУЧИХ ВЩЕЩСТВ, ВЗВЕСЕЙ И РАЗДЕЛИТЕЛЬНЫХ СЛОЕВ, ИДЕАЛЬНОЕ РЕШЕНИЕ ДЛЯ ЗАДАЧ С ВЫСОКИМИ ТЕМПЕРАТУРАМИ И ДАВЛЕНИЕМ | 2 | 6 - 8 недель (C) | 1 |
| 7ML5507-.....-.... | СИГНАЛИЗАТОР УРОВНЯ POINTEK CLS 300 ВЫСОКОТЕМПЕРАТУРНАЯ ВЕРСИЯ, РЕЗЬБОВОЕ ПРИСОЕДИНЕНИЕ, С ОПЦИЯМИ СТЕРЖНЕВОГО И КАБЕЛЬНОГО ЗОНДА, ДЛЯ ЖИДКОСТЕЙ, СЫПУЧИХ ВЩЕЩСТВ, ВЗВЕСЕЙ И РАЗДЕЛИТЕЛЬНЫХ СЛОЕВ, ИДЕАЛЬНОЕ РЕШЕНИЕ ДЛЯ ЗАДАЧ С ЭКСТРЕМАЛЬНО ВЫСОКИМИ УСЛОВИ | 2 | по запросу (D) | 1 |
| 7ML5508-.....-.... | ССИГНАЛИЗАТОР УРОВНЯ POINTEK CLS 300 ВЫСОКОТЕМПЕРАТУРНАЯ ВЕРСИЯ, ФЛАНЦЕВОЕ ПРИСОЕДИНЕНИЕ, С ПРИВАРНЫМИ ФЛАНЦАМИ, С ОПЦИЯМИ СТЕРЖНЕВОГО И КАБЕЛЬНОГО ЗОНДА, ДЛЯ ЖИДКОСТЕЙ, СЫПУЧИХ ВЩЕЩСТВ, ВЗВЕСЕЙ И РАЗДЕЛИТЕЛЬНЫХ СЛОЕВ, ИДЕАЛЬНОЕ РЕШЕНИЕ ДЛЯ ЗАДАЧ С ЭКСТРЕ | 2 | по запросу (D) | 1 |
| 7ML5510-.....-.... | СИГНАЛИЗАТОР УРОВНЯ POINTEK CLS 300 ВЫСОКОТЕМПЕРАТУРНАЯ ВЕРСИЯ, РЕЗЬБОВОЕ ПРИСОЕДИНЕНИЕ, С ОПЦИЯМИ СТЕРЖНЕВОГО И КАБЕЛЬНОГО ЗОНДА, ДЛЯ ЖИДКОСТЕЙ, СЫПУЧИХ ВЩЕЩСТВ, ВЗВЕСЕЙ И РАЗДЕЛИТЕЛЬНЫХ СЛОЕВ, ИДЕАЛЬНОЕ РЕШЕНИЕ ДЛЯ ЗАДАЧ С ЭКСТРЕМАЛЬНО ВЫСОКИМИ УСЛОВИ | 2 | 6 - 8 недель (C) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7ML1830-1AP | ПОВОРОТНОЕ УСТРОЙСТВО TYP EAII С ТРУБКОЙ NPT , 3/4 X 1", GALV | 2.2 | 3 - 5 недель (A) | 1 |
| 7ML1830-1AQ | ПОВОРОТНОЕ УСТРОЙСТВО TYP EAII С ТРУБКОЙ NPT , 3/4 X 1", PVC | 2.131 | 3 - 5 недель (A) | 1 |
| 7ML1830-1DJ | УСИЛИТЕЛЬ/БЛОК ПИТАНИЯ ДЛЯ POINTEK CLS200 | 0.12 | по запросу (D) | 1 |
| 7ML1830-1JA | 1/2" КАБЕЛЬНЫЙ ВВОД (ОБЩЕГО ИСПОЛЬЗОВАНИЯ И ПЫЛЕВЗРЫВОЗАЩИТА) | 0.042 | 3 - 5 недель (A) | 1 |
| 7ML1830-1JB | 1/2" HF КАБЕЛЬНЫЙ ВВОД (ВЗРЫВОЗАЩИТА) | 0.062 | 3 - 5 недель (A) | 1 |
| 7ML1830-1JC | М20 Х 1,5 КАБЕЛЬНЫЙ ВВОД (ОБЩЕГО ИСПОЛЬЗОВАНИЯ И ПЫЛЕВЗРЫВОЗАЩИТА) | 0.01 | 3 - 5 недель (A) | 1 |
| 7ML1830-1JD | М20 Х 1,5 HF КАБЕЛЬНЫЙ ВВОД (ВЗРЫВОЗАЩИТА) | 0.164 | 3 - 5 недель (A) | 1 |
| 7ML1830-1JE | МАГНИТ ДЛЯ ТЕСТА | 0.004 | 6 - 8 недель (C) | 1 |
| 7ML1830-1JF | УСИЛИТЕЛЬ/ЦЕПЬ ЦИФРОВОЙ ВЕРСИИ | 0.12 | 6 - 8 недель (C) | 1 |
| 7ML1830-1JK | LCD ДИСПЛЕЙ | 0.1 | 6 - 8 недель (C) | 1 |
| 7ML1998-5CK04 | MANUAL,POINTEK CLS 300, ENGLISH | 0.05 | 6 - 8 недель (C) | 1 |
| 7ML1998-5CK14 | MANUAL,POINTEK CLS 300, FRENCH | 0.3 | 3 - 5 недель (A) | 1 |
| 7ML1998-5CK34 | MANUAL,POINTEK CLS 300, CLS 300 WELDED, CLS 300 HIGH TEMPERATURE, CLS 300 HIGH TEMPERATURE WELDED FLANGE IN GERMAN | 0.3 | 6 - 8 недель (C) | 1 |
| 7ML1998-5QF81 | MANUAL,CLS 300,QUICK START, MULTI-LANGUAGE | 1 | 3 - 5 недель (A) | 1 |
| A5E01163688 | КАБЕЛЬ БЕЗ ИЗОЛЯЦИИИ, 1 М, ДЛЯ LC300, УКОРАЧИВАЕМЫЙ | 1.1 | по запросу (D) | 1 |
| A5E01163689 | КАБЕЛЬ БЕЗ ИЗОЛЯЦИИИ, 3 М, ДЛЯ LC300, УКОРАЧИВАЕМЫЙ | 1.5 | по запросу (D) | 1 |
| A5E01163690 | КАБЕЛЬ БЕЗ ИЗОЛЯЦИИИ, 5 М, ДЛЯ LC300, УКОРАЧИВАЕМЫЙ | 1.9 | по запросу (D) | 1 |
| A5E01163691 | КАБЕЛЬ БЕЗ ИЗОЛЯЦИИИ, 10 М, ДЛЯ LC300, УКОРАЧИВАЕМЫЙ | 2.9 | по запросу (D) | 1 |
| A5E01163693 | КАБЕЛЬ БЕЗ ИЗОЛЯЦИИИ, 15 М, ДЛЯ LC300, УКОРАЧИВАЕМЫЙ | 3.9 | по запросу (D) | 1 |
| A5E01163695 | КАБЕЛЬ БЕЗ ИЗОЛЯЦИИИ, 20 М, ДЛЯ LC300, УКОРАЧИВАЕМЫЙ | 4.9 | по запросу (D) | 1 |
| A5E01163697 | КАБЕЛЬ С ИЗОЛЯЦИЕЙ PFA, 1 М, ДЛЯ LC300, УКОРАЧИВАЕМЫЙ | 1.6 | по запросу (D) | 1 |
| A5E01163698 | КАБЕЛЬ С ИЗОЛЯЦИЕЙ PFA, 3 М, ДЛЯ LC300, УКОРАЧИВАЕМЫЙ | 2.2 | по запросу (D) | 1 |
| A5E01163699 | КАБЕЛЬ С ИЗОЛЯЦИЕЙ PFA, 5 М, ДЛЯ LC300, УКОРАЧИВАЕМЫЙ | 2.8 | по запросу (D) | 1 |
| A5E01163700 | КАБЕЛЬ С ИЗОЛЯЦИЕЙ PFA, 10 М, ДЛЯ LC300, УКОРАЧИВАЕМЫЙ | 4.3 | по запросу (D) | 1 |
| A5E01163701 | КАБЕЛЬ С ИЗОЛЯЦИЕЙ PFA, 15 М, ДЛЯ LC300, УКОРАЧИВАЕМЫЙ | 5.8 | по запросу (D) | 1 |
| A5E01163702 | КАБЕЛЬ С ИЗОЛЯЦИЕЙ PFA, 20 М, ДЛЯ LC300, УКОРАЧИВАЕМЫЙ | 7.3 | по запросу (D) | 1 |
| A5E01163719 | ЗОНД, БЕЗ ИЗОЛЯЦИИ, 180 ММ | 0.5 | 6 - 8 недель (C) | 1 |
| A5E01163720 | ЗОНД, БЕЗ ИЗОЛЯЦИИ, 330 ММ | 0.6 | 6 - 8 недель (C) | 1 |
| A5E01163721 | ЗОНД, БЕЗ ИЗОЛЯЦИИ, 580 ММ | 0.75 | 6 - 8 недель (C) | 1 |
| A5E01163722 | ЗОНД, БЕЗ ИЗОЛЯЦИИ, 830 ММ | 0.92 | 6 - 8 недель (C) | 1 |
| A5E01163723 | БЛОК ЭЛЕКТРОНИКИ С ДРАЙВЕРАМИ ДЛЯ CLS300 АНАЛОГОВАЯ ВЕРСИЯ | 0.54 | по запросу (D) | 1 |
| A5E01163724 | БЛОК ЭЛЕКТРОНИКИ С ДРАЙВЕРАМИ ДЛЯ CLS300 АНАЛОГОВАЯ ВЕРСИЯ | 0.54 | по запросу (D) | 1 |
| A5E01163725 | БЛОК ЭЛЕКТРОНИКИ С ДРАЙВЕРАМИ ДЛЯ CLS300 ЦИФРОВАЯ ВЕРСИЯ | 0.54 | по запросу (D) | 1 |
| A5E01163726 | БЛОК ЭЛЕКТРОНИКИ С ДРАЙВЕРАМИ ДЛЯ CLS300 ЦИФРОВАЯ ВЕРСИЯ | 0.54 | по запросу (D) | 1 |
| A5E01163727 | ГРУЗ ДЛЯ КАБЕЛЬНОЙ ВЕРСИИ CLS/LC300, ЗАПАСНАЯ ЧАСТЬ | 0.75 | 6 - 8 недель (C) | 1 |
| A5E01163728 | УПЛОТНЕНИЕ, СИЛИКОН, ДЛЯ КОРПУСА CLS/LC500, IP65 | 0.15 | 6 - 8 недель (C) | 1 |
| A5E01163729 | КРЫШКА КОРПУСА ДЛЯ CLS/LC500, БЕЗ ОКОШКА | 0.8 | 6 - 8 недель (C) | 1 |
