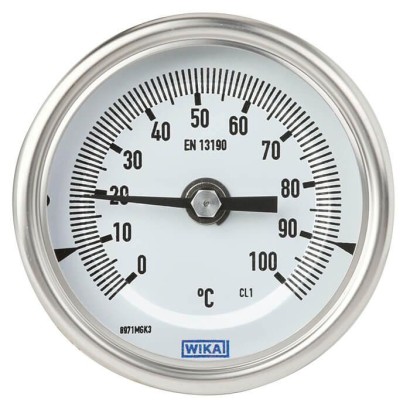

Біметалевий термометр
Опис
Біметалевий термометр моделі TG54 розроблено та виготовлено відповідно до стандарту EN 13190. Термометр відповідає високим вимогам, що висуваються в процесних галузях.
Особливо в хімічній і нафтохімічній промисловості, на підприємствах нафтогазового сектору, в енергетиці та суднобудуванні успішно застосовується прилад для вимірювання температури, виготовлений із нержавіючої сталі. Міцний, герметично ущільнений корпус зі ступенем захисту IP65 забезпечує застосування за жорстких зовнішніх умов і при високій вібрації.
Для отримання додаткових погоджень див. сторінку 9
Рис. ліворуч: Монтаж на задній панелі (осьовий)
Рис. праворуч: Монтаж на задній панелі, регульований стрижень і шкала
Зі значенням чотирьох різних номінальних розмірів можливе оптимальне узгодження з наявним простором і умовами монтажу.
У легкодоступній точці на задній стороні корпусу нульову позначку можна легко відкоригувати.
Модель TG54 відповідає високим вимогам щодо стійкості до агресивних середовищ. Як опція корпус, стрижень і приєднання до процесу можуть бути виготовлені з 316L.
Особливості
- Умовні розміри 63, 80, 100, 160 мм [2.5, 3, 4, 6"]
- Міцний герметично закритий корпус
- Зовнішнє скидання (reset) для налаштування контрольної температури
- Опукла шкала (антипаралакс) для зручності зчитування показань
- Версія з регульованим штуцером і циферблатом забезпечує оптимальне приєднання до процесу
Питання та відповіді
Який діапазон температур може вимірювати TG54?
Доступні численні шкали від -70 °C до +600 °C, наприклад -50 … +200 °C або 0 … +400 °C. Температура середовища загалом становить -50 … +600 °C.
Наскільки точний цей термометр?
Точність відповідає класу 1 згідно зі стандартом EN 13190.
Які варіанти приєднання до процесу доступні?
G ½ B, ½ NPT, M20 x 1.5, M24 x 1.5, а також внутрішні різьби G ½ B, ½ NPT та M24 x 1.5.
Чи можна використовувати TG54 у вибухонебезпечних зонах?
Так, модель має маркування вибухозахисту II 2G Ex h IIC T6 ... T1 Gb X для газових середовищ та II 2D Ex h IIIC T85 ... T450 °C Db X для пилових.
Чи підходить термометр для вібраційних застосувань?
Так, TG54 розроблений саме для важких умов експлуатації та високих вібрацій; міцний герметично ущільнений корпус зі ступенем захисту IP65 захищає механізм.
З якого матеріалу виготовлено стрижень і захисну гільзу?
Стандартно — нержавіюча сталь 304 або 316; за потреби корпус, стрижень і приєднання можуть бути виготовлені з 316L.
Чим TG54 відрізняється від інших моделей серії TG?
TG54 — це процесне виконання згідно з EN 13190 із зовнішнім коригуванням опорної температури, виконанням з регульованим стрижнем і шкалою та чотирма номінальними розмірами (63–160 мм) для оптимального монтажу.
| Модель | TG54 |
| Сімейство | TG |
| Підтип | Process bimetal thermometer |
| Діапазон температури | −70…+70 °C · −70…+30 °C · −60…+50 °C · −50…+50 °C · −50…+100 °C · −50…+200 °C · −50…+300 °C · −50…+400 °C · −50…+500 °C · −40…+40 °C · −40…+60 °C · −40…+80 °C · −40…+160 °C · −30…+30 °C · −30…+50 °C · −30…+70 °C · −20…+40 °C · −20…+60 °C · −20…+80 °C · −20…+100 °C · −20…+120 °C · −20…+140 °C · −10…+50 °C · +0…+60 °C · +0…+80 °C · +0…+100 °C · +0…+120 °C · +0…+160 °C · +0…+200 °C · +0…+250 °C · +0…+300 °C · +0…+400 °C · +0…+500 °C · +0…+600 °C |
| Клас точності | Class 1 |
| Технологічне приєднання | G ½ B½ NPTM20 x 1.5M24 x 1.5G ½ B female½ NPT femaleM24 x 1.5 female |
| Темп. процесу | −50…+600 °C |
| Матеріал зонда | Stainless steel 304, Stainless steel 316 |
| Матеріал захисної гільзи | Stainless steel 304, Stainless steel 316 |
| Темп. навколишнього середовища | −50…+70 °C |
| Ступінь захисту IP | IP65 |
| Сертифікати | CERoHS |
| Вибухозахист | II 2G Ex h IIC T6 ... T1 Gb XII 2D Ex h IIIC T85 ... T450 °C Db X |
| Тип сенсора | bimetal |
| Клас сенсора | Class 1 |
| Довжина зонда | 1000 mm |
| Діаметр зонда | 6 mm |
| Захисна гільза | Ні |
| Форма захисної гільзи | Form 4.1 |
| Мови datasheet | EN, DE |
| Basic information | |
|---|---|
| Standard | EN 13190 |
| Nominal size | ■ 63 mm[2.5 " ] ■ 80 mm[3 " ] ■ 100 mm[4 " ] ■ 160 mm[6 " ] |
| Window | ■ Instrument glass ■ Laminated safety glass ■ Polycarbonate (shatterproof) |
| Connection location | ■ Back mount (axial) ■ Lower mount (radial) ■ Back mount, adjustable stem and dial |
| Connection design | →For drawings, see page 10 |
| S | Standard (male threaded connection) |
| 1 | Plain stem (without thread) |
| 2 | Male nut |
| 3 | Union nut |
| 4 | Compression fitting (sliding on stem) |
| 4.1 | Compression fitting with support tube sliding on stem |
| Versions | ■ Standard version ■ Oil- and grease-free version ■ Silicone-oil-less version |
| Dampening, case filling | ■ Without ■ With silicone oil case filling, up to max. 250 °C [482 °F] (at the probe) |
| Material (in contact with the environment) | |
| Case, ring | ■ Stainless steel 304 ■ Stainless steel 316 |
| Elbow behind the case (only with lower mount) | ■ Stainless steel 304 ■ Stainless steel 316 |
| Scale range in °C | Measuring range 1) in °C | Scale interval in °C |
|---|---|---|
| -70 ... +70 | -50 ...+50 | 2 |
| -70 ... +30 | -60 ...+20 | 1 |
| -60 ... +50 | -50 ...+40 | 1 |
| -50 ... +50 | -40 ...+40 | 1 |
| -50 ... +100 | -30 ...+80 | 2 |
| -50 ... +200 | -20 ...+170 | 5 |
| -50 ... +300 | 0 ... 250 | 5 |
| -50 ... +400 | 0 ... 350 | 5 |
| -50 ... +500 | 0 ... 450 | 10 |
| -40 ... +40 | -30 ...+30 | 1 |
| -40 ... +60 | -30 ...+50 | 1 |
| -40 ... +80 | -20 ...+60 | 2 |
| -40 ... +160 | -20 ...+140 | 2 |
| -30 ... +30 | -20 ...+20 | 1 |
| -30 ... +50 | -20 ...+40 | 1 |
| -30 ... +70 | -20 ...+60 | 1 |
| -20 ... +40 | -10 ...+30 | 1 |
| -20 ... +60 | -10 ...+50 | 1 |
| -20 ... +80 | -10 ...+70 | 1 |
| -20 ... +100 | 0 ... 80 | 2 |
| -20 ... +120 | 0 ... 100 | 2 |
| -20 ... +140 | 0 ... 120 | 2 |
| -10 ... +50 | 0 ... 40 | 1 |
| 0 ... 60 | 10 ... 50 | 1 |
| 0 ... 80 | 10 ... 70 | 1 |
| 0 ... 100 | 10 ... 90 | 1 |
| 0 ... 120 | 10 ... 110 | 2 |
| 0 ... 160 | 20 ... 140 | 2 |
| 0 ... 200 | 20 ... 180 | 2 |
| 0 ... 250 | 30 ... 220 | 5 |
| 0 ... 300 | 30 ... 270 | 5 |
| 0 ... 400 | 50 ... 350 | 5 |
| 0 ... 500 | 50 ... 450 | 5 |
| 0 ... 600 | 100 ... 500 | 5 |
| Scale range in °F | Measuring range 1) in °F | Scale spacing in °F |
|---|---|---|
| -100 ... +150 | -70 ...+120 | 5 |
| -80 ... +120 | -40 ...+100 | 2 |
| -80 ... +240 | -50 ...+210 | 5 |
| -40 ... +120 | -20 ...+100 | 2 |
| 0 ... 140 | 20 ... 120 | 2 |
| 0 ... 200 | 20 ... 180 | 2 |
| 0 ... 250 | 30 ... 220 | 5 |
| 30 ... 300 | 60 ... 270 | 2 |
| 30 ... 400 | 80 ... 350 | 5 |
| 50 ... 400 | 100 ... 350 | 5 |
| 100 ... 800 | 200 ... 700 | 10 |
| 150 ... 750 | 200 ... 700 | 5 |
| 200 ... 1,000 | 300 ... 900 | 10 |
| Unit | ■ °C ■ °F ■ °C/°F (dual scale) ■ °F/°C (dual scale) | |
|---|---|---|
| Overtemperature stability 1) | ||
| End of scale range ≥ 50 °C [120 °F] ...≤ 120 °C [250 °F] | + 100 %overload safety referred to end of scale range | |
| End of scale range > 120 °C [250 °F] ...≤ 200 °C [400 °F] | + 50 %overload safety referred to end of scale range | |
| End of scale range > 280 °C [536 °F] ...≤ 400 °C [752 °F] | Max. 430 °C [800 °F] of end of scale range | |
| End of scale range > 400 °C [752 °F] ...≤ 600 °C [1112 °F] | Max. full scale range | |
| Dial | ||
| Scale graduation | ■ Single scale ■ Dual scale | |
| Scale colour | Single scale | Black |
| Dual scale | Red | |
| → Others on request | ||
| Material | Aluminium | |
| Pointer | ||
| Version | Adjustable pointer | |
| Pointer colour | Black | |
| Material | Aluminium |
Переглянути всі (18)
| ModelTW10 | →see data sheetTW95.10 →see data sheetTW95.11 →see data sheetTW95.12 | |
|---|---|---|
| ModelTW15 | →see data sheetTW95.15 | |
| ModelTW25 | →see data sheetTW95.25 | |
| ModelTW45 | →see data sheetTW95.45 | |
| ModelTW50 | →see data sheetTW95.50 | |
| ModelTW55 | →see data sheetTW95.55 | |
| → Special thermowells on request |
| Ambient temperature range (at the case) | Unfilled | Filled |
|---|---|---|
| Instrument glass | -40 ...+100 °C 1) [-40 ...+212 °F] | ■ -40 ...+70 °C [-40 ...+160 °F] ■ -50 ...+70 °C [-60 ...+160 °F] |
| Laminated and polycarbonate window | -40 ...+70 °C 1) [-40 ...+160 °F] | ■ -40 ...+70 °C [-40 ...+160 °F] ■ -50 ...+70 °C [-60 ...+160 °F] |
| Storage temperature range | ||
| Without liquid dampening | -50 ...+70 °C [-60 ...+160 °F] | |
| With liquid dampening | -40 ...+70 °C [-40 ...+160 °F] | |
| Max. operating pressure at stem | Max. 25 bar, static | |
| Ingress protection (IP code) per IEC/EN 60529 | ■ IP65 ■ IP66 ■ IP67 ■ IP68 (continuous immersion to 5 m[16.4 | ft]) |
| Insertion length L 1 | 63 ... 1,000 mm[2.5 ... 39 in] | |
| Minimum/maximum length is dependent on the measuring range and diameter →See table on page 7 |
| Scale range in °C | Connection location | Back mount, adjustable stem and dial | ||||
|---|---|---|---|---|---|---|
| Ø 6 | Ø 8 | Ø 6 | Ø 8 | Ø 6 | Ø 8 | |
| -70 ... +70 | 80 [3.15] | 63 [2.48] | 80 [3.15] | 80 [3.15] | 80 [3.15] | 80 [3.15] |
| -70 ... +30 | 90 [3.54] | 80 [3.15] | 100 [3.94] | 90 [3.54] | 100 [3.94] | 90 [3.54] |
| -60 ... +50 | 90 [3.54] | 80 [3.15] | 100 [3.94] | 90 [3.54] | 100 [3.94] | 90 [3.54] |
| -50 ... +50 | 90 [3.54] | 80 [3.15] | 90 [3.54] | 80 [3.15] | 90 [3.54] | 80 [3.15] |
| -50 ... +100 | 80 [3.15] | 63 [2.48] | 90 [3.54] | 80 [3.15] | 90 [3.54] | 80 [3.15] |
| -50 ... +200 | 80 [3.15] | 80 [3.15] | 90 [3.54] | 80 [3.15] | 90 [3.54] | 80 [3.15] |
| -50 ... +300 | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] |
| -50 ... +400 | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] |
| -50 ... +500 | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] |
| -40 ... +40 | 100 [3.94] | 90 [3.54] | 125 [4.92] | 100 [3.94] | 125 [4.92] | 100 [3.94] |
| -40 ... +60 | 90 [3.54] | 80 [3.15] | 90 [3.54] | 80 [3.15] | 90 [3.54] | 80 [3.15] |
| -40 ... +80 | 90 [3.54] | 80 [3.15] | 90 [3.54] | 80 [3.15] | 90 [3.54] | 80 [3.15] |
| -40 ... +160 | 80 [3.15] | 63 [2.48] | 80 [3.15] | 63 [2.48] | 80 [3.15] | 63 [2.48] |
| -30 ... +30 | 125 [4.92] | 100 [3.94] | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] |
| -30 ... +50 | 90 [3.54] | 80 [3.15] | 100 [3.94] | 90 [3.54] | 100 [3.94] | 90 [3.54] |
| -30 ... +70 | 90 [3.54] | 80 [3.15] | 100 [3.94] | 90 [3.54] | 100 [3.94] | 90 [3.54] |
| -20 ... +40 | 125 [4.92] | 90 [3.54] | 125 [4.92] | 100 [3.94] | 125 [4.92] | 100 [3.94] |
| -20 ... +60 | 90 [3.54] | 80 [3.15] | 100 [3.94] | 90 [3.54] | 100 [3.94] | 90 [3.54] |
| -20 ... +80 | 80 [3.15] | 80 [3.15] | 90 [3.54] | 80 [3.15] | 90 [3.54] | 80 [3.15] |
| -20 ... +100 | 80 [3.15] | 63 [2.48] | 80 [3.15] | 80 [3.15] | 80 [3.15] | 80 [3.15] |
| -20 ... +120 | 80 [3.15] | 63 [2.48] | 80 [3.15] | 80 [3.15] | 80 [3.15] | 80 [3.15] |
| -20 ... +140 | 80 [3.15] | 63 [2.48] | 80 [3.15] | 80 [3.15] | 80 [3.15] | 80 [3.15] |
| -10 ... +50 | 125 [4.92] | 90 [3.54] | 125 [4.92] | 100 [3.94] | 125 [4.92] | 100 [3.94] |
| 0 ... 60 | 125 [4.92] | 90 [3.54] | 125 [4.92] | 100 [3.94] | 125 [4.92] | 100 [3.94] |
| 0 ... 80 | 90 [3.54] | 80 [3.15] | 100 [3.94] | 90 [3.54] | 100 [3.94] | 90 [3.54] |
| 0 ... 100 | 80 [3.15] | 63 [2.48] | 100 [3.94] | 80 [3.15] | 100 [3.94] | 80 [3.15] |
| 0 ... 120 | 80 [3.15] | 63 [2.48] | 80 [3.15] | 80 [3.15] | 80 [3.15] | 80 [3.15] |
| 0 ... 160 | 63 [2.48] | 63 [2.48] | 80 [3.15] | 63 [2.48] | 80 [3.15] | 63 [2.48] |
| 0 ... 200 | 63 [2.48] | 63 [2.48] | 63 [2.48] | 63 [2.48] | 63 [2.48] | 63 [2.48] |
| 0 ... 250 | 80 [3.15] | 80 [3.15] | 90 [3.54] | 80 [3.15] | 90 [3.54] | 80 [3.15] |
| 0 ... 300 | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] |
| 0 ... 400 | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] |
| 0 ... 500 | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] |
| 0 ... 600 | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] |
| Scale range in °F | Connection location | |||||
|---|---|---|---|---|---|---|
| Back mount | Lower mount | Back mount, adjustable stem and dial | ||||
| Ø 6 | Ø 8 | Ø 6 | Ø 8 | Ø 6 | Ø 8 | |
| -100 ... +150 | 90 [3.54] | 80 [3.15] | 90 [3.54] | 90 [3.54] | 90 [3.54] | 90 [3.54] |
| -80 ... +120 | 90 [3.54] | 80 [3.15] | 100 [3.94] | 90 [3.54] | 100 [3.94] | 90 [3.54] |
| -80 ... +240 | 90 [3.54] | 80 [3.15] | 90 [3.54] | 80 [3.15] | 90 [3.54] | 80 [3.15] |
| -40 ... +120 | 100 [3.94] | 90 [3.54] | 125 [4.92] | 100 [3.94] | 125 [4.92] | 100 [3.94] |
| 0 ... 140 | 90 [3.54] | 80 [3.15] | 100 [3.94] | 90 [3.54] | 100 [3.94] | 90 [3.54] |
| 0 ... 200 | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] |
| 0 ... 250 | 80 [3.15] | 63 [2.48] | 80 [3.15] | 80 [3.15] | 80 [3.15] | 80 [3.15] |
| 30 ... 300 | 80 [3.15] | 63 [2.48] | 80 [3.15] | 80 [3.15] | 80 [3.15] | 80 [3.15] |
| 30 ... 400 | 63 [2.48] | 63 [2.48] | 63 [2.48] | 63 [2.48] | 63 [2.48] | 63 [2.48] |
| 50 ... 400 | 63 [2.48] | 63 [2.48] | 63 [2.48] | 63 [2.48] | 63 [2.48] | 63 [2.48] |
| 100 ... 800 | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] |
| 150 ... 750 | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] |
| 200 ... 1,000 | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4.92] | 125 [4,92] |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ATEX directive Hazardous areas - Ex h Zone 1 gas II 2G Ex h IIC T6 ...T1 Gb X Zone 21 dust II 2D Ex h IIIC T85 ...T450 °C Db | European Union | |
| KazInMetr Metrology, measurement technology | Kazakhstan | |
| - | MTSCHS Permission for commissioning | Kazakhstan |
| Uzstandard Metrology, measurement technology | Uzbekistan | |
| - | CRN Safety (e.g. electr. safety, overpressure, ...) DNV GL | Canada |
| Type approval for the shipbuilding industry - Nominal size: 63 mm[2.5"], 80 mm[3"], 100 mm[4"] - Dampening:With liquid dampening - Maximum insertion length: 500 mm[19.69 in] Location classification: Humidity DNVGL-CG-0339, section 3, class B Salt fog DNVGL-CG-0339, section 3, class D Vibration DNVGL-CG-0339, section 3, class B Use of a thermowell/protection tube is mandatory. | International |
| Certificates | ■ 2.2 test report ■ 3.1 inspection certificate with 3 test points (optionally with 5 test points) |
|---|
| SW Nominal size | G 1 Process con- nection | Ø d d Bauform 3 Dimensions in mm[ in ] Bauform Design | |||
|---|---|---|---|---|---|
| NS in mm["] | G | i | SW | d 4 | 3073050.06 Design 3 Ø d |
| 63, 80, 100, 160 [2,5, 3, 4, 6] SW | i i l G½B | 1 l 2 14 [0.55] G Ø d 4 | 27 [1.06] Ø d | 26 [1.02] | ■ 6 [0.24] ■ 8 [0.32] Bauform 1 |
| SW | G ½NPT i | l 2 19 [0.75] l 2 | Ø d 22 [0.87] | - | 3073050.06 Bauform 4 ■ 6 [0.24] ■ 8 [0.32] Design 1 3073050.06 |
| Nominal size | L Process connection l | Dimensions in mm[ in ] | ||
|---|---|---|---|---|
| NS in mm["] SW | G ca.40 i | i 1 | SW d 4 | Ø d |
| 63, 80, 100, 160 [2,5, 3, 4, 6] | G½B | 20 [0.79] | 27 [1.06] Ø d Ø G | ■ 6 [0.24] ■ 8 [0.32] Bauform 3073050.06 |
| M18 x 1.5 L | 17 [0.67] l 2 | 22 [0.87] | ■ 6 [0.24] ■ 8 [0.32] Design 4.1 |
| Nominal size | Dimensions in mm[ in ] G Ø Ø d | |||
|---|---|---|---|---|
| NS in mm["] | SW d 1 | G l Ød | a for axial | Ø d 3073050.06 a for adjustable stem and dial 3073050.06 |
| 63, 80, 100, 160 [2,5, 3, 4, 6] | 18 [0.82] | 8 [0.32] l 1 | 28 [1.1] l 2 SW | 30 [1.18] l 1 |
| Nominal size | Process connection | Dimensions in mm[ in ] | ||
|---|---|---|---|---|
| NS in mm["] | G L | i l 2 | SW | Ø d |
| 63, 80, 100, 160 [2,5, 3, 4, 6] SW 25 | G½B i | 8.5 [0.34] | 27 [1.06] d 4 | ■ 6 [0.24] ■ 8 [0.32] |
| Ø22 | M24 x 1.5 | 13.5 [0.53] | 32 [1.26] Ø d Ø G | ■ 6 [0.24] ■ 8 [0.32] 3073050.06 |
| Nominal size | Process con- nection | l 2 Dimensions in mm["] | |||
|---|---|---|---|---|---|
| NS in mm["] | ca.40 G | l 1 i | SW | d 4 | Ø d |
| 63, 80, 100, 160 [2,5, 3, 4, 6] | G½B | L 14 [0.55] | 27 [1.06] | 26 [1.02] | ■ 6 [0.24] ■ 8 [0.32] |
| ½NPT | 19 [0.75] | 22 [0.87} | - | ■ 6 [0.24] ■ 8 [0.32] |
| Nominal size | Process con- nection | Dimensions in mm["] | |||
|---|---|---|---|---|---|
| NS in mm["] | G | i | SW | d 4 | Ø d |
| 63, 80, 100, 160 [2,5, 3, 4, 6] | G½B | 14 [0.55] | 27 [1.06] | 26 [1.02] | ■ 6 [0.24] ■ 8 [0.32] |
| ½NPT | 19 [0.75] | 22 [0.87} | - | ■ 6 [0.24] ■ 8 [0.32] |
| Nominal size | Dimensions in mm[ in ] | |||||||
|---|---|---|---|---|---|---|---|---|
| NS in mm["] | Ø D | Ø d | b | b 1 1) | b 2 | F | ||
| G thread | NPT thread | G thread | NPT thread | |||||
| 63 [2,5] | 70 [2.76] | ■ 6 [0.24] ■ 8 [0.32] | 24 [0.95] | 45 [1.77] | 38 [1.5] | 39 [1.54] | 81 [3.19] | 77 [3.03] |
| 80 [3] | 83 [3.27] | ■ 6 [0.24] ■ 8 [0.32] | 23 [0.91] | 44 [1.73] | 37 [1.46] | 38 [1.5] | 88 [3.47] | 84 [3.31] |
| 100 [4] | 107 [4.21] | ■ 6 [0.24] ■ 8 [0.32] | 24 [0.95] | 45 [1.77] | 38 [1.5] | 39 [1.54] | 100 [3.94] | 95 [3.74] |
| 160 [6] | 167 [6.58] | ■ 6 [0.24] ■ 8 [0.32] | 24 [0.95] | 45 [1.77] | 38 [1.5] | 39 [1.54] | 130 [5.12] | 125 [4.92] |
| Nominal size | Dimensions in mm[ in] | ||||
|---|---|---|---|---|---|
| NS in mm["] | Ø D | Ø d | b | b 3 | F |
| 63 [2,5] | 70 [2.76] | ■ 6 [0.24] ■ 8 [0.32] | 24 [0.95] | 65 [2.56] | 67 [2.64] |
| 80 [3] | 83 [3.27] | ■ 6 [0.24] ■ 8 [0.32] | 23 [0.91] | 64 [2.52] | 67 [2.64] |
| 100 [4] | 107 [4.21] | ■ 6 [0.24] ■ 8 [0.32] | 24 [0.95] | 65 [2.56] | 67 [2.64] |
| 160 [6] | 167 [6.58] | ■ 6 [0.24] ■ 8 [0.32] | 24 [0.95] | 65 [2.56] | 67 [2.64] |
Не знайшли відповіді у документації? Інженер відповість впродовж робочого дня.
Запитати інженера →62 стандартних артикулів сімейства TG
Якщо знаєте код — оберіть напряму. Якщо ні — користуйтесь конфігуратором у режимі «01».
