حاجز غشائي (Diaphragm seal) مع وصلة توصيل بالفلنجة
الوصف
تُستخدم أغطية/حواجز الغشاء (Diaphragm seals) لحماية أجهزة قياس الضغط في التطبيقات التي تتعامل مع وسائط صعبة. في أنظمة أغطية الغشاء، يقوم غشاء غطاء الغشاء بإحداث الفصل بين الجهاز والوسط. يتم نقل الضغط إلى جهاز القياس عبر سائل التعبئة (system fill fluid) الموجود داخل نظام غطاء الغشاء.
لتنفيذ تطبيقات العملاء الصعبة، تتوفر مجموعة واسعة من التصاميم والمواد وسوائل التعبئة الخاصة بالنظام.
للحصول على معلومات تقنية إضافية حول أغطية الغشاء وأنظمة أغطية الغشاء، يُرجى الرجوع إلى IN 00.06 "Application, operating principle, designs".

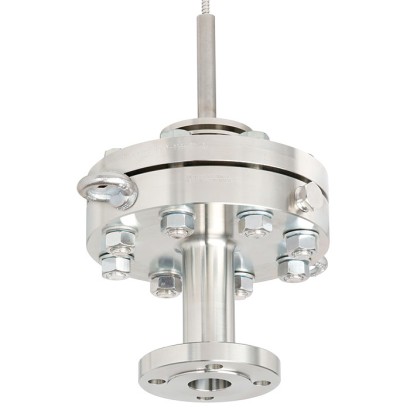

نسخة مقاومة لدرجات الحرارة المرتفعة، الطراز 990.45
الطراز 990.45 هو نسخة مقاومة لدرجات الحرارة المرتفعة وتتكون من جسم غطاء الغشاء العلوي والسفلي. يمكن تصميم جسم غطاء الغشاء السفلي بشكل اختياري مع وصلات تنظيف/غسل (flushing connections).
تم تطوير هذه المكونات بشكل صريح لتطبيقات تتعامل مع وسائط شديدة السخونة. يتوفر توصيل العملية (process connection) بالأبعاد المعتمدة وفقًا للأبعاد القياسية المتعارف عليها في هذا السوق.
يتم عادةً تركيب غطاء الغشاء على جهاز القياس عبر شعيرة/أنبوب شعري مرن (flexible capillary).
أنظمة أغطية الغشاء مع الطراز 990.45
المزايا
- المقاسات المعيارية والأقطار الاسمية الشائعة متوفرة
- عند اختيار مواد خاصة، تُصنع جميع الأجزاء الملامسة للوسط من المادة المختارة
- إصدار متوفر بوصلات غسل مدمجة
الأسئلة والأجوبة
ما هو الحد الأقصى لدرجة حرارة الوسط الذي يتحمله هذا الحاجز الغشائي؟
الطراز 990.45 نسخة لدرجات الحرارة العالية حتى 450 °C [842 °F]، وهو مخصص بشكل خاص للعمليات ذات درجات حرارة الوسط من 360 °C [680 °F] وما فوق.
هل يتحمل الطراز 990.45 درجات حرارة محيطة مرتفعة؟
لا؛ نطاق درجة الحرارة المحيطة هو -20 … +60 °C، بينما تُقاس درجة الحرارة العالية في الوسط نفسه.
ما هي وصلات العملية المتوفرة؟
تتوفر الوصلات بالأقطار الاسمية DN 25, DN 50, DN 80 وبأحجام البوصات 1", 1 ½" (1½"), 2", 3"، وفق الأبعاد القياسية المتعارف عليها في هذا السوق.
ما هي مواد الأجزاء الملامسة للوسط؟
متوفرة: Stainless steel 1.4878 (321H)، Stainless steel 1.4435 (316L)، وStainless steel 1.4435 (316L) مع طلاء ذهبي. عند اختيار مواد خاصة، تُصنع جميع الأجزاء الملامسة للوسط من المادة المختارة.
هل يناسب هذا الطراز الوسائط المتبلورة أو عالية اللزوجة؟
لا؛ الطراز 990.45 مناسب للوسائط العدوانية الغازية والسائلة التي ليست عالية اللزوجة ولا متبلورة.
ما الشهادات المتوفرة لهذا المنتج؟
تتوفر شهادات فحص المواد وفق EN 10204 2.2 وEN 10204 3.1.
ماذا يميز الطراز 990.45 عن باقي طرازات حواجز الغشاء؟
تم تصميمه صراحةً كنسخة لدرجات الحرارة المرتفعة حتى 450 °C بغشاء داخلي، ويتوفر اختيارياً بوصلات تنظيف/غسل (flushing connections) مدمجة في جسم الحاجز السفلي. ---
| الطراز | 990.45 |
| السلسلة | 990 |
| النوع الفرعي | Diaphragm seal with flange connection |
| وصلة العملية | DN 25DN 50DN 801"2"3"1 ½" |
| درجة حرارة العملية | −20…+450 °C |
| مادة العلبة | Stainless steel 1.4404 (316L) |
| مادة الأجزاء الملامسة | Stainless steel 1.4878 (321H), Stainless steel 1.4435 (316L), Stainless steel 1.4435 (316L) with gold plating |
| حرارة المحيط | −20…+60 °C |
| الشهادات | EN 10204 2.2EN 10204 3.1 |
| لغات ورقة البيانات | EN |
| Medium temperature range 1) 2) | -20 ...+450 °C [-4 ...+842 °F] |
|---|---|
| Ambient temperature range | -20 ...+60 °C [-4 ...+140 °F] |
| Certificates | ■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, material proof, indication accuracy for diaphragm seal systems) ■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts, indication accuracy for diaphragm seal systems) |
|---|
| DN | PN | Dimensions in mm[in] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D 1 | D 2 | k | H | d 1 | d 2 | d 3 | d 4 | b 1 | b 2 | f | ||
| 25 | 40 | 115 [4.528] | 200 [7.874] | 85 [3.346] | 180 [7.087] | 43 [1.693] | 4 x 14 [4 x 0.551] | 34.5 [1.358] | 68 [2.677] | 18 [0.709] | 34 [1.339] | 2 [0.079] |
| 50 | 40 | 165 [6.496] | 200 [7.874] | 125 [4.921] | 182 [7.165] | 78 [3.071] | 4 x 18 [4 x 0.709] | 62 [2.441] | 102 [4.016] | 20 [0.787] | 34 [1.339] | 2 [0.079] |
| 80 | 40 | 200 [7.874] | 200 [7.874] | 160 [6.299] | 186 [7.323] | 112 [4.409] | 8 x 18 [8 x 0.709] | 95 [3.74] | 138 [5.433] | 24 [0.945] | 34 [1.339] | 2 [0.079] |
| DN | Class | Dimensions in mm[in] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D 1 | D 2 | k | H | d 1 | d 2 | d 3 | d 4 | b 1 | b 2 | f | ||
| 1" | 400 / 600 | 125 [4.921] | 210 [8.268] | 88.9 [3.50] | 209 [8.228] | 48 [1.890] | 4 x 19 [4 x 0.748] | 26.5 [1.043] | 70 [2.756] | 23.9 [0.941] | 40 [1.575]] | 6.4 [0.252] |
| 1 ½" | 400 / 600 | 155 [6.102] | 210 [8.268] | 114.3 [4.500] | 214 8.425] | 64 [2.520] | 4 x 22 [4 x 0.866] | 40.9 [1.61] | 90.5 [3.563] | 28.7 [1.130] | 40 [1.575]] | 6.4 [0.252] |
| 2" | 400 / 600 | 165 [6.496] | 210 [8.268] | 127 [5.000] | 218 [8.583] | 78 [3.071] | 8 x 19 [8 x 0.748] | 52.5 [2.067] | 108 [4.252] | 33.4 [1.315] | 40 [1.575]] | 8 [0.315] |
| 3" | 400 / 600 | 210 [8.268] | 210 [8.268] | 168.3 [6.626] | 225 [8.74] | 101 [3.976] | 8 x 22 [8 x 0.866] | 78 [3.071] | 146 [5.748] | 39.8 [1.567] | 40 [1.575]] | 8 [0.315] |
عرض الكل (8)
| Model | Description | Order number | |
|---|---|---|---|
| 910.27 | Flushing ring for flange-connection diaphragm seals →See data sheet AC 09.05 | On request | |
| IVM | Monoflange, process and instrument version →See data sheet AC 09.17 | On request | |
| IBF2, IBF3 | Monoblock with flange connection →See data sheet AC 09.25 | On request | |
| 910.16 | Instrument mounting bracket form H per DIN 16281, 100 mm, aluminium, black | 9091858 | |
| Instrument mounting bracket form H per DIN 16281, 100 mm, stainless steel | 9091882 | ||
| →See data sheet AC 09.05 | On request |
| Material | Unified numbering system (UNS) |
|---|---|
| Stainless steel 316L (1.4404 or 1.4435) | S31603 |
| Stainless steel 904L (1.4539) | N08904 |
| Stainless steel 321 (1.4541) | S32100 |
| Stainless steel 316Ti (1.4571) | S31635 |
| Stainless steel 1.4466 (urea grade) | S31050 |
| Duplex 2205 (1.4462) | S31803 |
| Superduplex 1.4410 | S32750 |
| Tantalum (also lining) | R05200 |
| Hastelloy C276 (2.4819) | N01276 |
| Hastelloy C22 (2.4602) | N06022 |
| Inconel 600 (2.4816) | N06600 |
| Incoloy 825 (2.4858) | N08825 |
| Inconel 625 (2.485) | N06625 |
| Monel 400 (2.4360) | N04400 |
| Nickel 200 (2.4066) | N02200 |
| Nickel 201 (2.4068) | N02201 |
| Titanium 3.7035 (class 2) | R50400 |
| Titanium 3.7235 (class 7) | R52400 |
| Zirconium GR702 | R60702 |
| Designation | Identi- fication number | Solidi- fication point | Boiling/ degradation point | Density at 25 °C | Kin.Viscosity at 25 °C | Remark |
|---|---|---|---|---|---|---|
| KN | °C | °C | g/cm³ | cSt | ||
| Silicone oil | 2 | -45 | +300 | 0.96 | 54.5 | Universal application |
| Glycerine | 7 | -35 | +240 | 1.26 | 759.6 | FDA 21 CFR 182.1320 |
| Silicone oil | 17 | -90 | +200 | 0.92 | 4.4 | Low temperatures |
| Halocarbon | 21 | -60 | +175 | 1.89 | 10.6 | Oxygen 1) and chlorine |
| Methylcyclopentane | 30 | -130 | +60 | 0.74 | 0.7 | For very low temperatures |
| High-temperature silicone oil | 32 | -25 | +400 | 1.06 | 47.1 | For high temperatures |
| Neobee® M-20 | 59 | -35 | +260 | 0.92 | 10.0 | FDA 21 CFR 172.856, 21 CFR 174.5 |
| DI water | 64 | +4 | +85 | 1.00 | 0.9 | For ultrapure media |
| Silicone oil | 68 | -75 | +250 | 0.93 | 10.3 | |
| DI water/propanol mixture | 75 | -30 | +60 | 0.92 | 3.6 | For ultrapure media |
| Medicinal white mineral oil | 92 | -15 | +260 | 0.85 | 45.3 | FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, SP |
| Maximum temperature | Maximum oxygen pressure |
|---|---|
| to 60 °C | 50 bar |
| > 60 °C to 100 °C | 30 bar |
| > 100 °C to 175 °C | 25 bar |
