Milltronics ZSS это реле числа оборотов/состояния покоя высокой нагрузки. Бесконтактный прибор обеспечивает недорогой контроль процесса даже в сложных условиях.
Особенности
- Максимальное расстояние 38 мм (1.5”) между ZSS и измеряемым предметом
- Надежный и практически не нуждающийся в ТО, подходит для сложных условий эксплуатации
- Один перекидной контакт (SPDT)
- Недорогой контроль процесса
Область применения
Milltronics ZSS это реле числа оборотов/состояния покоя высокой нагрузки. Бесконтактный прибор обеспечивает недорогой контроль процесса даже в сложных условиях. К типичным сферам применения относятся приводные и натяжные валы, валы двигателей и транспортерные шнеки.
Прочный прибор нечувствителен к пыли, грязи, отложениям и влажности. Тем самым он является идеальным средством для использования в промышленности основных материалов (например, горная промышленность, присадки и цемент). Система работает и там, где измерение с помощью других систем невозможно. Благодаря своему бесконтактному дизайну оно не нуждается ни в смазке, ни в чистке, и кроме этого не подвергается износу. Затраты на отказ и чистку, возникающие при неполадках на транспортерах, сокращаются. Реле числа оборотов помогает минимизировать потери, предотвратить ущерб и опасность воспламенения из-за проскальзывания ленты в ременном приводе, а также предупреждает о прочих неисправностях транспортировочной установки.
ZSS имеет задержки старта по выбору и один перекидной контакт. Оно размещено в феноловом корпусе и работает в температурном диапазоне от -40 до 60 °C (-40 to +140 °F).
Дизайн
Монтаж
Смонтировать ZSS с помощью прилагаемого монтажного фланца на виброустойчивое основание. Свободное пространство между зондом и измеряемым предметом должно быть достаточно большим, чтобы не допустить возможных повреждений. Передняя сторона зонда может быть удалена макс. на 38 мм (1.5”) от передней стороны предмета размером 25 x 25 x 50 мм (1 x 1 x 2”). Зонд ZSS реагирует на боковые искажения своего магнитного поля. Если он реагирует на препятствие, то необходимо его переставить или смонтировать металлическую панель (сталь) в качестве экрана между зондом и препятствием. Если возможно, смонтировать ввод кабеля направленным вниз, чтобы в корпусе не образовывалось конденсата. Подключение зонда с помощью гибкого кабеля облегчает его демонтаж и выравнивание.

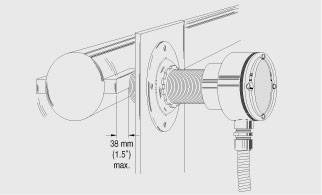

Монтаж реле числа оборотов
Технические данные
| Принцип работы | |
|---|---|
| Принцип измерения | Нарушение магнитного поля металлическим объектом |
| Типичное приложение | Контроль числа оборотов в сложных условиях |
| Выход | |
| Контакт | 1 перекидной контакт (S.P.D.T.), ном. мощность 5 A при AC 250 V, режим Failsafe |
| Задержка времени | Задержка старта : 3 сек. ± 1 фикс. |
| Задержка состояния покоя (выбор через общую перемычку) | - 5 сек. ±1 (мин. скорость 10 до 15 ppm) или - 10 сек. ±2 (мин. скорость 5 до 7,5 ppm) |
| Рабочие условия | |
| Рабочая температура | -40 до +60 °C (-40 до +140 °F) |
| Конструктивные особенности | |
| Корпус зонда | Фенол и алюминий |
| Подключение к процессу | 2” NPSL |
| Соединительный короб | Алюминий, ввод кабеля 3/4” NPT, 4 винтовые клеммы для макс. размера кабеля 12 AWG |
| Уплотнение | Neoprene |
| Дисплей | Красный светодиод для состояния коммутации |
| Класс защиты корпуса | NEMA 4 style/IP65 |
| Динамический диапазон | Мин. 6 или 12 импульсов в минуту*Макс. 2400 импульсов в минуту |
| Вес | 2 кг (4.4 lbs) |
| Питание | - 115 V AC/50-60 Гц, 10 VA - 230 V AC/50-60 Гц, 10 VA - ± 10% номинального напряжения |
| Допуски | CSA общее использование НЕ совместим с CE |

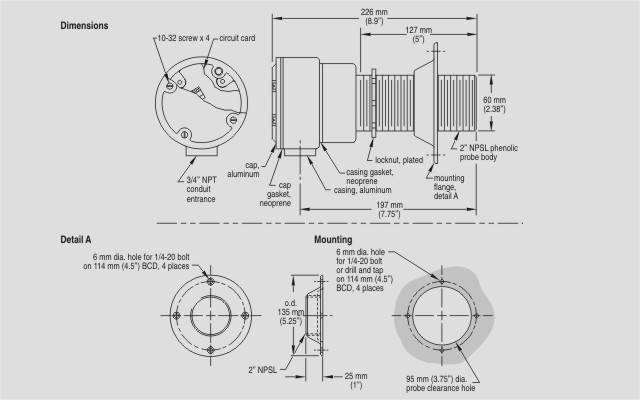

Чертеж

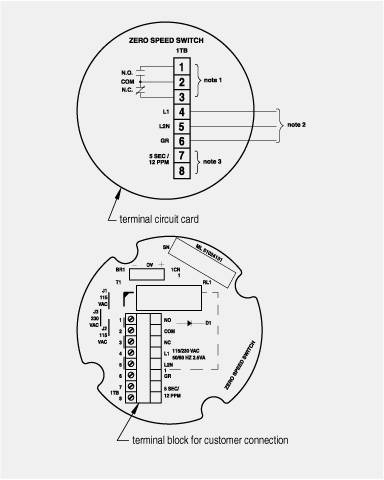

##### Схема подключения
Подключение реле числа оборотов
Беспотенциальные контакты изображены в отключенном состоянии (ток покоя).
ZSS может работать с AC 115 или 230 V. Учитывать выбор правильного напряжения. При недостаточном напряжении зонд не будет работоспособным. Слишком высокое напряжение может привести к сильным повреждениям прибора.
Для получения задержки состояния покоя в 5 сек. (при 12 импульсах в минуту), необходимо перемкнуть клеммы 1TB-7/8. Без перемычки задержка составляет 3 сек. для 6 PPM.
Режим AC 115 V: установить только перемычки J1 и J2. Режим AC 230 V: установит только перемычку J3
Заказные данные [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| PBD:92712000 | ДАТЧИК НУЛЕВОЙ СКОРОСТИ, ПИТНИЕ: 115 VAC KEIN CE-ZEICHEN | 2 | 6 - 8 недель (C) | 1 |
| PBD:92722000 | ДАТЧИК НУЛЕВОЙ СКОРОСТИ, ПИТНИЕ: 230 VAC KEIN CE-ZEICHEN | 2 | 6 - 8 недель (C) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7MH7723-1CR | LOCKNUT,MSP-3,MSP-12,XPP-5, SPARE | 0.2 | 6 - 8 недель (C) | 1 |
| 7MH7723-1CS | MOUNTING FLANGE,MSP-3,MSP-12, XPP-5, SPARE | 0.56 | 6 - 8 недель (C) | 1 |
| 7ML1998-5DF01 | MANUAL FOR ZERO SPEED SWITCH (ZSS), IN ENGLISH | 0.25 | 6 - 8 недель (C) | 1 |
| 7ML1998-5DF31 | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | 1 | 6 - 8 недель (C) | 1 |
