SITRANS CU 02 - блок обработки для акустического сенсора SITRANS AS 100 с различными функциями контроля.
Особенности
- Выход 4 до 20 мА
- Два программируемых реле
- Настраиваемая , независимая задержка времени для каждого реле
- Настраиваемая задержка старта
- Простой монтаж на DIN-шину
- Встроенная защита программирования паролем
Область применения
SITRANS CU 02 принимает входные сигналы DC 0 до 10 V от сенсора SITRANS и предоставляет релейные и аналоговые выходы как интерфейс к процессу.
Функции
Система может быть сконфигурирована на точки коммутации для индикации различных рабочих состояний (например, сильный, слабый или отсутствие потока материала). Через выход 4 ... 20 мА система может быть включена в контрольный контур тока. Таким образом возможен контроль тенденции пропорционально сигналу сенсора.
Два свободно программируемых, независимых реле могут управлять тревогами или коммутационными приборами. Тревога может запускаться либо выше/ниже точки коммутации, либо в пределах диапазона. Значения показываются на месте на ЖКД CU 02.
Технические данные
| Принцип работы | |
|---|---|
| Принцип измерения | Контрольный блок акустического сенсора |
| Вход | |
| Питание сенсора | DC 26 V, от сенсора |
| Вход | DC 0 до 10 V, от сенсора |
| Выход | |
| Выходной сигнал | 4 до 20 мА изолированный, 2 перекидных контакта - с или без блокировки – 5 А при AC 250 V омной нагрузки |
| Макс. нагрузка | 750 Ω |
| Точность | |
| Частота | 24 ГГц FMCW |
| Рабочие условия | |
| Условия установки | |
| - Монтаж | Внутри |
| - Altitude | макс. 2.000 м |
| Внешние условия | |
| - Внешняя температура для корпуса | -20 до +50 °C (-4 до +122 °F) |
| - Относительная влажность | 80% для температур до 50°C |
| - Класс защиты | IP20 |
| - Категория монтажа | II |
| - Степень загрязнения | 2 |
| Конструктивные особенности | |
| - Вес | 550 g (18 oz) |
| - Размеры (Ш x В x Г) | 55 мм x 75 мм x 110 мм (2.2" x 3" x 4.4") |
| - Материал корпуса | Polycarbonate |
| - Монтаж | Шина DIN (DIN 46277 или DIN EN50022), или полевой корпус, расстояние от сенсора 500 м (1500 ft) |
| - Кабель | 3 24 AWG, экранированный. Монтаж на расстоянии 500 м (1500 ft) от сенсора |
| Дисплей | ЖКД, 3-позиционный, 9 мм (0.35"), и графические символы для индикации рабочих состояний |
| Питание | AC 100, 115, 200, 230 V ± 15% 50/60 Hz, Werkseinstellung, max. Leistungsaufnahme : 10 VA |
| - Напряжение питания | AC 100, 115, 200, 230 V ±15% 50/60 Гц, заводская установка |
| - Потребляемая мощность | Макс. 10 VA |
| Допуски | CSANRTL/C, CE |

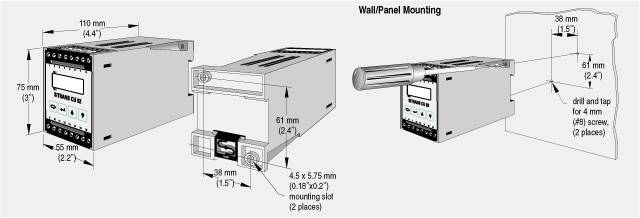

Чертеж
Размеры SITRANS CU 02

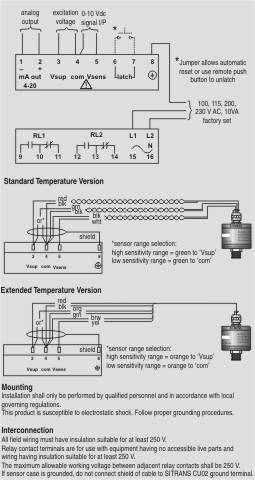

Схема подключения
Соединения SITRANS CU 02
Заказные данные [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7MH7562-... | БЛОК УПРАВЛЕНИЯ CU02 ДЛЯ SITRANS AS100 УСТАНОВКА НА DIN РЕЙКУ, ВЫХОД 4-20МАCD.CD. | 0.4 | по запросу (D) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7ML1998-5DN01 | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SITRANS CU 02 АНГЛ. ЯЗ. | 0.3 | 3 - 5 недель (A) | 1 |
| 7ML1998-5DN11 | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SITRANS CU 02 ФРАНЦУЗСКИЙ ЯЗ. | 0.3 | 6 - 8 недель (C) | 1 |
| 7ML1998-5DN21 | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SITRANS CU 02 ИСПАНСКИЙ ЯЗ. | 0.3 | по запросу (D) | 1 |
| 7ML1998-5DN31 | ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ SITRANS CU 02 НЕМЕЦКИЙ ЯЗЫК | 0.032 | 6 - 8 недель (C) | 1 |
| 7ML1998-5DN41 | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SITRANS CU 02 ГОЛЛАНДСКИЙ ЯЗ. | 0.3 | по запросу (D) | 1 |
