SITRANS AS 100 - акустический сенсор для контроля потока материала. Он регистрирует звуковые волны высокой частоты, создаваемые установками и материалом в движении. Сенсор немедленно реагирует на изменения в потоке материала, предупреждая тем самым дополнительные расходы на устранение засоров, отсутвие материала или отказ установки (например, из-за разрыва рукавного фильтра).
Особенности
- Бесконтактный
- Крепление ввинчиванием/привинчиванием или приклеиванием
- Аналоговый выход
- Высокая и низкая степень чувствительности
Область применения
Распространенными случаями использования являются гранулы, орошок и практически любые сыпучие вещества в трубах, асыпных желобах или на вибрационных, гравитационных и невматических конвейерных установках.
Вместе с контрольным блоком SITRANS CU 02 возможна истемная конфигурация на точки коммутации для индикации азличных рабочих состояний (например, сильный, слабый или тсутствие потока материала). Через выход 4-20 mA система ожет быть интегрирована в контрольный контур тока. Два вободно программируемых, независимых реле могут управлять тревогами или коммутационными приборами.
Дизайн
Практически не требующий технического обслуживания сенсор монтируется снаружи и не имеет подвижных частей. От пыли и влаги он защищен корпусом из нерж.стали 304 или 303. Двойной диапазон работы предлагает очень широкий спектр применения.

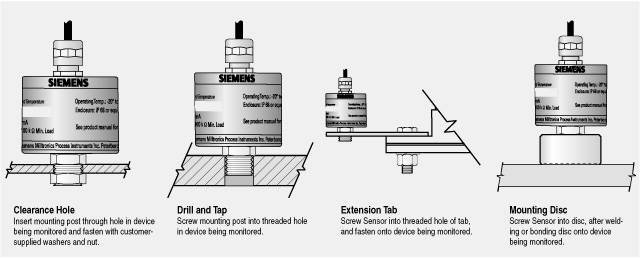

Монтаж SITRANS AS 100
Технические данные
| Принцип работы | |
|---|---|
| Operating principle | Акустическая регистрация высокочастотных звуковых волн, вызванных столкновением и трением материала или механических частей |
| Typical application | - Определение разрыва рукавных фильтров в пылесборниках - Регистрация материала в пневматических транспортерах |
| Конструкция | |
| Стандартная | Стандартный диапазон рабочих температур |
| Расширенная | Расширенный диапазон рабочих температур |
| Эксплуатация | |
| Относительная чувствительность | 0.5% / ºC значения индикации, среднее значение на рабочий диапазон |
| Выход | Аналоговый, 0,08 до DC 10 V номинально, мин. нагрузка 100 KΩ |
| Условия использования | |
| Рабочая температура для корпуса | |
| - Стандарт | -20 до +80 °C (-4 до +176 °F) |
| - Расширенный | -40 до +125°C (-40 до +257 °F) |
| Конструктивные особенности | |
| Вес | 0.4 кг (1 lb) |
| Корпус | Housing: AISI 304 (1.406) нерж. сталь (нерж. сталь 303 версии Class II) |
| Класс защиты | IP68 (водонепроницаемый) |
| Кабель | |
| - Стандарт | 4 м (13 ft) кабель, обшивка PVC, 3 скрученные пары, 24 AWG, экранированный |
| - Расширенный | 4 м (13 ft) кабель, обшивка из термопластичного эластомера, 6-ти проводный, 24 AWG (0.25 мм2), экранированный |
| Питание | 20 до 30 V DC, 18 мА (typical) |
| Допуски | CE, как опция FM/CSA Class II, Div. 1, Group E, F и G |
Чертеж

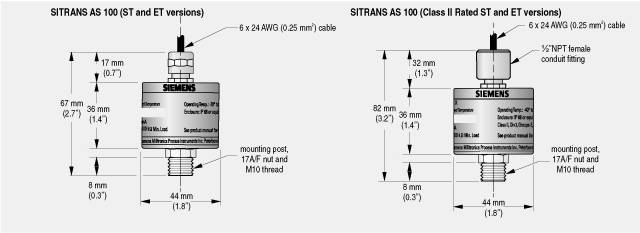

Размеры SITRANS AS 100

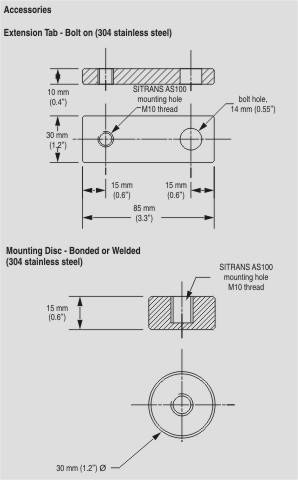

Принадлежности SITRANS AS 100

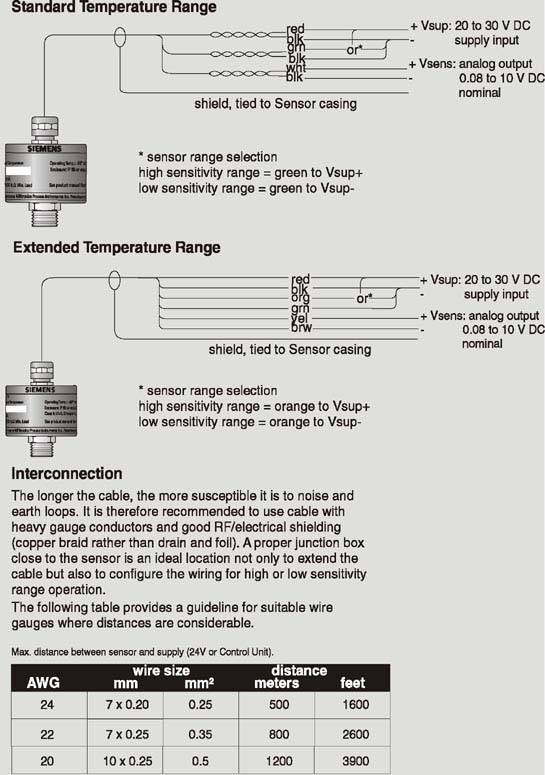

Схема подключения
Соединения SITRANS AS 100
Заказные данные [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7MH7560-..... | SITRANS AS100 АКУСТИЧЕСКИЙ ДАТЧИК С ВЫХОДОМ 4-20МА | 0.55 | по запросу (D) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7MH7723-1AA | ПРИНАДЛЕЖНОСТЬ ДЛЯ AS 100 | 0.1 | 3 - 5 недель (A) | 1 |
| 7MH7723-1AB | ПРИНАДЛЕЖНОСТЬ ДЛЯ AS 100 | 0.05 | 3 - 5 недель (A) | 1 |
| 7MH7723-1BV | KIT,AS100,STD TEMP ADAPTER,M20 | 0.4 | 6 - 8 недель (C) | 1 |
| 7MH7723-1BW | KIT,AS100,STD TEMP ADAPTER, 1/2 NPT | 0.4 | 6 - 8 недель (C) | 1 |
| 7MH7723-1BX | KIT,AS100,EXT TEMP ADAPTER, 1/2 NPT | 0.4 | 6 - 8 недель (C) | 1 |
| 7ML1998-5DM02 | MANUAL,SITRANS AS 100,ENGLISH | 0.3 | 3 - 5 недель (A) | 1 |
| 7ML1998-5DM12 | MANUAL,SITRANS AS 100,FRENCH | 0.15 | 3 - 5 недель (A) | 1 |
| 7ML1998-5DM21 | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ AS100 ИСПАНСКИЙ ЯЗЫК | 0.3 | 6 - 8 недель (C) | 1 |
| 7ML1998-5DM32 | MANUAL, SITRANS AS100, GERMAN | 0.031 | 6 - 8 недель (C) | 1 |
| 7ML1998-5DM41 | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SITRANS AS100 ГОЛЛАНДСКИЙ ЯЗ. | 0.3 | по запросу (D) | 1 |
