Система комплексного управления и контроля наливными постами, далее Система предназначена для автоматизированного контроля и управления отгрузки топлива с 2-х терминалов. Количество отгружае-мого топлива задается с панели, установленной по месту. Дозировка осуществляется с использованием массового расходомера Siemens с погрешностью измерения 0,15%.

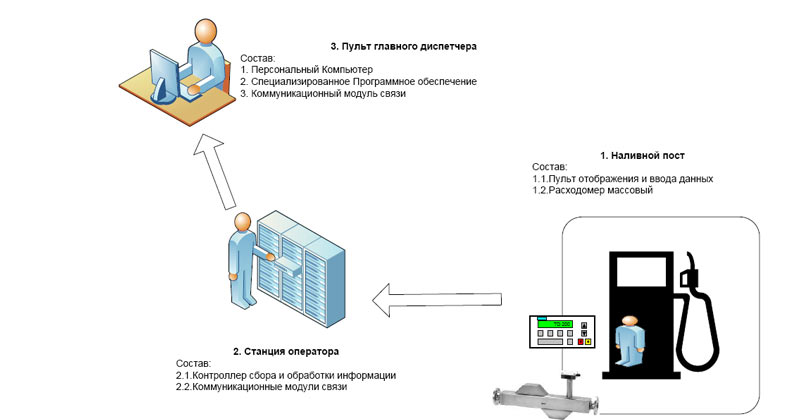

Описание работы Системы.
1.Наливной пост
Дежурный оператор задает на панели необходимый объем для отгрузки топлива. После нажатия кнопки «СТАРТ» на панели, система включает электродвигатель и начинается процесс отгрузки, используя в качестве дозирующего устройства массовый расходомер Siemens. При достижении заданного параметра, Система отключает двигатель. По желанию Заказчика Система может осуществлять контроль аварийных ситуаций электродвигателей насосов.
2.Станция оператора
Станция оператора осуществляет сбор, обработку, преобразования передачу и обмен данными.
3.Пульт главного диспетчера
На пульте главного диспетчера Системы отображаются текущие параметры отгрузки:
заданное значение отгружаемого объема и/или массы топлива,
фактическое значение объема и/или массы топлива,
плотность топлива
температура топлива
По согласованию с Заказчиком разрабатывается архив параметров с гибким формированием отчетов.
Система может отслеживать, определять и сигнализировать о возникающих различных событиях, как рабочих, так и аварийных, и, без участия оператора, может осуществлять необходимую заранее установленную последовательность действий для продолжения производственного процесса и/или предотвращения аварии – в случае нештатной ситуации.
Характеристики системы.
Система автоматического управления и диспетчеризации обладает следующими характеристиками:
Открытость
Модульность
Распределенность
Масштабируемость
Простое и безопасное управление процессами.
Удобство оперативного управления и визуализации.
Эффективное, быстрое и однородное проектирование.
Гибкое использование сетей полевого уровня.
Стандартизованные интерфейсы
Исполнение.
Выполнена на базе техники автоматизации фирмы Siemens (Германия).
