Предлагаемый проект системы автоматизации предполагает использование зерносушилки типа ДСП-50 ОАО «Карловский машиностроительный завод». Система выполняет следующие задачи:
- Управление транспортировкой зерна:
а) управление нориями, формирование маршрутов транспортировки (в том числе рециркуляционных);
б) автоматическая загрузка зерна в надсушильный бункер согласно показаниям дискретных датчиков уровня зерна;
в) выгрузка зерна согласно заданному временному циклу, или - в качестве возможного варианта – по достижению заданной влажности (при наличии возможности измерения выходной влажности зерна);
г) взаимодействие с глобальной транспортной системой элеватора путем сбора и передачи внешних сигналов управления и блокировки комплекса.
Измерение влажности зерна.
Измерение температуры зерна (3 зоны в каждой из башен зерносушилки).
Управление процессом сушки:
а) регулирование температуры воздуха (путем задания температуры котлов и с помощью воздушных заслонок, возможна рециркуляция воздуха);
б) ведение системы рецептов с заранее заданными технологическими параметрами сушки, маршрутами, временными циклами и т.п.
- Визуализация текущего состояния системы на сенсорной панели оператора (возможна интеграция в систему верхнего уровня автоматизации, или использование удаленной диспетчеризации):
а) отображение текущего состояния системы на экране панели в виде мнемосхемы;
б) визуализация показаний датчиков;
в) выдача текстовых сообщений об возникших аварийных ситуациях, блокировках и т.п. с
записью в архивный журнал.
- Ручное управление отдельными узлами системы с кнопочного пульта на передней панели шкафа автоматики.
В предложенную систему автоматизации не входит непосредственное управление газовой горелкой - предполагается использование готовой системы, с возможностью подачи общих сигналов управления (пуск/останов горелки, задание температуры, сигналы состояния, т.д.)
В качестве базового компонента системы управления планируется использование промышленного контроллера S7-300 фирмы Siemens.

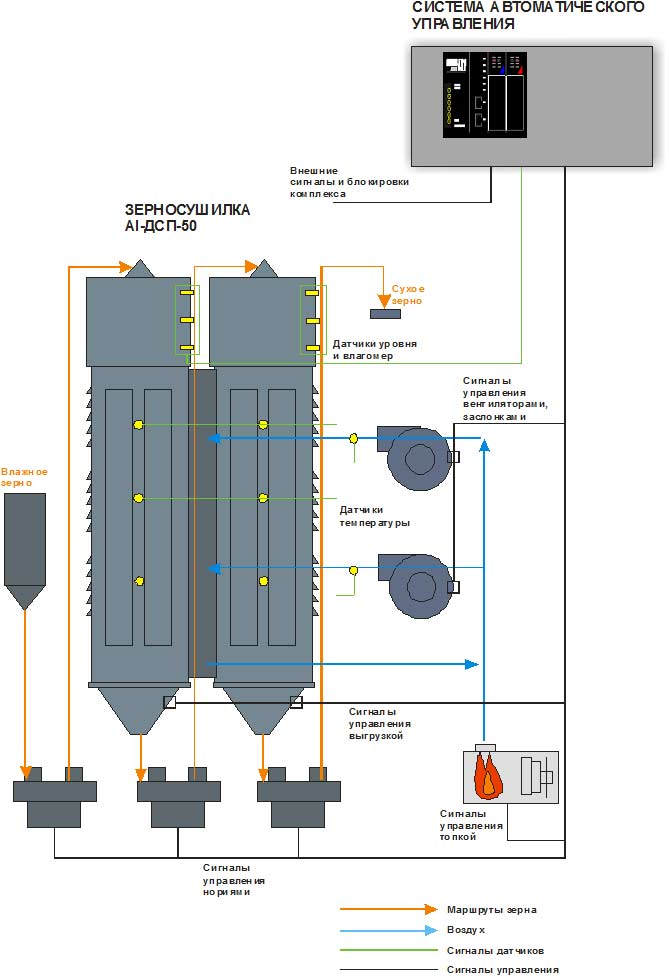

Структурная схема системы автоматического управления приведена ниже.
Для дальнейшего формирования проекта необходима следующая информация:
Предполагаемая технологическая схема сушильного комплекса.
Требуемые эксплуатационные характеристики (производительность, температурные режимы, пр.)
Техническая информация от производителя зерносушилки (используемые компонен-ты, характеристики электродвигателей и прочих исполнительных механизмов).
Информация о расположении компонентов комплекса для планирования кабельных трасс.
