PGS23.063 1
PGS23.063
Під замов.
WIKA · Вимірювання тиску · Сімейство PGS23

Манометр із трубкою Бурдона з контактами перемикача

Для процесної промисловості, NS 63 [2 ½"]
Діапазон
-100…40000 kPa
Вихід
Magnetic snap-action contact
Точність
1.6
Захист
IP54
CERoHSII 2G Ex ia IIC T6/T5/T4 GbII 2D Ex ia IIIB T135°C DbGas II 2G Ex ia IIC T6/T5/T4 GbDust II 2D Ex ia IIIB T135℃ DbGas Ex ia IIC T6/T5/T4 GbDust Ex ia IIIB T135℃ Db
Ціна
За запитом
Залежить від конфігурації
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Опис

У будь-яких випадках, коли тиск процесу потрібно локально індикувати, а водночас необхідно комутувати кола, цей перемикач-манометр (switchGAUGE) знаходить своє застосування.

Контакти перемикача (електричні контакти перемикача) замикають або розмикають електричне коло керування залежно від положення стрілки індикаторного вимірювального приладу. Контакти перемикача регулюються в межах усього діапазону шкали (див. DIN 16085) і встановлюються переважно під циферблатом, хоча частково також на верхній стороні циферблата. Стрілка приладу (стрілка фактичного значення) вільно переміщується в межах усього діапазону шкали незалежно від налаштування.

Налаштовувана стрілка може регулюватися за допомогою знімного ключа для регулювання у вікні.

Для отримання додаткових допусків див. сторінку 11

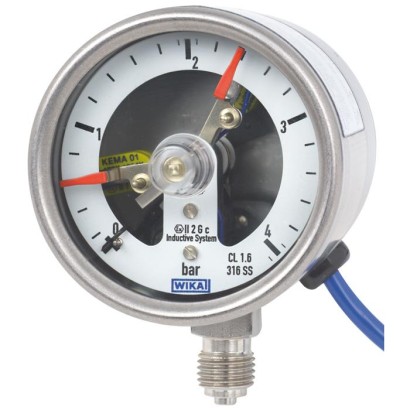

Модель PGS23.063 із контактною групою перемикача, модель 830 E.21

Контакти перемикача, що складаються з 2 контактів, також можуть бути налаштовані на один заданий поріг. Срабатывання контакту відбувається, коли стрілка фактичного значення проходить заданий поріг вище або нижче.

Манометр виготовляється відповідно до всіх вимог відповідних міжнародних стандартів і нормативних документів щодо місцевої індикації робочого тиску посудин під тиском.

Як контакти перемикача доступні магнітні контакти з миттєвим спрацюванням (snap-action), герконові (reed) перемикачі, індуктивні контакти та електронні контакти. Індуктивні контакти можуть застосовуватися у вибухонебезпечних зонах. Для керування (тригерування) програмованими логічними контролерами (PLC) можуть використовуватися електронні контакти та герконові перемикачі.

Особливості

  • До 2 комутаційних контактів на прилад
  • Прилади з індуктивними контактами для використання у вибухонебезпечних зонах
  • Прилади з контактами для застосувань у PLC
  • Виконання з суцільною захисною перегородкою (Solidfront)

Питання та відповіді

Який діапазон вимірювання має модель PGS23.063?

Доступний широкий ряд діапазонів: від 0 … 4 до 0 … 400 бар у надлишковому тиску, а також вакуумно-надлишкові варіанти від −1 … +3 до −1 … +30 бар і комбіновані діапазони до −100 … +3000 кПа.

Яка точність цього манометра?

Клас точності 1,6 відповідно до стандарту EN 837-1.

Які варіанти приєднання до процесу доступні?

Різьбові приєднання G 1/4 B, G 1/2 B, R 1/4, R 1/2, а також дюймові 1/4 NPT та 1/2 NPT.

З яких матеріалів виготовлені частини, що контактують із середовищем?

Нержавіюча сталь 1.4404 (316L) або Monel 400 (2.4360); корпус — нержавіюча сталь 1.4301 (304) або 1.4571 (316Ti). Це дозволяє працювати з агресивними середовищами.

У яких температурних умовах можна експлуатувати прилад?

Температура навколишнього середовища: −20 … +60 °C; температура середовища: −20 … +100 °C.

Чи підходить цей манометр для вибухонебезпечних зон?

Так, виконання з індуктивними контактами має маркування вибухозахисту II 2G Ex ia IIC T6/T5/T4 Gb (газ) та II 2D Ex ia IIIB T135 °C Db (пил).

Скільки контактів перемикача може мати прилад і які вони бувають?

До 2 контактів на прилад: магнітні snap-action, індуктивні, електронні або герконові (reed), з функціями нормально розімкнутого, нормально замкненого та перекидного контакту.

Чим відрізняється модель PGS23.063 від інших манометрів серії PGS23?

Це виконання з діаметром корпусу 63 мм (NS 63), безпечним виконанням Solidfront і можливістю встановлення контактів для ПЛК; ступінь захисту IP54, електричне приєднання — кабель 2 м у PVC.

Конфігуратор · Крок за кроком

Зберіть PGS23.063 під свою задачу

Артикул збирається автоматично. Якщо сумніваєтесь — напишіть інженеру; підкажемо за параметрами лінії.

Крок 1 з 3
Структура конфігурації· натисніть на виділений сегмент — перейдемо до відповідного параметра

A second scale is an additional scale in a different pressure unit, which is printed directly next to the main scale on the dial. This makes it possible to read the displayed pressure in two different units at the same time, without manual conversion from one unit to another. A special scale is a customised scale that deviates from the predefined scale ranges of the standards. An example of this would be a pressure gauge that indicates both bar and psi. Overall, a second scale thus offers more flexibility and user-friendliness.

Second Scale
Ваша конфігурація
  • МодельPGS23
  • Номінальний розмір063
  • перемикачмагнітний кінцевий вимикач миттєвої дії, модель 821
  • перша операція перемикачаmakes (1)
  • друга операція перемикачабез
  • Вибухозахистбез
  • Електричне підключення2-метровий кабель
  • Одиниця зовнішньої шкалибар
  • Діапазон вимірюваннядіапазон тиску надлишкового манометра
  • Діапазон шкали0...4 bar
  • 2-й шкальний поділ або спеціальна шкала—
  • Приєднання до процесу—
  • Місце підключення—
  • Корпуссуцільне фронтальне виконання EN837 "S3"
  • Варіант монтажубез
  • Дросельна шайбабез
  • Манометр стандартнийМіжнародний (стандарт Європи)
  • Спеціальні конструктивні особливостібез
  • Сертифікатибез
  • Схваленнябез
  • Додаткова інформація для замовленняБез
