Вибрационный сигнализатор уровня

Name: Вибрационный сигнализатор уровня
Brand: WIKA

Основным элементом вибрационного сигнализатора уровня является вибрирующая вилка со встроенным вибрационным приводом. Когда вибрирующая настроечная вилка погружена в ...

Цена

По запросу

Зависит от конфигурации

Заказать расчёт

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Основным элементом вибрационного сигнализатора уровня является вибрирующий вилочный датчик со встроенным виброприводом. Когда вибрирующий настроечный вилочный датчик погружён в среду, резонансная частота вилки уменьшается. Изменение частоты регистрируется электронной схемой и преобразуется в сигнал переключения. Независимо от монтажного положения изменения уровня могут определяться с высокой точностью.

Соответствующий порог срабатывания может быть изменён с помощью удлинителя трубопровода. Высокая точность точки переключения может быть индивидуально настроена под конкретное применение с использованием десяти уровней чувствительности. Также с помощью модели TLS-S можно установить время задержки переключения 1 ... 20 секунд. Для применения во взрывоопасных зонах доступны также взрывозащищённые исполнения.

Для получения дополнительных допусков см. стр. 5

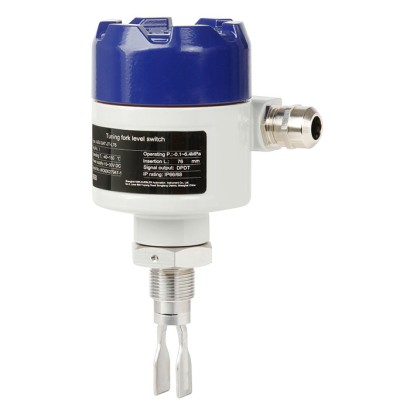

Вибрационный сигнализатор уровня, модель TLS

Вибрационные сигнализаторы уровня в зависимости от исполнения пригодны для рабочей температуры -100 ... +200 °C [-148 ... +392 °F] и рабочого давления -1 ... +100 bar [-14 ... +1,450 psi]. Вибрационный сигнализатор уровня подходит для сред с плотностью 500 ... 2,500 g/cm³ [289 ... 1,445 oz/in 3]. Вязкость среды должна составлять от 0.1 до 10,000 cP [0.24 и 21,190 lb/ft·h].

Особенности

Прочная конструкция для процессной промышленности
Взрывозащищённое исполнение
Низкие затраты на техобслуживание
Стабильное и надёжное определение уровня, не зависящее от потока, образования пузырьков, вибраций, отложений или твёрдых включений в среде

Вопросы и ответы

Какой принцип измерения используется в TLS-S?

Основным элементом является вибрирующая вилка со встроенным виброприводом. При погружении в среду резонансная частота вилки уменьшается, и электронная схема преобразует изменение частоты в сигнал переключения.

Для каких сред подходит сигнализатор TLS-S?

Прибор предназначен для всех жидкостей со следующими параметрами: плотность 500 … 2,500 g/cm³ и вязкость 0,1 … 10,000 cP. Обнаружение уровня не зависит от потока, пузырькообразования, вибраций, отложений или твёрдых частиц в среде.

Каковы допустимые рабочая температура и давление?

В зависимости от исполнения прибор пригоден для рабочей температуры -100 … +200 °C и рабочего давления -1 … +100 bar.

Можно ли использовать TLS-S во взрывоопасных зонах?

Да, для применения во взрывоопасных зонах доступны взрывозащищённые исполнения.

Можно ли настроить точку переключения под конкретную задачу?

Да. Порог срабатывания может быть изменён с помощью удлинителя трубопровода, точность точки переключения настраивается десятью уровнями чувствительности, а также задаётся время задержки переключения 1 … 20 секунд.

Чем TLS-S отличается от других моделей серии TLS?

Модель TLS-S описана как универсальное исполнение для всех жидкостей с прочной конструкцией для процессной промышленности и низкими затратами на обслуживание; дополнительные допуски приведены на стр. 5 документации серии TLS.

Где чаще всего применяют этот сигнализатор?

Типичные задачи — защита от перелива и «сухого хода» насосов, резервуаров и трубопроводов в нефтяной, химической промышленности, водоснабжении/очистке сточных вод, пищевой, напиточной и фармацевтической отраслях.

Данные ещё обрабатываются — пришлём полный datasheet по запросу.

Таблицы из даташита

Model	Description
TLS-SA	Vibrating level switch, without Ex
TLS-SAD	Vibrating level switch, with Ex d approval

	Mounting thread	Mounting thread with cooling ele- ment and extension	Flange version	Flange version with cooling element and extension
 Connection housing  Direction mark  Switch point  Cooling element  Extension	 	    	 	   
	90 x 125 mm[3.54 x 4.92 in]
	
Connection housing Electrical connection Cable gland	■ M20 x 1.5 ■ 1/2" NPT ■ 3/4" NPT
Cable bushing Process connection	■ M20 x 1.5 ■ 1/2" NPT ■ 3/4" NPT ■ G3/4" ... 2" ■ 3/4 " ....2 " NPT		DN25 ...DN100 per DIN 1" ... 4" per ASME B16.5	EN 1092-1
Material				-40 ...+200 °C [-40 ...+392 °F]
Connection	Aluminium		■ ■
housing Wetted parts	■ Stainless steel 1.4404 ■ Stainless steel 1.4404, ■ Stainless steel 1.4404 ■ Stainless steel 1.4404 ■ Hastelloy C-276	(316L) 14435 (316L), electropolished (316L) with PFA coating (316L) with ECTFE coating electropolished °F]
Ambient temperature Supply voltage Process temperature	■ Hastelloy C-276, -40 ...+60 °C [-40 ...+140 DC 24V		-40 ...+150 °C [-40 ...+302 °F]
Density of the medium Operating pressure Switching delay	-40 ...+150 °C	-40 ...+200 °C [-40 ...+392 °F]
	[-40 ...+302 °F] ≥ 500 ... 2,500 kg/m³
		... +1,450 psi]
Sensitivity setting Switching output	-1 ...+100 bar [-14.5 1 ... 20 seconds	(adjustable)
Power consumption Max. switching power Insertion length	1 ... 10 steps (adjustable) ■ DPDT relay output ■ PNP transistor ■ NAMUR <1W DC 30V / 5 A	[3.0 ... 236.22 in] length - 13 mm[0.51 in]	60 mm[2.36 in]
(relay output) IP ingress protection Switch point		76 ...6,000mm		60 ...6,000mm [2.36 ... 236.22 in]
calculation Tuning fork length
	■ 42 mm[1.65 in] ■
	output IP66/68 76 mm[3.0 in]
	Switch point = insertion
	38 mm[1.50 in]

	Clamp connection	Clamp connection with cooling ele- ment and extension	DIN 11851 food-compliant pro- cess connection	DRD65 food-com- pliant process connection
 Connection housing  Switch point  Cooling element  Extension	 	   	  	  
Connection housing	90 x 125 mm[3.54 x 4.92 in]
Electrical connection
Cable gland	■ M20 x 1.5 ■ 1/2" NPT
Cable bushing	■ M20 x 1.5 ■ 1/2" NPT ■ 3/4" NPT
Process connection	1" ... 4" per ASME BPE	DN20 ...DN100	DRD65
Material
Connection housing	Aluminium
Wetted parts	■ Stainless steel 1.4404 (316L) ■ Stainless steel 1.4404, 14435 (316L), electropolished ■ Stainless steel 1.4404 (316L) with PFA coating ■ Stainless steel 1.4404 (316L) with ECTFE coating ■ Hastelloy C-276 ■ Hastelloy C-276, electropolished
Ambient temperature	-40 ...+60 °C [-40 ...+140 °F]
Supply voltage	DC 24V
Process temperature	-40 ...+150 °C [-40 ...+302 °F]	-40 ...+200 °C [-40 ...+392 °F]	■ -40 ...+150 °C [-40 ...+302 °F] ■ -40 ...+200 °C [-40 ...+392 °F] with cooling element	■ -40 ...+150 °C [-40 ...+302 °F] ■ -40 ...+200 °C [-40 ...+392 °F] with cooling element
Density of the medium	≥ 500 ... 2,500 kg/m³
Operating pressure	-1 ...+100 bar [-14.5 ... +1,450 psi]
Switching delay	1 ... 20 seconds (adjustable)
Sensitivity setting	1 ... 10 steps (adjustable)
Switching output	■ DPDT relay output ■ PNP transistor output ■ NAMUR (8.2 V)
Power consumption	<1W
Max. switching power (relay output)	DC 30V / 5 A
IP ingress protection	IP66/68
Insertion length	■ 60 mm[2.36 in] ■ 43 mm[1.69 in] ■ 47 mm[1.85 in]	60 ...6,000mm [2.36 ... 236.22 in]	60 mm[2.36 in]	60 ...6,000mm [2.36 ... 236.22 in]
Switch point	Switch point = insertion length - 13 mm[0.51 in]
Tuning fork length	■ 42 mm[1.65 in] ■ 38 mm[1.50 in]
Surface roughness (wetted)	■ Ra ≤ 0.76 μm ■ Ra ≤ 0.38 μm

Logo	Description	Region
EU declaration of conformity 2 1 2 1 2 1	2 1 1 2 1 1 2 2 1 1	European Union
EMCdirective EN 61326 emission (group 1, class B) and immunity (industrial environments) RoHS directive UKCA 3 3 3 3	United Kingdom 3 3 3 3	3
Electromagnetic + + +	compatibility regulations Restriction of hazardous substances (RoHS) regulations + + + +	+ +

Смотреть все (6)

Logo	Description		Region
	EU declaration of conformity 4 3 4 3	European Union 4
	ATEX directive Hazardous areas 4 3 2 1 4 3 2 1
	IECEx Hazardous areas - Ex d Zone 1 gas Ex db IIC T6 ...T3 Ga/Gb + +	International
	NEPSI Hazardous areas + + + +	China + +
	- Ex d Zone 1 Zone 1,	gas dust Ex d IIC T3...T6 Gb Ex tb IIIC T85°C ...T200°C Db gas dust Ex ia IIC T3...T6 Ga
	- Ex i Zone 0 Zone 1,	Ex ib IIIC T85°C ...T200°C Db

Certificates

Certificates	■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, material proof) ■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts)
