TC80 1
TC80
Под заказ

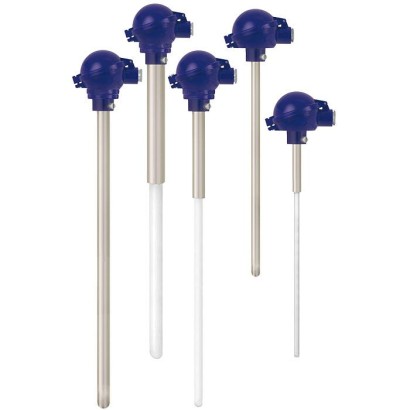

WIKA · Измерение температуры · Семейство TC80

Термометр для высоких температур

Термопара прямого исполнения по DIN 50446
Диапазон
-40…1700 °C
Выход
HART · PROFIBUS PA
Защита
IP53
EACCEGOSTKazInMetrMTSCHSBelGIMUzstandard
Цена
По запросу
Зависит от конфигурации
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Термопары серии TC80 разработаны для измерения сверхвысоких температур. Эти высокотемпературные термопары соответствуют DIN EN 50446. Провода термопары, встроенной в защитную трубку, подводятся либо в капиллярные отверстия в керамических изоляционных трубках, либо в капиллярные отверстия в изоляционных стержнях. Защитная трубка, как правило, из высокотермостойкого металла или высокотемпературной керамики, с дополнительной внутренней трубкой или без неё, защищает термопару от воздействия технологической среды, а также от механических и химических повреждений.

Широкий выбор присоединений к процессу, например, стопорных фланцев, резьбовых втулок и цельносварных фланцев, позволяет выполнять непосредственный монтаж в технологический процесс. Для особенно критичных

для получения дальнейших одобрений см. стр. 12

Особенности

  • Диапазон применения до макс. 1 600 °C [2 912 °F] (DIN EN 50446)
  • Защитная гильза из жаропрочной стали или керамики, также с керамической внутренней трубкой
  • Опорная труба из углеродистой стали
  • Газонепроницаемое присоединение к процессу
  • Покрытие (опция)

Вопросы и ответы

Какой максимальной температуры достигает TC80?

Диапазоны применения — до макс. 1 600 °C по DIN EN 50446; диапазон измеряемой температуры составляет 0 … +1 700 °C.

Какие типы термопар используются в этой модели?

Type K/J/T/N/S/R/B с классом допуска Class 1 или Class 2.

Из чего изготовлена защитная гильза?

Из термостойкой стали или керамики (в том числе марки C 530, C 610, C 799), опционально с керамической внутренней трубкой; доступна также опорная труба из углеродистой стали.

Какие варианты присоединения к процессу доступны?

Резьбовые втулки (G ½, G ¾, G 1, G 1¼, G 1½, NPT, M20x1.5, M27x2), стопорные фланцы, ответные фланцы и цельносварные фланцы. Соединение газонепроницаемое.

Какие выходные сигналы поддерживает датчик?

HART, PROFIBUS PA, FOUNDATION Fieldbus и аналоговый сигнал 4-20mA.

Какая степень защиты у TC80?

IP53.

Для каких сред и условий подходит эта модель?

Защитная гильза защищает термопару от воздействия технологической среды, а также от механических и химических повреждений при экстремально высоких температурах — например, в доменных печах, печах для термообработки и на мусоросжигательных заводах.

Чем TC80 отличается от других термопар WIKA?

TC80 — это термопара прямого исполнения по DIN 50446 со специальной защитной гильзой из термостойкого металла или высокотемпературной керамики, рассчитанная на экстремально высокие температуры до 1 600 °C, что недоступно стандартным промышленным термопарам.

Идентификация
МодельTC80
ПодтипStraight thermocouple
Измерительный диапазон
Диапазон температуры−40…+750 °C · +0…+1600 °C · +600…+1700 °C · −40…+1000 °C · −40…+1200 °C · +0…+1260 °C · −40…+800 °C · −40…+900 °C · +0…+870 °C · +0…+760 °C · +0…+1480 °C · +870…+1700 °C
Технологические условия
Технологическое присоединение
threaded bushingstop flangemating flangefixed-welded flangeSolid welded flangeG 1NPTG 1½G ½G ¾M20x1.5M27x2G 1 1/4
Темп. процесса+0…+1700 °C
Электрические характеристики
Выходной сигналHART · PROFIBUS PA · FOUNDATION Fieldbus · FOUNDATION™ Fieldbus · 4-20mA
Электр. соединениеM20 x 1.5
Материалы
Материал зондаC 530, C 610, C 799, heat-resistant steel, ceramic
Материал защитной гильзыheat-resistant steel, ceramic, C 530, C 610, C 799, carbon steel, stainless steel, Metal
Условия эксплуатации
Степень защиты IPIP53
Сертификаты и одобрения
Сертификаты
EACCEGOSTKazInMetrMTSCHSBelGIMUzstandard
Дополнительные характеристики
Тип сенсораType K/J/T/N/S/R/B
Класс сенсораClass 1/2
Длина зонда2000 mm
Диаметр зонда26 mm
Защитная гильзаДа
Форма защитной гильзыForm A/ C
Языки datasheetEN, DE
Таблицы из даташита
TypeTolerance valueClassTemperature range
K NIEC 60584-11-40 ... +1,000 °C
2-40 ... +1,200 °C
ASTM E230Special0 ... 1,260 °C
Standard0 ... 1,260 °C
JIEC 60584-11-40 ...+750 °C
2-40 ...+750 °C
ASTM E230Special0 ... 760 °C
Standard0 ... 760 °C
EIEC 60584-11-40 ...+800 °C
2-40 ...+900 °C
ASTM E230Special0 ... 870 °C
Standard0 ... 870 °C
R SIEC 60584-110 ... 1,600 °C
20 ... 1,600 °C
ASTM E230Special0 ... 1,480 °C
Standard0 ... 1,480 °C
BIEC 60584-12600 ... 1,700 °C
3600 ... 1,700 °C
ASTM E230Special-
Standard870 ... 1,700 °C
ModelMaterialCable outletIngress protectionCapSurface
BSAluminiumM20 x 1.5 1)IP53Cap with 2 screwsBlue, lacquered 2)
BSZAluminiumM20 x 1.5 1)IP53Hinged cover with cylinder head screwBlue, lacquered 2)
BSZ-HAluminiumM20 x 1.5 1)IP53Hinged cover with cylinder head screwBlue, lacquered 2)
BSSAluminiumM20 x 1.5 1)IP53Hinged cover with clipBlue, lacquered 2)
BSS-HAluminiumM20 x 1.5 1)IP53Hinged cover with clipBlue, lacquered 2)
ASAluminiumM20 x 1.5 1)IP53Cap with 2 screwsBlue, lacquered 2)
ASZAluminiumM20 x 1.5 1)IP53Hinged cover with cylinder head screwBlue, lacquered 2)
ASZ-HAluminiumM20 x 1.5 1)IP53Hinged cover with cylinder head screwBlue, lacquered 2)
Connection headTransmitter model
T32T91T53
BS---
BSZ---
BSZ-H●●●
BSS---
BSS-H●●●
AS---
ASZ---
ASZ-H●●●
ModelDescriptionData sheet
T32Digital transmitter, HART ® protocolTE 32.04
T53Digital transmitter FOUNDATION™ Fieldbus and PROFIBUS ® PATE 53.01
T91Analogue transmitter, fixed measuring rangeTE 91.01
Смотреть все (20)
VersionMetal protection tubeCeramic inner tube
External ØWall thicknessExternal Ø
Ø FsØ Fi
AM22215
BM15210
Ceramic protection tubeCeramic inner tube
External ØWall thicknessExternal Ø
Ø FsØ Fi
262 - 415, 16
15, 16210
VersionExternal ØLength
Ø F 4N (L 4 )
AK32200
22150
AKK32200
22150
BK15150
VersionProtection tubeDimensions inmmProcess connection
External ØØ f/f 4i min.E
AM AMK2222,520G1, 1 NPT,G1½
BM BMK1515,520G½,G¾,G1,1½NPT, M20x1.5,M27x2
VersionProtection tubeDimensions inmm
External ØØ f/f 4C (hole centre spacing)
AM AMK2222.570
BM BMK1515.555
VersionProtection tubeDimensions inmmProcess connection
External ØØ f/f 4i min.E
AK3232.530G1¼
2222.520G1, 1 NPT
BK1515.520G½,G¾,G1
VersionProtection tubeDimensions inmm
External ØØ f/f 4C (hole centre spacing)
AK3232.570
2222.570
BK1515.555
Material no.AISI no.Applicable in air up to °CResistance against
Sulphurous gasesNitrogenous, low-oxygen gasesCarburisation
OxidisingReducing
1.0305-550LowSlightMediumSlight
1.4571316Ti800SlightSlightMediumMedium
1.4762-1,200Very highHighSlightMedium
1.47494461,150Very highHighSlightMedium
1.4841310 / 3141,150Very slightVery slightHighSlight
Material no.Range of applications
1.0305 (St35.8)Tempering furnaces for heat treatment plant, galvanising and tinning plant, carbon-dust-air mixture pipelines in steam power stations
1.0305 enamelled (St35.8 enamelled)Flue-gas desulphurisation plants, babbitt metal, lead and tin smelters
1.4762 X 10 CrAISi 25Combustion exhaust gases, cement and ceramic furnaces, heat treatment plants, annealing furnaces
1.4749 X 18 CrNi 28Flue gas ducts, annealing furnaces
Kanthal Super (molybdenum disilicide)Glass and ceramic industries, coal liquification, refuse incinerators
1.4841 X 15 CrNiSi 25-21Combustion chambers, industrial furnaces, petrochemical industry, cowper stoves, cyanide baths
Sensor typeIEC 60584-1ASTM E230
PositiveNegativePositiveNegative
KGreenWhiteYellowRed
NPinkWhiteOrangeRed
JBlackWhiteWhiteRed
SOrangeWhiteBlackRed
ROrangeWhiteBlackRed
BGreyWhiteGreyRed
Material no.Range of applications
1.4841AluminiumUp to 700 °C
1.1003Magnesium (magnesium-containing aluminium)-
1.0305Babbitt metalUp to 600 °C
1.0305LeadUp to 700 °C
1.4841LeadUp to 700 °C
2.4867LeadUp to 700 °C
1.0305ZincUp to 480 °C
1.4749ZincUp to 480 °C
1.4762ZincUp to 480 °C
1.1003ZincUp to 600 °C
1.0305TinUp to 650 °C
1.4762CopperUp to 1,250 °C
1.4841Copper-zinc alloyUp to 900 °C
LogoDescriptionCountry
EU declaration of conformity EMCdirective 1)European Community
EAC (option) Electromagnetic compatibility 1)Eurasian Economic Community
GOST (option) Metrology, measurement technologyRussia
KazInMetr (option) Metrology, measurement technologyKazakhstan
-MTSCHS (option) Permission for commissioningKazakhstan
BelGIM (option) Metrology, measurement technologyBelarus
Uzstandard (option) Metrology, measurement technologyUzbekistan
Certification typeMeasuring accuracyMaterial certificate
2.2 test reportxx
3.1 inspection certificatexx
DKD/DAkkS calibration certificatex-
TypeOperating temperatures per
IEC 60584-1ASTM E230
Class 1Class 2StandardSpecial
K-40 ...+1,000 °C-40 ...+1,200 °C0 ... 1,260 °C
N-40 ...+1,000 °C-40 ...+1,200 °C0 ... 1,260 °C
R0 ... 1,600 °C0 ... 1,480 °C
S0 ... 1,600 °C0 ... 1,480 °C
B-600 ... 1,700 °C870 ...1,700 °C-
SensorIEC 60584-1ASTM E230
ModelPositiveNegativePositiveNegative
KGreenWhiteYellowRed
NPinkWhiteOrangeRed
SOrangeWhiteBlackRed
ROrangeWhiteBlackRed
BGreyWhiteGreyRed
ModelMaterialCable entry thread sizeIngress protectionCapSurface
ASAluminiumM20 x 1.5 1)IP53Cap with 2 screwsBlue, painted 2)
ASZAluminiumM20 x 1.5 1)IP53Hinged cover with cylinder head screwBlue, painted 2)
ASZ-HAluminiumM20 x 1.5 1)IP53Hinged cover with cylinder head screwBlue, painted 2)
