PGS21.040

Под заказ

WIKA · Измерение давления · Семейство PGS21

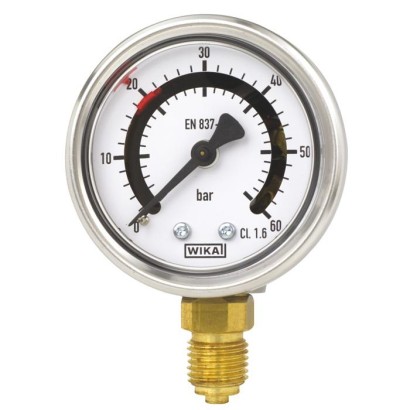

Манометр с трубкой Бурдона с контактами переключателя

Name: Манометр с трубкой Бурдона с контактами переключателя
Brand: WIKA
SKU: PGS21

Корпус из нержавеющей стали, NS 40 [1 ½"], 50 [2"] и 63 [2 ½"]

Диапазон

-0.1…40 MPa

Выход

Magnetic snap-action contact

Точность

2.5

Защита

IP65

RoHSCE

Цена

По запросу

Зависит от конфигурации

Заказать расчёт

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Переключатель manometer PGS21 представляет собой комбинацию манометра с трубкой Бурдона и одного или двух переключающих контактов. Он обеспечивает обычную аналоговую индикацию, которую можно считывать на месте независимо от электропитания, а также дополнительно возможность коммутации потенциально-безопасного электрического сигнала.

Один или два переключающих порога устанавливаются на заводе в соответствии с требованиями заказчика, фиксируются в диапазоне от 10 до 90 % шкалы и на циферблате обозначаются красными указателями-метками. В зависимости от положения указателя цепь будет разомкнута или замкнута. Таким образом, switchGAUGE может применяться активно для контроля технологического процесса, например для контроля уровня газового баллона или гидравлической цепи.

Для получения дополнительных допусков см. стр. 8

Особенности

Высокая надёжность коммутации и длительный срок службы
С до двумя магнитными мгновенными контактами или одним герконом
Уставки фиксированы согласно требованиям заказчика
Повышенная защита от проникновения, IP65
Диапазоны шкалы от 0 ... 2,5 до 0 ... 400 бар [0 ... 60 до 0 ... 6 000 psi]

Вопросы и ответы

Какой диапазон давлений охватывает модель PGS21?

Шкалы избыточного давления от 0 … 2,5 до 0 … 400 бар (до 0 … 6 000 psi), а также вакуумметрические и мановакуумметрические диапазоны, например −1 … 0 бар и −1 … 3 бар.

Какая точность у прибора?

Класс точности 2,5 по стандарту EN 837-1.

Какие варианты присоединения доступны?

Наружная резьба G ⅛ B, G ¼ B, M10 x 1, ⅛ NPT, ¼ NPT, R ⅛ или R ¼.

Какие контакты используются и как они настраиваются?

До двух магнитных мгновенных контактов или один геркон; функции — нормально открытый (NO), нормально закрытый (NC) или перекидной контакт. Уставки фиксируются на заводе в диапазоне 10 … 90 % шкалы.

Для каких температур подходит прибор?

Температура окружающей среды −20 … +60 °C, температура среды −40 … +60 °C.

Какова степень защиты корпуса?

IP65 — повышенная защита от проникновения пыли и воды; корпус выполнен из нержавеющей стали 1.4301 (304).

Есть ли взрывозащищённое исполнение?

В предоставленных данных взрывозащита не указана; заявлены сертификаты RoHS и CE.

Чем PGS21 отличается от обычного манометра?

Это комбинация манометра с трубкой Бурдона и переключающих контактов: помимо локальной индикации он активно коммутирует сигнал, например для контроля уровня газового баллона или гидравлической цепи.

Идентификация

Модель	PGS21.040
Серия	PGS21
Подтип	Pressure gauge with switch contacts

Измерительный диапазон

Диапазон давления

0…2.5 bar · 0…4 bar · 0…6 bar · 0…10 bar · 0…16 bar · 0…25 bar · 0…40 bar · 0…0.25 MPa · 0…0.4 MPa · 0…0.6 MPa · 0…1 MPa · 0…1.6 MPa · 0…2.5 MPa · -0.6…0 bar · -1…0 bar · -1…0.6 bar · -1…1.5 bar · -1…3 bar · -100…0 kPa · -100…60 kPa · -100…150 kPa · -100…300 kPa · -0.06…0 MPa · -0.1…0 MPa · -0.1…0.06 MPa · -0.1…0.15 MPa · -0.1…0.3 MPa · 0…60 psi · 0…100 psi · 0…160 psi · 0…400 psi · 0…600 psi · -30…0 inHg · 0…250 kPa · 0…400 kPa · 0…600 kPa · 0…1000 kPa · 0…1600 kPa · 0…2500 kPa · -60…0 kPa · 0…1000 psi · 0…1500 psi · 0…2000 psi · 0…3000 psi · 0…4000 psi · 0…5000 psi · 0…6000 psi · 0…4 MPa · 0…6 MPa · 0…10 MPa · 0…16 MPa · 0…25 MPa · 0…40 MPa · -100…500 kPa · -100…900 kPa · -100…2400 kPa · -0.1…0.5 MPa · -0.1…0.9 MPa · -0.1…1.5 MPa · -0.1…2.4 MPa · 0…200 psi · 0…300 psi · 0…800 psi · 0…2.5 kg/cm² · 0…4 kg/cm² · 0…6 kg/cm² · 0…10 kg/cm² · 0…16 kg/cm² · 0…25 kg/cm² · -30…15 inHg · -30…30 inHg · -30…60 inHg · 0…60 bar · 0…100 bar · 0…160 bar · 0…400 bar · 0…4000 kPa · 0…6000 kPa · 0…10000 kPa · 0…16000 kPa · 0…25000 kPa · 0…40000 kPa · 0…40 kg/cm² · 0…60 kg/cm² · 0…100 kg/cm² · 0…160 kg/cm² · 0…250 kg/cm² · 0…400 kg/cm²

Точность измерения

Класс точности	2.5
Стандарт точности	EN 837-1

Технологические условия

Технологическое присоединение	G ⅛ BG ¼ BM10 x 1⅛ NPT¼ NPTR ⅛R ¼G 1/8 B, male threadG 1/4 B, male threadM10 x 1, male thread1/8 NPT, male thread1/4 NPT, male threadR 1/8, male threadR 1/4, male thread
Темп. процесса	−40…+60 °C

Электрические характеристики

Выходной сигнал	Magnetic snap-action contact · Reed switch
Электр. соединение	Cable outlet, PUR cable, 1 m
Функция переключения	1 normally open (NO), 1 normally closed (NC), change-over
Переключающие контакты	2

Материалы

Материал корпуса	Stainless steel 1.4301 (304)
Материал смачиваемых частей	Copper alloy

Условия эксплуатации

Темп. окружающей среды	−20…+60 °C
Степень защиты IP	IP65

Сертификаты и одобрения

Сертификаты

RoHSCE

Дополнительные характеристики

Диаметр шкалы	40 mm
Языки datasheet	EN

Таблицы из даташита

bar
0 ... 2.5	0 ... 60
0 ... 4	0 ... 100
0 ... 6	0 ... 160
0 ... 10	0 ... 250
0 ... 16	0 ... 315
0 ... 25	0 ... 400
0 ... 40	-

psi
0 ... 60	0 ... 1,000
0 ... 100	0 ... 1,500
0 ... 160	0 ... 2,000
0 ... 200	0 ... 3,000
0 ... 300	0 ... 4,000
0 ... 400	0 ... 5,000
0 ... 600	0 ... 6,000
0 ... 800	-

kPa
0 ... 250	0 ... 4,000
0 ... 400	0 ... 6,000
0 ... 600	0 ... 10,000
0 ... 1,000	0 ... 16,000
0 ... 1,600	0 ... 25,000
0 ... 2,500	0 ... 40,000

bar
-0.6 ... 0	-1 ...+5
-1 ... 0	-1 ...+9
-1 ... +0.6	-1 ...+15
-1 ... +1.5	-1 ...+24
-1 ...+3	-

Смотреть все (20)

psi

-30 inHg ... 0	-30 inHg ...+100
-30 inHg ...+15	-30 inHg ...+160
-30 inHg ...+30	-30 inHg ...+200
-30 inHg ...+60	-30 inHg ...+300

kg/cm 2
0 ... 2.5	0 ... 40
0 ... 4	0 ... 60
0 ... 6	0 ... 100
0 ... 10	0 ... 160
0 ... 16	0 ... 250
0 ... 25	0 ... 400

MPa

0 ... 0.25	0 ... 4
0 ... 0.4	0 ... 6
0 ... 0.6	0 ... 10
0 ... 1	0 ... 16
0 ... 1.6	0 ... 25
0 ... 2.5	0 ... 40

kPa

-60 ... 0	-100 ...+500
-100 ... 0	-100 ...+900
-100 ...+60	-100 ... +1,500
-100 ...+150	-100 ... +2,400
-100 ...+300	-

MPa

-0.06 ... 0	-0.1 ... +0.5
-0.1 ... 0	-0.1 ... +0.9
-0.1 ... +0.06	-0.1 ... +1.5
-0.1 ... +0.15	-0.1 ... +2.4
-0.1 ... +0.3	-

Output signal: Magnetic snap-action contact

Type of contact	Magnetic snap-action contact
Number of switch contacts
NS 40 [1 ½"], NS 63 [2 ½"]	1 contact
NS 50 [2"]	■ 1 contact ■ 2 contacts
Switching function	→See table 'Switching function'
Switch point setting	Set pointer factory-set, fixed within scale range
Setting range (recommended)	10 ... 90 %of span (0 ... 100 %onrequest)
Distance between switch points	With a version with 2 contacts, these must not be set to the same point.The re- quired distance is approx. 15 %of the span.
Switching current	5 ...100mA
Switching voltage	DC / AC 4.5 ...24V
Switching power	≤ 2.4W

Switching function Magnetic snap-action contact	Index	Symbol	Setting direction	Code
1 normally open (NO)	1		Contact makes with clockwise pointer motion	1
	Contact makes with anticlockwise pointer motion	5
1 normally closed (NC)	2		Contact breaks with clockwise pointer motion	2
	Contact breaks with anticlockwise pointer motion	4
1 normally open + 1 normally closed	12		For setting directions of the switching functions, see NOor NC	-
1 normally closed + 1 normally open	21		For setting directions of the switching functions, see NOor NC	-
2 normally open	11		For setting directions of the switching functions, see NOor NC	-
2 normally closed	22		For setting directions of the switching functions, see NOor NC	-

Electrical connection

Connection type	IP code 1)	Wire cross-section	Cable diameter	Cable material
Cable outlet
Unshielded	IP67	3 x 0.14 mm²	4mm	PUR
Angular connector DIN 175301-803 C
With mating connector	IP65	To max. 0.75 mm²	4.5 ...6mm	-
Circular connector M12 x 1 (4-pin)
Without mating connector	IP67	-	-	-
Circular connector M8 x 1 (3-pin)
Without mating connector	IP67	-	-	-

Output signal: reed switch, model 851

Type of contact	Bistable reed switch
Number of switch contacts	1 switch contact
Switching function	→See table 'Switching function'
Switch point setting	Factory-set, fixed within scale range (red mark on the dial)
Setting range (recommended)	10 ... 90 %of span
Switch hysteresis	<4%
Switching current	≤ AC/DC 0.5 A
Switching voltage	≤ AC/DC 48V
Switching power	≤ 5 W, 5VA
Contact resistance (static)	150mΩ
Insulation resistance	10 9 Ω
Breakdown voltage	DC 200V
Switching time incl. contact bounce	4.5 ms

Switching function Reed switch, model 851	Index	Setting direction
Normally open (NO)	1	Contact makes with clockwise pointer motion
Normally closed (NC)	2	Contact breaks with clockwise pointer motion
Change-over	3	One contact breaks and one contact makes simultaneously when pointer reaches set point

	1 contact	2 contacts
U B	Red	Red
SP1	Black	Orange
SP2	-	Black

1 contact	2 contacts
U B	1	1
SP1	4	4
SP2	-	2

Angular connector DIN 175301-803 C 1)

	1 contact	2 contacts
U B	1	1
SP1	2	2
SP2	-	3

Circular connector M8 x 1 (3-pin) 1)

	1 contact	2 contacts
U B	1	1
SP1	4	4
SP2	-	3

Operating conditions

Medium temperature range	≤ +60 °C [+140 °F]
Ambient temperature range	-20 ...+60 °C [-4 ...+140 °F]
Storage temperature range	-40 ...+70 °C [-40 ...+158 °F]
Pressure limitation
Steady	3/4 x full scale value
Fluctuating	2/3 x full scale value
Ingress protection per IEC/EN 60529	IP65

Logo	Description	Region
	EU declaration of conformity	European Union
	RoHS directive
