WIKA · Измерение силы · Семейство ELMS

Предохранительная электроника

Name: Предохранительная электроника
Brand: WIKA

Предохранительная электроника для защиты от перегрузки и обнаружения провисания каната в кранах и тали, сертифицированная по PLe и SIL 3.

Диапазон

0…10000 kN

Выход

4 ... 20 mA / DC 0 … 10 V

Точность

±3 % of full scale

Защита

IP20

RoHS

Цена

По запросу

Зависит от конфигурации

Заказать расчёт

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Блок безопасностной электроники модели ELMS1 — многофункциональное и конфигурируемое устройство для безопасного коммутационного переключения. Электроника состоит из модуля управления и отдельных модулей функций, которые могут монтироваться рядом друг с другом. Модули соединяются между собой через резервированную стандартную шину для DIN-рейки. Блок безопасностной электроники обеспечивает широкий набор безопасностных цифровых и аналоговых входов, безопасностных выходов на твердотельных элементах и безопасных контактов. Для тех частей применения, которые не относятся к требованиям безопасности, в режиме нормальной работы доступны несколько аналоговых выходов, а также модули fi eldbus. Состояние входов и выходов, рабочее напряжение и другие диагностические сообщения отображаются на матрице светодиодов.

Модуль управления безопасностной электроники сертифицирован в соответствии с DIN EN 13849-1 Категория 4 PLe через DGUV. На основании Таблицы 3 DIN EN 13849-1 это соответствует SIL 3.

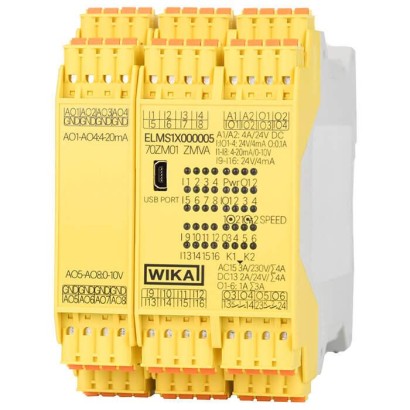

Безопасностная электроника, модель ELMS1

Особенности

Сертифицированная защитная электроника, сертификация по DIN EN ISO 13849-1, PLe
Сертифицированное системное решение вкл. измерение силы, сертификация по DIN EN 13849-1 Cat. 3, PLd
16 безопасных входов (8 аналоговых входов 4 ... 20 мА, 8 цифровых входов), 2 безопасных релейных выхода и 6 безопасных транзисторных выходов (положительная коммутация)
Дополнительный модуль с ProfiBus ® , ProfiNet ® , EtherCat ® и CANopen ®
Сложная функциональность, простая настройка через ПК

Вопросы и ответы

Какой уровень полноты безопасности обеспечивает модель ELMS1?

Модуль управления сертифицирован по DIN EN 13849-1 Категория 4 PLe (через DGUV), что согласно Таблице 3 DIN EN 13849-1 соответствует SIL 3. Дополнительно системное решение с измерением силы сертифицировано по Cat. 3, PLd.

Какие диапазоны измерения силы поддерживаются?

Доступны диапазоны 0 … 2 kN, 0 … 3 kN, 0 … 10 kN, 0 … 100 kN и 0 … 10000 kN.

Какая точность измерения?

Класс точности составляет ±3 % от полной шкалы.

Какие входы и выходы есть у устройства?

16 безопасных входов (8 аналоговых 4 … 20 mA и 8 цифровых), 2 безопасных релейных выхода и 6 безопасных твердотельных выходов с положительной коммутацией. Для задач вне требований безопасности доступны дополнительные аналоговые выходы и модули полевой шины.

Какие протоколы полевой шины поддерживаются?

Через дополнительный модуль — ProfiBus®, ProfiNet®, EtherCat® и CANopen®.

При каких температурах окружающей среды работает устройство?

От -10 до +55 °C, степень защиты IP20, монтаж на DIN-рейку.

Чем ELMS1 отличается от обычного преобразователя сигнала?

Это многофункциональное устройство безопасного переключения, сертифицированное по SIL 3 / PLe, объединяющее защиту от перегрузки, обнаружение провисания каната и измерение силы в одной модульной системе на DIN-рейке, тогда как обычный преобразователь не имеет сертификации безопасности.

Как настраивается устройство?

Сложная функциональность конфигурируется просто через ПК; состояние входов/выходов, рабочее напряжение и диагностические сообщения отображаются на матрице светодиодов.

Идентификация

Модель	ELMS1
Серия	ELMS
Подтип	Safety electronics

Измерительный диапазон

Диапазон силы

0…3 kN · 0…100 kN · 0…2 kN · 0…10 kN · 0…10000 kN

Точность измерения

Класс точности	±3 % of full scale
Уровень функциональной безопасности (SIL)	SIL 3

Технологические условия

Способ монтажа

DIN rail

Электрические характеристики

Выходной сигнал

4 ... 20 mA / DC 0 … 10 V

Материалы

Материал тензодатчика

Polyamide (PA), non-reinforced, stainless steel

Условия эксплуатации

Темп. окружающей среды	−10…+55 °C
Степень защиты IP	IP20
Вес	0.45 kg

Сертификаты и одобрения

Сертификаты

RoHS

Дополнительные характеристики

Языки datasheet

Таблицы из даташита

Model ELMS1
Analog input
Input signal	4 ...20mA/DC0…10V
Current inputs	4…20mA
Input resistance	4 …20mA:approx.500 Ω, DC 0 …10V:> 5 kΩ
Accuracy	±3 %of full scale
Digital input
Voltage at the inputs	DC 24V -15 %, +10 %, ≤ 10 %residual ripple
Current supply	max.4mA
Input frequency	at I9 to I12 ≤ 500 Hz via 2 sensors e.g. proximity sensors at I9 to I16 ≤ 50 kHz with HTL signals via incremental measuring system
Rated temperature range	-10 …+55 °C
Storage temperature range	-40 …+85 °C
Relay output
Minimum switching current	10mA
Switching capacity per DIN EN 60947-4-1/ EN 60947-5-1	DC1:24V / 6 A DC13:24V / 5 A
Total of switching and continuous currents	K3, K4: ≤ 6 A K5, K6: ≤ 6 A
Service life at switching capacity:DC13	DC 24 V/ 1 A: 1 x 10 5 DC 24 V/ 4 A: 4 x 10 4
Maximum number of cycles	DC13 4 A: 360 cycles/h
Mechanical lifetime	> 10 7 h
Solid-state output
Minimum switching current	1mA
Switching current and continuous current	IO1-IO4: 0.25 A O1-O6: 1 A
Total of switching and continuous current	IO1-IO4: 0.8 A O1-O6: 3 A
Other outputs	Profibus  DP, ProfiNet  , EtherCat, CANopen ® etc.
Supply voltage	DC 24V -15 %, + 10 %/ max. residual ripple10%
Power consumption	3.0W
Response time
Operate and disengaging time	100 ms
Total response time of the safety function	typically (relay): 10 ms / 3 ms
Terminals	Spring-loaded terminals, plug-in
Connection cross-section	0.2 ..1.5mm 2 (AWG24-16) with end splices
Lead	only 60/75 °C copper
Connection diagram	a wiring diagram will be created and delivered with every project
Case material	Polyamide (PA), non-reinforced
Ingress protection	Cases and terminals: IP20 / minimum requirement for the installation location IP54
Electromagnetic compatibility	DIN EN 61326-1: 2013-07 DIN EN 61326-3-1: 2015-06 EN 55011: 2009+A1: 2010 (class A)
RoHS	EN 50581:2012
Safety	Category 4, PLe based on Table 3 of DIN EN 13849-1: 2016-06, this corresponds
Mounting	to SIL 3 on DIN rail, 35 mm, per EN 60715:2001
Weight	approx. 450 g

Model ELMS1	With display	In the control cabinet
Version	Only in combination with a CANopen ® module, 4.3'TFT touchscreen with LED backlighting Dimensions (W x H x D) 140 x 100x5mm	installed
Rated temperature range	0…50°C	-10 …+50 °C
Storage temperature range	-25 …+75 °C	-40 …+85 °C
Supply voltage	AC 230V
Ingress protection	IP65

Module ELMS1	Dimensions inmm
Height (H)	Width (W)	Depth (D)
Control module	114	67.5	99
Extensions	114	22.5	99

	Model	Description
F23S1		Tension/compression force transducers ■ Measuring ranges 0 ... 3 to 0 ... 100 kN ■ Material: stainless steel (corrosion-resistant) ■ Integrated amplifier ■ For further technical information, see data sheet FO 51.17
F33S1		Shear beam ■ Measuring ranges 0 ... 2 kN to 0 ... 100 kN ■ Material: stainless steel (corrosion-resistant) ■ Integrated amplifier ■ For further technical information, see data sheet FO 51.42
F53S8		Heavy-duty load pin ■ Measuring ranges as of 0 ... 10 kN ■ Material: stainless steel (corrosion-resistant) ■ Integrated amplifier ■ For further technical information, see data sheet FO 51.43
F73S1		Tension link ■ 0 ... 5 to 0 ... 10,000 kN ■ Material: stainless steel (corrosion-resistant) ■ Integrated amplifier ■ For further technical information, see data sheet FO 51.19
EZE53		Cable ■ Resistant to seawater ■ UV-resistant
