CTM9350-165

Под заказ

WIKA · Калибровочное оборудование · Семейство CTM9350

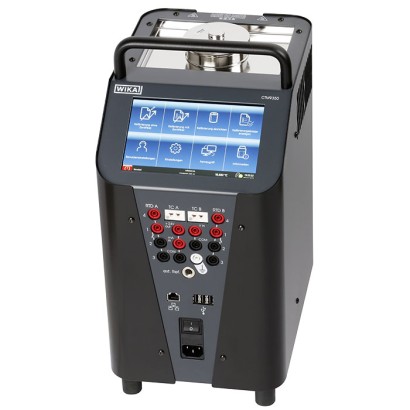

Температурный многофункциональный калибратор

Name: Температурный многофункциональный калибратор
Brand: WIKA

Многофункциональный калибратор температуры с сенсорным экраном, сухой блок, микробаня, функция для поверхности и инфракрасный чёрный излучатель для лабораторного и выездного применения.

Диапазон

-30…165 °C

Выход

RTD simulation · TC simulation

Защита

IP20

CERoHS

Цена

По запросу

Зависит от конфигурации

Заказать расчёт

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Независимо от того, используются ли они в лабораториях, мастерских или на объекте, многофункциональные калибраторы температуры серии CTM9350 могут удовлетворить любые требования к калибровке. Все приборы могут быть оснащены встроенным измерительным прибором. Это позволяет измерять сопротивления, термоэлектрические напряжения, а также токовые сигналы (от термометров с преобразователем 0/4 ... 20 mA) и выполнять их прямую индикацию в выбранной единице измерения.

Использование калибратора с сухим блоком или микрокалибровочной ванны для калибровки как контактных поверхностных термометров, так и бесконтактных термометров не соответствует применению и может привести к получению неверных значений. В таких случаях следует использовать многофункциональный калибратор модели CTM9350-165.

Рис. слева: со встроенным измерительным прибором

Рис. справа: без встроенного измерительного прибора

С помощью этого многофункционального калибратора температуры в диапазоне температур от -30 ... +165 °C [-22 ... +329 °F] можно выполнять не только стандартные функции, но и, с использованием специальных вставок, применять его в качестве калибратора температуры поверхности и инфракрасного чёрного тела.

Управление осуществляется с помощью большого цветного сенсорного экрана. Задания на испытания можно создавать и автоматизировать через пользовательский интерфейс, экономя пользователю значительное время. Управление интуитивно понятное и быстрое.

Особенности

Простое управление через интуитивно понятное меню
Большой сенсорный экран с удобным считыванием показаний
Малое время отклика благодаря оптимизированному регулированию
Многофункциональный прибор с четырьмя наборами параметров контроллера
Создание задач калибровки, включая подготовку сертификата

Вопросы и ответы

Какой диапазон температур перекрывает калибратор CTM9350-165?

От −30 … +165 °C. В зависимости от конфигурации доступны также варианты до +160 °C, +155 °C и +150 °C (нижние границы −30 … −25 °C).

Насколько точна калибровка?

Неопределённость составляет ±0,07 K в режиме сухого блока, ±0,10 K в режиме микробани и ±0,5 K в режимах поверхности и инфракрасного чёрного тела.

Чем этот прибор отличается от обычного сухоблочного калибратора?

CTM9350-165 — многофункциональный: помимо функций сухого блока и микробани он со специальными вставками работает как калибратор температуры поверхности и инфракрасного чёрного тела. Это необходимо, когда контактные поверхностные или бесконтактные ИК-термометры нельзя корректно калибровать сухим блоком.

Какие сигналы может измерять или имитировать прибор?

Прибор поддерживает имитацию термометров сопротивления и термопар, а также измерение сопротивления, напряжения и тока (например, сигналов 0/4 … 20 mA от термометров с преобразователем) с прямой индикацией в выбранной единице измерения.

В каких средах можно работать с прибором?

Согласно данным производителя, рабочими средами являются воздух, силиконовое масло, минеральное масло и вода.

Допустима ли работа прибора во взрывоопасных зонах?

Нет, данные о взрывозащите отсутствуют; прибор имеет сертификаты CE и RoHS и степень защиты IP20, что соответствует лабораторному и производственному применению вне взрывоопасных зон.

При какой температуре окружающей среды можно эксплуатировать калибратор?

Рабочий диапазон окружающей среды составляет 0 … +50 °C.

Подтверждена ли прослеживаемость результатов калибровки?

Да, прослеживаемость обеспечивается по DAkkS.

Идентификация

Модель	CTM9350-165
Серия	CTM9350
Подтип	temperature multi-function calibrator

Измерительный диапазон

Диапазон температуры

−30…+165 °C · −30…+160 °C · −30…+155 °C · −25…+150 °C

Точность измерения

Неопределённость

±0.07 K (dry-well), ±0.10 K (micro bath), ±0.5 K (surface and IR)

Технологические условия

Рабочая среда	air, silicone oil, mineral oil, water
Тип калибровки	multifunction

Электрические характеристики

Выходной сигнал

RTD simulation · TC simulation · mA · V · voltage · current · resistance · thermocouple

Условия эксплуатации

Темп. окружающей среды	+0…+50 °C
Степень защиты IP	IP20
Вес	13 kg

Сертификаты и одобрения

Сертификаты	CERoHS
Прослеживаемость	DAkkS

Дополнительные характеристики

Переносной	Нет
Языки datasheet	EN, DE

Таблицы из даташита

Basic information

Temperature range	Application as:
Dry-well calibrator	-30 ...+160 °C [-22 ...+320 °F]
Micro calibration bath	-30 ...+155 °C [-22 ...+311 °F]
Surface temperature calibrator	-25 ...+150 °C [-13 ...+302 °F]
Infrared black body	-30 ...+165 °C [-22 ...+329 °F]
Accuracy	Application as:
Dry-well calibrator	±0.07 K
Micro calibration bath	±0.10 K
Surface temperature calibrator	±0.5 K
Infrared black body	±0.5 K
Defined the measuring deviation between the measured value and the reference value.
Temperature stability	Application as:
Dry-well calibrator	±0.005 K
Micro calibration bath	±0.01 K
Surface temperature calibrator	±0.150 K
Infrared black body	±0.020 K
Maximum temperature difference at a stable temperature over 30 minutes.
Temperature control
Heating time	From +20 °C to +155 °C [from +68 °F to +311 °F]	27 min
From -20 °C to +155 °C [from 4 °F to +311 °F]	34 min
Cooling time	From +20 °C to -25 °C [from +68 °F to -13 °F]	35 min
From +165 °C to +30 °C [from +329 °F to 86 °F]	17 min
Stabilisation time	Dependent on temperature and temperature probe
Metal block
Dimension for calibration insert	Ø60 x 170 mm[Ø2.36 x 6.69 in]
Dry-well material	Aluminium

Basic information

Digital display instrument
Display	Bright colour touchscreen (7"), laminated safety glass
Display range	-199.9 ... +999.9 °C [-199.9 ... +999.9 °F]
Resolution	0.001 °C
Units	°C, °F, K
Menu languages	English German
Functions
Menu functions	Calibration without certificate Calibration with automatic certificate generation Remote control Data export to a USB stick
User settings	User-defined data is indicated on the test certificate
Dimensions (W x D x H)
Calibrator without carrying handle	210 x 300 x 430 mm[8.27 x 11.81 x 16.93 in]
Height of carrying handle	50 mm[1.97 in]
Weight	13 kg [28.67 lb]

Accuracy specifications	Application as
	Dry-well calibrator	Micro calibration bath
Temperature range	-30 ...+160 °C [-22 ...+320 °F]	-30 ...+155 °C [-22 ...+311 °F]
Accuracy 1)	±0.07 K	±0.10 K
Temperature stability 2)	±0.005 K	±0.01 K
Influence due to loading 1)
External reference temperature probe	±0.01 K	±0.02 K
Temperature distribution	Determined in accordance with current calibration guideline in a standard insert sleeve.
Axial homogeneity	±0.06 K	±0.1 K
Radial homogeneity	±0.01 K	±0.08 K
Hysteresis	±0.010 K	±0.010 K

Communication

Interface	3 x USB Ethernet
Connectivity	OPC UA Serial communication HTTP
Baud rate	2400
Measuring rate	1 measured value per second
Internal program	Test items, test tasks and test points can be applied without limit

Смотреть все (17)

Voltage supply and performance data

Operating voltage 1)	AC 90 ... 240 V, 50/60 Hz
Power consumption	375W
Fuse	Micro fuse, 6.3 AH 250V slow blow fuse

Voltage supply and performance data

Power cord	■ Europe ■ USA/Canada ■ Switzerland ■ UK ■ China

Operating conditions

Place of use	For indoor use only
Operating altitude	≤ 2,000 m[≤ 6,562 ft] above sea level
Operating temperature	0 ... 50 °C [32 ... 122 °F] The ambient temperature influences the heating/cooling behaviour
Storage and transport temperature range	-10 ...+60 °C [14 ... 140 °F]
Humidity	< 80 %relative humidity to 31 °C [88 °F] Decreasing linearly to 50 %relative humidity at 40 °C [104 °F]
Condensation	Non-condensing
Electrical safety
Overvoltage category	II
Pollution degree	2 per IEC-61010-1

Output signal

Analogue output
Voltage supply	DC 24V (can be activated via menu)
Load	Max.24mA
Switching function	NC,NO

Electrical connection

Number of channels
Resistance thermometer	2
Thermocouple	2
Current signal	1
Voltage signal	1
Switch test	2
Connection type
Resistance thermometer	4 x 4-mm banana jacks
Thermocouple	2 x thermocouple terminal (mini)
Current and voltage signal	4 mmbanana jacks
Pin assignment
Resistance thermometer	2-wire connection 3-wire connection 4-wire connection
Measuring range
Resistance thermometer	Pt100 0 ...400Ω
Pt1000 0 ...4,000Ω
Thermocouple	-10 ...+100mV
Current signal	DC 0 ...24mA
Voltage signal	DC 0 ...12V

Accuracies	Measuring range	Accuracy
Resistance thermometer
Pt100	-200 ...+850 °C [-328 ... +1,562 °F]	±0.03 K
Pt500	-200 ...+850 °C [-328 ... +1,562 °F]	±0.12 K
Pt1000	-200 ...+850 °C [-328 ... +1,562 °F]	±0.06 K
Ni100	-60 ...+180 °C [-76 ...+356 °F]	±0.02 K
Ni500	-60 ...+200 °C [-76 ...+392 °F]	±0.08 K
Ni1000	-60 ...+200 °C [-76 ...+392 °F]	±0.04 K
Cold junction	-200 ... +1,820 °C [-328 ... +3,308 °F]	±0.3 K
Thermocouple
Type K	-160 ... +1,260 °C [-256 ... +2,300 °F]	±0.08 K
Type J	-190 ... +1,200 °C [-310 ... +2,192 °F]	±0.07 K
Type N	0 ... 1,300 °C [32 ... 2,372 °F]	±0.13 K
Type E	-200 ... +1,000 °C [-328 ... +1,832 °F]	±0.06 K
TypeT	-130 ...+400 °C [-202 ...+752 °F]	±0.09 K
Type R	160 ... 1,760 °C [320 ... 3,200 °F]	±0.78 K
Type S	170 ... 1,760 °C [338 ... 3,200 °F]	±0.73 K
Type B	920 ... 1,820 °C [1,688 ... 3,308 °F]	±0.5 K
Direct current	0 ...24mA	0.01 %of end value
DC voltage	0 ...12V	0.01 %of end value

Logo	Description	Region
	EU declaration of conformity	European Union
	EMCdirective EN 61326 emission (group 1, class A) and immunity (industrial environment)
	LowVoltage Directive EN 61010, safety requirements for electrical equipment for measurement, control and laboratory use
	RoHS directive

Description

Calibration
Integrated measuring instrument	■ Without ■ 3.1 inspection certificate per EN 10204 for RTD, TC, mAandV ■ DAkkS calibration certificate for RTD, TC, mAandV
Instrument	■ 3.1 inspection certificate per EN 10204 ■ DAkkS calibration certificate as micro calibration bath (traceable and accredited in accordance with ISO/IEC 17025) ■ DAkkS calibration certificate as temperature dry-well calibrator (traceable and accredited in accordance with ISO/IEC 17025) ■ DAkkS calibration certificate as micro calibration bath and as temperature dry-well calibrator (traceable and accredited in accordance with ISO/IEC 17025)
Recommended calibration interval	1 year (dependent on conditions of use)

Inserts The insert has several additional reference either heated or cooled	Description 1) been reached, the thermometer.The
bores into which the temperature probes being calibrated and one thermometer, for comparative calibration, can be inserted.The block is to the desired calibration temperature.Once a stable temperature has temperature probes to be calibrated can be compared with the reference documentation of this comparison represents the calibration.
Insert for surface measurement The calibration of surface temperature probes is very difficult and not without controversy. Temperature probes mounted on surfaces dissipate heat from the surface and create a cold zone on the surface being measured. In the temperature multi-function calibrator, the calibration temperature is created in a specially designed surface insert and measured directly external reference thermometer.	under the surface by an
measurement	Insert for infrared
measuring spot of the pyrometer being calibrated must be smaller than the diameter of infrared insert.The sleeve has been specifically manufactured with regard to its design and in order to achieve a defined emissivity for the measurement. the hollow and specially designed insert into the block using a special replacement tool.The also has three bores in the edge with 2 x 3.5 mmand 1 x 4.5 mm[2 x 0.14 in and 1 x in], for the accurate monitoring of the temperature via external reference probes. insert has a special design and surface finish on the inside.Through this, an emissivity of achieved.	The the surface Fit sleeve 0.18 The 0.9994 (black body) is
Insert for liquids and probe basket for tank Angled probes, large-diameter probes or probes with special designs cannot be calibrated with a dry-well calibrator. For this reason, the temperature multi-function calibrator also has the possibility to function as a stirred liquid bath.The liquid is circulated using a magnetic stirrer, and thus provides very good temperature distribution within the bath.The liquids are selected calibration temperature.	depending upon the desired
Reference thermometer Angled temperature probes are supplied to match the insert.

Accessories for model CTM9350-165	Order code
Description 1)	CTX-A-KE
	Transport case with trolley frame	-3-
	External reference probe up to max. 255 °C [528 °F] Dimension:Ø3x300 mm[Ø0.12 x 11.81 in] Angled: 190 mm[7.48 in] - length from the the sensor tip	-E-
	Insert replacement tool	-A-
	Insert replacement tool For insert for surface measurement	-B-
	Drain pump	-C-
	Standard sleeve for the surface measurement operating mode Dimensions:Ø60 x 205 mm[Ø2.36 x 8.07 in] Material: aluminium 3.4365	-D-
	Standard sleeve for the infrared measurement operating mode Dimensions:Ø60 x 150 mm[Ø2.36 x 5.91 in] Material: aluminium 3.4365	-F-
	Standard sleeve for the operating mode as temperature dry-well calibrator Dimensions:Ø60 x 150 mm[Ø2.36 x 5.91 in] Material: aluminium 3.4365	-G-
	Silicone oil DC 200.10 In 1 litre plastic bottle For temperature range -35 ...+160 °C [-31 ...+320 °F];FP = 163 °C [325.4 °F]	-H-
	Replaceable insert for liquids New adjustment required	-I-
	Screw-on lid Material: stainless steel	-J-
	Screw-on lid with 6 G ¼ bores Material: plastic	-K-

Accessories for model CTM9350-165	Order code
Description 1)	CTX-A-KE
	Power cord For the EU	-L-
	For Switzerland	-M-
	For UK	-N-
	For USA/Canada	-O-
	Electrical connection set Consisting of: ■ Clamp connectors (4 x red, 4 x black and 1 x white) ■ 2 x thermocouple adapters ■ 2 x split ferrite cores ■ 2 x ferrite keys	-P-
	PC and network cable	-Q-
Ordering information for your enquiry:
1. Order code: 2. Option:	⇓ [ ]

Inserts for model CTM9350-165	Order code
Description 1)	CTA9I-4U
	Undrilled insert Dimensions:Ø60 x 150 mm[Ø2.36 x 6.69 in] Material: aluminium	-N-
	Drilled insert Dimensions:Ø60 x 150 mm[Ø2.36 x 6.69 in] Drilling depth: 145 mm[5.71 in] Material: aluminium	-
	Bore diameter: 1 x 3.2 mmand 1 x 6.3mm [1 x 0.13 in and 1 x 0.25 in]	-A-
	Bore diameter: 2 x 3.2 mm, 1 x 4.2 mm, 1 x 6.3 mm, 1 x 8.4 mmand 1 x 9.9mm [2 x 0.13 in, 1 x 0.17 in, 1 x 0.25 in, 1 x 0.33 in and 1 x 0.39 in]	-B-
	Bore diameter: 1 x 3.2 mm, 1 x 5.0 mm, 1 x 6.5 mmand 1 x 10.5mm [1 x 0.13 in, 1 x 0.20 in, 1 x 0.26 in and 1 x 0.41 in]	-U-
	Bore diameter: 1 x 3.2 mm, 1 x 5.0 mm, 1 x 7.0 mmand 1 x 10.5mm [1 x 0.13 in, 1 x 0.20 in, 1 x 0.28 in and 1 x 0.41 in]	-V-
	Bore diameter: 1 x 3.3 mm, 1 x 4.8 mmand 2 x 6.4mm [1 x 0.13 in, 1 x 0.19 in and 2 x 0.25 in]	-W-
	Bore diameter: 2 x 3.2 mm, 2 x 4.3 mm, 3 x 6.3 mmand 2 x 8.5mm [2 x 0.13 in, 1 x 0.17 in, 3 x 0.25 in and 2 x 0.33 in]	-M-
	Bore diameter: 1 x 2.0 mm, 3 x 3.2 mm, 2 x 4.3 mm, 1 x 5.0 mmund 2 x 6.5mm [1 x 0.08 in, 3 x 0.13 in, 2 x 0.17 in, 1 x 0.2 in and 2 x 0.26 in]	-Y-
	Customer-specific, special probes are possible on request.	-?-

Inserts for model CTM9350-165	Order code
Description 1)	CTA9I-4U
Insert replacement tool	-J-
Ordering information for your enquiry:
	1. Order code: CTA9I-4U 2. Option:	⇓ [ ]
