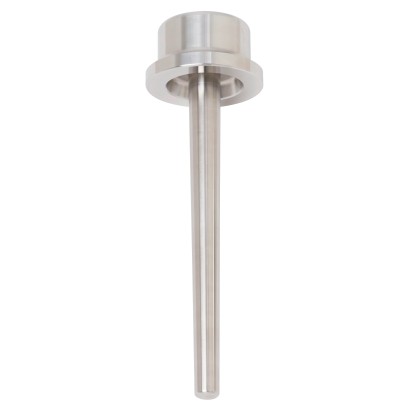

מכסה תרמובאר עם חיבור עם נבוב (Hub)
תיאור
סדרת TW32 של שרוולי טמפרטורה (Thermowells) עם חיבור לבית (hub) מיועדת לשימוש עם מגוון רחב של מדי טמפרטורה חשמליים ומכניים של WIKA. המבנה החזק שלהם הופך אותם לפתרון המועדף ליישומים בתעשיית הפטרוכימיה וכן בתעשיית הנפט והגז, במיוחד כאשר עומד לרשותכם שטח התקנה מוגבל בלבד.
שרוולי הטמפרטורה ממלאים תפקיד מרכזי בנקודות מדידת טמפרטורה: הם מפרידים בין חלל התהליך לבין הסביבה, ובכך מגנים הן על אנשי התפעול והן על הסביבה, ומגנים על חיישן הטמפרטורה מפני מדיות אגרסיביות, לחצים גבוהים וזרימות חזקות. במקביל, הם מאפשרים החלפת מד הטמפרטורה במהלך העבודה.
תכונות מיוחדות
- מתאים לחיבורי hub של יצרנים רבים
- גרסה מעובדת מחתיכה אחת ללא תפר ריתוך
- קטן בהרבה מפלנג'ים קונבנציונליים דומים
- בטיחות דליפה גבוהה באמצעות איטום מתכתי
- חוזק עייפות מיטבי לחישובי wake frequency בהתאם ל-ASME PTC 19.3 TW-2016
שאלות ותשובות
אילו חיבורי תהליך זמינים?
חיבור Hub, הברגה נקבית 1½ NPT או הברגה נקבית M20 x 1.5.
מאילו חומרים ניתן לייצר את השרוול?
Stainless steel 316/316L, Stainless steel 304/304L, A105, Stainless steel 1.4571, Alloy C4, Alloy C276, Alloy 400, Alloy 625, A182 F51 ו-A182 F55.
מה מייחד את ה-TW32 מבחינת הבנייה?
הוא מעובד בעיבוד שבבי מלא ללא תפר ריתוך, עם אטימה מתכתית לבטיחות גבוהה מפני דליפות, וקטן בהרבה מאוגנים קונבנציונליים דומים — מה שהופך אותו למתאים במיוחד לשטחי התקנה מוגבלים.
האם ה-TW32 מתאים לחישובי wake frequency?
כן. הוא מציג חוזק עייפות מיטבי לחישובי תדירות מערבולת בהתאם ל-ASME PTC 19.3 TW-2016.
האם קיימים אישורים לסביבות עם גופים מאכלים (sour service)?
כן, הדגם זמין עם אישורי NACE MR01/75 ו-NACE MR01/03.
מהם ממדי החדרה של השרוול?
אורך החדרה 610 mm וקוטר 6.6 mm.
| דגם | TW32 |
| סדרה | TW |
| תת-קטגוריה | Thermowell |
| חיבור תהליך | Hub connection1½ NPT female threadM20 x 1.5 female thread |
| טמפ׳ תהליך | ≤ +650 °C |
| חומר תרמופור | Stainless steel 316/316L, Stainless steel 304/304L, A105, Stainless steel 1.4571, Alloy C4, Alloy C276, Alloy 400, Alloy 625, A182 F51, A182 F55 |
| משקל | 2.25 kg |
| תקנים | NACE MR01/75NACE MR01/03 |
| אורך גשש | 610 mm |
| קוטר גשש | 6.6 mm |
| תרמופור | כן |
| צורת תרמופור | Tapered, straight |
| שפות גיליון נתונים | EN, DE |
| Max. process temperature, process pressure | |
|---|---|
| Thermowell design | ■ Dimensions ■ Material |
| Process conditions | ■ Flow rate ■ Medium density ■ Medium temperature ■ Process pressure |
| Hydrostatic pressure test | ■ External pressure to 650 bar [9,427 psi], 3 min ■ Internal pressure to 1,165 bar [16,897 psi], 3 min |
| Wake frequency calculation | Calculation of individual thermowells in accordance with ASME PTC 19.3 TW-2016 minimises the risk of dynamic damage that can be caused by the vortex shedding of a Kármán vortex street (Vortex Induced Vibration; VIV). In addition, the static loads due to lateral flow and the process pressure are calculated depending on the temperature. The calculation can be carried out independently using an online tool or as a WIKA engineered service (subject to charges). |
| → For further information, see technical information IN 00.15 'Wake frequency calcula- tion'. | |
| Insertion length U WFC | The groove depth G must be added to the insertion length U. U WFC = U + G Example WIKA hub size 2W20 with U = 300 mm: U WFC = 300 mm (11.811") + 17.5 (0.688") = 317.5 mm (12.5") |
| WIKA Hub size | Dimensions in mm [in] | |||||||
|---|---|---|---|---|---|---|---|---|
| H | F | G | Ø B | Ø Q | Ø V 1) | Ø Bd | Ø P | |
| 1.5W11 | 54 [2.13] | 12.7 [0.5] | 14.3 [0.56] | ■ 6.6 [0.24] | 25 [0.98] | 19 [0.75] | 60.3 [2.38] | 79.4 [3.13] E |
| 1.5W14 | 54 [2.13] REVISION | 11.1 [0.44] | 17.5 [0.69] | ■ 8.5 [0.36] ■ 9.8 [0.39] | 25 [0.98] | 19 [0.75] | 60.3 [2.38] | 79.4 [3.13] |
| 2W14 | 51 [2] | 11.1 [0.44] | 17.5 [0.69] | 30 [1.18] | 19 [0.75] | 73 [2.88] | 92 [3.63] | |
| 2W20 | 51 [2] | 11.1 [0.44] | 17.5 [0.69] | 30 [1.18] | 19 [0.75] | 73 [2.88] | 92 [3.63] | |
| WB20 | 70 [2.75] KLI-ZCHG | 15.9 [0.63] KONISCH | 18 [0.71] | 30 [1.18] | 19 [0.75] drawing number | 95.3 [3.75] | 120.7 [4.75] |
| WIKA Hub size | Weight in kg [lb] 1:1 released 23.10.23 ROEDERM DR 08 sheets 1 / 1 raw nominal | ||
|---|---|---|---|
| U = 200 mm [7.87 in] part 11.09.23 01 first created BORSEB | U = 400 mm [15.75] Check indicator | U = 600 mm [23.62 in] D-63911 Klingenberg ALEXANDER WIEGAND SE & Co. KG comments | |
| 1.5W11 | 2.25 [4.9] by WIKA 11.09.2023 | 3.1 [6.8] language GER/ENG | 4 [8.8] www.wika.com |
| 1.5W14 | 2.15 [4.7] | 3 [6.6] | 3.9 [8.5] DEKLI1_EN_A4M_T00 26.04.2023 |
| 2W14 | 2.65 [5.8] | 3.5 [7.7] | 4.4 [9.6] |
| 2W20 | 2.45 [5.4] | 3.3 [7.2] | 4.2 [9.2] |
| WB20 | 5.44 [11.98] | 6.34 [13.9 ] | 7.24 [15.9] |
| WIKA hub size | Technically compatible with the following connection types from third-party companies 1) | ||
|---|---|---|---|
| Grayloc, Galperti and G-Lok | Techloc | Destec G-Range | |
| 1.5W11 | 1.5 GR11 | 1-1/2in/11 | G1½-11 |
| 1.5W14 | 1.5 GR14 | 1-1/2 in/14 | G1½-14 |
| 2W14 | 2 GR14 | 2in/14 | G2-14 |
| 2W20 | 2 GR20 | 2in/20 | G2-20 |
| WB20 | H20 | H20in | - |
הצגת הכול (6)
| NACE | ■ MR01/75 via subsupplier certificate ■ MR01/03 via subsupplier certificate ■ MR01/75 via hardness test ■ MR01/03 via hardness test |
|---|---|
| Bore centrality | ■ X-ray test per DIN EN ISO 17636-1&2 / Assessment per DIN EN ISO 5817 ■ X-ray test per ASME Sec.V. Article 2, Latest ed. / Assessment per ASME B31.3 ■ Ultrasonic test |
| Tip thickness | ■ X-ray test per DIN EN ISO 17636-1 & 2 / Assessment per DIN EN ISO 5817 ■ X-ray test per ASME Sec.V. Article 2, Latest ed. / Assessment per ASME B31.3 |
| Certificates | ■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, material proof, indica- tion accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts, indi - cation accuracy, calibration certificate) ■ 3.2 inspection certificate |
|---|
