WIKA · מדידת טמפרטורה · משפחה TGS
מדחום דו-מתכתי עם מגעי מתג
מדחום דו-מתכתי עם מגעי מתג לבקרת תהליך תעשייתית וניטור בסביבות מדיה אגרסיביות.
טווח
-70…600 °C
יציאה
Inductive contact, model 831
דיוק
Class 1
הגנה
IP65
CERoHSEAC
מחיר
לפי דרישה
תלוי בתצורה
תיאור
בכל מקום שבו יש לציין את טמפרטורת התהליך באתר, ובו-בזמן נדרשת החלפת מעגלים, מדחום הבימטלי עם מגעי מתג מתאים לשימוש.
מגעי מתג (מגעי אזעקה חשמליים) יוצרים או מנתקים מעגלים בהתאם למיקום המחוג של מכשירי המדידה המציינים. מגעי המתג ניתנים לכיוון על פני כל טווח המדידה. מחוג המכשיר (מחוג הערך בפועל) נע בחופשיות על פני כל טווח הסקאלה, ללא תלות בכיוון.
ניתן לכוון את המחוג המוגדר באמצעות החלון באמצעות מפתח כיוון נשלף (מורכב על שקע הכבל).
ללאישורים נוספים ראה עמוד 8

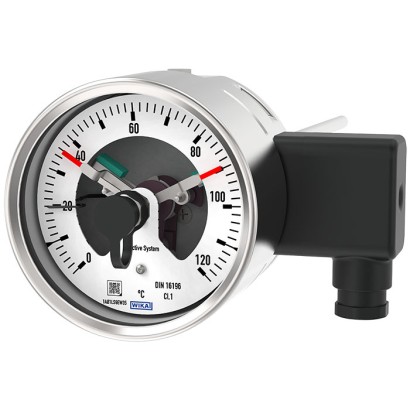

מדחום בימטלי עם מגעי מתג, דגם TGS55
ניתן גם לכוון מגעי מתג המורכבים ממספר מגעים לנקודת כיוון אחת. הפעלת המגע מתבצעת כאשר מחוג הערך בפועל נע מעבר ומטה מנקודת הכיוון הרצויה.
כמגעי מתג זמינים מגעים אינדוקטיביים ומגעים אלקטרוניים. ניתן להשתמש במגעים אינדוקטיביים באזורים מסוכנים. לצורך הפעלה של בקרי לוגיקה מתוכנתים (PLC) ניתן להשתמש במגעים אלקטרוניים.
תכונות מיוחדות
- אמינות גבוהה וחיי שירות ארוכים
- יישום אוניברסלי
- תיבה וצינור המגן עשויים פלדת אל-חלד
- מכשירים עם מגעים אינדוקטיביים לשימוש באזורים מסוכנים
- מכשירים עם מגעים ליישומי PLC
שאלות ותשובות
מהו טווח המדידה של ה-TGS55?
המכשיר זמין במגוון טווחי מדידה, מ--70 … +30 °C ועד 0 … 600 °C, בהתאם לתצורה הנבחרת.
מהי דיוק המדידה?
הדיוק הוא Class 1 או Class 2 לפי DIN 16196.
אילו חיבורי תהליך זמינים?
M20 x 1.5, M24 x 1.5 female, G ½ B, ½ NPT, G ½ female, ½ NPT female, וכן גרסה פשוטה ללא הברגה.
האם המכשיר מתאים למדיה אגרסיביות?
כן — הגוף והצינורית עשויים מ-Stainless steel 316SS, והמכשיר מיועד במיוחד לסביבות מדיה אגרסיביות.
מהן טמפרטורות הסביבה והתהליך המותרות?
טמפרטורת הסביבה: -50 … +70 °C; טמפרטורת התהליך: -60 … +500 °C.
מהי דרגת ההגנה מפני חדירה?
דרגת ההגנה היא IP65.
האם יש אישור לאזורים מסוכנים?
כן — מכשירים עם מגעים אינדוקטיביים מאושרים ל-ATEX ול-IECEx: Ex ia IIC T6/T5/T4 Gb לגז ב-Zone 1, ו-Ex ia IIIB T85°C/T95°C/T100°C/T135°C Db לאבק ב-Zone 21. קיים גם אישור EAC.
מה מבדיל בין המגע האינדוקטיבי למגע האלקטרוני?
המגע האינדוקטיבי (דגם 831) מיועד לשימוש באזורים מסוכנים, ואילו המגע האלקטרוני (דגם 830 E) מיועד להפעלת בקרי PLC.
תצורה · צעד אחר צעד
הרכיבו TGS55 לפי המשימה
המק״ט נבנה אוטומטית. בספק — פנו למהנדס; נסייע לפי פרמטרי הקו.
שלב 1 מתוך 1
התצורה שלכם
- קוטר נומינלי100
- מיקום החיבורback mount
- תכנון חיבורstandard, male thread
- מתגinductive switch, version 831-N
- פעולת מתג ראשונהmakes (1)
- פעולת מתג שנייהwithout
- הגנה מפני פיצוץIECEx, ATEX type of protection ia with device category 2G and 2D
- חיבור חשמליplug sidewise
- יחידה°C
- טווח סקלָה-70 °C ... +30 °C
- סולם 2without
- חיבור תהליךG 1/2 B
- קוטר הגבעול6 mm
- אורך הכנסה L1—
- דמפּינגwithout
- תכונות עיצוב מיוחדותwithout
- תעודותwithout
- אישוריםwithout
- מידע נוסף להזמנהWithout
AI ייעץ לפי פרמטרים
סיימו את התצורה
בחרו את כל האפשרויות כדי לשלוח בקשה.
זיהוי
| דגם | TGS55 |
| סדרה | TGS |
| תת-קטגוריה | With switch contacts |
טווח מדידה
| טווח טמפרטורה | −70…+30 °C · −50…+50 °C · −30…+50 °C · −20…+140 °C · +0…+600 °C · −20…+60 °C · −20…+120 °C · +0…+60 °C · +0…+80 °C · +0…+100 °C · +0…+120 °C · +0…+160 °C · +0…+200 °C · +0…+250 °C · +0…+300 °C · +0…+400 °C · +0…+500 °C |
דיוק מדידה
| מחלקת דיוק | Class 1, Class 2 per DIN 16196 |
תנאי תהליך
| חיבור תהליך | M20 x 1.5M24 x 1.5 femaleG ½ B½ NPTG ½ female½ NPT femalePlain, without thread |
| טמפ׳ תהליך | −60…+500 °C |
מאפיינים חשמליים
| אות יציאה | Inductive contact, model 831 · Electronic contact, model 830 E · Inductive contact · Electronic contact |
| חיבור חשמלי | Cable socket, black Per VDE 0110 insulation group C/250 V Cable gland M20 x 1.5 |
חומרים
| חומר גשש | Stainless steel 316SS |
סביבת הפעלה
| טמפ׳ סביבה | −50…+70 °C |
| דרגת הגנה IP | IP65 |
| משקל | 0.7 kg |
תקנים ואישורים
| תקנים | CERoHS |
| הגנת התפוצצות | EACEx ia Zone 1 gas II 2G Ex ia IIC T6/T5/T4 GbZone 21 dust II 2D Ex ia IIIB T85°C/T95°C/T100°C/T135°C DbIECEx Ex ia Zone 1 gas Ex ia IIC T6/T5/T4 GbATEX: Ex ia Zone 1 gas II 2G Ex ia IIC T6/T5/T4 Gb, Zone 21 dust II 2D Ex ia IIIB T85°C/T95°C/T100°C/T135°C DbIECEx: Ex ia IIC T6/T5/T4 Gb, Zone 21 dust Ex ia IIIB T85°C/T95°C/T100°C/T135°C Db |
פרטים נוספים
| סוג חיישן | bimetal |
| אורך גשש | 63 mm |
| קוטר גשש | 8 mm |
| תרמופור | לא |
| שפות גיליון נתונים | EN |
טבלאות מגיליון הנתונים
| Basic information | |
|---|---|
| Standard | DIN 16196 |
| Nominal size in mm[in] | 100 [4"] |
| Window | ■ Instrument glass ■ Laminated safety glass ■ Clear non-splintering plastic |
| Connection location | ■ Back mount (axial) ■ Lower mount (radial) ■ Back mount, adjustable stem and dial |
| Connection design | → For drawings, see page 9 |
| S | Standard (threaded connection) 1) |
| 1 | Plain stem (without thread) |
| 2 | Male nut |
| 3 | Union nut |
| 4 | Compression fitting (sliding on stem) |
| 5 | Union nut and loose threaded connection |
| 'Adjustable stem and dial' case version | 90° swivelling and 360° rotatable |
| Dampening, case filling | ■ Without ■ With liquid dampening |
| Material (in contact with the environment) | |
| Case, bayonet ring | ■ Stainless steel 304SS ■ Stainless steel 316SS |
Measuring element
| Type of measuring element | Bimetal coil |
|---|---|
| Nominal effective range | |
| Continuous load (1 year) | Measuring range (DIN 16196) |
| Short time (max. 24 h) | Scale range (DIN 16196) |
Accuracy specifications
| Accuracy per DIN 16196 1) | With single contact | With double contact |
|---|---|---|
| Stem diameter 6 mm[0.24 in] | Class 2 | Class 2 |
| Stem diameter 8 mm[0.31 in] | Class 1 | Class 2 |
| Stem diameter ≥ 10 mm[0.39 in] | Class 1 | Class 1 |
| Scale range in °C | Measuring range 1) in °C | Scale interval in °C | Error limit in °C | |
|---|---|---|---|---|
| Class 1 | Class 2 | |||
| -70 ... +30 | -60 ...+20 | 1 | 1.5 | 3.0 |
| -50 ... +50 | -40 ...+40 | 1 | 1.5 | 3.0 |
| -30 ... +50 | -20 ...+40 | 1 | 1.5 | 3.0 |
| -20 ... +60 | -10 ...+50 | 1 | 1.5 | 3.0 |
| -20 ... +120 | 0 ... 100 | 2 | 3.0 | 6.0 |
| -20 ... +140 | 0 ... 120 | 2 | 3.0 | 6.0 |
| 0 ... 60 | 10 ... 50 | 1 | 1.5 | 3.0 |
| 0 ... 80 | 10 ... 70 | 1 | 1.5 | 3.0 |
| 0 ... 100 | 10 ... 90 | 1 | 1.5 | 3.0 |
| 0 ... 120 | 10 ... 110 | 2 | 3.0 | 6.0 |
| 0 ... 160 | 20 ... 140 | 2 | 3.0 | 6.0 |
| 0 ... 200 | 20 ... 180 | 2 | 3.0 | 6.0 |
| 0 ... 250 | 30 ... 220 | 5 | 3.75 | 7.0 |
| 0 ... 300 | 30 ... 270 | 5 | 7.5 | 15.0 |
| 0 ... 400 | 50 ... 350 | 5 | 7.5 | 15.0 |
| 0 ... 500 | 50 ... 450 | 5 | 7.5 | 15.0 |
| 0 ... 600 | 100 ... 500 | 10 | 15.0 | 30.0 |
הצגת הכול (20)
Further details on: Scale range
| Unit | ■ °C ■ °F ■ °C/°F (dual scale) | |
|---|---|---|
| Dial | ||
| Scale graduation | ■ Single scale ■ Dual scale | |
| Scale colour | Single scale | Black |
| Dual scale | Red | |
| Other colours on request | ||
| Material | Aluminium | |
| Pointer | ||
| Version | Adjustable pointer | |
| Pointer colour | Black | |
| Material | Aluminium |
Process connection
| Thread size | ■ Plain, without thread ■ G½B ■ ½NPT ■ G½female ■ ½NPTfemale ■ M20 x 1.5 ■ M24 x 1.5 female |
|---|---|
| Material (in contact with the environment) | Stainless steel 316SS |
| Stem | |
| Diameter | ■ 6 mm[0.24 in] ■ 8 mm[0.31 in] ■ 10 mm[0.39 in] ■ 12 mm[0.47 in] |
| Material (wetted) | Stainless steel 316SS |
| Thermowell/protection tube | In principle, the operation of a mechanical thermometer is possible without a thermowell/protection tube with low process-side loading (low pressure, low viscosity and low flow velocities). However, in order to enable exchanging the thermometer during operation (e.g. instrument replacement or calibration) and to ensure a better protection of the measuring instrument and also the plant and the environment, it is advisable to use a thermowell/protection tube from the extensiveWIKA portfolio. →For further information on the wake frequency calculation, see Technical information |
| Output signal | |
|---|---|
| Type of contact | ■ Inductive contact, model 831 (→ see page 5) ■ Electronic contact, model 830 E (→ see page 6) |
| Switching technology | |
| Inductive contact, model 831 | ■ Suitable for use in hazardous areas with corresponding control unit (model 904.xx) ■ Long service life due to non-contact sensor ■ Low influence on the indication accuracy ■ Fail-safe switching at high switching frequency ■ Insensitive to corrosion ■ Also available in safety version |
| Electronic contact, model 830 E | ■ For direct triggering of a programmable logic controller (PLC) ■ Long service life due to non-contact sensor ■ Low influence on the indication accuracy ■ Fail-safe switching at high switching frequency ■ Insensitive to corrosion |
| Contact setting | ■ Contact adjustable, adjustment key mounted on the cable socket ■ Contacts fixed, without adjustment lock ■ Contact adjustment lock leaded (tamper-proof) ■ Contact adjustment key fixed |
Output signal: Inductive contact, model 831
| Connection method | Inductive contact |
|---|---|
| Number of switch contacts | Max. 2 switch contacts |
| Switching function | Contact versions: ■ 831-N ■ 831-SN, safety version 1) ■ 831-S1N, safety version 1) , inverted signal The switching function of each switch is indicated by index 1 or 2 |
| Model 831.1 | Normally open (clockwise pointer motion) |
| Model 831.2 | Normally closed (clockwise pointer motion) |
| Switch point setting | Set pointers of the contact pressure gauges are freely adjustable over the full scale range |
| Setting range (recommended) | 10 ... 90 %of the scale range (0 ... 100 %onrequest) |
| Distance between switch points | Up to 2 contacts can be set to an identical set point. For a version with 3 contacts this is not possible.The left (no. 1) or right (no. 3) contact may not be set to the same set point as the other 2 contacts.The required displacement is approx. 30°, optionally to the right or to the left. |
| Switching current | Depending on the isolating amplifier/control unit used (→ see data sheet AC 08.01) |
| Switching voltage | Depending on the isolating amplifier/control unit used (→ see data sheet AC 08.01) |
| Switching power | Depending on the isolating amplifier/control unit used (→ see data sheet AC 08.01) |
| Permissible temperature ranges in hazardous areas | |
| T6 | -20 ...+60 °C [-4 ...+140 °F] |
| T5 ...T1 | -20 ...+70 °C [-4 ...+158 °F] |
| T135°C | -20 ...+70 °C [-4 ...+158 °F] |
| Model | Version | Ex version |
|---|---|---|
| 904.28 KFU8 - SR2 - Ex1.W | 1 contact | Yes |
| 904.29 KFU8 - SR2 - Ex2.W | 2 contacts | Yes |
| 904.30 KHA6 - SH - Ex1 | 1 contact | Yes - Safety version |
| 904.33 KFD2 - SH - Ex1 | 1 contact | Yes - Safety version |
| 904.25 MSR 010-I | 1 contact | No |
| 904.26 MSR 020-I | 2 contacts | No |
| 904.27 MSR 011-I | Two-point control | No |
Output signal: Electronic contact, model 830 E
| Connection method | Electronic contact (PNP transistor) |
|---|---|
| Number of switch contacts | Max. 2 switch contacts |
| Switching function | Contact versions: ■ 2-wire system ■ 3-wire system The switching function of each switch is indicated by index 1 or 2 |
| Model 830 E.1 | Normally open (clockwise pointer motion) |
| Model 830 E.2 | Normally closed (clockwise pointer motion) |
| Setting range (recommended) | 10 ... 90 %of the scale range (0 ... 100 %onrequest) |
| Distance between switch points | Up to 2 contacts can be set to an identical set point. For a version with 3 contacts this is not possible.The left (no. 1) or right (no. 3) contact may not be set to the same set point as the other 2 contacts.The required displacement is approx. 30°, optionally to the right or to the left. |
| Switching current | ≤ 100mA |
| Switching voltage | DC 10 ...30V |
| Type of output | PNP transistor |
| Residual ripple | Max.10% |
| No-load current | ≤ 10mA |
| Residual current | ≤ 100 µA |
| Voltage drop (with I max. ) | ≤ 0.7V |
| Reverse polarity protection | Conditional U B (the switched output 3 or 4 must never be set directly to minus) |
| Anti-inductive protection | 1 kV, 0.1 ms, 1 kΩ |
| Oscillator frequency | Approx. 1,000 kHz |
| EMC | Per EN 60947-5-2 |
Electrical connections
| Connection type | ■ Cable socket, black PerVDE 0110 insulation group C/250V Cable gland M20 x 1.5 ■ Connector ■ Rear cable outlet |
|---|---|
| Wire cross-section | 6 screw terminals + PE for conductor cross-section 2.5 mm² |
| Cable diameter | → See dimensions from page 10 |
| Pin assignment | Connection details are given on the product label of the instrument. Connection terminals and ground terminals are appropriately marked. |
| Material | PA 6 (polyamide) |
Operating conditions
| Ambient temperature range (at the case) 1) | -20 ...+60 °C [-4 ...+140 °F] |
|---|---|
| Storage temperature range 1) | |
| Without liquid dampening | -50 ...+70 °C [-58 ...+158 °F] |
| With liquid dampening | -40 ...+70 °C [-40 ...+158 °F] |
| Max. operating pressure at stem | Max. 25 bar [362.59 psi], static |
| Ingress protection (IP code) per IEC/EN 60529 | ■ IP65 ■ IP66 |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity | European Union | |
| EMCdirective | ||
| Low voltage directive | ||
| RoHS directive |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity | European Union | |
| IECEx 1) Hazardous areas - Ex ia Zone 1 gas Ex ia IIC T6/T5/T4 Gb Zone 21 dust Ex ia IIIB T85°C/T95°C/T100°C/T135°C Db | International | |
| EAC EMCdirective Hazardous areas 1) | Eurasian Economic Community | |
| KazInMetr Metrology, measurement technology | Kazakhstan | |
| - | MTSCHS Permission for commissioning | Kazakhstan |
| UkrSEPRO Metrology, measurement technology | Ukraine | |
| Ex Ukraine Hazardous areas | Ukraine | |
| Uzstandard Metrology, measurement technology | Uzbekistan | |
| - | CRN Safety (e.g. electr. safety, overpressure, ...) | Canada |
Certificates
| Certificates | ■ 2.2 test report ■ 3.1 inspection certificate with 3 test points (optionally with 5 test points) |
|---|---|
| Calibration | DAkkS calibration certificate |
| Nominal size | i i l 2 l SW 1 Dimensions inmm l 1 | |||
|---|---|---|---|---|
| NS | d 1 | Ød d 1 | 1 a for axial | i 2 l a for adjustable stem and dial Ø d |
| Bauform 100 | SW 5 18 | 8 | l 2 15 | 25 |
| Nominal size | ca.40 l l 2 1 Process connection | Dimensions inmm 3073050.06 | ||
|---|---|---|---|---|
| NS | G | i | SW | Ø d |
| 100 | G½B | 8.5 L | 27 | 8 |
| G¾B | 10.5 | 32 | 8 | |
| M24 x 1.5 | 13.5 | 32 | 8 |
| Nominal size | l a l 2 G SW Process connection | Dimensions inmm | |||
|---|---|---|---|---|---|
| SW NS | G | 1 i | SW | d 4 | 3073050.06 Ø d Bauform |
| 100 | G½B | 14 | d d 27 | 26 | 8 Design 1 |
| G¾B | 16 | Ø 32 | 32 | Bauform 3 8 | |
| ½NPT | 19 | 22 | - | 3073050.06 Design 3 8 | |
| ¾NPT | 20 | 30 | - | 8 |
| Nominal size | i i Process connection | Dimensions inmm Bauform Design | ||
|---|---|---|---|---|
| 25 NS | SW G | i | SW | Ø d |
| Ø22 100 | G½B | 20 | G 27 | 8 |
| l Nominal size | Process connection | Dimensions inmm | |||
|---|---|---|---|---|---|
| l 1 NS | G | i | SW | d 4 | Ø d |
| 100 | G½B | 14 | 27 | 26 | 8 |
| G | ca.40 Ø d d G¾B | 16 | 32 | 32 | 8 |
| M18 x 1.5 | L 12 | 24 | 23 | 8 | |
| ½NPT | 19 | 22 | - | 8 | |
| l 2 | ¾NPT | 20 | 30 | - | 8 |
ענף
נפט וגז
תעשייה כימית, תעשייה פטרוכימית, טכנולוגיית תהליכים ותעשיית המזון
לא מצאתם תשובה בתיעוד? מהנדס יענה במהלך יום עסקים.
שאלו מהנדס →כל הווריאציות · טבלת מק״טים
17 מק״טים סטנדרטיים של משפחת TGS
אם ידוע הקוד — בחרו ישירות. אם לא — השתמשו בתצורה במצב «01».
מלאי:
SKUתצורהמחירמלאיפעולה
TGS55.100BM-S-L-1ZRP-CGAZ-GD-B0063-ZZZ-ZZZNominal size: 100 · Connection location: BM · Connection design: S+ 16 נוספיםלפי דרישהבהזמנהבקשה →
TGS55.100BM-S-L-1ZRP-CGAZ-GD-B0070-ZZZ-ZZZNominal size: 100 · Connection location: BM · Connection design: S+ 16 נוספיםלפי דרישהבהזמנהבקשה →
TGS55.100BM-S-L-1ZRP-CGAZ-GD-B0080-ZZZ-ZZZNominal size: 100 · Connection location: BM · Connection design: S+ 16 נוספיםלפי דרישהבהזמנהבקשה →
TGS55.100BM-S-L-1ZRP-CGAZ-GD-B0089-ZZZ-ZZZNominal size: 100 · Connection location: BM · Connection design: S+ 16 נוספיםלפי דרישהבהזמנהבקשה →
TGS55.100BM-S-L-1ZRP-CGAZ-GD-B0100-ZZZ-ZZZNominal size: 100 · Connection location: BM · Connection design: S+ 16 נוספיםלפי דרישהבהזמנהבקשה →
TGS55.100BM-S-L-1ZRP-CGAZ-GD-B0115-ZZZ-ZZZNominal size: 100 · Connection location: BM · Connection design: S+ 16 נוספיםלפי דרישהבהזמנהבקשה →
TGS55.100BM-S-L-1ZRP-CGAZ-GD-B0126-ZZZ-ZZZNominal size: 100 · Connection location: BM · Connection design: S+ 16 נוספיםלפי דרישהבהזמנהבקשה →
TGS55.100BM-S-L-1ZRP-CGAZ-GD-B0140-ZZZ-ZZZNominal size: 100 · Connection location: BM · Connection design: S+ 16 נוספיםלפי דרישהבהזמנהבקשה →
TGS55.100BM-S-L-1ZRP-CGAZ-GD-B0150-ZZZ-ZZZNominal size: 100 · Connection location: BM · Connection design: S+ 16 נוספיםלפי דרישהבהזמנהבקשה →
TGS55.100BM-S-L-1ZRP-CGAZ-GD-B0186-ZZZ-ZZZNominal size: 100 · Connection location: BM · Connection design: S+ 16 נוספיםלפי דרישהבהזמנהבקשה →
TGS55.100BM-S-L-1ZRP-CGAZ-GD-B0200-ZZZ-ZZZNominal size: 100 · Connection location: BM · Connection design: S+ 16 נוספיםלפי דרישהבהזמנהבקשה →
TGS55.100BM-S-L-1ZRP-CGAZ-GD-B0226-ZZZ-ZZZNominal size: 100 · Connection location: BM · Connection design: S+ 16 נוספיםלפי דרישהבהזמנהבקשה →
TGS55.100BM-S-L-1ZRP-CGAZ-GD-B0230-ZZZ-ZZZNominal size: 100 · Connection location: BM · Connection design: S+ 16 נוספיםלפי דרישהבהזמנהבקשה →
TGS55.100BM-S-L-1ZRP-CGAZ-GD-B0240-ZZZ-ZZZNominal size: 100 · Connection location: BM · Connection design: S+ 16 נוספיםלפי דרישהבהזמנהבקשה →
TGS55.100BM-S-L-1ZRP-CGAZ-GD-B0250-ZZZ-ZZZNominal size: 100 · Connection location: BM · Connection design: S+ 16 נוספיםלפי דרישהבהזמנהבקשה →
TGS55.100BM-S-L-1ZRP-CGAZ-GD-B0276-ZZZ-ZZZNominal size: 100 · Connection location: BM · Connection design: S+ 16 נוספיםלפי דרישהבהזמנהבקשה →
TGS55.100BM-S-L-1ZRP-CGAZ-GD-B0290-ZZZ-ZZZNominal size: 100 · Connection location: BM · Connection design: S+ 16 נוספיםלפי דרישהבהזמנהבקשה →
מוצגים 17 מתוך 17. מחיר לפי דרישה — מהנדס יחשב עבור התצורה שלכם.
