PXS

تحت الطلب

WIKA · قياس الضغط · العائلة Process Mini Series

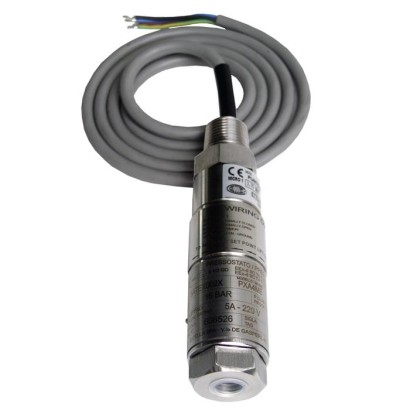

مفتاح ضغط صغير الحجم، من الفولاذ المقاوم للصدأ

Name: مفتاح ضغط صغير الحجم، من الفولاذ المقاوم للصدأ
Brand: WIKA

مفتاح ضغط مصغّر، من الفولاذ المقاوم للصدأ لصناعة العمليات، بتصميم مدمج وحافظة مفتاح متينة.

النطاق

-1…1000 bar

الدقة

≤ 1 % of end of setting range

الحماية

IP66

CERoHSNACE MR0175 / ISO 15156NACE MR0103 / ISO 17945NACE MR0175/ISO 15156NACE MR0103/ISO 17945NACE MR0175/ISO15156NACE MR0103/ISO17945Ex ia IIIC T85°C/T135°C Da IP66ATEX I M1 II 1 GDIECEx Ex ia I MaEx ia IIC T6/T4 GaEx ia I MaEx ia IIIC T6/T4 GaEACExATEX

السعر

حسب الطلب

يعتمد على التكوين

طلب عرض سعر

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

تم تطوير مفاتيح الضغط الميكانيكية عالية الجودة هذه خصيصًا لتطبيقات تتطلب السلامة بدرجة حرجة. تتمثل الميزة الكبيرة لمفاتيح الضغط الميكانيكية في أنه لا يلزم وجود جهد إمداد لعملية التبديل.

في الإنتاج، يتم تتبّع المفاتيح بواسطة برنامج ضمان الجودة في كل خطوة، ثم يتم اختبارها بنسبة 100 %. وبفضل إحكامها/تصميمها المدمج، يمكن تركيب مفتاح الضغط طراز PXS في بيئات القياس ذات المساحة المحدودة. يمكن لهيكل/غلاف المفتاح المتين المصنوع من الفولاذ المقاوم للصدأ 316 أن يتحمل ظروف التشغيل القاسية والمسببة للتآكل في صناعة العمليات، ضمن مجالات عمل تصل إلى 1,000 bar.

للموافقات الإضافية، راجع الصفحة 5

المزايا

تصميم مدمج ونحيف
هيكل مفتاح متين من الفولاذ المقاوم للصدأ 316، IP66، NEMA 4X
تشكيلة واسعة من مجالات الضبط المتاحة، 1 … 2.5 bar إلى 200 … 1,000 bar
تكرارية نقطة الضبط ≤ 1 % للتبديل الموثوق
قدرة تبديل عالية وتشكيلة واسعة من متغيرات التلامس والتوصيلات الكهربائية

الأسئلة والأجوبة

ما هي مجالات الضبط المتوفرة لمفتاح الضغط PXS؟

تتوفر تشكيلة واسعة من مجالات الضبط من 1 … 2.5 bar إلى 200 … 1,000 bar، بالإضافة إلى مجالات وسيطة مثل 1.6 … 6 bar و 6 … 25 bar و 50 … 160 bar ومجال تفريغ -1 … 1.5 bar.

هل يحتاج PXS إلى جهد إمداد ليعمل؟

لا، فهو مفتاح ضغط ميكانيكي لا يحتاج إلى جهد إمداد لعملية التبديل، مما يجعله مناسبًا لتطبيقات السلامة الحرجة.

ما هي دقة نقطة الضبط؟

تكرارية نقطة الضبط ≤ 1 % من نهاية مجال الضبط، وفق المعيار IEC 61298-2:2008، مما يضمن تبديلاً موثوقًا.

ما هي وصلات العملية المتاحة؟

الوصلة القياسية ¼ NPT أنثوية، وتتوفر وصلات أخرى عبر محوّل: ½ NPT أنثوي أو ذكر، G ¼، G ½ A ذكر، و G ¼ A ذكر.

ما هي درجات الحرارة المسموحة؟

درجة حرارة الوسط من -40 … +200 °C، ودرجة حرارة البيئة المحيطة من -30 … +85 °C.

ما هي مواد الأجزاء المبللة بالوسط؟

الأجزاء المبللة مصنوعة من Hastelloy C276 أو الفولاذ المقاوم للصدأ 316L، مع إحكامات من FPM أو NBR أو EPDM، مما يسمح باستخدامه مع وسائط عدوانية وعالية اللزوجة أو ملوّثة.

هل يصلح للاستخدام في المناطق الخطرة (القابلة للانفجار)؟

نعم، الجهاز متوفر بموافقات ATEX و IECEx و EACEx، منها Ex ia I Ma و Ex ia IIC T6/T4 Ga و Ex ia IIIC T85°C/T135°C Da IP66، وهو مؤهّل أيضًا لمستويات السلامة الوظيفية SIL 2 و SIL 3.

ما الذي يميّز PXS عن مفاتيح الضغط الأخرى؟

تصميمه المدمج والنحيف يتيح تركيبه في أماكن القياس ذات المساحة المحدودة مثل لوحات التحكم، وحافظته المتينة من الفولاذ المقاوم للصدأ 316 بدرجة IP66 / NEMA 4X تتحمل ظروف التشغيل القاسية والمسببة للتآكل ضمن مجالات عمل تصل إلى 1,000 bar.

التعريف

الطراز	PXS
السلسلة	Process Mini Series
النوع الفرعي	Mechanical pressure switch

نطاق القياس

نطاق الضغط

1…2.5 bar · 200…1000 bar · 1.6…6 bar · 2…6 bar · 3…10 bar · 6…25 bar · 14…60 bar · 25…100 bar · 50…160 bar · 70…400 bar · 150…700 bar · -1…1.5 bar

دقة القياس

فئة الدقة	≤ 1 % of end of setting range
معيار الدقة	IEC 61298-2:2008
مستوى السلامة الوظيفية (SIL)	SIL 2 qualified, SIL 3 qualified

ظروف العملية

وصلة العملية	¼ NPT, female thread½ NPT, female thread via adapter½ NPT, male thread via adapterG ¼, female thread via adapterG ½ A, male thread via adapterG ¼ A, male thread via adapter1/4 NPT, female thread1/2 NPT, female thread via adapter1/2 NPT, male thread via adapterG1/4, female thread via adapterG1/2A, male thread via adapterG1/4A, male thread via adapter
درجة حرارة العملية	−40…+200 °C

الخصائص الكهربائية

وصلة كهربائية	Threaded connection with connection cable (½ NPT male, M20 x 1.5, ½ NPT female, ¾ NPT female), Terminal box with 3 x ½ NPT female, IP65
وظيفة التبديل	Adjustable set point with dead band depending on setting range
نقاط التبديل	1

المواد

مادة العلبة	Stainless steel 316
مادة الأجزاء الملامسة	Hastelloy C276, Stainless steel 316L
مادة الإحكام	FPM, NBR, EPDM

بيئة التشغيل

حرارة المحيط	−30…+85 °C
تصنيف IP	IP66
الوزن	0.6 kg

الشهادات والموافقات

الشهادات	CERoHSNACE MR0175 / ISO 15156NACE MR0103 / ISO 17945
حماية الانفجار	Ex ia IIIC T85°C/T135°C Da IP66ATEX I M1 II 1 GDIECEx Ex ia I MaEx ia IIC T6/T4 GaEx ia I Ma Ex ia IIC T6/T4 Ga Ex ia IIIC T85°C/T135°C Da IP66Ex ia I MaEx ia IIIC T6/T4 GaEACExATEX

تفاصيل إضافية

لغات ورقة البيانات

جداول من ورقة البيانات

Basic information

Version	Miniature pressure switch
Special design feature	■ Version for hazardous areas (Ex ia) ■ For oxygen, oil- and grease-free ■ Per NACE 1) MR0175 / ISO 15156, use in H₂S-containing environments in oil and gas production ■ Per NACE 1) MR0103 / ISO 17945, metals resistant to sulphide stress cracking ■ Drying of wetted parts ■ Offshore version ■ Tropical version (suitable for environments with increased air humidity) ■ Version for ammonia applications ■ Geothermal version ■ Assembled as a diaphragm seal system
Contact version	■ 1 x SPDT (single pole double throw) ■ 1 x DPDT (double pole double throw) Microswitch, hermetically sealed, with fixed dead band The DPDT function is realised with 2 simultaneously triggering SPDT microswitches. →See table 'Contact version'
Dielectric strength	Safety class I (IEC 61298-2: 2008)
Switch enclosure
Design	Tamper-proof due to access cover plate with lead seal option Laser-engraved product label from stainless steel
Material	Stainless steel 316
Mounting	■ Direct mounting ■ Wall bracket from stainless steel ■ Mounting bracket for 2" pipe mounting

Contact version	Electrical rating (resistive load)
		AC	DC
E	1 x SPDT, silver, hermetically sealed	250 V, 5 A	24 V, 5 A
J	1 x SPDT, gold-plated, hermetically sealed	250 V, 0.5 A	24 V, 1 A
L	1 x DPDT, silver, hermetically sealed	250 V, 5 A	24 V, 5 A
M	1 x DPDT, gold-plated, hermetically sealed	250 V, 0.5 A	24 V, 1 A

Sensor element	Wetted parts	Permissible medium temperature 1)
		Sensor element	Sealing
M	1 = Welded diaphragm element with antagonist spring	Hastelloy C276	-	-40 ...+200 °C
	2 = Diaphragm element with antagonist spring and O-ring	Hastelloy C276	O-ring:FPM	-30 ...+200 °C
G	Piston with antagonist spring and welded diaphragm element	Hastelloy C276	-	-40 ...+140 °C
P	Piston with antagonist spring 2) 3)	Stainless steel 316L	O-ring:FPM	0 ... 200 °C
			O-ring:NBR	-10 ...+110 °C
			O-ring:EPDM	-40 ...+110 °C

Accuracy specifications

Set point repeatability	≤ 1 %of end of setting range
Dead band	→See table 'Setting range of set point'

عرض الكل (13)

Setting range of set point	Sensor element	Setting range depending on the switching direction in bar	Working range	Proof pressure	Max. dead band
in bar	rising	falling	in bar	in bar	Start of setting range 4) in bar	End of setting range 4) in bar
-1 ... 1.5	M 5)	-0.7 ... 1.5	-0.9 ... 1.2	-1 ... 10	40	0.3	0.3
1 ... 2.5 6)	M 5)	1.3 ... 2.5	1 ... 2.2	0 ... 10	16	0.3	0.3
1.6 ... 6	M 5)	2.1 ... 6	1.6 ... 5.8	0 ... 10	16	0.5	0.2
2 ... 6	M 7)	2.5 ... 6	2 ... 5.8	0 ... 207	315	0.5	0.2
3 ... 10	M 7)	4.5 ... 10	3 ... 9.2	0 ... 207	315	1.5	0.8
3 ... 10	M 5)	4.5 ... 10	3 ... 9.2	0 ... 10	16	1.5	0.8
6 ... 25 6)	M 5)	8 ... 25	6 ... 24.2	0 ... 25	40	2	0.8
6 ... 25	M 7)	8 ... 25	6 ... 24.2	0 ... 207	315	2	0.8
14 ... 60	P,G	23 ... 60	14 ... 49	0 ... 500	750	9	11
25 ... 100	P,G	40 ... 100	25 ... 82	0 ... 500	750	15	18
50 ... 160	P,G	65 ... 160	50 ... 142	0 ... 500	750	15	18
70 ... 400	P,G	95 ... 400	70 ... 365	0 ... 500	750	25	35
150 ... 700 8)	P	230 ... 700	150 ... 600	0 ... 1,000	1,500	80	100
200 ... 1,000 8)	P	300 ... 1,000	200 ... 850	0 ... 1,000	1,500	100	150

Process connection
Standard	■ ANSI/ASME B1.20.1 ■ DIN EN ISO 228
Size
ANSI/ASME B1.20.1	■ ¼NPT, female thread ■ ½NPT, female thread via adapter ■ ½NPT, male thread via adapter
DIN EN ISO 228	■ G¼, female thread via adapter ■ G½A,male thread via adapter ■ G¼A,male thread via adapter
Material (wetted)
Process connection	Stainless steel 316L
	Other materials on request
Sensor element	Depending on the selected sensor element →See table 'Sensor element'

Electrical connection

Connection type	■ Threaded connection with connection cable, ½NPTmale thread ■ Threaded connection with connection cable, M20 x 1.5 via adapter ■ Threaded connection with connection cable, ½NPTfemale thread via adapter ■ Threaded connection with connection cable, ¾NPTfemale thread via adapter ■ Terminal box, 3 x female thread ½NPT, IP65
Wire cross-section	0.5 mm² (20 AWG)
Cable length
Threaded connection with connection cable	■ 1.5m ■ 3m ■ 5m
Terminal box	-
Pin assignment	Connection details are given on the product label of the instrument. Connec- tion terminals and the ground terminal are appropriately marked.
Material
Threaded connection with connection cable	Threaded connection: Stainless steel 316 Cable sheath: Silicone
Terminal box	Aluminium alloy, copper-free, epoxy resin coated

Operating conditions

Medium temperature range	Ex version 1)	T M -30 ...+60 °C
	Other versions	→See table 'Sensor element'
Ambient temperature range	T6/T85°C	T a -30 ...+60 °C
	T4/T135°C	T a -30 ...+85 °C
	Other versions	T a -30 ...+85 °C
Ingress protection of the complete instrument	IP66 per EN/IEC 60529 (NEMA 4X)
Weight	■ 0.6 kg, with cable outlet and 1.5 mconnection cable ■ 1.1 kg, with terminal box

Description	Region
EU declaration of conformity	European Union
Pressure equipment directive
EMCdirective
Low voltage directive
RoHS directive

Logo	Description	Region
	EU declaration of conformity	European Union
	IECEx 1) Ex ia I Ma Ex ia IIC T6/T4 2) Ga Ex ia IIIC T85°C/T135°C 2) Da IP66	International
	EAC EMCdirective	Eurasian Economic Community
	Pressure equipment directive
	Low voltage directive
	Hazardous areas 1)
	Ex Ukraine Hazardous areas 1)	Ukraine
	CCC Hazardous areas 1)	China
	KOSHA Hazardous areas 1)	South Korea

Certificates

Certificates	■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. indication accuracy)
Recommended recalibration interval	1 year (dependent on conditions of use)

Safety-related characteristic values (Ex)

Voltage	Ui = DC 30V
Current	Ii = 100mA
Power	P i = 750mW
Effective internal capacitance	Ci ≤ 0 μF
Effective internal inductance	Li=0mH

Model		Description
	910.15	Syphons →see data sheet AC 09.06
	910.13	Overpressure protector →see data sheet AC 09.04
	IV10, IV11	Needle valve and multiport valve →see data sheet AC 09.22
	IV20, IV21	Block-and-bleed valve →see data sheet AC 09.19
	IVM	Monoflange, process and instrument version →see data sheet AC 09.17
	BV	Ball valve, process and instrument version →see data sheet AC 09.28
