WIKA · قياس الضغط · العائلة MA

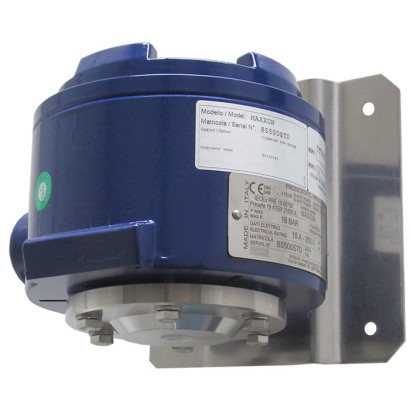

مفتاح ضغط بغشاء (Diaphragm) بعلبة مقاومة للهب Ex d

Name: مفتاح ضغط بغشاء (Diaphragm) بعلبة مقاومة للهب Ex d
Brand: WIKA

مفتاح ضغط بغشاء (Diaphragm) مع غلاف مقاوم للهب Ex d للتطبيقات الحرجة من ناحية السلامة في الصناعات العملية

النطاق

-1…600 bar

الدقة

≤ 1 % of span

الحماية

IP66

NACE MR0175/ISO 15156NACE MR0103/ISO 17945EN 1854EN 12952EN 12953CERoHSEACII 1/2 GD (models MAB, MA, MAG)II 2 GD (model MAH)Ex db IIC T6/T4ATEXIECExUKCAEx UkraineCCCINMETROKCsECASEx dEx db IIC T6/T4 Ga/GbEx tb IIIC T85/T135 DbEx db IIC T6/T4 Gb

السعر

حسب الطلب

يعتمد على التكوين

طلب عرض سعر

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

تم تطوير مفاتيح الضغط الميكانيكية عالية الجودة هذه خصيصًا لتطبيقات تتطلب السلامة بدرجة حرجة. تتمثل الميزة الكبيرة لمفاتيح الضغط الميكانيكية في أنه لا يلزم وجود جهد إمداد لعملية التبديل.

في الإنتاج، يتم تتبّع المفاتيح بواسطة برنامج ضمان الجودة في كل خطوة، ثم يتم اختبارها بنسبة 100 %. يمكن للهيكل المتين للمفتاح المصنوع من سبائك الألومنيوم أن يتحمل ظروف التشغيل القاسية والمسببة للتآكل في صناعة العمليات، ضمن مجالات عمل تصل إلى 600 bar. يتم تركيب مفتاح الضغط مع 1 أو 2 ميكروسويتش، مما يتيح تبديل حمل كهربائي حتى AC 250 V، 20 A مباشرةً.

بالنسبة لقدرات القدرة الأقل للتبديل، مثل تطبيقات PLC، تتوفر ميكروسويتشات مملوءة بغاز الأرجون مع نقاط تلامس مطلية بالذهب.

المزايا

هيكل مفتاح متين من سبيكة الألومنيوم، IP66، NEMA 4X
نطاقات ضبط من 16 mbar إلى 600 bar، وكذلك جميع نطاقات التفريغ أو الضغط والتفريغ المشترك المكافئة الأخرى
نقطة أو نقطتا تبديل مستقلتان، قدرة تبديل عالية تصل إلى AC 250 V، 20 A
تكرارية نقطة المفتاح < 1 %

الأسئلة والأجوبة

ما هو نطاق الضبط لمفتاح الضغط MA؟

مجالات الضبط تمتد من 16 mbar إلى 600 bar، كما تتوفر جميع مجالات التفريغ أو الضغط والتفريغ المشترك المكافئة الأخرى.

ما مدى دقة المفتاح وقابلية تكرار نقطة التبديل؟

الدقة ≤ 1 % of span وفق IEC 61298-2:2008، وقابلية تكرار نقطة التبديل < 1 %.

ما نوع الحماية من الانفجار المتوفرة؟

الغلاف مقاوم للهب Ex d بتصنيف Ex db IIC T6/T4 Gb/Ga وEx tb IIIC T85/T135 Db، مع شهادات ATEX وIECEx وUKCA وEAC وCCC وINMETRO وKCs وECAS.

ما هي وسائط التشغيل المناسبة لهذا المفتاح؟

الوسائط الغازية والسائلة، العدوانية وعالية اللزوجة أو الملوثة، وأجزاء ملامسة من Stainless steel 316/316L أو Monel أو Hastelloy C276 أو PTFE حسب الاختيار.

ما هي درجات الحرارة المسموح بها؟

يعمل المفتاح عند درجة حرارة محيط ووسط تتراوح بين -60 … +85 °C.

ما هو اتصال العملية المتاح؟

خيارات تشمل 1/4 NPT و1/2 NPT وG 1/2 B وM20x1.5، إضافة إلى فلنجات ASME B16.5 Class 150/300/600 وEN 1092-1 PN 10/40.

كم عدد نقاط التبديل وما قدرتها؟

يتوفر 1 أو 2 نقطة تبديل مستقلة (SPDT/DPDT) بقدرة تبديل تصل إلى AC 250 V، 20 A مباشرةً، مع خيار ميكروسويتشات مملوءة بالأرجون بنقاط تلامس مطلية بالذهب لتطبيقات PLC ذات القدرة الأقل.

ما الذي يميز طراز MA عن باقي طرازات العائلة؟

طراز MA مصنف II 1/2 GD مثل MAB وMAG، بينما طراز MAH مصنف II 2 GD؛ وجميعها تعمل بغلاف مقاوم للهب Ex d للتطبيقات الحرجة من ناحية السلامة. ---

التعريف

الطراز	MA
النوع الفرعي	Diaphragm pressure switch

نطاق القياس

نطاق الضغط

0…40 bar · 0…0.016 bar · 0…0.2 bar · 0…0.4 bar · 0…1 bar · 0…1.2 bar · 0…2.5 bar · 0…6 bar · 0…10 bar · 0…16 bar · 0…25 bar · 4…40 bar · 10…100 bar · 10…250 bar · 20…400 bar · 30…600 bar · -0.1…0.1 bar · -0.5…0.5 bar · -1…0 bar · -1…1.5 bar · -1…5 bar · -1…9 bar · -1…15 bar · -0.2…0 bar · -0.4…0 bar · -12.5…12.5 mbar · -30…30 mbar · -50…50 mbar · 0…100 mbar

دقة القياس

فئة الدقة	≤ 1 % of span
معيار الدقة	IEC 61298-2:2008
مستوى السلامة الوظيفية (SIL)	SIL 2-qualified, SIL 3-qualified

ظروف العملية

وصلة العملية

¼ NPT, female thread½ NPT, female thread via adapter½ NPT, male thread via adapterG ¼, female thread via adapterG ½ A, male thread via adapterG ¼ A, male thread via adapterASME B16.5 FlangeEN 1092-1 FlangeG 1/2 BM20x1.51/2 NPTASME B16.5 Class 150/300/600EN 1092-1 PN 10/401/4 NPT, female thread1/2 NPT, female thread via adapter1/2 NPT, male thread via adapterG1/4, female thread via adapterG1/2 A, male thread via adapterG1/4 A, male thread via adapterASME B16.51EN 1092-1

درجة حرارة العملية

−60…+85 °C

الخصائص الكهربائية

وصلة كهربائية	½ NPT female (standard), ¾ NPT, Gk ½, Gk ¾, M20 x 1.5 female, Cable gland non-armoured, Ex d, nickel-plated brass, Cable gland armoured, Ex d, AISI 304
وظيفة التبديل	1 or 2 independent switch points, SPDT, DPDT
نقاط التبديل	2

المواد

مادة العلبة	Aluminium alloy, copper-free, painted with acrylic paint
مادة الأجزاء الملامسة	Stainless steel 316, PTFE, Stainless steel 316L, Monel, Hastelloy C276, FPM, NBR
مادة الإحكام	FPM, NBR, PTFE, welded diaphragm

بيئة التشغيل

حرارة المحيط	−60…+85 °C
تصنيف IP	IP66
الوزن	3.1 kg

الشهادات والموافقات

الشهادات	NACE MR0175/ISO 15156NACE MR0103/ISO 17945EN 1854EN 12952EN 12953CERoHSEAC
حماية الانفجار	II 1/2 GD (models MAB, MA, MAG)II 2 GD (model MAH)Ex db IIC T6/T4Gb, Ex tb IIIC T85/T135 Db (models MAB, MA, MAG)Gb, Ex tb IIIC T85/T135 Db (model MAH)ATEXIECExUKCAEACEx UkraineCCCINMETROKCsECASEx dEx db IIC T6/T4 Ga/GbEx tb IIIC T85/T135 DbEx db IIC T6/T4 Gb

تفاصيل إضافية

لغات ورقة البيانات

جداول من ورقة البيانات

Basic information
Version	Diaphragm pressure switch, flameproof enclosure Ex d
Special design feature	■ For oxygen, oil- and grease-free ■ Per NACE 1) MR0175 / ISO 15156, use in H₂S-containing environments in oil and gas production ■ Per NACE 1) MR0103 / ISO 17945, metals resistant to sulphide stress cracking ■ Version compliant with EN 1854, pressure sensing devices for gas burners and gas burning appliances ■ Version compliant with EN 12952 and EN 12953, limiting devices in water- tube and shell boilers ■ Drying of wetted parts ■ Offshore version ■ Tropical version (suitable for environments with increased air humidity) ■ Version for ammonia applications ■ Geothermal version ■ Low-temperature version to -60 °C ■ Assembled as a diaphragm seal system ■ Additional protection from stainless steel 316L or Hastelloy for setting ranges 2.5 ... 25 bar
Contact version	→See table 'Contact version'
Function	■ 1 x SPDT (single pole double throw) ■ 2 x SPDT (single pole double throw) ■ 1 x DPDT (double pole double throw) The DPDT function is realised with 2 simultaneously triggering SPDT microswitches, within 0.2 %of span.
Dead band	■ 1 or 2 contacts with fixed dead band ■ 1 or 2 contacts with adjustable dead band ■ 1 contact with fixed dead band and 1 contact with adjustable dead band
Dielectric strength	Safety class I (IEC 61298-2: 2008)
Switch enclosure
Design	Housing cover can be secured against unauthorised access with screw locking. Laser-engraved product label from stainless steel.
Material	Aluminium alloy, copper-free, painted with acrylic paint
Mounting 2)	■ Direct mounting ■ Wall bracket from stainless steel AISI 304 ■ Mounting bracket for 2" pipe mounting from stainless steel AISI 304

Contact version	Electrical rating (resistive load)
		AC	DC
With fixed dead band
UN	1 x SPDT, silver	250 V, 15 A	24 V, 2 A, 125 V, 0.5 A, 220 V, 0.25 A
US	1 x SPDT, silver, hermetically sealed, argon gas filling 1)	250 V, 15 A	24 V, 2 A, 220 V, 0.5 A
UO	1 x SPDT, gold-plated, hermetically sealed, argon gas filling 1)	125 V, 1 A	24 V, 0.5 A
UG	1 x SPDT, gold-plated	125 V, 1 A	24 V, 0.5 A
DN	2 x SPDT or 1 x DPDT, silver	250 V, 15 A	24 V, 2 A, 125 V, 0.5 A, 220 V, 0.25 A
DS	2 x SPDT or 1 x DPDT, silver, hermetically sealed, argon gas filling 1)	250 V, 15 A	24 V, 2 A, 220 V, 0.5 A
DO	2 x SPDT, or 1 x DPDT gold-plated, hermetically sealed, argon gas filling 1)	125 V, 1 A	24 V, 0.5 A
DG	2 x SPDT or 1 x DPDT, gold-plated	125 V, 1 A	24 V, 0.5 A

Contact version	Electrical rating (resistive load)
		AC	DC
With adjustable dead band
UR	1 x SPDT, silver	250 V, 20 A	24 V, 2 A, 220 V, 0.5 A
RR 3)	2 x SPDT or 1 x DPDT, silver	250 V, 15 A	24 V, 2 A, 220 V, 0.5 A
With fixed dead band and adjustable dead band
DR 3)	2 x SPDT, silver (1 x UN + 1 x UR)	250 V, 15 A	24 V, 2 A, 220 V, 0.5 A

Sensor element	Model	Wetted parts	Permissible medium temperature 1)
			Sensor element	Process connection
Setting range 0 …16mbar to 0 …40bar
XX 2)	Diaphragm element	MAB,MA	Stainless steel 316 3)	Stainless steel 316L	-30 ...+85 °C
TX	Diaphragm element	MAB,MA	Stainless steel 316 3) + PTFE 4)	Stainless steel 316L	-30 ...+85 °C
TT	Diaphragm element	MAB,MA	Stainless steel 316 3) + PTFE 4)	Stainless steel 316L + PTFE	-30 ...+85 °C
KK 2)	Diaphragm element	MAB,MA	Monel 5)	Monel	-30 ...+85 °C
KX 2)	Diaphragm element	MAB,MA	Monel 5)	Stainless steel 316L	-30 ...+85 °C
Setting range 4 …40bar to 30 …600 bar
GXX 6)	Piston with welded diaphragm element	MAG	Hastelloy C276	Stainless steel 316L	-40 ...+85 °C
HXX 7)	Piston with O-ring sealing from FPM	MAH	Stainless steel 316	Stainless steel 316L	0 ... 85 °C
Piston with O-ring sealing from NBR	MAH	Stainless steel 316	Stainless steel 316L	-10 ...+85 °C

عرض الكل (20)

Accuracy specifications

Set point repeatability	≤ 1 %of span of setting range
Dead band	→See table 'Setting range'

Setting range for model MAB Span of setting range from 16 mbar to max. 100 mbar

Standard	Variant 1	Variant 2	Dead band
Setting range (= working range)	Proof pressure	Working range	Proof pressure	Working range	Proof pressure	1 contact, fixed	2 contacts, fixed	1 contact, adjustable
in mbar					in bar	in mbar	in mbar	in mbar
		in bar	in bar	in bar
0 ... 16	250	0 ... 8	10	-1 ... 8 1)	10	≤ 2.0	≤ 2.8	-
0…25	250	0 ... 8	10	-1 ... 8 1)	10	≤ 2.0	≤ 3	8 …18
0…40	300	0…8	10	-1 ... 8 1)	10	≤ 2.6	≤ 3.4	8…20
0 ... 60	300	0…8	10	-1 ... 8 1)	10	≤ 3.0	≤ 4.2	12…25
0 ... 100	600	0…8	10	-1 ... 8 1)	10	≤ 3.6	≤ 5	17…40

Setting range for model MAB Span of setting range from 16 mbar to max. 100 mbar

Standard	Variant 1	Variant 2	Dead band
Setting range (= working range)	Proof pressure	Working range	Proof pressure	Working range	Proof pressure	1 contact, fixed	2 contacts, fixed	1 contact, adjustable
in mbar		in bar	in bar	in bar	in bar	in mbar	in mbar	in mbar
-16 ... 0	-21	-1…0 1)	0.25	-	-	≤ 2.0	≤ 2.8	-
-25 ... 0	-35	-1…0 1)	0.25	-	-	≤ 2.0	≤ 3	8…18
-40 ... 0	-55	-1…0 1)	0.30	-	-	≤ 2.6	≤ 3.4	8…20
-60 ... 0	-90	-1…0 1)	0.30	-	-	≤ 3.0	≤ 4.2	12…25
-100 ... 0	-150	-1…0 1)	0.40	-	-	≤ 3.6	≤ 5	17…40
-12.5 ... +12.5	-25 / 250	-	-	-	-	≤ 2.0	≤ 3	8…18
-30 ... +30	-60 / 250	-	-	-	-	≤ 3.0	≤ 4.2	12…25
-50 ... +50	-100 / 250	-	-	-	-	≤ 3.6	≤ 5	17…40

Setting range for model MA Span of setting range from 0.2 bar to max. 40 bar

Standard	Variant 1	Variant 2	Dead band
Setting range (= working range)	Proof pressure	Working range	Proof pressure	Working range	Proof pressure	1 contact, fixed	2 contacts, fixed	1 contact, adjustable
in bar	in bar	in bar	in bar	in bar	in mbar	in mbar	in mbar
0 ... 0.2	6	0…32	40	-1…32 1)	40	≤ 10	≤ 13	30…70
0 ... 0.4	10	0…32	40	-1…32 1)	40	≤ 15	≤ 20	40 ... 95
-0.2 ... 0	-0.3	-1…0 1)	-1	-1 ... 8	10	≤ 10	≤ 13	30…70
-0.4 ... 0	-0.6	-1…0 1)	-1	-1 ... 8	10	≤ 15	≤ 20	40…95
-0.1 ... +0.1	-0.2 / 1	-	-	-	-	≤ 10	≤ 13	30…70
-0.5 ... 0.5	-1 / 4	-	-	-	-	≤ 15	≤ 50	75 ... 170
-1 ... 0	-1	-1…8	10	-	-	≤ 15	≤ 50	75 …170
-1 ... 1.5	2	-1…8	10	-	-	≤ 48	≤ 67	200 …500
-1 ... 5	60	-1…80	100	-	-	≤ 100	≤ 160	400 …1,000
-1 ... 9	60	-1…80	100	-	-	≤ 100	≤ 180	600 …1,400
-1 ... 15	60	-1…80	100	-	-	≤ 150	≤ 250	1,000 …2,400
0 ... 1	25	0…32	40	-1…32	40	≤ 15	≤ 50	75 …170
0 ... 1.2	25	0…32	40	-1…32	40	≤ 15	≤ 50	75 …170
0 ... 2.5	60	0…80	100	-1…80	100 2)	≤ 48	≤ 67	200 …500
0 ... 6	60	-1…80	100	-	-	≤ 100	≤ 160	400 …1,000
0 ... 10	60	-1…80	100	-	-	≤ 100	≤ 180	600 …1,400
0 ... 16	60	-1…80	100	-	-	≤ 150	≤ 250	1,000 …2,400
0 ... 25	60	-1…80	100	-	-	≤ 300	≤ 450	1,700 …4,000
0 ... 40	60	-	-	-	-	≤ 400	≤ 800	2,200 …5,800

Setting range for models MAG and MAH Setting range to 600 bar

Standard	Dead band
Setting range (= working range)	Proof pressure	1 contact, fixed	2 contacts, fixed	1 contact, adjustable 1)
in bar	in bar	in bar	in bar
4 ... 40	100	≤ 3	≤ 4	5…11to8…15
10 ... 100	200	≤ 4	≤ 6	10 …22to15…28
10 ... 250	400	≤ 10	≤ 13	15 …38to27…55
20 ... 400	600	≤ 10	≤ 25	35 …80to43…90
30 ... 600	700	≤ 20	≤ 25	45 ... 105 to 83 ... 155

Process connection
Standard	■ ANSI/ASME B1.20.1 ■ DIN EN ISO 228 ■ ASME B16.5 1) ■ EN 1092-1 1)
Size
ANSI/ASME B1.20.1	■ ¼NPT, female thread ■ ½NPT, female thread via adapter ■ ½NPT, male thread via adapter
DIN EN ISO 228	■ G¼, female thread via adapter ■ G½A,male thread via adapter ■ G¼A,male thread via adapter
ASME B16.5 1)	Flange variant 'S' :With fixed stud bolts and included nuts and washers
EN 1092-1 1)	Flange variant 'T' :With through-holes and extension pipe →See dimensions from page 9
Material (wetted)
Sensor element	Depending on the selected sensor element →See table 'Sensor element'
Process connection
Sealing	PTFE, FPM, NBR, without sealing: welded diaphragm, depending on setting range and operating conditions. →See table 'Setting range'

Electrical connection

Connection type	■ ½NPTfemale (standard) ■ ¾NPT, Gk ½, Gk ¾, M20 x 1.5 female ■ Cable gland non-armoured, Ex d, nickel-plated brass ■ Cable gland non-armoured, Ex d, AISI 304 ■ Cable gland armoured, Ex d, nickel-plated brass ■ Cable gland armoured, Ex d, AISI 304
Wire cross-section	Use 0.5 ... 1.5 mm² (20 ... 16 AWG) for internal terminal block (also suitable for cable lugs). For the grounding cable connection to the protective conductor use max. 4 mm² for the internal and external screw.
Pin assignment	Connection details are given on the product label of the instrument. Connection terminals and the ground terminal are appropriately marked.

Operating conditions

Medium temperature range	Depending on sensor element and sealing →See table 'Sensor element'
Ambient temperature range	T6/T85°C T a -60 ...+60
	T4/T135°C T a -60 ...+85
Ingress protection of the complete instrument	IP66 per EN/IEC 60529 (NEMA 4X)
Weight	Approx. 3.1 kg for models MA, MAG,MAH Approx. 3.5 kg for model MAB

Logo	Description	Region
	EU declaration of conformity Pressure equipment directive PED, annex 1, category IV, safety accessories, module B + D Low voltage directive RoHS directive ATEX directive 1) II 1/2 GD(models MAB, MA, MAG)	European Union
	IECEx 1) Ex db IIC T6/T4 2) Ga/Gb, Ex tb IIIC T85/T135 2) Db (models MAB, MA, MAG) Ex db IIC T6/T4 2) Gb, Ex tb IIIC T85/T135 2) Db (model MAH)	International

Logo	Description	Region
	UKCA	United Kingdom
	Pressure equipment (safety) regulations
	Electrical equipment designed for use within certain voltage limits in support of the electrical equipment (safety) regulations
	Restriction of hazardous substances (RoHS) regulations
	Equipment and protective systems intended for use in potentially explosive atmospheres regulations 1)
	EAC Hazardous areas 1)	Eurasian Economic Community
	Ex Ukraine Hazardous areas 1)	Ukraine
	CCC Hazardous areas 1)	China
	INMETRO Hazardous areas 1	Brazil
	KCs Hazardous areas 1)	South Korea
-	ECAS Hazardous areas 1)	United Arab Emirates

Logo	Description
SIL3 IEC 61508 / IEC 61511	SIL 3-capable (option) Functional safety per IEC 61508 Contains performance level calculation per ISO 13849-1

Certificates

Certificates	■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. indication accuracy)
Recommended calibration interval	1 year (dependent on conditions of use)

DN	Class	Dimensions in mm[in]
D	b	a	P	L
½"	150	110 [43,31]	25 [9,84]	60,3 [23,74]	4 x M14	51 [20,08]
300	110 [43,31]	25 [9,84]	66,7 [26,26]	4 x M14	51 [20,08]
¾"	150	110 [43,31]	25 [9,84]	69,8 [27,48]	4 x M14	51 [20,08]
1"	150	110 [43,31]	25 [9,84]	79,4 [31,26]	4 x M14	51 [20,08]
300	150 [59,06]	25 [9,84]	88,9 [35]	4 x M16	54 [21,26]
1 ½"	150	150 [59,06]	25 [9,84]	98,4 [38,74]	4 x M14	51 [20,08]
300	150 [59,06]	25 [9,84]	114,3 [45]	4 x M20	60 [23,62]
2"	150	150 [59,06]	25 [9,84]	120,6 [47,48]	4 x M16	54 [21,26]
300	165 [64,96]	22 [8,66]	127 [50]	8 x M16	54 [21,26]

DN	PN	Dimensions in mm[in]
		D	b	a	P	L
15	10/40	110 [43,31]	25 [9,84]	65 [25,59]	4 x M12	48 [18,9]
20	10/40	110 [43,31]	25 [9,84]	75 [29,53]	4 x M12	48 [18,9]
25	10/40	110 [43,31]	25 [9,84]	85 [33,46]	4 x M12	48 [18,9]
40	10/40	150 [59,06]	25 [9,84]	110 [43,31]	4 x M16	54 [21,26]

DN	Class	Dimensions in mm[in]
		B	D
		FF	RF	RJ
½"	300	12,6 [4,96]	14,2 [5,59]	-	12 [4,72]
600	-	20,6 [8,11]	19,8 [7,8]	12 [4,72]
¾"	150	11,2 [4,41]	12,8 [5,04]	-	12 [4,72]
300	14,3 [5,63]	15,9 [6,26]	-	11 [4,33]
600	-	22,1 [8,7]	22,1 [8,7]	11 [4,33]
1"	150	12,6 [4,96]	14,2 [5,59]	-	11 [4,33]
300	15,9 [6,26]	17,5 [6,89]	-	11 [4,33]
600	-	23,9 [9,41]	23,9 [9,41]	11 [4,33]
1 ½"	150	15,9 [6,26]	17,5 [6,89]	-	26,7 [10,51]
300	19,1 [7,52]	20,7 [8,15]	-	26,7 [10,51]
600	-	28,7 [11,3]	28,7 [11,3]	26,7 [10,51]
2"	150	17,5 [6,89]	19,1 [7,52]	-	26,7 [10,51]
300	20,7 [8,15]	22,3 [8,78]	-	26,7 [10,51]
600	-	31,7 [12,48]	32,2 [12,68]	26,7 [10,51]

DN	PN	Dimensions in mm[in]
		B	D
		Form A	Form B1
20	10/40	18 [7,09]	18 [7,09]	16 [6,3]
25	10/40	18 [7,09]	18 [7,09]	25 [9,84]
40	10/40	-	18 [7,09]	25 [9,84]
