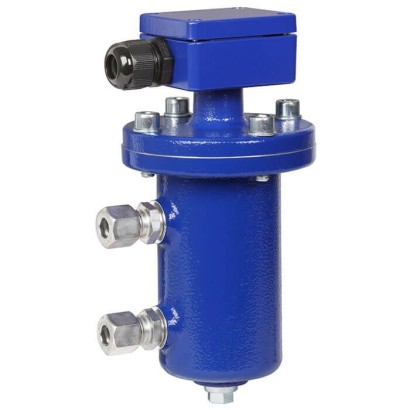

WIKA · قياس المستوى · العائلة ELS
مفتاح مستوى
لصناعة العمليات، مع حجرة خارجية مركّبة بشكل جانبي
الخرج
change-over contact
الحماية
IP65
RoHSEACDNV GLBureau VeritasCEEx ibII1GDEExiaIICPTB02ATEX2073
السعر
حسب الطلب
يعتمد على التكوين
الوصف
في حجرة خارجية (حجرة تحويل/بايباس)، يتحرك عوامة مزودة بمغناطيس دائم على أنبوب دليل بالنسبة إلى مستوى السائل، وفقًا لمبدأ الأوعية المتصلة. داخل أنبوب الدليل يتم تركيب وصلة قصب (تلامس غاز خامل)، والتي يتم تنشيطها عبر الجدران غير المغناطيسية للعوامة وأنبوب الدليل عند اقتراب مغناطيس العوامة. باستخدام مغناطيس ووصلة قصب تكون عملية التبديل بدون تلامس، وخالية من التآكل ولا تتطلب إمدادًا بالطاقة. إن جهات التلامس تكون خالية من الجهد.
للمزيد من الموافقات، يُرجى الرجوع إلى الصفحة 2
المزايا
- موضع مفتاح قابل للاختيار بحرية عبر تثبيت مفتاح العوامة عند المستوى المطلوب
- نطاق تطبيقات واسع بفضل مبدأ التشغيل البسيط والمجرَّب
- لظروف التشغيل القاسية، وعمر تشغيلي طويل
- حدود التشغيل: درجة حرارة التشغيل: T = -30 ... +150 °C ضغط التشغيل: P = من الفراغ إلى 40 bar الكثافة الحدية: ρ ≥ 600 kg/m3
- درجة حرارة التشغيل: T = -30 ... +150 °C
- ضغط التشغيل: P = من الفراغ إلى 40 bar
- الكثافة الحدية: ρ ≥ 600 kg/m 3
الأسئلة والأجوبة
ما هو مدى درجة حرارة التشغيل لهذا مفتاح المستوى؟
يعمل الموديل ELS-A ضمن مدى درجة حرارة تشغيل من -30 … +150 °C، سواء للوسط أو البيئة المحيطة.
ما هو أقصى ضغط عملية يتحمله؟
يتحمل الموديل ELS-A ضغط تشغيل من التفريغ حتى 40 bar، بشرط أن تكون كثافة السائل ρ ≥ 600 kg/m³.
ما هي خيارات وصلة ربط العملية المتوفرة؟
تتوفر وصلة تثبيت ضغط مع حلقة GE10-LR (فولاذ مجلفن، نحاس أصفر، أو فولاذ مقاوم للصدأ)، إضافة إلى وصلة شفة، ونِيبَل ملولب، وبوش ملولب.
هل يناسب الوسط المضطرب مثل زيت المحركات؟
نعم، صُمِّم الموديل ELS خصيصًا لمستويات السوائل المضطربة مثل أحواض الزيت في المحركات الكبيرة وصناديق التروس.
ما هي الموافقات المتوفرة لهذا الطراز؟
يحمل الموديل ELS-A موافقات RoHS وEAC وDNV GL وBureau Veritas وCE، كما يدعم حماية ضد الانفجار بمطابقة ATEX: II 1 GD EEx ia IIC PTB 02 ATEX 2073 وEx ib.
كيف يتم التوصيل الكهربائي؟
عبر صندوق توصيل من الألومنيوم بأبعاد 64 x 58 x 34 مم، مع مدخل كابل باتجاه وصلة ربط العملية.
ما الذي يميز هذا الطراز عن مفاتيح العوامة الأخرى؟
الموديل ELS مخصص للتركيب الجانبي مع حجرة خارجية، مما يتيح تركيبه حيث لا تتوفر مساحة داخلية، كما يتميز بمبدأ تبديل بدون تلامس وخالٍ من التآكل ولا يحتاج إلى إمداد بالطاقة، وجهات تلامس خالية من الجهد.
ما هو حجم العينة المطلوب للسائل؟
لا يعمل هذا المفتاح إلا إذا كانت كثافة السائل ρ ≥ 600 kg/m³.
التعريف
| الطراز | ELS-A |
| السلسلة | ELS |
| النوع الفرعي | Float switch with external chamber |
ظروف العملية
| وصلة العملية | Compression fitting with ferrule GE10-LR, galvanised steelCompression fitting with ferrule GE10-LR, brassFlange connectionThreaded nippleThreaded bushingCompression fitting with ferrule GE10-LR, stainless steel |
| درجة حرارة العملية | −30…+150 °C |
| أقصى ضغط للعملية | 40 bar |
| تقنية القياس | float |
الخصائص الكهربائية
| إشارة الخرج | change-over contact · AC ≤ 230 V; 40 VA; 1 A · DC ≤ 230 V; 20 W; 0.5 A · NAMUR |
| وصلة كهربائية | Connection housing, aluminium 64 x 58 x 34 mm, cable entry in direction of process connection |
المواد
| مادة الأجزاء الملامسة | Aluminium AlMg5, Red bronze Rg5, Stainless steel 1.4571, Titanium 3.7035, Buna (NBR) |
بيئة التشغيل
| حرارة المحيط | −30…+150 °C |
| تصنيف IP | IP65 |
الشهادات والموافقات
| الشهادات | RoHSEACDNV GLBureau VeritasCE |
| حماية الانفجار | II 1 GD EEx ia IIC PTB 02 ATEX 2073Ex ib |
تفاصيل إضافية
| لغات ورقة البيانات | EN |
جداول من ورقة البيانات
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ Low voltage directive ■ RoHS directive | European Union | |
| EAC EMCdirective and low voltage directive No.RU Д-DE.A301.B.00815 | Eurasian Economic Community | |
| DNV GL Ships, shipbuilding (e.g. offshore) No.TAA00001YK | International | |
| Bureau Veritas Ships, shipbuilding No. 30168/B0 BV | International |
| Model ELS-A | |
|---|---|
| External chamber | Aluminium AlMg5 |
| Electrical connection | Connection housing, aluminium 64 x 58x34mm Cable entry in the direction of the process connection (other alignment on request) |
| Process connection | Compression fitting with ferrule GE10-LR, galvanised steel (other sizes on request) |
| Max. operating pressure | 1 bar Special version: 6 bar |
| Guide tube | Material: Stainless steel 1.4571 Diameter:12mm |
| Float | Material: Stainless steel 1.4571, Buna (NBR) or titanium 3.7035 Float diameter: 40 ...52mm Float selection depending on process conditions (see page 6) |
| Temperature range | -30 ...+150 °C |
| Switching function | Change-over Switch position fixed (centred, see drawing) |
| Max. number of contacts | 1 change-over |
| Switching power, change-over | AC ≤ 230 V; 40 VA; 1 A DC ≤ 230 V; 20 W;0.5 A |
| Mounting position | Vertical ±30° |
| Ingress protection | IP65 per IEC/EN 60529 |
| Model ELS-B | |
|---|---|
| External chamber | Red bronze Rg5 |
| Electrical connection | Connection housing, aluminium 64 x 58x34mm Cable entry in the direction of the process connection (other alignment on request) |
| Process connection | Compression fitting with ferrule GE10-LR, brass (other sizes on request) |
| Max. operating pressure | 6 bar |
| Guide tube | Material: Stainless steel 1.4571 Diameter:12mm |
| Float | Material: Stainless steel 1.4571, Buna (NBR) or titanium 3.7035 Float diameter: 40 ...52mm Float selection depending on process conditions (see page 6) |
| Temperature range | -30 ...+150 °C |
| Switching function | Change-over Switch position fixed (centred, see drawing) |
| Max. number of contacts | 1 change-over |
| Switching power, change-over | AC ≤ 230 V; 40 VA; 1 A DC ≤ 230 V; 20 W;0.5 A |
| Mounting position | Vertical ±30° |
| Ingress protection | IP65 per IEC/EN 60529 |
| Model ELS-S | |
|---|---|
| External chamber | Stainless steel 1.4571 |
| Electrical connection | Connection housing, aluminium 64 x 58x34mm Cable entry in the direction of the process connection (other alignment on request) |
| Process connection | ■ Flange connection ■ Threaded nipple ■ Threaded bushing ■ Compression fitting with ferrule GE10-LR, stainless steel (other sizes on request) |
| Max. operating pressure | Chamber end top Ø100 = 1 bar Chamber end top Ø130 = 40 bar The maximum pressure is also limited by the float. |
| Guide tube | Material: Stainless steel 1.4571 Diameter:12mm |
| Float | Material: Stainless steel 1.4571, Buna (NBR) or titanium 3.7035 Float diameter: 40 ...52mm Float selection depending on process conditions (see page 6) |
| Temperature range | -30 ...+150 °C |
| Switching function | Change-over Switch position fixed (centred, see drawing) |
| Max. number of contacts | 1 change-over |
| Switching power, change-over | AC ≤ 230 V; 40 VA; 1 A DC ≤ 230 V; 20 W;0.5 A |
| Mounting position | Vertical ±30° |
| Ingress protection | IP65 per IEC/EN 60529 |
عرض الكل (8)
| Material | Version | Suits guide tube Ø inmm | Ø A inmm | B inmm | Ø C inmm | Max. operating pressure in bar | Max. operating temp. in °C | Limit density 85 %in kg/m 3 | Order no. |
|---|---|---|---|---|---|---|---|---|---|
| Stainless steel 1.4571 | V52A | 12 | 52 | 52 | 15 | 40 | 300 | 770 | 5462 |
| Material | Version | Suits guide tube Ø inmm | Ø A inmm | B inmm | Ø C inmm | Max. operating pressure in bar | Max. operating temp. in °C | Limit density 85 %in kg/m 3 | Order no. |
|---|---|---|---|---|---|---|---|---|---|
| Stainless steel 1.4571 | V44A | 12 | 44 | 52 | 15 | 16 | 300 | 780 | 9681 |
| Titanium 3.7035 | T44A | 12 | 44 | 52 | 15 | 16 | 300 | 600 | 9744 |
| Buna (NBR) | B40A | 12 | 40 | 30 | 15 | 3 | 80 | 580 | 9728 |
| Contact protection relays | Contacts | Input | Power supply | Approval number | Order no. |
|---|---|---|---|---|---|
| KFD2-ER-1.6 | 1 x change-over AC 250 V, 2 A | 2 x contacts | DC 20 ...30V | - | 112941 |
| KFD2-SR2-Ex2.W | 2 x change-over AC 253 V, 2 A | 2 x contacts | DC 20 ...30V | II 1 GDEEx ia IIC PTB 02 ATEX 2073 | 112944 |
| KFA6-ER-1.6 | 1 x change-over AC 250 V, 2 A | 2 x contacts | AC 230V | - | 112942 |
| KFA6-SR2-Ex2.W | 2 x change-over AC 253 V, 2 A | 2 x contacts | AC 230V | II 1 GDEEx ia IIC PTB 02 ATEX 2073 | 112943 |
| RC element | Capacitance | Resistance | Voltage | Order no. |
|---|---|---|---|---|
| B3/115 | 0.33 µF | 470 Ohm | AC 115V | 110446 |
| B3/230 | 0.33 µF | 1,000 Ohm | AC 230V | 110460 |
القطاع
النفط والغاز
الصناعة الكيميائية والبتروكيماوية، الغاز الطبيعي، المنشآت البحرية، بناء السفن، بناء الآلات، معدات توليد الطاقة، محطات الطاقة
القطاع
إمداد المياه
معالجة مياه العمليات ومياه الشرب
