DSSA11SA

تحت الطلب

WIKA · قياس الضغط · العائلة DSS

نظام مانع تسرب الحجاب الحاجز المدمج

Name: نظام مانع تسرب الحجاب الحاجز المدمج
Brand: WIKA
SKU: DSSA11SA

تصميم صحي، مع IO-Link ومخرجات تبديل

النطاق

-1…40 bar

الخرج

4-20mA · IO-Link

الدقة

≤ ±1 % of span

الحماية

IP65/IP67

CEUKCARoHS3-AEHEDGFDA

السعر

حسب الطلب

يعتمد على التكوين

طلب عرض سعر

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

نظام مانع الحجاب الحاجز المدمج طراز DSSA11SA مناسب بشكل خاص لدمج العمليات الصحية في التطبيقات الصحية.

يلبي طراز DSSA11SA متطلبات CIP (التنظيف في المكان) وSIP (التعقيم في المكان) ويقاوم درجات حرارة بخار التنظيف.

يتيح توصيل المشبك (TRI-CLAMP ® ) فك التركيب بسرعة وسهولة، وبالتالي تنظيفًا بسيطًا مع استبدال الحشية.

في النسخة الأساسية، يُركَّب على الجهاز حساس ضغط بدون شاشة، والذي يمكن، اعتمادًا على التطبيق، استخدامه إما لمراقبة الضغط أو كقاطع إلكتروني PNP/NPN للتحكم في العملية.

للموافقات الإضافية، راجع الصفحة 9

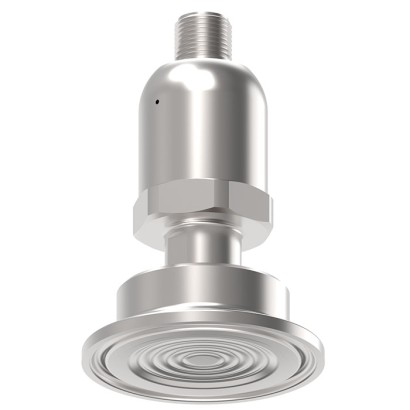

الشكل يسارًا: النسخة المعدنية

الشكل يمينًا: النسخة مع إشارة حالة LED بزاوية 360°

مع واجهة IO-Link إضافية، يمكن برمجة الجهاز بشكل مرن ويحتوي على وظائف تشخيصية مدمجة تراقب حالة الجهاز. بالإضافة إلى ذلك، يتيح ذلك تهيئة الإشارة الرقمية خارجيًا وبشكل مريح في أي وقت.

توفر هذه النسخة، التي تم تعزيزها بإشارة حالة LED بزاوية 360°، معلومات بصرية عن الحالة وتمكّن من اكتشاف الأخطاء وتصحيحها بشكل بديهي وسريع. ولأعمال الصيانة، تسهّل وظيفة الوميض عبر IO-Link تحديد موقع نظام مانع الحجاب الحاجز بشكل واضح. تمنع وظيفة الوميض حدوث خلط بين مواقع القياس وتُسرّع أعمال الصيانة.

TRI-CLAMP ® هي علامة تجارية لشركة Alfa Laval AB SE

المزايا

تصميم مدمج مع غشاء حاجز ملامس
خامات مناسبة للتلامس مع الغذاء
وصلة Clamp سهلة الفتح للتنظيف واستبدال الحشوة
مناسب لعمليات SIP وCIP
أحدث مواصفات IO-Link: الإصدار 1.1

الأسئلة والأجوبة

ما هي مدى القياس المتاحة لنظام DSSA11SA؟

تتوفر مدى ضغط موجب حتى 1 / 1,6 / 2,5 / 4 / 6 bar (أو حتى 500 psi)، بالإضافة إلى مدى فراغ ومجمع من -1 … 1,5 bar ومن -14,5 … 160 psi.

ما هي دقة القياس؟

الدقة ≤ ±1 % of span وفقاً للمعيار IEC 61298-2.

ما هي اتصالات العملية المتوفرة؟

جميعها توصيلات Clamp: DN 1" إلى DN 3" بالوحدات الإنجليزية، وDN 25,4 إلى DN 76,2 بالمليمترات.

هل يمكن استخدامه مع بخار التعقيم؟

نعم، الطراز مصمم خصيصاً لمراقبة العمليات بالبخار المعقم ويستوفي متطلبات SIP و CIP، ودرجة حرارة الوسط المسموح بها تصل إلى 150 °C.

ما هو مستوى الحماية من دخول الأجسام والماء؟

حماية IP65/IP67.

هل يحمل الجهاز شهادات للاستخدام في صناعة الأغذية والأدوية؟

نعم، يحمل شهادات CE، UKCA، RoHS، 3-A، EHEDG وFDA.

ما الذي يميز هذا الطراز عن غيره في عائلة DSS؟

يجمع بين التصميم الصحي المدمج بغشاء متساوٍ، وإخراج 4-20 mA وIO-Link (الإصدار 1.1)، وخرجين تبديل PNP/NPN بوظيفة Hysteresis، مع إشارة حالة LED بزاوية 360° ووظيفة وميض تسهّل تحديد موقع نقطة القياس أثناء الصيانة.

ما هي إشارات الخرج والتغذية الكهربائية؟

الخرج: 4-20mA أو IO-Link أو خرج تبديل PNP/NPN، والتغذية DC 10…32 V عبر موصل دائري M12 x 1 رباعي الأطراف.

المُهيِّئ · خطوة بخطوة

اجمع DSSA11SA لمهمتك

يُبنى رقم المادة تلقائيًا. عند الشك — تواصل مع مهندس؛ سنساعدك حسب معطيات الخط.

الخطوة 1 من 2

بنية التكوين· اضغطوا على مقطع مميّز للانتقال إلى المعامل المقابل

-15...+100°C-15...+125°C

تهيئتك

اعتماد صحيwithout
الاعتماداتwithout
وحدةbar
نوع الضغطgauge
نطاق القياس0 ... 1 bar gauge
الدقة1.0% of span
معيار مواسيرPipe dimensions per BS 4825 part 3 or O.D.-Tube
وصلة العمليةDN 25.4 (pipe dimensions 25.4 x 1.6)
الأجزاء الملامسة للسوائلStainless steel 1.4435 (316L); UNS S31603
سائل تعبئة النظامKN 59 Neobee M-20; for food and pharmaceutical applications;FDA
درجة حرارة الوسط المسموح بها—
إشارة الخرج—
التوصيل الكهربائيcircular connector M12x1, 4-pin
طول الكابلwithout
حد زيادة الضغطstandard
إشارة الحالةIntegrated indication
الشهاداتwithout

اقتراح الذكاء الاصطناعي حسب المعايير

أكمل التهيئة

اختر جميع الخيارات لإرسال الطلب.

إرسال الطلب

تهيئتك

اعتماد صحيwithout
الاعتماداتwithout
وحدةbar
نوع الضغطgauge
نطاق القياس0 ... 1 bar gauge
الدقة1.0% of span
معيار مواسيرPipe dimensions per BS 4825 part 3 or O.D.-Tube
وصلة العمليةDN 25.4 (pipe dimensions 25.4 x 1.6)
الأجزاء الملامسة للسوائلStainless steel 1.4435 (316L); UNS S31603
سائل تعبئة النظامKN 59 Neobee M-20; for food and pharmaceutical applications;FDA
درجة حرارة الوسط المسموح بها—
إشارة الخرج—
التوصيل الكهربائيcircular connector M12x1, 4-pin
طول الكابلwithout
حد زيادة الضغطstandard
إشارة الحالةIntegrated indication
الشهاداتwithout

إرسال الطلب

التعريف

الطراز	DSSA11SA
السلسلة	DSS
النوع الفرعي	Diaphragm seal system with electronic output

نطاق القياس

نطاق الضغط

0…1 bar · 0…1.6 bar · 0…2.5 bar · 0…4 bar · 0…6 bar · 0…100 psi · 0…160 psi · 0…200 psi · 0…300 psi · 0…500 psi · -1…0 bar · -1…0.6 bar · -1…1.5 bar · -14.5…0 psi · -14.5…50 psi · -14.5…100 psi · -14.5…160 psi · 0…10 bar · 0…16 bar · 0…25 bar · 0…40 bar

دقة القياس

فئة الدقة	≤ ±1 % of span
معيار الدقة	IEC 61298-2

ظروف العملية

وصلة العملية	Clamp DN 1"Clamp DN 1 ½"Clamp DN 2"Clamp DN 2 ½"Clamp DN 3"Clamp DN 26.9Clamp DN 33.7Clamp DN 42.4Clamp DN 48.3Clamp DN 60.3Clamp DN 76.1Clamp DN 25.4Clamp DN 38.1Clamp DN 50.8Clamp DN 63.5Clamp DN 76.2
درجة حرارة العملية	−35…+150 °C

الخصائص الكهربائية

إشارة الخرج	4-20mA · IO-Link · PNP · NPN · Switching output
التغذية	DC 10…32 V
وصلة كهربائية	Circular connector M12 x 1, 4-pin
وظيفة التبديل	Hysteresis
نقاط التبديل	2

المواد

مادة العلبة	Stainless steel 316L
مادة الأجزاء الملامسة	Stainless steel 1.4435 (316L)

بيئة التشغيل

حرارة المحيط	+0…+40 °C
تصنيف IP	IP65/IP67
الوزن	0.22 kg

الشهادات والموافقات

الشهادات

CEUKCARoHS3-AEHEDGFDA

تفاصيل إضافية

لغات ورقة البيانات

جداول من ورقة البيانات

Specification	Case version
Circular connector 4-pin	Metal, 4-pin	3-pin
M12 x 1	Angular connector DIN 175301-803 A
Ingress protection (IP code) per IEC 60529	IP65 and IP67	IP65 and IP67	IP65
EHEDG-certified	x	x	x
3-A-compliant	-	x	-
Selectable specification
360° LED status indication	x	-	x
IO-Link	x	x	-
Teach function	x	x	-
Number of switching outputs	■ 1 ■ 2	■ 1 ■ 2	1

Data sheet number	Title
IN 00.06	Diaphragm seals and diaphragm seal systems, application - functionality - design
IN 00.41	Specifications of oil- and grease-free instruments

Basic information

Version	Compact diaphragm seal system, hygienic design, with IO-Link and switching outputs
Mounting type	Direct mounting
System fill fluid	■ KN 59:FDA 21 CFR 172.856, 21 CFR 174.5 ■ KN 92:FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP

Accuracy specifications

Accuracy, switching output 1)	■ ≤ ±1 %of span ■ ≤ ±0.5 %of span
Zero point setting	Max. 3 %of span (via IO-Link)
Temperature error 2)	≤ ±1.5 %of span
Mean temperature coefficient 2)
Zero point	≤ ±0.16 %of span/10 K
Span	≤ ±0.16 %of span/10 K
Switching current dependency
With switching currents greater than 50mA	≤ ±0.05 %per 50 mAwith additional applied switching current
Versions without Teach function, LED status indication and IO-Link	≤ ±0.075 %per 50 mAwith additional applied switching current
Reference conditions per IEC 61298-1
Ambient temperature	23 °C ±2 °C [73 °F ±7 °F]
Atmospheric pressure	860 ... 1,060 mbar [86 ... 106 kPa, 12.5 ... 15.4 psi]
Air humidity	45 ... 75 %r.h.
Mounting position	Vertical, diaphragm points downward
Supply voltage	DC 10…32V

عرض الكل (20)

bar
0 ... 1	0 ... 10
0 ... 1.6	0 ... 16
0 ... 2.5	0 ... 25
0 ... 4	0 ... 40
0 ... 6

bar

0 ... 1	0 ... 6
0 ... 1.6	0 ... 10
0 ... 2.5	0 ... 16
0 ... 4	0 ... 25

bar
-1 ... 0	-1 ...+3
-1 ... +0.6	-1 ...+5
-1 ... +1.5	-1 ...+9

psi
0 ... 15	0 ... 160
0 ... 25	0 ... 200
0 ... 30	0 ... 300
0 ... 50	0 ... 500
0 ... 100

psi

0 ... 15	0 ... 100
0 ... 25	0 ... 160
0 ... 30	0 ... 200
0 ... 50	0 ... 300

psi
-14.5 ... 0	-14.5 ...+50
-14.5 ...+15	-14.5 ...+100
-14.5 ...+30	-14.5 ...+160

Output signal

Switching current	Max. 250 mA, see 'Derating curve per switching output', page 6
Switching voltage	Supply voltage - 1V
Supply voltage
Supply voltage	DC 10 ...32V
Current supply	With one switching output	≤ 0.3 A incl. switching current
	With two switching outputs	≤ 0.6 A incl. switching current
Current consumption	≤ 25mA
Communication
Communication protocol	Revision	IO-Link 1.1
	Transmission rate	38.4 kBaud (COM2)
	Min. cycle time	2.3 ms
	Master port class	A
Dynamic behaviour
Switch-on time	1 s
Response time of switching output	≤ 5 ms

Available combinations of signal types	Connection type of connector
Switching output	IO-Link 1.1	Teach	3-pin	4-pin
SP1	SP2
PNP	-	-	-	x	x
NPN	-	-	-	x	x
PNP	-	x	-	-	x
PNP	-	-	x	-	x
NPN	-	-	x	-	x
PNP	PNP	-	-	-	x
PNP	PNP	x	-	-	x
NPN	NPN	-	-	-	x

Electrical connection

Connection type	Ingress protection (IP code) per IEC 60529 1)
Circular connector M12 x 1, metal, 4-pin	IP65 and IP67
Circular connector M12 x 1, 4-pin
With LED status indication	IP65 and IP67
Without LED status indication	IP65 and IP67
Angular connector DIN 175301-803 A, 3-pin 2)
With LED status indication	IP65
Without LED status indication	IP65

Further details on: Electrical connection

Short-circuit resistance	SP1 / SP2 vs. U-
Reverse polarity protection	U+ vs. U-
Insulation voltage	DC 500V
Overvoltage protection	DC 36V

Material
Material of wetted parts	Stainless steel 1.4435 (316L)
Origin of wetted parts	■ International ■ Exclusively from EU, CH, GB
Level of cleanliness of wetted parts	■ Oil- and grease-free perWIKA specification (< 1,000 mg/m 2 ) ■ Oil- and grease-free per ASTM G93-03 level D (< 220 mg/m 2 ) ■ Oil- and grease-free per ASTM G93-03 level C (< 66 mg/m 2 )
Surface roughness of wetted parts	Ra ≤ 0.76 µm [30 µin] per ASME BPE SF3 (except for weld seam) Other surface qualities on request
Material in contact with the environment
Case	Stainless steel 316L
Circular connector M12 x 1, metal	Stainless steel 316L
Circular connector M12 x 1	PBT GF30
LED status indication	PC

Operating conditions

Medium temperature range
System fill fluid KN 59	-35 ...+150 °C [-31 ...+302 °F]
System fill fluid KN 92	-15 ...+150 °C [5 ... 302 °F]
CIP and SIP process	Max. 150 °C [302 °F], long term
Ambient temperature range	0 ... 40 °C [32 ... 104 °F] 1)
Storage temperature range	-35 ...+70 [-31 ...+158 °F]
Relative humidity	45 ... 75 %r.h.
Vibration resistance per IEC 60068-2-6	25 g, 10 ... 2,000 Hz (under resonance)
Shock resistance per IEC 60068-2-27	■ 100 g, 6 ms (IEC 60068-2-27, mechanical) ■ 1,000 g, 1 ms (IEC 60068-2-27, mechanical) 2)
Mounting position	As required
Ingress protection (IP code) per IEC 60529	→ See table 'Electrical connection', page 7

Logo	Description	Region
	EU declaration of conformity	European Union
	EMCdirective
	RoHS directive
	UKCA	United Kingdom
	Electromagnetic compatibility regulations
	Restriction of hazardous substances (RoHS) regulations
®	3-A 1)	USA
This instrument is 3-A marked, based on a third party verification for conformance to the 3-A standard.
JANUARY 2023 TYPE EL CLASS I	EHEDG Hygienic design	European Union

Logo	Description
-	China RoHS directive
-	Manufacturer's declaration regarding regulations (EC) 1935/2004 and (EC) 2023/2006 (GMP)
-	Suitability of wetted materials for drinking water in accordance with the European 4MS initiative
-	In accordance with EMEA/410/01 free from substances of animal origin (ADI-free)
-	Manufacturer's declaration GB 4806.1-2016 China National Food Safety Standard - Good Manufacturing Practice GB 31603-2015 (GMP)

Certificates

Certificate	■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts, indication accuracy, calibration certificate) ■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, material proof, indication accuracy) - FDA conformity of the system fill fluid - 3-A conformity of the diaphragm seal, based on a third party verification - EHEDG conformity

DN	PN ¹⁾	Dimensions in mm[in]
		For pipe outer Ø x wall thickness	Pipe inner Ø	D	Mb	h
26.9	40	26.9 x 1.6 [1.059 x 0.063]	23.7 [0.933]	50.5 [1.988]	22 [0.866]	16 [0.63]
33.7	40	33.7 x 2 [1.327 x 0.079]	29.7 [1.169]	50.5 [1.988]	25 [0.984]	16 [0.63]
42.4	40	42.4 x 2 [1.669 x 0.079]	38.4 [1.512]	64 [2.52]	32 [1.26]	16 [0.63]
48.3	40	48.3 x 2 [1.902 x 0.079]	44.3 [1.744]	64 [2.52]	40 [1.575]	16 [0.63]
60.3	40	60.3 x 2 [2.374 x 0.079]	56.3 [2.217]	77.5 [3.051]	52 [2.047]	16 [0.63]
76.1	25	76.1 x 2 [2.996 x 0.079]	72.1 [2.839]	91 [3.583]	60 [2.362]	16 [0.63]
