WIKA · قياس الضغط · العائلة DMS

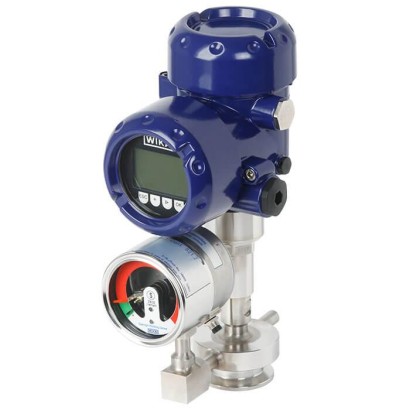

نظام مراقبة الغشاء مع وصلة تثبيت بالمشبك
نظام مراقبة الغشاء مع وصلة مشبك للتطبيقات الصحية، يجمع بين مانع الغشاء (diaphragm seal) وجهاز قياس الضغط وعنصر المراقبة لقياس الضغط الصحي في صناعات الأدوية والأغذية.
النطاق
-1…25 bar
الخرج
HART · PROFIBUS PA
الحماية
IP65
3-A Sanitary StandardEHEDG3-AEHEDG Hygienic Equipment Design
السعر
حسب الطلب
يعتمد على التكوين
الوصف
تُعد تركيبات WIKA التي تتكون من مانع/حاجز غشائي (diaphragm seal) وجهاز قياس الضغط وعنصر المراقبة مناسبة على أفضل وجه لأشد مهام القياس قسوةً وللمهام الصحية. ويمكن للأنظمة تحمل درجات حرارة أبخرة التنظيف التي تحدث في عمليات SIP، كما تضمن وصلة معقمة بين الوسط المراد قياسه وبين مانع/حاجز الغشاء.
تم تصميم مراقبة الغشاء الحاصلة على براءة اختراع خصيصًا لتلبية أعلى متطلبات السلامة في صناعات الأدوية والتقنية الحيوية. ويُستخدم عنصر المراقبة بشكل أساسي لنقل الإشارة الكهربائية لحالة الغشاء. بالإضافة إلى ذلك، يتم عرض حالة الغشاء على قرص/مؤشر مع مناطق حمراء/خضراء.
في حال حدوث تمزق في الغشاء، يضمن غشاء داخلي ثانٍ داخل جهاز قياس الضغط الفصل الموثوق بين البيئة والعملية.
المزايا
- نظام الغشاء المزدوج لضمان الفصل بين العملية وجهاز قياس الضغط
- وصلة Clamp سهلة الفتح للتنظيف واستبدال الحشوة
- مناسب لعمليات SIP وCIP
الأسئلة والأجوبة
ما هي مدى القياس المتاحة لنظام DMS-FP؟
تتوفر مدى ضغط من 0 … 2.5 bar حتى 0 … 25 bar، ومدى ضغط/تفريغ من −1 … 1.6 bar حتى −1 … 25 bar.
ما هي وصلات العملية المستخدمة؟
وصلة مشبك (clamp connection) وفق DIN 32676 أو وفق ISO 2852، وهي سهلة الفتح للتنظيف واستبدال الحشوة.
هل النظام مناسب للتطبيقات الصحية في صناعة الأدوية؟
نعم، يحمل النظام شهادات 3-A Sanitary Standard وEHEDG وEHEDG Hygienic Equipment Design، وهو مناسب لإنتاج المواد الدوائية الفعالة (API) ولعمليات SIP وCIP.
ما هي الوسائط التي يمكن قياسها؟
الغازات والأبخرة والسوائل والوسائط العجينة والمسحوقة والمتبلورة، بما يشمل الوسائط عالية الجودة في المعالجة والنقل.
ما هي مواد الأجزاء الملامسة للوسط؟
Stainless steel 1.4435 (316L) أو UNS S31603 أو Stainless steel 316L.
ما هي إشارات الخرج المتوفرة؟
4 … 20 mA، و4 … 20 mA مع HART، وPROFIBUS PA، وFOUNDATION Fieldbus، بتغذية DC 12 … 36 V ووصلة كابل بطول 2 m.
كيف تعمل مراقبة الغشاء وماذا يحدث عند تمزقه؟
يُستخدم عنصر المراقبة لنقل إشارة كهربائية لحالة الغشاء، وتُعرض الحالة على مؤشر بمناطق حمراء/خضراء. عند تمزق الغشاء الخارجي يضمن الغشاء الداخلي الثاني داخل جهاز قياس الضغط الفصل الموثوق بين البيئة والعملية.
ما الذي يميز DMS-FP عن أنظمة مانع الغشاء العادية؟
يجمع DMS-FP ثلاث وظائف في وحدة واحدة — مانع الغشاء وجهاز قياس الضغط وعنصر المراقبة — مع نظام غشاء مزدوج حاصل على براءة اختراع يضمن أعلى متطلبات السلامة في صناعات الأدوية والتقنية الحيوية. ---
التعريف
| الطراز | DMS-FP |
| السلسلة | DMS |
| النوع الفرعي | Diaphragm monitoring system |
نطاق القياس
| نطاق الضغط | 0…2.5 bar · 0…4 bar · 0…6 bar · 0…10 bar · 0…16 bar · 0…25 bar · -1…1.6 bar · -1…3 bar · -1…5 bar · -1…10 bar · -1…15 bar · -1…25 bar |
ظروف العملية
| وصلة العملية | Clamp connection per DIN 32676Clamp connection per ISO 2852 |
| درجة حرارة العملية | +10…+130 °C |
الخصائص الكهربائية
| إشارة الخرج | HART · PROFIBUS PA · FOUNDATION Fieldbus · 4 ... 20 mA · 4...20mA with HART |
| التغذية | DC 12 ... 36 V |
| وصلة كهربائية | Cable bushing with 2 m cable |
| وظيفة التبديل | Switch point set to -0.2 bar rel. and rising pressure |
| نقاط التبديل | 1 |
المواد
| مادة العلبة | Stainless steel 1.4435 (316L), Stainless steel 316L, Stainless steel 316Ti, PBT, Aluminium die-casting, Stainless steel |
| مادة الأجزاء الملامسة | Stainless steel 1.4435 (316L), UNS S31603, Stainless steel 316L |
بيئة التشغيل
| حرارة المحيط | +10…+40 °C |
| تصنيف IP | IP65 |
الشهادات والموافقات
| الشهادات | 3-A Sanitary StandardEHEDG3-AEHEDG Hygienic Equipment Design |
تفاصيل إضافية
| قطر القرص | 63 mm |
| لغات ورقة البيانات | EN, DE |
جداول من ورقة البيانات
Diaphragm seal system
| Version | Pressure measuring instrument mounted to a diaphragm seal with clamp connection, welded | ||
|---|---|---|---|
| Scale range Gauge pressure in bar [psi] | 0 ... 2.5 [0 ... 40] 0 ... 10 [0 ... 150] | 0 ... 4 [0 ... 60] 0 ... 16 [0 ... 250] | 0 ... 6 [0 ... 100] 0 ... 25 [0 ... 400] |
| Scale range 1) Vacuum in bar [psi] | -1 ... 1.6 [-30 inHg ... 25] -1 ... 10 [-30 inHg ... 145] | -1 ... 3 [-30 inHg ... 45] -1 ... 15 [-30 inHg ... 220] | -1 ...+5 [-30 inHg ... +70] -1 ... 25 [-30 inHg ... 360] |
| Permissible temperature range Medium Ambient Storage | +10 ...+80 °C [+50 ...+176 °F] for CIP and SIP max.+130 °C [+266 °F] +10 ...+40 °C [+50 ...+104 °F] +10 ...+60 °C [+50 ...+140 °F] | ||
| Ingress protection per IEC/EN 60529 | IP65 | ||
| Material 2) wetted | Diaphragm: Diaphragm seal: Stainless | Stainless steel 1.4435 (316L);UNS S31603 steel 1.4435 (316L);UNS | S31603 |
| Surface roughness wetted non-wetted | Ra ≤ 0.38 µm [15 µin] per ASME BPE SF4, electropolished [except for weld seam] Ra ≤ 0.76 µm [30 µin] [except for weld seam] | ||
| Mounting type | Direct mounting | ||
| Level of cleanliness of wetted parts | Oil and grease free per ASTM G93-03 level FWIKA standard (< 1,000 mg/m ² ) | ||
| System fill fluid | Medicinal white mineral oil KN 92 (FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, JP) |
| Monitoring element 3) | Switch contact and dial with red/green areas (contact pressure gauge, model PGS23.063) | Dial with red/green areas (Bourdon tube pressure gauge, model 232.30.063) | |
|---|---|---|---|
| Dial display | Pointer in green range Pointer in red range | →Outer diaphragm intact →Outer diaphragm defective | |
| Nominal size | 63 [2.5"] | ||
| Material | |||
| Case Pressure element Movement Bayonet ring | Stainless steel, with solid baffle wall (Solidfront) and blow-out back Stainless steel 316L Stainless steel Stainless steel | ||
| Switch behaviour | Switch point set to -0.2 bar rel. and Switch point not reached →Outer Switch point reached →Outer | rising pressure diaphragm intact diaphragm defective | Without |
| Switch contact | Reed switch model 851 No control unit and no power supply required Direct switching up to 150 V, 0.5 A Also suitable for direct triggering of a programmable logic con troller (PLC) Free from wear as | without contact | Without |
| Electrical connection | Cable bushing with 2 mcable (optional connectors available | on request) | Without |
| Ingress protection per IEC/EN 60529 | IP65 | IP54 |
Model UPT-20
| Output signal | 4 ...20mA |
|---|---|
| Load in Ω | ≤ (U+ - U min ) / 0.023 A |
| Power supply | DC 12 ...36V |
| Accuracy specifications | 0.10 %of span |
| Material Case Sensor | Stainless steel 316Ti, electropolished or plastic (PBT) Stainless steel 316L |
Model IPT-20
| Output signal | 4 ...20mA 4 ... 20 mAwith a superimposed HART ® communication signal (option: SIL qualification) HART ® specification: 7.3 FOUNDATION TM Fieldbus PROFIBUS ® PA |
|---|---|
| Load in Ω | (U B - U Bmin ) / 0.022 A U B = Applied power supply U Bmin = Minimum power supply |
| Accuracy at room temperature 1) | Measuring ranges < 40 bar: ≤ 0.1 %of span |
| Material Case Sensor | Double chamber case, aluminium die-casting AlSi10Mg, powder-coated on PE basis Stainless steel 316L |
عرض الكل (14)
Model CPG1500
| Accuracy 1) | 0.1%FS |
|---|---|
| Display | 5 ½-digit 7-segment display (incl. a large matrix area for auxiliary information) Bar graph, 0 ...100% Selectable backlighting |
| Rotatable case | The case is rotatable by 330°. |
| Resolution | 4 ... 5 ½digits; adjustable |
| Voltage supply | |
| Power supply | 3 x 1.5V AA alkaline batteries 2) |
| Maximum voltage | DC 4.95V (sparking) |
| Battery life | typical 2,000 ... 2,500 h (without backlighting and WIKA-Wireless not active) |
| Battery status display | Symbol display with 4 bars indicates the battery status in 25 %steps |
| Material | |
| Case | Aluminium die-casting, nickel-plated |
| Sensor | Stainless steel 316 |
Model 23x.50,100
| Nominal size | 100 [4.0"] | |
|---|---|---|
| Ingress protection per IEC/EN 60529 | IP65 | |
| Pressure limitation | Steady: 3/4 x full scale Fluctuating: 2/3 x full scale Short time: Full scale value | |
| Material | ||
| Case | Stainless steel, with solid baffle wall (Solidfront) and blow-out back, scale ranges ≤ 0 ... 16 bar (lower mount) with compensating valve to vent case | |
| Pressure element | Stainless steel 316L | |
| Movement | Stainless steel 316L | |
| Dial | Aluminium, white, black lettering | |
| Aluminium, black | ||
| Pointer | ||
| Laminated | ||
| safety | ||
| Window | ||
| glass |
| DN | For pipe Outer Ø x wall thickness | PN 1) | D | D1 | ID 2) | Mb | A 3) |
|---|---|---|---|---|---|---|---|
| 1½ " | 38.1 x 1.65 [1.5 x 0.065] | 40 | 50.5 [1.988] | 58 [2.283] | 35.3 [1.39] | 29 [1.142] | 67 [2.638] |
| 2 " | 50.8 x 1.65 [2 x 0.065] | 64 [2.52] | 68 [2.677] | 48 [1.89] | 38 [1.496] | 72 [2.835] |
| DN | For pipe Outer Ø x wall thickness | PN 1) | D | D1 | ID 2) | Mb | A 3) |
|---|---|---|---|---|---|---|---|
| 1½ " | 42.4 x 2 [1.67 x 0.079] | 40 | 50.5 [1.988] | 58 [2.283] | 35.3 [1.39] | 29 [1.142] | 67 [2.638] |
| 2 " | 48.3 x 2 [1.901 x 0.079] | 64 [2.52] | 68 [2.677] | 48 [1.89] | 38 [1.496] | 72 [2.835] |
| DN | For pipe Outer Ø x wall thickness | PN 1) | D | D1 | ID 2) | Mb | A 3) |
|---|---|---|---|---|---|---|---|
| 1½ " | 38.1 x 1.6 [1.5 x 0.062] | 40 | 50.5 [1.988] | 58 [2.283] | 35.3 [1.39] | 29 [1.142] | 67 [2.638] |
| 2 " | 50.8 x 1.6 [2 x 0.062] | 64 [2.52] | 68 [2.677] | 48 [1.89] | 38 [1.496] | 72 [2.835] |
| DN | For pipe Outer Ø x wall thickness | PN 1) | D | D1 | ID 2) | Mb | A 3) |
|---|---|---|---|---|---|---|---|
| 40 | 41 x 1.5 [1.614 x 0.06] | 40 | 50.5 [1.988] | 58 [2.283] | 38.2 [1.504] | 29 [1.142] | 67 [2.638] |
| 50 | 53 x 1.5 [2.087 x 0.06] | 64 [2.52] | 68 [2.677] | 50.2 [1.976] | 38 [1.496] | 72 [2.835] |
| DN | For pipe Outer Ø x wall thickness | PN 1) | D | D1 | ID 2) | Mb | A 3) |
|---|---|---|---|---|---|---|---|
| 38 | 38 x 1.2 [1.5 x 0.047] | 40 | 50.5 [1.988] | 58 [2.283] | 38.2 [1.504] | 29 [1.142] | 67 [2.638] |
| 40 | 40 x 1.2 [1.745 x 0.047] | ||||||
| 50 | 51 x 1.2 [2.008 x 0.047] | 64 [2.52] | 68 [2.677] | 50.2 [1.976] | 38 [1.496] | 72 [2.835] |
| Logo | Description | Country |
|---|---|---|
| ® | 3-A Sanitary Standard These instruments are optionally 3-A marked based on a third party verification for conformance to the 3-A standard number 74. | USA |
| FEBRUARY 2021 TYPE EL CLASS I | EHEDG Hygienic Equipment Design | European Community |
| Model | Description | |
|---|---|---|
| CPG-KITP | Pneumatic service kit, accuracy 0.1 %FS(0.05 %FSor 0.025 %FSalso available) ■ Model CPG1500 precision digital pressure gauge ■ Model CPP30 pneumatic hand test pump, pressure generation -0.95 ...+35 bar ■ Adapter set ■ Service case →See data sheet CT 93.01 | |
| CPH7000 | Portable process calibrator, accuracy 0.025%FS ■ Model CPH7000 process calibrator, integrated manual pressure generation -0.85 ...+25 bar ■ Power supply unit ■ Service case →See data sheet CT 15.51 |
| Description | Order number |
|---|---|
| Calibration adapter TRI-CLAMP ® , 1 ½" | 11563206 |
| Calibration adapter TRI-CLAMP ® , 2" | 14332415 |
القطاع
النفط والغاز
قياس الضغط/التفريغ على خطوط الأنابيب وأوعية التخمير والمفاعلات الحيوية والأوعية، وكذلك في معالجة ونقل الوسائط عالية الجودة
القطاع
كيمياء / صيدلة
قياس الضغط الصحي لصناعة الأدوية ومعالجة الأغذية المعقمة · مناسب لإنتاج المواد الصيدلانية الفعالة (API)
