متوفر في مخزون WIKA

WIKA · قياس الضغط · العائلة 632

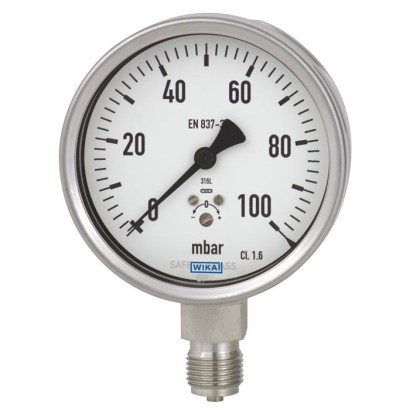

مقياس ضغط كبسولي، من الفولاذ المقاوم للصدأ

Name: مقياس ضغط كبسولي، من الفولاذ المقاوم للصدأ
Brand: WIKA
SKU: 63X.50
Price: 399.38 EUR
Availability: BackOrder

لصناعة العمليات، NS 63 [2 ½"]، 100 [4"]، 160 [6"]

النطاق

-600…600 mbar

الدقة

1.6

الحماية

IP65

CERoHSREACHNACE MR0175 / ISO 15156

السعر

ابتداءً من ‏399 €

يُحدَّد عند الطلب

طلب عرض سعر

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

مقاييس ضغط الكبسولة الطراز 632.50 و633.50 مصنوعة بالكامل من الفولاذ المقاوم للصدأ، وبالتالي فهي مناسبة بشكل خاص لتطبيقات صناعة العمليات. وهي مبنية على نظام قياس الكبسولة المُثبت. عند تطبيق الضغط، يتم نقل تمدد عنصر الكبسولة، المتناسب مع الضغط الوارد، إلى الحركة ويتم عرض القراءة.

يتيح التصميم المعياري إمكانية إجراء عدد كبير من التركيبات من مواد الهيكل، ووصلات العملية، والأحجام الاسمية، ونطاقات السلم. وبسبب هذا التنوع الكبير، فإن الجهاز مناسب للاستخدام في مجموعة واسعة من التطبيقات في صناعة العمليات.

للتركيب في لوحات التحكم، يمكن—اعتمادًا على وصلة العملية—تجهيز مقاييس ضغط الكبسولة بفلنجة تركيب أو بحلقة ملف تعريف مثلثية وقاعدة/حامل تثبيت.

المزايا

تصحيح نقطة الصفر من الأمام
مصنوع بالكامل من الفولاذ المقاوم للصدأ
مع علبة معبأة بسائل للتطبيقات ذات الأحمال الديناميكية العالية للضغط والاهتزازات (الموديل 633.50)
نطاقات مقياس منخفضة من 0 ... 2.5 mbar إلى 0 ... 600 mbar أو 0 ... 1 inH2O إلى 0 ... 240 inH2O
رمز QR على القرص يوفر رابطاً إلى معلومات خاصة بالجهاز

الأسئلة والأجوبة

ما هو نطاق قياس الضغط لهذا المقياس؟

تتراوح النطاقات من 0 ... 2.5 mbar إلى 0 ... 600 mbar، مع نطاقات تفريغ تصل إلى −600 ... 0 mbar ونطاقات مركبة مثل ±300 mbar. كما تتوفر نطاقات بوحدات inH2O من 0 ... 1 إلى 0 ... 240.

ما دقة هذا المقياس؟

فئة الدقة 1.6 وفق المعيار EN 837-3.

ما وصلات العملية المتوفرة؟

G ⅛ B، G ¼ B، G ½ B، M20 x 1.5، R ⅛، R ¼، R ½، ⅛ NPT، ¼ NPT، ½ NPT.

هل يناسب الوسائط العدوانية؟

نعم، فهو مصنوع بالكامل من الفولاذ المقاوم للصدأ، والأجزاء المبللة من Stainless steel 316L، ومواد الإحكام FPM/FKM أو PTFE، وهو مناسب للوسائط الغازية والجافة والعدوانية وفي البيئات العدوانية.

ما حدود درجة حرارة التشغيل؟

درجة حرارة الوسط من −20 … +100 °C، ودرجة الحرارة المحيطة من −20 … +60 °C.

ما درجة حماية الجهاز؟

درجة الحماية IP65.

هل يحمل الجهاز موافقات للمناطق الخطرة؟

نعم، وفق توجيه ATEX: Zone 1 gas II2G Ex h IIC T6 …T1 Gb وZone 21 dust II2D Ex h IIC T85℃ …T450℃ Db بنوع إخماد الاشتعال "c" (السلامة البنائية).

ما الفرق بين الطرازين 632.50 و633.50؟

الطراز 633.50 مزود بهيكل معبأ بسائل للتطبيقات ذات الأحمال الضغطية عالية الديناميكية والاهتزازات، بينما لا يمتلك الطراز 632.50 هذه الخاصية.

المُهيِّئ · خطوة بخطوة

اجمع 63X.50 لمهمتك

يُبنى رقم المادة تلقائيًا. عند الشك — تواصل مع مهندس؛ سنساعدك حسب معطيات الخط.

الخطوة 1 من 1

بنية التكوين· اضغطوا على مقطع مميّز للانتقال إلى المعامل المقابل

A process connection is the connection point between the measuring instrument and the measuring location. The medium enters the respective measuring instrument via the process connection. The process connection is therefore a wetted part. The most-common process connections for pressure gauges are threaded connections defined in accordance with particular standards. Common process connections are shown below as examples in stainless steel.

Depending on the medium, some of the process connections are also available with special coatings or special materials. It must always be ensured that the material of the process connection is compatible with the medium or is corrosion-resistant.

G 1/4 B1/4 NPT

تهيئتك

Case fillingwithout
Nominal size063 mm
Unitmbar
Scale range-600 mbar...0 mbar
Second dial scalewithout
Process connection—
Connector locationlower mount
Mounting flange/bracket/bezelwithout
Overpressure safetywithout
Windowlaminated safety glass
Restrictorwithout
Set / drag pointerwithout
Special design featureswithout
Certificateswithout
Approvalswithout
Assembly accessorywithout
Electric alarm contactwithout
Additional ordering informationWithout

اقتراح الذكاء الاصطناعي حسب المعايير

أكمل التهيئة

اختر جميع الخيارات لإرسال الطلب.

إرسال الطلب

تهيئتك

Case fillingwithout
Nominal size063 mm
Unitmbar
Scale range-600 mbar...0 mbar
Second dial scalewithout
Process connection—
Connector locationlower mount
Mounting flange/bracket/bezelwithout
Overpressure safetywithout
Windowlaminated safety glass
Restrictorwithout
Set / drag pointerwithout
Special design featureswithout
Certificateswithout
Approvalswithout
Assembly accessorywithout
Electric alarm contactwithout
Additional ordering informationWithout

إرسال الطلب

التعريف

الطراز	632.50
السلسلة	632
النوع الفرعي	Capsule pressure gauge

نطاق القياس

نطاق الضغط

0…2.5 mbar · 0…600 mbar · -600…0 mbar · -300…300 mbar · 0…4 mbar · 0…6 mbar · 0…10 mbar · 0…16 mbar · 0…25 mbar · 0…40 mbar · 0…60 mbar · 0…100 mbar · 0…160 mbar · 0…250 mbar · 0…400 mbar · -2.5…0 mbar · -4…0 mbar · -6…0 mbar · -10…0 mbar · -16…0 mbar · -25…0 mbar · -40…0 mbar · -60…0 mbar · -100…0 mbar · -160…0 mbar · -250…0 mbar · -400…0 mbar · -1.25…1.25 mbar · -2…2 mbar · -3…3 mbar · -5…5 mbar · -8…8 mbar · -12.5…12.5 mbar · -20…20 mbar · -30…30 mbar · -50…50 mbar · -80…80 mbar · -125…125 mbar · -200…200 mbar · 0…1 inH2O · 0…240 inH2O · 0…0.003 kg/cm2 · 0…0.6 kg/cm2 · 0…0.25 kPa · 0…60 kPa · 0…250 Pa · 0…60000 Pa · 0…0.036 psi · 0…10 psi · 0…0.6 oz/in2 · 0…150 oz/in2 · -240…0 inH2O · -120…120 inH2O · -0.6…0 kg/cm2 · -0.3…0.3 kg/cm2 · -60…0 kPa · -30…30 kPa · -60000…0 Pa · -30000…30000 Pa · -10…0 psi · -5…5 psi · -150…0 oz/in2 · -75…75 oz/in2 · -600…0 mmH2O · -300…300 mmH2O · 0…600 mmH2O · 0…1000 mmH2O · 0…1600 mmH2O · 0…2500 mmH2O · 0…4000 mmH2O · 0…6000 mmH2O

دقة القياس

فئة الدقة	1.6
معيار الدقة	EN 837-3

ظروف العملية

وصلة العملية	G ⅛ BG ¼ BG ½ BM20 x 1.5R ⅛R ¼R ½⅛ NPT¼ NPT½ NPTG1/8BG1/4B1/8NPT1/4NPT1/2NPTR1/4
درجة حرارة العملية	−20…+100 °C

المواد

مادة العلبة	Stainless steel 1.4301 (304), Stainless steel 1.4571 (316Ti)
مادة الأجزاء الملامسة	Stainless steel 316L
مادة الإحكام	FPM/FKM, PTFE

بيئة التشغيل

حرارة المحيط	−20…+60 °C
تصنيف IP	IP65
الوزن	0.2 kg

الشهادات والموافقات

الشهادات	CERoHSREACHNACE MR0175 / ISO 15156
حماية الانفجار	ATEX directive Hazardous areas Zone 1 gas II2G Ex h IIC T6 ...T1 Gb Zone 21 dust II2D Ex h IIC T85℃ ...T450℃ Db Ignition protection type "c", constructional safety

تفاصيل إضافية

قطر القرص	63 mm
لغات ورقة البيانات	EN, DE

جداول من ورقة البيانات

Basic information
Standard	EN 837-3
	For information on the 'Selection, installation, handling and operation of pressure gauges', see technical information IN 00.05.
Further version	■ For oxygen, oil- and grease-free ■ Per NACE 1) MR0175 / ISO 15156, use in H₂S-containing environments in oil and gas production ■ With integrated inductive contact, model 831 for model 632.50.100 and scale range ≥ 0 ... 100 mbar [0 ... 40 inH 2 O] For information on switch contacts, see technical information IN 00.48
Nominal size (NS)	■ Ø63 mm[2 ½"] ■ Ø100 mm[4"] ■ Ø160 mm[6"]
Connection location	■ Lower mount (radial) ■ Lower back mount ■ Centre back mount (only for NS 63 [2 ½"])
Window	■ Laminated safety glass ■ Polycarbonate (with case filling)
Case
Design	Safety level 'S1' per EN 837-3 With blow-out device in case back (only for NS 100 [4"] and NS 160 [6"])
Material	■ Stainless steel 1.4301 (304) ■ Stainless steel 1.4571 (316Ti)
Ring	■ Bayonet ring, stainless steel ■ Bayonet ring, polished stainless steel
Mounting	■ Without ■ Surface mounting flange, stainless steel ■ Panel mounting flange, stainless steel ■ Panel mounting flange, polished stainless steel ■ Triangular profile ring with mounting bracket, stainless steel 2) ■ Triangular profile ring with mounting bracket, polished stainless steel 2) For information on 'Mounting types, mounting flanges, panel cutouts', see technical
Case filling (model 633.50)	■ Without ■ Glycerine-water mixture 3) ■ Silicone oil 3)
Movement	■ Stainless steel

Measuring element

Type of measuring element	Capsule element
Material (wetted)
Capsule element	Stainless steel 316L
Seal	■ FPM/FKM ■ PTFE 1)
Process connection	Stainless steel 316L
Leak tightness	■ Leakage rate: < 1∙10 -3 mbar l/s ■ Helium tested, leakage rate: < 1∙10 -5 mbar l/s

Accuracy specifications

Accuracy class
EN 837-3	■ Class 1.6 ■ Class 1.0 1)
ASME B40.100	■ ±2 %│±1%│±2%ofmeasuring span (grade A) ■ ±1 %of measuring span (grade 1A) 1)
Zero point setting with adjustment screw	■ In front, after opening the bayonet ring 2) ■ In front, through the opening in the window 3) ■ In front, via adjustment screw in the window 4)
Temperature error	On deviation from the reference conditions at the measuring system: ≤ ±0.6 %per 10 °C [≤ ±0.6 %per 18 °F] of full scale value
Reference conditions
Ambient temperature	+20 °C [+68 °F]

mbar
0 ... 2.5 1)	0 ... 60
0 ... 4 1)	0 ... 100
0 ... 6 1)	0 ... 160
0 ... 10 1)	0 ... 250
0 ... 16 2)	0 ... 400
0 ... 25 2)	0 ... 600
0 ... 40	-

عرض الكل (20)

kPa

0 ... 0.25 1)	0 ... 6
0 ... 0.4 1)	0 ... 10
0 ... 0.6 1)	0 ... 16
0 ... 1 1)	0 ... 25
0 ... 1.6 2)	0 ... 40
0 ... 2.5 2)	0 ... 60
0 ... 4	-

psi
0 ... 0.036 1)	0 ... 1.0
0 ... 0.06 1)	0 ... 1.5
0 ... 0.1 1)	0 ... 2.5
0 ... 0.15 1)	0 ... 3.6
0 ... 0.25 2)	0 ... 6.0
0 ... 0.36 2)	0 ... 10
0 ... 0.6	-

kg/cm 2
0 ... 0.0025 1)	0 ... 0.06
0 ... 0.004 1)	0 ... 0.1
0 ... 0.006 1)	0 ... 0.16
0 ... 0.01 1)	0 ... 0.25
0 ... 0.016 2)	0 ... 0.4
0 ... 0.025 2)	0 ... 0.6
0 ... 0.04	-

Pa
0 ... 250 1)	0 ... 6,000
0 ... 400 1)	0 ... 10,000
0 ... 600 1)	0 ... 16,000
0 ... 1,000 1)	0 ... 25,000
0 ... 1,600 2)	0 ... 40,000
0 ... 2,500 2)	0 ... 60,000
0 ... 4,000	-

mmH 2 O

0 ... 25 1)	0 ... 600
0 ... 40 1)	0 ... 1,000
0 ... 60 1)	0 ... 1,600
0 ... 100 1)	0 ... 2,500
0 ... 160 2)	0 ... 4,000
0 ... 250 2)	0 ... 6,000
0 ... 400	-

inH 2 O
0 ... 1 1)	0 ... 24
0 ... 1.6 1)	0 ... 40
0 ... 2.4 1)	0 ... 60
0 ... 4 1)	0 ... 100
0 ... 6 2)	0 ... 160
0 ...10 2)	0 ... 240
0 ... 16	-

mbar
-2.5…0 1)	-1.25 …+1.25 1)
-4…0 1)	-2…+2 1)
-6…0 1)	-3 ...+3 1)
-10…0 1)	-5 ...+5 1)
-16…0 2)	-8 ...+8 2)
-25…0 2)	-12.5 ... +12.5 2)
-40…0	-20 ...+20
-60…0	-30 ...+30
-100…0	-50 ...+50
-160…0	-80 ...+80
-250…0	-125 ...+125
-400…0	-200 ...+200
-600 ... 0	-300 ...+300

kPa
-0.25…0 1)	-0.125 …+0.125 1)
-0.4…0 1)	-0.2 …+0.2 1)
-0.6…0 1)	-0.3 ...+ 0.3 1)
-1…0 1)	-0.5 ... +0.5 1)
-1.6…0 2)	-0.8 ... +0.8 2)
-2.5…0 2)	-1.25 ... +1.25 2)
-4…0	-2 ...+2
-6…0	-3 ...+3
-10…0	-5 ...+5
-16…0	-8 ...+8
-25…0	-12.5 ... +12.5
-40…0	-20 ...+20
-60 ... 0	-30 ...+30

oz/in 2
0 ... 0.6 1)	0 ... 15
0 ... 1 1)	0 ... 25
0 ... 1.5 1)	0 ... 40
0 ... 2.5 1)	0 ... 60
0 ... 4 2)	0 ... 100
0 ... 6 2)	0 ... 150
0 ... 10	-

kg/cm 2
-0.0025…0 1)	-0.00125 …+0.00125 1)
-0.004…0 1)	-0.002 …+0.002 1)
-0.006…0 1)	-0.003 ... +0.003 1)
-0.01…0 1)	-0.005 ... +0.005 1)
-0.016…0 2)	-0.008 ... +0.008 2)
-0.025…0 2)	-0.0125 ... +0.0125 2)
-0.04…0	-0.02 ... +0.02
-0.06…0	-0.03 ... +0.03
-0.1…0	-0.05 ... +0.05
-0.16…0	-0.08 ... +0.08
-0.25…0	-0.125 ... +0.125
-0.4…0	-0.2 ... +0.2
-0.6 ... 0	-0.3 ... +0.3

Pa
-250…0 1)	-125 …+125 1)
-400…0 1)	-200 …+200 1)
-600…0 1)	-300 ...+300 1)
-1,000…0 1)	-500 ...+500 1)
-1,600…0 2)	-800 ...+800 2)
-2,500…0 2)	-1,250 ... +1,250 2)
-4,000…0	-2,000 ... +2,000
-6,000…0	-3,000 ... +3,000
-10,000…0	-5,000 ... +5,000
-16,000…0	-8,000 ... +8,000
-25,000…0	-12,500 ... +12,500
-40,000…0	-20,000 ... +20,000
-60,000 ... 0	-30,000 ... +30,000

psi
-0.036 ... 0 1)	-0.018 ... +0.018 1)
-0.06 ... 0 1)	-0.03 ... +0.03 1)
-0.1 ... 0 1)	-0.05 ... +0.05 1)
-0.15 ... 0 1)	-0.075 ... +0.075 1)
-0.25 ... 0 2)	-0.125 ... +0.125 2)
-0.36 ... 0 2)	-0.18 ... +0.18 2)
-0.6 ... 0	-0.3 ... +0.3
-1 ... 0	-0.5 ... +0.5
-1.5 ... 0	-0.75 ... +0.75
-2.5 ... 0	-1.25 ... +1.25
-3.6 ... 0	-1.8 ... +1.8
-6 ... 0	-3 ...+3
-10 ... 0	-5 ...+5

inH 2 O
-1 ... 0 1)	-0.5 ... +0.5 1)
-1.6 ... 0 1)	-0.8 ... +0.8 1)
-2.4 ... 0 1)	-1.2 ... +1.2 1)
-4 ... 0 1)	-2 ...+2 1)
-6 ... 0 1)	-3 ...+3 1)
-10 ... 0 2)	-5 ...+5 2)
-16 ... 0	-8 ...+8
-24 ... 0	-12 …+12
-40 ... 0	-20 ...+20
-60 ... 0	-30 ...+30
-100 ... 0	-50 ...+50
-160 ... 0	-80 ...+80
-240 ... 0	-120 ...+120

Further details on: scale ranges

Unit	■ mbar ■ kg/cm² ■ kPa ■ Pa	■ psi ■ mmH 2 O ■ inH 2 O ■ oz/in 2
Overpressure safety
Scale range < 0 ... 40 mbar [0 ... 16 inH 2 O]	■ Without ■ 3 x full scale value
Scale range ≥ 0 ... 40 mbar [0 ... 16 inH 2 O]	■ Without ■ 10 x full scale value
Vacuum safety
Scale range < 0 ... 40 mbar [0 ... 16 inH 2 O]	■ Without ■ 3 x full scale value
Scale range ≥ 0 ... 40 mbar [0 ... 16 inH 2 O]	■ Without ■ 10 x full scale value

mmH 2 O
-25 ... 0 1)	-12.5 ... +12.5 1)
-40 ... 0 1)	-20 ...+20 1)
-60 ... 0 1)	-30 ...+30 1)
-100 ... 0 1)	-50 ...+50 1)
-160 ... 0 2)	-80 ...+80 2)
-250...0 2)	-125 ...+125 2)
-400 ... 0	-200 ...+200
-600 ... 0	-300 ...+300
-1,000 ... 0	-500 ...+500
-1,600 ... 0	-800 ...+800
-2,500 ... 0	-1,250 ... +1,250
-4,000 ... 0	-2,000 ... +2,000
-6,000 ... 0	-3,000 ...+3000

oz/in 2
-0.6…0 1)	-0.3 ... +0.3 1)
-1…0 1)	-0.5 ... +0.5 1)
-1.5…0 1)	-0.75 ... +0.75 1)
-2.5…0 1)	-1.25 ... +1.25 1)
-4…0 2)	-2 ...+2 2)
-6…0 2)	-3 ...+3 2)
-10…0	-5 ...+5
-15…0	-7.5 ... +7.5
-25…0	-12.5 ... +12.5
-40…0	-20 ...+20
-60…0	-30 ...+30
-100…0	-50 ...+50
-150…0	-75 ...+75
