Недорогие модули ASM 470 и ASM 475 для систем идентификации MOBY D/E/I/U могут подключаться через станции распределенной периферии ET 200M по PROFIBUS DP-V1.
Область применения

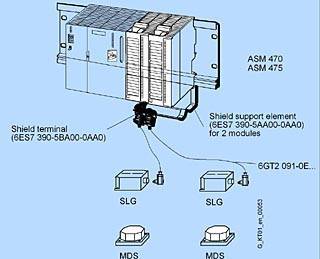

Интерфейсные модули ASM 470 и ASM 475 встраивают идентификационные системы MOBY в следующие системы:
- SIMATIC S7-300
- S7-400, PC (CP5412 (A2)) через ET 200M
- SINUMERIK 840D/810D
Макс. два SLG могут быть подключены в параллельном режиме (ASM 470 только в мультиплексном режиме).
Дизайн
Конфигуратор
Функции
На одной стойке SIMATIC S7-300 можно установить и эксплуатировать до 8 интерфейсных модулей ASM. При конфигурации с несколькими стойками (макс. 4 стойки) ASM можно устанавливать и эксплуатировать в каждой стойке. Таким образом, в максимальной конфигурации SIMATIC S7-300 можно эксплуатировать до 32 ASM. Гальваническая развязка между SLG и шиной SIMATIC S7-300 обеспечивает структуру, не чувствительную к помехам.
Сообщения об ошибках и рабочие состояния (MDS в поле, команда активна и т.д.) отображаются светодиодами.
Обмен данными между ASM 475 и CPU S7 осуществляется через ациклические кодовые посылки P-шины, так что пользовательские данные (макс. 238 байт) передаются очень быстро и эффективно. Через администратор объектов (Object Manager, OM) ASM 475/476 полностью встраивается в диагностику администратора SIMATIC (SIMATIC Manager).
ASM 470 (для MOBY I/E)
С помощью ASM 470 доступ к данным в MDS осуществляется непосредственно через физические адреса. Обмен данными с ASM производится в образе процесса блоками по 12 байтов и происходит медленнее, чем у ASM 475. Через ET200M его можно эксплуатировать на любом master-устройстве PROFIBUS другого изготовителя.
ASM 475 (для MOBY I/E/U/D)
С помощью ASM 475 доступ к данным в MDS осуществляется непосредственно через физические адреса. Передача данных между FC45 и ASM осуществляется с большей скоростью и меньшей загрузкой CPU. В режиме MOBY I/U ASM может эксплуатироваться также с FC56 (программа обработки файлов).
Технические данные
| Интерфейсные модули | ASM 470 | ASM 475 | ASM 475 (с программой управления файлами MOBY I/U) |
|---|---|---|---|
| Последовательный интерфейс с SLG | RS422 | ||
| Присоединение SLG | макс. 2 штуки через винтовые зажимы во фронт. штекере | ||
| Интерфейс/длина кабеля, макс. | RS 422/1000 м, зависит от SLG и типа кабеля | ||
| Присоединяемые SLG | MOBY I/E/F (мультиплексный режим) | MOBY I/E/U/D | MOBY I/U |
| Интерфейс для питания 24 В пост. тока | через винтовые зажимы во фронт. штекере | ||
| Функциональные блоки | |||
| SIMATIC S7 | FC47 | FC45, FC55 | FC56 |
| Адресация MDS | Доступ непосредственно через адреса | Доступ через DOS-подобную файловую систему | |
| Команды | Инициализация MDS, чтение данных из MDS, запись данных на MDS и т.д. | Форматирование MDS, чтение файла, запись файла и т.д. | |
| Диалоговая функция | да (MOBY I) | нет | |
| Питающее напряжение | |||
| - номинальное значение | 24 V DC | ||
| - допустимый диапазон | 20 V до 30 V DC | ||
| Потенциальная развязка между S7-300 и MOBY | да | ||
| Потребление тока из шинного зажима S7, макс. | 100mA | ||
| Мощность потерь, тип. | 1W | ||
| Температура окружающей среды | |||
| во время работы | |||
| - горизонтальный монтаж SIMATIC | от 0 до +60 °C | ||
| - вертикальный монтаж SIMATIC | от 0 до +40 °C | ||
| при транспортировке и хранении | от –40 до +70 °C | ||
| Размеры (Ш × В × Г) | 40 мм x 125 мм x 120 мм | ||
| Вес, около | 0.2 кг |
Чертеж
Данные CAD
Габаритный чертеж доступен как CAD графика (формат DXF).
Дополнительную информацию Вы можете получить в Интернете по адресу.
http://www.automation.siemens.com/bilddb/index.asp?objKey=G_FS10_XX_90112
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6GT2002-0FA10 | ИНТЕРФЕЙСНЫЙ МОДУЛЬ MOBY ASM 470 ДЛЯ SIMATIC S7 300 И ET 200M | 0.35 | 3 - 5 недель (A) | 1 |
| 6GT2002-0GA10 | ИНТЕРФЕЙСНЫЙ МОДУЛЬ MOBY ASM 475 ДЛЯ SIMATIC S7 300 И ET 200M, НАСТРАИВАЕМЫЙ (БЕЗ ФРОНТАЛЬНОГО ШТЕКЕРА) | 0.35 | 3 - 5 недель (A) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6ES7392-1AJ00-0AA0 | SIMATIC S7-300, 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С ВИНТОВЫМИ ЗАЖИМАМИ | 0.069 | 3 - 5 недель (A) | 1 |
| 6GT2080-2AA10 | ПАКЕТ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ MOBY, НА КОМПАКТ-ДИСКЕ FB/FC ДЛЯ SIMATIC; 3964R ДЛЯ DOS + WINDOWS 95/NT; ДЕМОНСТРАЦИОННАЯ ВЕРСИЯ MOBY ДЛЯ DOS + WINDOWS 95/NT | 0.208 | 3 - 5 недель (A) | 1 |
| 6GT2091-0EH20 | MOBY; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ASM 470/475/476- SLG, 2 M | 0.2 | 3 - 5 недель (A) | 1 |
| 6GT2091-0EH50 | MOBY; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ASM 470/475/476- SLG, 5 M | 0.3 | 3 - 5 недель (A) | 1 |
| 6GT2091-0EN10 | MOBY; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ASM 470/475/476- SLG, 10 M | 1 | 3 - 5 недель (A) | 1 |
| 6GT2091-0EN20 | MOBY; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ASM 470/475/476- SLG, 20 M | 2 | 3 - 5 недель (A) | 1 |
| 6GT2091-0EN50 | MOBY; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ASM 470/475/476- SLG, 50 M | 3.2 | 3 - 5 недель (A) | 1 |
| 6GT2091-2EH20 | MOBY; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ASM 470/475/476- SLG, 2 M, ПРЯМОЙ ШТЕКЕР | 0.152 | 3 - 5 недель (A) | 1 |
| 6GT2091-2EH50 | MOBY; (НЕ MOBY F) СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ASM 470/475/476- SLG, С ПЛОСКИМ ШТЕКЕРОМ SLG, L = 5 M | 0.302 | 3 - 5 недель (A) | 1 |
| 6GT2091-2EN10 | MOBY; (НЕ MOBY F) СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ASM 470/475/476- SLG, С ПЛОСКИМ ШТЕКЕРОМ SLG, L = 10 M | 0.552 | 3 - 5 недель (A) | 1 |
| 6GT2091-2EN50 | MOBY; (НЕ MOBY F) СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ASM 470/475/476- SLG, С ПЛОСКИМ ШТЕКЕРОМ SLG, L = 50 M | 2.552 | 3 - 5 недель (A) | 1 |
| 6GT2491-0EH50 | MOBY F; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ МЕЖДУ ASM 470 И SLG 8X, СМОНТИРОВАННЫЙ, 5 M | 1 | 3 - 5 недель (A) | 1 |
| 6GT2491-0EN20 | MOBY F; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ МЕЖДУ ASM 470 И ASM 475 SLG 8X, СМОНТИРОВАННЫЙ, 20 M | 2 | 3 - 5 недель (A) | 1 |
| 6GT2491-0EN50 | MOBY F; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ МЕЖДУ ASM 470 И ASM 475 SLG 8X, СМОНТИРОВАННЫЙ, 50 M | 5 | 3 - 5 недель (A) | 1 |
| 6GT2891-0EH20 | SIMATIC RF300 СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ, ПРЕДСОБРАННЫЙ, МЕЖДУ ASM 475 И СЧИТЫВАТЕЛЕМ, ДЛИНА 2 M | 0.8 | 3 - 5 недель (A) | 1 |
| 6GT2891-0EH50 | SIMATIC RF300 СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ, ПРЕДСОБРАННЫЙ, МЕЖДУ ASM 475 И СЧИТЫВАТЕЛЕМ, ДЛИНА 5 M | 0.8 | 3 - 5 недель (A) | 1 |
| 6GT2891-0FH20 | СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ SIMATIC RF 300/600, СМОНТИРОВАННЫЙ, МЕЖДУ ASM 456 И УСТРОЙСТВОМ ЧТЕНИЯ ИЛИ РАСШИРЕННЫЙ КАБЕЛЬ ДЛЯ ASM 456 С MOBY D/E/I/U И SIMATIC RF 300/600 ДЛИНА 2 М | 0.185 | 3 - 5 недель (A) | 1 |
| 6GT2891-0FH50 | СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ SIMATIC RF 300/600, СМОНТИРОВАННЫЙ, МЕЖДУ ASM 456 И УСТРОЙСТВОМ ЧТЕНИЯ ИЛИ РАСШИРЕННЫЙ КАБЕЛЬ ДЛЯ ASM 456 С MOBY D/E/I/U И SIMATIC RF 300/600 ДЛИНА 5 М | 0.311 | 3 - 5 недель (A) | 1 |
| 6GT2891-0FN10 | СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ SIMATIC RF 300/600, СМОНТИРОВАННЫЙ, МЕЖДУ ASM 456 И УСТРОЙСТВОМ ЧТЕНИЯ ИЛИ РАСШИРЕННЫЙ КАБЕЛЬ ДЛЯ ASM 456 С MOBY D/E/I/U И SIMATIC RF 300/600 ДЛИНА 10 М | 0.615 | 3 - 5 недель (A) | 1 |
| 6GT2891-0FN20 | СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ SIMATIC RF 300/600, СМОНТИРОВАННЫЙ, МЕЖДУ ASM 456 И УСТРОЙСТВОМ ЧТЕНИЯ ИЛИ РАСШИРЕННЫЙ КАБЕЛЬ ДЛЯ ASM 456 С MOBY D/E/I/U И SIMATIC RF 300/600 ДЛИНА 20 М | 1.177 | 3 - 5 недель (A) | 1 |
| 6GT2891-0FN50 | СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ SIMATIC RF 300/600, СМОНТИРОВАННЫЙ, МЕЖДУ ASM 456 И УСТРОЙСТВОМ ЧТЕНИЯ ИЛИ РАСШИРЕННЫЙ КАБЕЛЬ ДЛЯ ASM 456 С MOBY D/E/I/U И SIMATIC RF 300/600 ДЛИНА 50 М | 2.905 | 3 - 5 недель (A) | 1 |
