Недорогие интерфейсные модули ASM 450 и 452 – это самостоятельные slave-устройства PROFIBUS-DP для работы компонентов MOBY через PROFIBUS-DP/DP-V1 на:
- SIMATIC S7 (включая FB и FC программного обеспечения)
- SINUMERIK
- SICOMP IMC. ПК, системы автоматизации
Благодаря высокой степени защиты и прочности они особенно пригодны для использования вблизи машин.

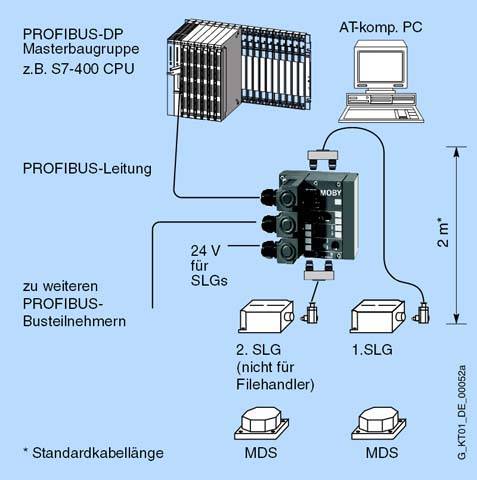

Дизайн
Конфигуратор
Интерфейсные модули ASM монтируются на стандартном модуле ET 200X. Правила монтажа и инструкции по конфигурации могут быть найдены в руководстве по ET 200X. Модули расширения из линейки ET 200X могут и не применяться.
Функции
На ASM реализуются: протокол PROFIBUS-DP в соответствии с EN 50170, т. 2 PROFIBUS для обмена данными между ASM и SIMATIC S5/S7 (или любым master-устройством PROFIBUS) и специальные протоколы MOBY для обмена данными между ASM и SLG.
Доступ к данным в MDS может, в принципе, осуществляться следующим образом:
- прямая адресация через абсолютные адреса
- с удобствами, через программу управления файлами MOBY (только MOBY I/U) с помощью имен файлов
ASM занимает на PROFIBUS-DP/DP-V1 адрес абонента на шине, который установлен на базовом модуле. Встраивание ASM в конфигурирование аппаратуры производится через GSD-файл. После этого ASM может конфигурироваться через программные инструментальные средства HW_Konfig администратора SIMATIC (SIMATIC Manager) или другое инструментальное средство PROFIBUS.
Сообщения об ошибках и рабочие режимы (MDS в поле, передача и т.д.) дополнительно отображаются с помощью светодиода, что облегчает ввод в эксплуатацию и обслуживание.
Для присоединения к любому master-устройству PROFIBUS-DP в документации описан программный интерфейс.
Присоединительные штекеры IP 65 (номер для заказа 6ES7 194-1AA01-0XA0) необходимо заказывать отдельно!
ASM 450 (для MOBY E/I)
ASM 450 имеет два интерфейса для SLG. При использовании обоих интерфейсов для SLG модуль работает в мультиплексном режиме, так что надежное считывание модулей памяти (MDS) возможно только в остановленном состоянии. Доступ к данным в MDS осуществляется непосредственно через абсолютные адреса.
С программными функциями FB240/FC44 для SIMATIC S5/S7 ASM работает в циклическом режиме, т.е. пропускная способность средств обработки данных зависит, среди прочего, от величины адресного окна (макс. 208 байт), числа slave-устройств и т.д.
ASM 452 (для MOBY E/I/U/D)
ASM 452 имеет два интерфейса для SLG (к MOBY U/D можно присоединить только один SLG). При использовании обоих интерфейсов для SLG модуль работает в квазипараллельном режиме, так что модули памяти (MDS) могут надежно обрабатываться только в остановленном состоянии (напр., чтение данных). Обращение к данным в MDS может осуществляться непосредственно через абсолютные адреса (FC45) или с удобствами через программу управления файлами MOBY (FC46, FC56) с использованием имен файлов, причем ASM эксплуатируется в ациклическом режиме через PROFIBUS DP-V1. В этом режиме от ASM или к ASM может передаваться очень большое количество данных, не перегружая цикл PROFIBUS. Это выгодно при передаче больших количеств данных. Кроме того, в этом режиме ASM может очень быстро обрабатывать сцепленные команды MDS.
Технические данные
| Интерфейсные модули | ASM 450 | ASM 452 (без программы управления файлами) | ASM 452 (с программой управления файлами MOBY I/U) |
|---|---|---|---|
| Последовательный интерфейс с пользователем | PROFIBUS DP | PROFIBUS DP-V1 | PROFIBUS DP-V1 |
| Протокол в соответствии с | EN 50170 том 2 PROFIBUS | ||
| Присоединение PROFIBUS | Винтовое соединение PG 11 (3 шт. 6ES7194-1AA00-0XA0, в объем поставки не входит) | ||
| Скорость передачи | от 9,6 кБод до 12 МБод (автоматическое распознавание) | ||
| Макс. длина блока | 208 байт/ | 2 слова циклически, 240 байт ациклически | |
| Последовательный интерфейс с SLG | Соединительный штекер M12 | ||
| Длина кабеля, макс. | 500 м, зависит от SLG, (стандартная длина 2 м) | ||
| Присоединяемые SLG | 2 x SLG 8x / 7 x / 4x в мульти-плексном режиме | 1 x SLG U9x или 2 x SLG 4x, 7 x, 8x в квазипараллельном режиме | 1 x SLG 4x или 1 x SLG U92 |
| Скорость передачи | от 19,2 до 57,6 кБод (в зависимости от семейства MOBY) | ||
| Функции программного обеспечения | |||
| Программирование | Зависит от master-устройства PROFIBUS-DP/DP-V1 | ||
| Функциональные блоки | |||
| SIMATIC S7 | FC44 | FC45/FC55 | FB246 (только MOBY I) / FC46, FC56 (только MOBY U) |
| Адресация MDS | Непосредственно через адреса | Через программу управления файлами (только MOBY U) или непосредственно через адреса | |
| Команды | Инициализация MDS, чтение данных, запись данных и т.д. | ||
| Цифровые входы/выходы | 2/2 | -/- | -/- |
| Потенциальная развязка | да | да | да |
| Питающее напряжение | |||
| Допустимый диапазон | от 20 до 30 В пост. тока (номинальное значение 24 В пост. тока) | ||
| Потребление тока | макс. 180 мА; тип. 130 мА (без SLG) | ||
| Температура окружающей среды | |||
| во время работы | от 0 °C до +55 °C | ||
| при транспортировке и хранении | от –40 °C до +70 °C | ||
| Род защиты | IP67 | ||
| Размеры (Ш × В × Г) | 134 мм × 110 мм × 55 мм (без шинного штекера) | ||
| Вес, около | 0.5 кг |
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6GT2002-0EB00 | ИНТЕРФЕЙСНЫЙ МОДУЛЬ MOBY ASM 450 ДЛЯ PROFIBUS DP (БЕЗ ШТЕКЕРА ДЛЯ 24В И PROFIBUS-DP) | 0.58 | 3 - 5 недель (A) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6ES7194-1AA01-0XA0 | SIMATIC DP, КАБЕЛЬНЫЙ СОЕДИНИТЕЛЬ СТЕПНЬ ЗАЩИТЫ IP65 ДЛЯ PROFIBUS DP С ПОДВОДОМ ПИТАНИЯ, ДЛЯ БАЗОВЫХ МОДУЛЕЙ BM141, BM142, BM147, ПОДКЛЮЧЕНИЕ - МЕТРИЧЕСКАЯ РЕЗЬБА, 3 ШТ. / НЕОБХОДИМ BM | 0.081 | 3 - 5 недель (A) | 1 |
| 6ES7194-1FC00-0XA0 | SIMATIC DP, ВСТР. ВТЫЧНОЕ ПОДКЛЮЧЕНИЕ ДЛЯ ET200X: T ФУНКЦИОНАЛЬНОСТЬ ПОДКЛЮЧЕНИЯ К PROFIBUS, ПРИНАДЛЕЖНОСТЬ ДЛЯ BM141, BM144 | 0.049 | 3 - 5 недель (A) | 1 |
| 6GT2080-2AA10 | ПАКЕТ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ MOBY, НА КОМПАКТ-ДИСКЕ FB/FC ДЛЯ SIMATIC; 3964R ДЛЯ DOS + WINDOWS 95/NT; ДЕМОНСТРАЦИОННАЯ ВЕРСИЯ MOBY ДЛЯ DOS + WINDOWS 95/NT | 0.208 | 3 - 5 недель (A) | 1 |
| 6GT2090-0BC00 | MOBY; ДУПЛЕКСНЫЙ РАЗЪЕМ M12 ДЛЯ ASM 450/451/452/473, БЕЗ КАБЕЛЯ, ДЛЯ МОНТАЖА ОТДЕЛЬНОГО ШТЕКЕРА ASM-SLG | 0.041 | 3 - 5 недель (A) | 1 |
| 6GT2091-1CH20 | MOBY; (НЕ ДЛЯ MOBY F) СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ, ГОТОВЫЙ, МЕЖДУ ASM 450/451 И SLG, L = 2 M, ПРЕДПОЧТИТЕЛЬНАЯ ДЛИНА | 0.185 | 3 - 5 недель (A) | 1 |
| 6GT2091-1CH50 | MOBY; (НЕ MOBY-F) СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ, ГОТОВЫЙ, МЕЖДУ ASM 450/451/452/473 И SLG, ДЛИНА ОТ 2,5 ДО 20 M В СООТВЕТСТВИИ С КОДОМ ДОПУСТИМОЙ ДЛИНЫ, L = 5 M | 0.35 | 3 - 5 недель (A) | 1 |
| 6GT2091-1CN10 | MOBY; (НЕ MOBY-F) СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ, ГОТОВЫЙ, МЕЖДУ ASM 450/451 И SLG, ДЛИНА ОТ 2,5 ДО 20 M В СООТВЕТСТВИИ С КОДОМ ВОЗМОЖНОЙ ДЛИНЫ, L = 10 M | 0.625 | 3 - 5 недель (A) | 1 |
| 6GT2091-1CN20 | MOBY; (НЕ MOBY-F) СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ, ГОТОВЫЙ, МЕЖДУ ASM 450/451/452/473 И SLG, ДЛИНА ОТ 2,5 ДО 20 M В СООТВЕТСТВИИ С КОДОМ ДОПУСТИМОЙ ДЛИНЫ, L= 20 M | 1.175 | 3 - 5 недель (A) | 1 |
| 6GT2091-1CN50 | MOBY; (НЕ MOBY-F) СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ, ГОТОВЫЙ, МЕЖДУ ASM 450/451/452/473 И SLG, 50 M | 2.825 | 3 - 5 недель (A) | 1 |
| 6GT2091-2CH20 | MOBY; (НЕ MOBY F) СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ASM 450/451/452/ 473/472 - SLG, С ПЛОСКИМ ШТЕКЕРОМ, ПРЕДПОЧТИТЕЛЬНЫЙ ВАРИАНТ L = 2 M | 1.2 | 3 - 5 недель (A) | 1 |
