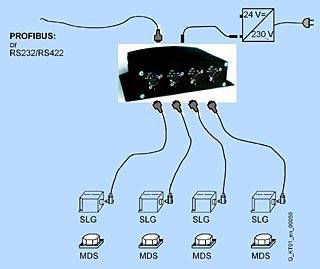

К требующим меньших затрат интерфейсным модулям может быть параллельно присоединено до 4 устройств записи-считывания или антенн. Пользователь может выбирать между двумя интерфейсами:
- PROFIBUS DP-V1 (ASM 454, ASM 754, ASM 854)
- RS 232/RS 422; последовательный интерфейс с ПК и системами автоматизации (ASM 424, ASM 724, ASM 824)
Дизайн
Монтаж
Дополнительный адаптер доступен для простого монтажа на DIN рейке.
Конфигуратор
Функции
К прочному корпусу можно подключить до четырех 1) устройств записи-считывания или антенн из соответствующей системы MOBY. Доступ к данным в MDS осуществляется непосредственно через физические адреса. Расширенные функции MOBY F/E (одновременная работа с несколькими модулями памяти MDS, права доступа, пароль и т.д.) не поддерживаются.
Сообщения об ошибках и рабочие состояния (MDS в поле, передача и т.д.) дополнительно отображаются светодиодом, что облегчает ввод в действие и обслуживание
Интерфейс PROFIBUS DP-V1
(ASM 454, ASM 754, ASM 854)
Связь с пользователем осуществляется через ациклическую службу протокола PROFIBUS-DP-V1. Адрес абонента на PROFIBUS устанавливается непосредственно на ASM с помощью DIP-переключателей.
У пользователей SIMATIC S7 имеется в распоряжении функция FC 45 (см. также ASM 473) для простого встраивания в приложение. Встраивание ASM в конфигурирование аппаратуры производится через GSD-файл. После этого ASM может конфигурироваться с помощью программного инструментального средства HW_Konfig администратора SIMATIC (SIMATIC Manager) или другого инструментального средства PROFIBUS.
Для присоединения к любому master-устройству PROFIBUS-DP-V1 в документации FC45 описан программный интерфейс.
Интерфейс RS232/RS422 (ASM 424, ASM 724, ASM 824)
У пользователя ПК имеется в распоряжении для его приложения C-библиотека WINDOWS 98/NT/2000 (MOBY API, функции DLL), включая драйвер 3964R с основными функциями (открытие/закрытие канала, чтение данных с накопителя и т.д.)
MOBY E
К ASM 754/724 можно параллельно подключить до четырех SLA 7x, которые, однако, внутри эксплуатируются в мультиплексном режиме. При подключении более одной SLA 7x надежное чтение или запись накопителя данных MOBY E возможно только в статическом состоянии.
MOBY I/E
К ASM 454/424 можно параллельно подключить до четырех SLG 4x или SLA 7x, причем на всех 4 SLG одновременно может производиться чтение или запись накопителя данных MOBY.
Технические данные
| Интерфейсный модуль | ASM 454, ASM 754, ASM 854 | ASM 424, ASM 724, ASM 824 |
|---|---|---|
| Последовательныйинтерфейс с пользователем | ROFIBVUS-DP-V1, 9-конт. сверхминиатюрный D-образный штекер(номер для заказа 6ES7 972-0BA11-0XA0) | RS 232/RS 4229-конт. сверхминиатюрный D-образный штекер |
| Длина кабеля, макс. | см. PROFIBUS | 30 m у RS232, 500 m у RS422 |
| Процедура/протокол | EN 50170 том 2 PROFIBUS | 3964 R |
| Скорость передачи | от 9600 кБод до 12 МБод(автоматическое распознавание) | 38.4 bit/s |
| Макс. длина блока | 4 слова циклически/ 238 байт ациклически | 238 байт |
| Макс. длина блока | 4 x 9-контакт. сверхминиатюрных D-образных розетки | |
| Длина кабеля, макс. | 55 м для SLA; 1000 м для SLG | |
| Присоединяемые SLA | MOBY I: макс. 4 x SLG4x (параллельный режим)MOBY E: макс. 4 x SLA 7x (мультиплексный режим)MOBY F: макс. 4 x SLA 8x (параллельный режим)Указание: смешанная конфигурация невозможна | |
| Функции программного обеспечения | ||
| Программирование | Зависит от master-устройства PROFIBUS-DP-V1 | Зависит от ПК/системы автоматизации |
| Имеющееся программное | FC45 для SIMATIC | Библиотека на языке C |
| - Адресация MDS | Доступ непосредственно через адреса | |
| - Команды | Инициализация MDS, чтение данных из MDS, запись данных на MDS и т.д. | |
| Питающее напряжение | ||
| - номинальное значение | 24 В пост. тока (отдельный разъем) | |
| - допустимый диапазон | от 20 до 30 В пост. тока | |
| Потребление тока | 250 mA | |
| Ток включения, макс. | 1,1 A (без SLA) | |
| Крепление | 4 винта M5 | |
| Род защиты | P 40 (более высокая степень защиты по запросу) | |
| Среднее время наработки на отказ (при 40 °C) | 1 x 105 часов | |
| Корпус | ||
| - размеры (Ш × В × Г) | 205 мм x 130 мм x 60 мм (без штекера) | |
| - материал | алюминий | |
| - цвет | антрацит | |
| Температура окружающей среды | ||
| - во время работы | от -25 до + 55 °C (конденсация недопустима) | |
| - при транспортировке и хранении | от -40 до + 85 °C (конденсация недопустима) | |
| Вес, около | 1.3 кг |
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6GT2002-2CE00 | MOBY I; ИНТЕРФЕЙСНЫЙ МОДУЛЬ ASM 424 С ПОСЛЕДОВАТЕЛЬНЫМ ИНТЕРФЕЙСОМ RS232/RS422; ПРОТОКОЛ 3964R; ДЛЯ ПК, SICOMP И СИСТЕМ УПРАВЛЕНИЯ ДРУГИХ ФИРМ (НЕ SIEMENS), МОГУТ БЫТЬ ПОДКЛЮЧЕНЫ МАКС. 4 СТАНДАРТНЫХ SLG 4X, 7X (ПАРАЛЛЕЛЬНАЯ РАБОТА) | 1.3 | 3 - 5 недель (A) | 1 |
| 6GT2302-2CE00 | MOBY E; ИНТЕРФЕЙСНЫЙ МОДУЛЬ ASM 724 С ПОСЛЕДОВАТЕЛЬНЫМ ИНТЕРФЕЙСОМ RS232 / RS422; ПРОТОКОЛ 3964R ДЛЯ ПК И УСТРОЙСТВ УПРАВЛЕНИЯ ДРУГИХ ФИРМ (НЕ SIEMENS) МОЖЕТ БЫТЬ ПОДКЛЮЧЕНО МАКС. 4 SLA71 (КВАЗИПАРАЛЛЕЛЬНАЯ РАБОТА) | 1.3 | 3 - 5 недель (A) | 1 |
| 6GT2302-2EE00 | MOBY E; ИНТЕРФЕЙСНЫЙ МОДУЛЬ ASM 754, МОДУЛЬ МОЖЕТ БЫТЬ ИСПОЛЬЗОВАН ДЛЯ РАБОТЫ КОМПОНЕНТОВ MOBY E ЧЕРЕЗ PROFIBUS-DP-V1, МОЖЕТ БЫТЬ ПОДКЛЮЧЕНО МАКС. 4 SLA 71 (КВАЗИПАРАЛЛЕЛЬНАЯ РАБОТА) | 1.3 | 3 - 5 недель (A) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6GT2080-2AA10 | ПАКЕТ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ MOBY, НА КОМПАКТ-ДИСКЕ FB/FC ДЛЯ SIMATIC; 3964R ДЛЯ DOS + WINDOWS 95/NT; ДЕМОНСТРАЦИОННАЯ ВЕРСИЯ MOBY ДЛЯ DOS + WINDOWS 95/NT | 0.208 | 3 - 5 недель (A) | 1 |
