Недорогой коммуникационный модуль ASM 456 – это автономное slave-устройство PROFIBUS DP, используемое для эксплуатации RFID-систем MOBY D/E/I/U и RF300 через PROFIBUS DP/DP-V1:
- SIMATIC S7 (включая программное обеспечение FB/FC)
- SINUMERIK
- SICOMP IMC, ПК, ПЛК
Благодаря их высокой степени защиты и прочности, они практически пригодны для использования на уровне станков. Модульная структура с различными системами подключения PROFIBUS позволяет использовать их во всех приложениях. Блочный метод подключения в масштабах всей системы обеспечивает быстрый ввод в действие.
Особенности
- Два параллельных канала MOBY обеспечивают режим реального времени в точках динамического считывания
- Модульная конструкция с различными возможностями сопряжения с шиной обеспечивает универсальность применения
- Подключение устройств чтения-записи (SLG) с помощью 8-контактного разъема M12 для быстрого монтажа всех компонентов
- Быстрое переключение с ASM 452 на ASM 456 благодаря 100-процентной программной совместимости
- Высокопроизводительная аппаратура обеспечивает быстрый обмен данными с SLG (при чтении). Следовательно, данные становятся доступными приложению столь же быстро.
- Легкая загрузка программ ПЗУ через SIMATIC Manager для расширения функциональных возможностей и исправления ошибок обеспечивает высокий коэффициент готовности RFID-систем
- Параметризуемая диагностика PROFIBUS, относящаяся к MOBY, поддерживает ввод в действие и устранение неисправностей
- Для ASM 456 может быть заказан широкий выбор предварительно собранных соединительных кабелей PROFIBUS. Это экономит время и деньги во время монтажа и обеспечивает лучшее качество
Область применения
Коммуникационный модуль ASM 456 специально спроектирован для широкого диапазона приложений в автоматизации промышленности и логистике. Благодаря высокой степени защиты IP67, ASM 456 может устанавливаться в технологическом процессе вне шкафа управления.
Основные области применения ASM 456:
- Машиностроение, системы автоматизации, конвейерные системы
- Вспомогательные сборочные линии в автомобильной промышленности и ее поставщиков
- Малые сборочные линии
Дизайн
##### Функции
ASM 456 состоит из основного модуля и соединительного блока с зажимами, который должен заказываться отдельно. При подключении PROFIBUS клиент может выбирать между зажимами ECOFAST и зажимами M12, 7/8".

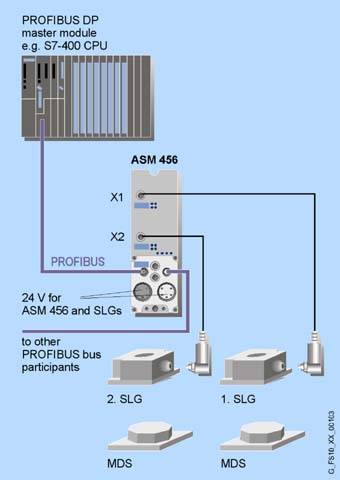

Одно или два устройства чтения/записи (SLG) подключаются к ASM с помощью заранее смонтированного и готового к использованию кабеля для устройств чтения/записи. Стандартная длина кабеля составляет 2 м. Если нужны другие длины кабелей для SLG, то можно использовать кабель-удлинитель длиной от 2 до 50 м. этот кабель также может быть смонтирован по требованию пользователя.
В модулях ASMреализованы процедура PROFIBUS DP, удовлетворяющая требованиям EN 50170, том 2 PROFIBUS, для обмена данными между ASM и SIMATIC S5/S7 (или любым master-устройством PROFIBUS) и относящиеся к MOBY процедуры для обмена данными между ASM и SLG.
В принципе, доступ к данным в мобильном накопителе данных (MDS) может происходить следующим образом:
- Прямая адресация через абсолютные адреса
- Более удобно, через программу обработки файлов MOBY (только для MOBY I/U) с использованием имен файлов
На PROFIBUS DP/DP-V1 модуль ASM занимает узловой адрес на шине, который установлен на соединительном блоке. ASM встраивается в аппаратную конфигурацию с помощью GSD-файла, содержащего основную информацию об устройстве. Затем ASM может быть сконфигурирован посредством программного инструментального средства HW_Config Администратора SIMATIC (SIMATIC Manager) или другого инструментального средств PROFIBUS.
Сообщения об ошибках и режимах работы (MDS в поле, передача и т.д.) дополнительно отображаются с помощью светодиодов, что упрощает ввод в действие и обслуживание.
ASM 456 имеет два интерфейса SLG. Доступ к данным в MDS может быть получен непосредственно с помощью абсолютных адресов (FB/FC45, FB/FC55) или более удобно с помощью программы обработки файлов MOBY Filehandler (FC46, FC 56) с использованием имен файлов. ASM управляется в ациклическом режиме через PROFIBUS DP V1. Поэтому очень большое количество данных может быть передано в и из ASM без перегрузки цикла PROFIBUS. Это дает преимущество при передаче больших объемов данных. Кроме того, ASM в этом режиме может очень быстро обрабатывать последовательности команд MDS.
Технические данные
| ASM 456 | |
|---|---|
| Температура окружающей среды | |
| - во время работы | от 0 до 55 °C при скорости изменения температуры 10 K/час, во всех монтажных положениях или от -25 до 60 °C |
| - при хранении | от -40 до +70 °C 20 K/h |
| Относительная влажность | |
| - во время работы | от 15 до макс. 95 %, без конденсации |
| - при хранении | от 5 до макс. 95 %, без конденсации |
| Атмосферное давление | |
| - во время работы | от 1080 до 795 гПа (соответствует высоте от -1000 до 2000 м) |
| - при хранении | от 1080 до 660 гПа (соответствует высоте от -1000 до 3500 м) |
| Концентрация загрязнений | SO2: < 0,5 ‰ (отн. влажность < 60 %, без конденсации) H2S: < 0,1 ‰ (отн. влажность < 60 %, без конденсации) |
| Напряжение питания | Номинальное значение: 24 В пост. тока Допустимый диапазон: от 20 до 30 В пост. тока |
| Потребление тока | - макс. 200 мА без устройства записи/чтения - тип. 80 мА без устройства записи/чтения - макс. 800 мА с двумя устройствами записи/чтения |
| Степень защиты | IP67 |
| Цвет корпуса | IP Basic 714 (стадия поставки 2) или Ergo gray [эргономичный серый] (стадия поставки 1) |
| Размеры (Ш x В x Г) в мм | |
| - только ASM 456 | 60 x 210 x 30 |
| - ASM 456 с соединительным блоком ECOFAST | 60 x 210 x 60 |
| Вес (без соединительного блока) | около 210 г |
| Крепление | 2 винта M5 x 20 мм |
| PROFIBUS | EN 50170 |
| - Скорость передачи | 9.6 кБод – 12 МБод |
| - Протокол | DP-V1 |
| Последовательный интерфейс SLG (общая скорость передачи) | MOBY I/E: 19200 бод MOBY U/D: 19200, 38400, 57 600, 115 200 бод |
| Длина кабеля к устройству чтения/ записи | |
| - Стандартная длина | 2 м |
| - Дополнительный заранее смонтированный кабель | 5, 10, 20, 50 м |
| - Кабель для самостоятельного монтажа | В соответствии с устройством записи/ чтения, до 1000 м |
| Блок питания для устройства записи/ чтения | 24 В / до 0,3 A на одно устройство записи/чтения |
Чертеж
Данные CAD
Габаритный чертеж доступен как CAD графика (формат DXF).
Дополнительную информацию Вы можете получить в Интернете по адресу.
http://www.automation.siemens.com/bilddb/index.asp?objKey=G_FS10_XX_90111
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6GT2002-0ED00 | MOBY ИНТЕРФЕЙСНЫЙ МОДУЛЬ ASM 456 ДЛЯ PROFIBUS DP-V1; ПОДКЛЮЧЕНИЕ 2 SLG, СОЕДИНИТЕЛЬНЫЙ БЛОК ДЛЯ PROFIBUS | 0.245 | 3 - 5 недель (A) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 3RX9802-0AA00 | AS-I КРЫШКИ РАЗЪЕМОВ ДЛЯ НЕИСПОЛЬЗУЕМЫХ M12 РАЗЪЕМОВ ПРИКЛАДНЫХ МОДУЛЕЙ | 0.1 | 3 - 5 недель (P) | 10 |
| 6ES7194-3AA00-0AA0 | SIMATIC DP, СОЕДИНИТЕЛЬНЫЙ БЛОК ECOFAST ДЛЯ ET200ECO: ДВА ECOFAST-СОЕДИНИТЕЛЯ RS485, ИДЕНТИФИКАЦИОННЫЙ ШТЕКЕР PROFIBUS-DP ДЛЯ УСТАНОВКИ СЕТЕВОГО АДРЕСА | 0.172 | 3 - 5 недель (A) | 1 |
| 6ES7194-3AA00-0BA0 | SIMATIC DP, СОЕДИНИТЕЛЬНЫЙ БЛОК M12, 7/8" ДЛЯ ET200ECO: 2 X M12 И 2 X 7/8", 2 ПОВОРОТНЫХ ПЕРЕКЛЮЧАТЕЛЯ ДЛЯ УСТАНОВКИ АДРЕСА PROFIBUS-DP | 0.276 | 3 - 5 недель (A) | 1 |
| 6ES7194-3JA00-0AA0 | SIMATIC DP, СОЕДИНИТЕЛЬ 7/8" ДЛЯ ET200ECO, УПАКОВКА ИЗ 10 ШТУК | 0.04 | 3 - 5 недель (A) | 1 |
| 6GK1905-0CA00 | SIMATIC NET, ГИБРИДНЫЙ СОЕДИНИТЕЛЬ ECOFAST С ОСЕВЫМ ОТВОДОМ КАБЕЛЯ: СОЕДИНИТЕЛЬ С ШТЕКЕРАМИ ДЛЯ ПОДКЛЮЧЕНИЯ ГИБРИДНОГО КАБЕЛЯ С 2 МЕДНЫМИ ЖИЛАМИ И 4 МЕДНЫМИ ЖИЛАМИ СЕЧЕНИЕМ 1,5 ММ.КВ. УПАКОВКА ИЗ 5 ШТУК | 0.212 | 3 - 5 недель (A) | 1 |
| 6GK1905-0CB00 | SIMATIC NET, ГИБРИДНЫЙ СОЕДИНИТЕЛЬ ECOFAST С ОСЕВЫМ ОТВОДОМ КАБЕЛЯ: СОЕДИНИТЕЛЬ С ГНЕЗДАМИ ДЛЯ ПОДКЛЮЧЕНИЯ ГИБРИДНОГО КАБЕЛЯ С 2 МЕДНЫМИ ЖИЛАМИ И 4 МЕДНЫМИ ЖИЛАМИ СЕЧЕНИЕМ 1,5 ММ.КВ. УПАКОВКА ИЗ 5 ШТУК | 0.215 | 3 - 5 недель (A) | 1 |
| 6GK1905-0DA10 | SIMATIC NET, ГИБРИДНЫЙ КОНЦЕВОЙ СОЕДИНИТЕЛЬ ECOFAST: ТЕРМИНАЛЬНЫЙ СОЕДИНИТЕЛЬ С ШТЕКЕРАМИ ДЛЯ ПОДКЛЮЧЕНИЯ ГИБРИДНОГО КАБЕЛЯ С 2 МЕДНЫМИ ЖИЛАМИ И 4 МЕДНЫМИ ЖИЛАМИ СЕЧЕНИЕМ 1,5 ММ.КВ | 0.036 | 3 - 5 недель (A) | 1 |
| 6GK1905-0EA00 | SIMATIC NET, СОЕДИНИТЕЛЬ M12 ДЛЯ ЕТ200ЕСО: СОЕДИНИТЕЛЬ С ШТЕКЕРАМИ, ОСЕВОЙ ОТВОД КАБЕЛЯ, УПАКОВКА ИЗ 5 ШТУК | 0.25 | 3 - 5 недель (A) | 1 |
| 6GK1905-0EB00 | SIMATIC NET, СОЕДИНИТЕЛЬ M12 ДЛЯ ЕТ200ЕСО: СОЕДИНИТЕЛЬ С ГНЕЗДАМИ, ОСЕВОЙ ОТВОД КАБЕЛЯ, УПАКОВКА ИЗ 5 ШТУК | 0.265 | 3 - 5 недель (A) | 1 |
| 6GK1905-0EC00 | SIMATIC NET, ТЕРМИНАЛЬНЫЙ СОЕДИНИТЕЛЬ M12 ДЛЯ ЕТ200ЕСО: СОЕДИНИТЕЛЬ С ШТЕКЕРАМИ, ВСТРОЕННЫЙ ТЕРМИНАЛЬНЫЙ РЕЗИСТОР PROFIBUS-DP, УПАКОВКА ИЗ 5 ШТУК | 0.07 | 3 - 5 недель (A) | 1 |
| 6GK1905-0FA00 | SIMATIC NET, СОЕДИНИТЕЛЬ 7/8^^^ ДЛЯ ЕТ200ЕСО: СОЕДИНИТЕЛЬ С ШТЕКЕРАМИ, ОСЕВОЙ ОТВОД КАБЕЛЯ, УПАКОВКА ИЗ 5 ШТУК | 0.265 | 3 - 5 недель (A) | 1 |
| 6GK1905-0FB00 | SIMATIC NET, СОЕДИНИТЕЛЬ 7/8^^^ ДЛЯ ЕТ200ЕСО: СОЕДИНИТЕЛЬ С ГНЕЗДАМИ, ОСЕВОЙ ОТВОД КАБЕЛЯ, УПАКОВКА ИЗ 5 ШТУК | 0.25 | 3 - 5 недель (A) | 1 |
| 6GT2091-0FH20 | MOBY; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ МЕЖДУ ASM 456 И SLG, 2 M | 0.181 | 3 - 5 недель (A) | 1 |
| 6GT2091-0FH50 | MOBY; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ МЕЖДУ ASM 456 И SLG, 5 M | 0.353 | 3 - 5 недель (A) | 1 |
| 6GT2691-0FH20 | MOBY D СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ, СМОНТИРОВАННЫЙ, МЕЖДУ ASM 456 И SLG D1XS, ДЛИНА 2 М | 0.156 | 3 - 5 недель (A) | 1 |
| 6GT2891-0FH20 | СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ SIMATIC RF 300/600, СМОНТИРОВАННЫЙ, МЕЖДУ ASM 456 И УСТРОЙСТВОМ ЧТЕНИЯ ИЛИ РАСШИРЕННЫЙ КАБЕЛЬ ДЛЯ ASM 456 С MOBY D/E/I/U И SIMATIC RF 300/600 ДЛИНА 2 М | 0.185 | 3 - 5 недель (A) | 1 |
| 6GT2891-0FH50 | СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ SIMATIC RF 300/600, СМОНТИРОВАННЫЙ, МЕЖДУ ASM 456 И УСТРОЙСТВОМ ЧТЕНИЯ ИЛИ РАСШИРЕННЫЙ КАБЕЛЬ ДЛЯ ASM 456 С MOBY D/E/I/U И SIMATIC RF 300/600 ДЛИНА 5 М | 0.311 | 3 - 5 недель (A) | 1 |
| 6GT2891-0FN10 | СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ SIMATIC RF 300/600, СМОНТИРОВАННЫЙ, МЕЖДУ ASM 456 И УСТРОЙСТВОМ ЧТЕНИЯ ИЛИ РАСШИРЕННЫЙ КАБЕЛЬ ДЛЯ ASM 456 С MOBY D/E/I/U И SIMATIC RF 300/600 ДЛИНА 10 М | 0.615 | 3 - 5 недель (A) | 1 |
| 6GT2891-0FN20 | СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ SIMATIC RF 300/600, СМОНТИРОВАННЫЙ, МЕЖДУ ASM 456 И УСТРОЙСТВОМ ЧТЕНИЯ ИЛИ РАСШИРЕННЫЙ КАБЕЛЬ ДЛЯ ASM 456 С MOBY D/E/I/U И SIMATIC RF 300/600 ДЛИНА 20 М | 1.177 | 3 - 5 недель (A) | 1 |
| 6GT2891-0FN50 | СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ SIMATIC RF 300/600, СМОНТИРОВАННЫЙ, МЕЖДУ ASM 456 И УСТРОЙСТВОМ ЧТЕНИЯ ИЛИ РАСШИРЕННЫЙ КАБЕЛЬ ДЛЯ ASM 456 С MOBY D/E/I/U И SIMATIC RF 300/600 ДЛИНА 50 М | 2.905 | 3 - 5 недель (A) | 1 |
| 6XV1830-0EH10 | SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), 2-ЖИЛЬНЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 0.07 | 3 - 5 недель (A) | 1 |
| 6XV1830-7AH10 | SIMATIC NET, ГИБРИДНЫЙ КАБЕЛЬ ECOFAST DESINA ТРЕЙЛИНГОВОГО ТИПА, ЭКРАНИРОВАННЫЙ, 2 МЕДНЫЕ ЖИЛЫ ДИАМЕТРОМ 0.64ММ И 4 МЕДНЫЕ ЖИЛЫ СЕЧЕНИЕМ 1.5 ММ.КВ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 … 1000 М | 0.141 | 3 - 5 недель (A) | 1 |
