Преобразователь частоты SINAMICS G150 шкафного исполнения

Техническая страница преобразователя частоты SINAMICS G150 шкафного исполнения (Siemens). Приведены таблицы номинальных мощностей, токов, потерь мощности, расхода охлаждающего воздуха, уровня шума и заказных номеров для двух вариантов исполнения (A и C) при питании 380–480 В AC и 660–690 В AC. Страница нужна инженерам при подборе шкафного частотного преобразователя и оформлении заказа.

Преобразователь частоты SINAMICS G150 шкафного исполнения - Стандартные преобразователи

Номинал. мощность(при 400 Vили 690 V) Номинальный потребляемый ток Номинальный выходной ток Номинальный базовый ток2) Макс. потери мощности Требуем. расход охлаждения воздуха Уровень шума LpA (1 м) при 50/60 Hz Регулятор скорости SINAMICS G150, шкафного исполнения Вариант A Регулятор скорости SINAMICS G150шкафного исполнения Вариант C
kW A A A kW м 3 /с dB Заказной номер Заказной номер
Напряжение питания 380 В до 480 В AC
110 239 210 205 2.9 0.17 67/68 6SL3710‑1GE32‑1AA0 6SL3710‑1GE32‑1CA0
132 294 260 250 3.8 0.23 69/73 6SL3710-1GE32-6AA0 6SL3710-1GE32-6CA0
160 348 310 302 4.4 0.36 69/73 6SL3710-1GE33-1AA0 6SL3710-1GE33-1CA0
200 405 380 370 5.3 0.36 69/73 6SL3710-1GE33-8AA0 6SL3710-1GE33-8CA0
250 519 490 477 6.4 0.36 69/73 6SL3710-1GE35-0AA0 6SL3710-1GE35-0CA0
315 639 605 590 8.2 0.78 70/73 6SL3710-1GE36-1AA0 6SL3710-1GE36-1CA0
400 785 745 725 9.6 0.78 70/73 6SL3710-1GE37-5AA0 6SL3710-1GE37-5CA0
450 883 840 820 10.1 0.78 70/73 6SL3710-1GE38-4AA0 6SL3710-1GE38-4CA0
560 1034 985 960 14.4 1.48 72/75 6SL3710-1GE41-0AA0 6SL3710-1GE41-0CA0
Напряжение питания 660 В до 690 В AC
75 103 85 80 1.7 0.17 67/68 6SL3710‑1GH28‑5AA0 6SL3710‑1GH28‑5CA0
90 119 100 95 2.1 0.17 67/68 6SL3710-1GH31-0AA0 6SL3710-1GH31-0CA0
110 141 120 115 2.7 0.17 67/68 6SL3710-1GH31-2AA0 6SL3710-1GH31-2CA0
132 174 150 140 2.8 0.17 67/68 6SL3710-1GH31-5AA0 6SL3710-1GH31-5CA0
160 201 175 171 3.8 0.36 69/73 6SL3710-1GH31-8AA0 6SL3710-1GH31-8CA0
200 234 215 208 4.2 0.36 69/73 6SL3710-1GH32-2AA0 6SL3710-1GH32-2CA0
250 280 260 250 5.0 0.36 69/73 6SL3710-1GH32-6AA0 6SL3710-1GH32-6CA0
315 353 330 320 6.1 0.36 69/73 6SL3710-1GH33-3AA0 6SL3710-1GH33-3CA0
400 436 410 400 8.1 0.78 72/75 6SL3710-1GH34-1AA0 6SL3710-1GH34-1CA0
450 493 465 452 9.1 0.78 72/75 6SL3710-1GH34-7AA0 6SL3710-1GH34-7CA0
560 608 575 560 10.8 0.78 72/75 6SL3710-1GH35-8AA0 6SL3710-1GH35-8CA0
710 774 735 710 13.5 1.48 72/75 6SL3710-1GH37-4AA0 6SL3710-1GH37-4CA0
800 852 810 790 14.7 1.48 72/75 6SL3710-1GH38-1AA0 6SL3710-1GH38-1CA0

  1. Указанные токи включают 10 A для внешних потребителей, например для опции L19.

  2. Смотри Planning information → Dimensioning and selection information → Overload capability.

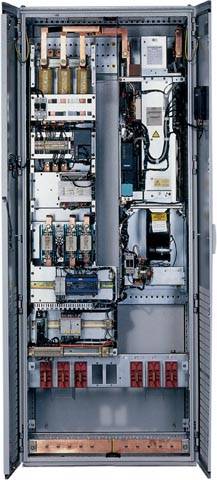

Вариант A

Шкаф может быть поставлен с любыми компонентами, требующимися для подключения со стороны сети, такими как главный расцепитель, автоматический выключатель нагрузки, главный контактор, сетевые предохранители, фильтр подавления радиопомех, дополнительные приборы контроля, а также другие компоненты со стороны подключения электродвигателя (см. следующую страницу).

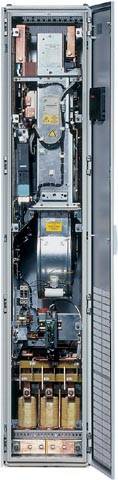

Вариант C

Специальное исполнение для экономии места на площадке установки привода. Предполагается, что вся коммутация со стороны сети выполнена в центральном (удаленном) низковольтном распределительном щите Заказчика.

Такой компактный шкафной регулятор можно расположить в непосредственной близости от электроагрегата, исключая необходимость в прокладке длинных кабелей до двигателей, и, соответственно, не требуются дополнительные выходные фильтры.

Ключові факти

  • Диапазон напряжений питания: 380–480 В AC (мощности 110–560 кВт) и 660–690 В AC (мощности 75–800 кВт)
  • Вариант A допускает установку компонентов сетевого подключения: главного расцепителя, автоматического выключателя нагрузки, главного контактора, сетевых предохранителей, фильтра подавления радиопомех
  • Вариант C — компактное исполнение для экономии места; коммутация со стороны сети выполняется в центральном низковольтном распределительном щите Заказчика
  • Указанные токи включают 10 A для внешних потребителей, например для опции L19
  • Максимальные потери мощности от 1,7 до 14,7 кВт в зависимости от типоразмера
  • Требуемый расход охлаждающего воздуха от 0,17 до 1,48 м³/с
  • Уровень шума LpA (1 м) при 50/60 Гц — от 67/68 до 72/75 дБ
  • Пример заказного номера: 6SL3710-1GE32-1AA0 (110 кВт, 380–480 В, вариант A)

Питання та відповіді

Какие мощности покрывает SINAMICS G150 шкафного исполнения?
При питании 380–480 В AC — от 110 до 560 кВт, при питании 660–690 В AC — от 75 до 800 кВт.
Чем отличается вариант A от варианта C?
Вариант A позволяет разместить в шкафу компоненты сетевого подключения (расцепитель, контактор, предохранители, фильтр помех). Вариант C — компактный, предполагает, что вся коммутация со стороны сети выполнена в центральном щите заказчика.
Какое преимущество даёт вариант C?
Шкаф можно расположить в непосредственной близости от электроагрегата, исключая длинные кабели до двигателей и дополнительные выходные фильтры.
Что означает примечание к токам в таблице?
Указанные токи включают 10 A для внешних потребителей, например для опции L19.
Где найти заказной номер конкретного типоразмера?
В таблицах страницы приведены заказные номера для каждого значения мощности по обоим диапазонам напряжения и обоим вариантам исполнения, например 6SL3710-1GH38-1AA0 для 800 кВт при 660–690 В (вариант A).
