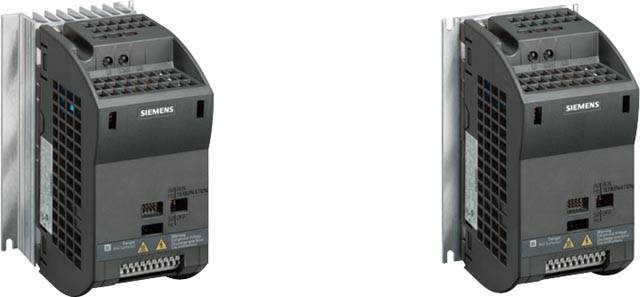

SINAMICS G110, типоразмер A (на правом с плоской теплоотводящей пластиной)

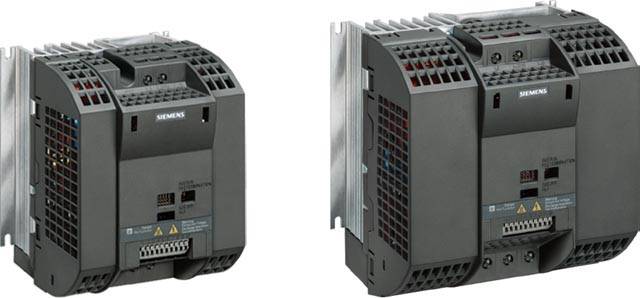

SINAMICS G110, типоразмеры B и C
SINAMICS G110 - это частотный преобразователь с базовым набором функций для промышленного применения в приводах, требующих регулирования скорости. Чрезвычайно компактный преобразователь SINAMICS G110 обеспечивает регулирование скорости по скалярному закону управления при питании от однофазной сети с напряжением (200...240 В).
Это идеальный недорогой частотный преобразователь для маломощных приводов.
| Мощность | Входной ток | Выходной ток | Типоразмер | Версия | SINAMICS G110без фильтра Обычно используется в тяжелых промышленных условиях. Для более детальной информации см. "Технические данные", "Согласованность со стандартом", "ЭМС директива". | SINAMICS G110 с встроенным фильтром | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| кВт | hp | A | A | Заказной номер | Заказной номер | Класс фильтра при использовании экранированных кабелей с макс. длиной: | ||||
| 5 м | 10 м | 25 м | ||||||||
| 0.12 | 0.16 | 2.3 | 0.9 | A | С аналоговым входом | 6SL3211‑0AB11‑2UA0 | 6SL3211‑0AB11‑2BA0 | B | A 2) | 2) |
| С USS протоколом | 6SL3211-0AB11-2UB0 | 6SL3211-0AB11-2BB0 | B | A 2) | 2) | |||||
| С аналоговым входом (с плоской теплоотводящей пластиной) | 6SL3211-0KB11-2UA0 | 6SL3211-0KB11-2BA0 | B | A 2) | 2) | |||||
| С USS протоколом (с плоской теплоотводящей пластиной) | 6SL3211-0KB11-2UB0 | 6SL3211-0KB11-2BB0 | B | A 2) | 2) | |||||
| 0.25 | 0.33 | 4.5 | 1.7 | A | С аналоговым входом | 6SL3211-0AB12-5UA0 | 6SL3211-0AB12-5BA0 | B | A 2) | 2) |
| С USS протоколом | 6SL3211-0AB12-5UB0 | 6SL3211-0AB12-5BB0 | B | A 2) | 2) | |||||
| С аналоговым входом(с плоской теплоотводящей пластиной) | 6SL3211-0KB12-5UA0 | 6SL3211-0KB12-5BA0 | B | A 2) | 2) | |||||
| С USS протоколом(с плоской теплоотводящей пластиной) | 6SL3211-0KB12-5UB0 | 6SL3211-0KB12-5BB0 | B | A 2) | 2) | |||||
| 0.37 | 0.5 | 6.2 | 2.3 | A | С аналоговым входом | 6SL3211-0AB13-7UA0 | 6SL3211-0AB13-7BA0 | B | A 2) | 2) |
| С USS протоколом | 6SL3211-0AB13-7UB0 | 6SL3211-0AB13-7BB0 | B | A 2) | 2) | |||||
| С аналоговым входом(с плоской теплоотводящей пластиной) | 6SL3211-0KB13-7UA0 | 6SL3211-0KB13-7BA0 | B | A 2) | 2) | |||||
| С USS протоколом(с плоской теплоотводящей пластиной) | 6SL3211-0KB13-7UB0 | 6SL3211-0KB13-7BB0 | B | A 2) | 2) | |||||
| 0.55 | 0.75 | 7.7 | 3.2 | A | С аналоговым входом | 6SL3211-0AB15-5UA0 | 6SL3211-0AB15-5BA0 | B | A 2) | 2) |
| С USS протоколом | 6SL3211-0AB15-5UB0 | 6SL3211-0AB15-5BB0 | B | A 2) | 2) | |||||
| С аналоговым входом(с плоской теплоотводящей пластиной) | 6SL3211-0KB15-5UA0 | 6SL3211-0KB15-5BA0 | B | A 2) | 2) | |||||
| С USS протоколом(с плоской теплоотводящей пластиной) | 6SL3211-0KB15-5UB0 | 6SL3211-0KB15-5BB0 | B | A 2) | 2) | |||||
| 0.75 | 1.0 | 10.0 | 3.9 (at 40 °C) | A | С аналоговым входом | 6SL3211-0AB17-5UA0 | 6SL3211-0AB17-5BA0 | B | A 2) | 2) |
| С USS протоколом | 6SL3211-0AB17-5UB0 | 6SL3211-0AB17-5BB0 | B | A 2) | 2) | |||||
| С аналоговым входом(с плоской теплоотводящей пластиной) | 6SL3211-0KB17-5UA0 | 6SL3211-0KB17-5BA0 | B | A 2) | 2) | |||||
| С USS протоколом(с плоской теплоотводящей пластиной) | 6SL3211-0KB17-5UB0 | 6SL3211-0KB17-5BB0 | B | A 2) | 2) | |||||
| 1.1 | 1.5 | 14.7 | 6.0 | B | С аналоговым входом | 6SL3211-0AB21-1UA0 | 6SL3211-0AB21-1AA0 | B | A 2) | A 2) |
| С USS протоколом | 6SL3211-0AB21-1UB0 | 6SL3211-0AB21-1AB0 | B | A 2) | A 2) | |||||
| 1.5 | 2.0 | 19.7 | 7.8 (при 40 °C) | B | С аналоговым входом | 6SL3211-0AB21-5UA0 | 6SL3211-0AB21-5AA0 | B | A 2) | A 2) |
| С USS протоколом | 6SL3211-0AB21-5UB0 | 6SL3211-0AB21-5AB0 | B | A 2) | A 2) | |||||
| 2.2 | 3.0 | 27.2 | 11.0 | C | С аналоговым входом | 6SL3211-0AB22-2UA0 | 6SL3211-0AB22-2AA0 | B | A 2) | A 2) |
| С USS протоколом | 6SL3211-0AB22-2UB0 | 6SL3211-0AB22-2AB0 | B | A 2) | A 2) | |||||
| 3.0 | 4.0 | 35.6 | 13.6 (при 40 °C) | C | С аналоговым входом | 6SL3211-0AB23-0UA0 | 6SL3211-0AB23-0AA0 | B | A 2) | A 2) |
| С USS протоколом | 6SL3211-0AB23-0UB0 | 6SL3211-0AB23-0AB0 | B | A 2) | A 2) |
Напряжение сети 230 В.
Класс B тоже с дополнительным фильтром.
Приведенные данные рассчитаны при температуре окружающей среды до +50 °C; иначе, указывается дополнительно.
Для преобразователей SINAMICS G110 последняя цифра в заказном номере указывает версию преобразователя. Эта цифра может отличаться от цифры, указанной при заказе преобразователя, в результате дальнейшего совершенствования изделия.
Все преобразователи серии SINAMICS G110 комплектуются без базовой панели оператора. Панель или другие опции могут быть заказаны отдельно.
Принадлежности для SINAMICS G110:
- Фильтры ЭМС
- Дроссели
- Предохранители
- Автоматические выключатели
- Панели оператора
- Опции для монтажа
- Опции для ввода в эксплуатацию.
Различие заключается меджу вариантами с зависимыми и независимыми опциями.
Последняя техническая документация (каталоги, чертежи, сертификаты, инструкции по параметрированию и вводу в эксплуатацию) доступны на интернет странице:
http://www.siemens.com/sinamics-g110
а также на CD CA 01 Том. 2 "Планирование" в SD configurator, который находится по адресу:
