Распределительная коробка JB из нержавеющей стали требуется для параллельного подключения весоизмерительных ячеек. С помощью одной коробки можно параллельно подключить до 4 весоизмерительных ячеек.
Распределительные коробки можно использовать на взрывоопасных участках (заземленные цепи электрического тока, с собственной защитой).
Дизайн
Распределительная коробка из нержавеющей стали состоит из нижней части и крышки. Корпус защищен от проникновения пыли и брызгов воды, степень защиты IP66. Кабели вводятся через метрические резьбовые ЭМС-зажимы (латунь, никелированная). В корпусе имеется 18 клемм с пружинными контактами. Благодаря технологии пружинных зажимов получается вибростойкое и не требующее обслуживания соединение.
Внутреннее сопротивление, показатель и номинальная нагрузка всех включенных параллельно весоизмерительных ячеек должны быть одинаковыми. Распределительная коробка не накладывает ограничений на величину этих значений. Весоизмерительные ячейки можно подключать по четырех- или шестипроводной технологии.
Если используется четырехпроводная технология, необходимо установить две дополнительные перемычки.
Пример подключения
WZ: Весоизмерительная ячейка JB: Распределительная коробка из нержавеющей стали
Технические данные
| SIWAREX JB в высококачественной стали | |
|---|---|
| Кабельные соединения | |
| - измерительных ячеек | 4 x M16 |
| - сигнального кабеля | 1 x M20 |
| Доп. температура окружающей среды | |
| - в работе | -30 до +85 °C |
| - в работе в качестве калибруемых торговых весов | -10 до +40 °C |
| - при транспортировке и хранении | -40 до +90 °C |
| Степень защиты | IP66 согласно EN 60 529 |
| Вибростойкость клемм согласно DIN VDE 0611 11/77 | 12 Гц и 50 Гц, амплитуда 1мм |
| Сопротивление изоляции клемм | ≥ 1012 Ω см |
Чертеж

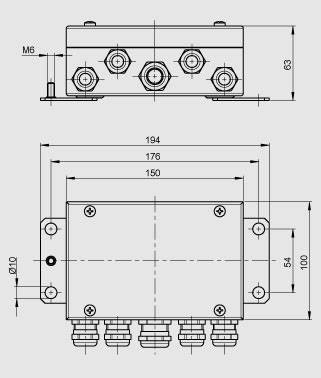

Распределительная коробка SIWAREX JB из нержавеющей стали (7MH4710-1EA), размеры
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7MH4710-1EA | JUNCTION BOX SIWAREX JB STAINLESS STEEL HOUSING TO CONNECT IN PARALLEL UP TO 4 LOAD CELLS IN 4-WIRE OR 6-WIRE SYSTEM DEGREE OF PROTECTION: IP 66 USABLE IN EXPLOSION CAPABLE ATMOSPHERES. DIMENSIONS IN MM:150X100X63 | 1.5 | по запросу (D) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7MH4702-8AF | КАБЕЛЬ ДЛЯ SIWAREX P LI2Y 2X0,75ST + 2X (2X0,34ST) -CY, СИНИЙOVERING, APPROX. 10.8 MM OUTER DIAMETER, AMBIENT TEMPERATURE -20 TO +70 CEL.OVERING, APPROX. 10.8 MM OUTER DIAMETER, AMBIENT TEMPERATURE -20 TO +70 CEL. | 0.16 | 6 - 8 недель (C) | 1 |
| 7MH4702-8AG | КАБЕЛЬ ДЛЯ SIWAREX U, M, P,А LI2Y 2X0,75ST + 2 (2X0,34ST) CY, ОРАНЖЕВЫЙER DIAMETER AMBIENT TEMPERATURE -20 TO +70 CEL.ER DIAMETER AMBIENT TEMPERATURE -20 TO +70 CEL. | 0.16 | 6 - 8 недель (C) | 1 |
