Ex-интерфейс, тип Pi

Карточка взрывозащищённого интерфейса SIWAREX Pi (тип Pi) — аксессуара для весоизмерительных модулей SIWAREX U, CS, FTA, FTC, M и P. Интерфейс содержит 6 защитных барьеров, ограничивающих ток и напряжение в линиях питания и сигнальных кабелях тензодатчиков, установленных во взрывоопасной зоне; сам монтируется вне взрывоопасной зоны. Имеет допуск FM для приборов класса I гр.1, но эксплуатация в странах ЕС не допускается. Страница нужна инженерам АСУ ТП и КИПиА, подбирающим компоненты систем взвешивания SIWAREX для взрывоопасных участков.

Ex-интерфейс, тип Pi - Accessories

Ex-интерфейс, тип Pi - AccessoriesВзрывозащищенный интерфейс типа SIWAREX Pi может использоваться с весоизмерительными модулями SIWAREX U, CS, FTA, FTC, M и P. Он содержит 6 защитных барьеров и имеет допуск FM для приборов класса I гр.1. Взрывозащищенный интерфейс монтируется вне взрывоопасной зоны.

Эксплуатация в странах Европейского Союза не допускается.

Функции

Принцип действия

Защитные барьеры ограничивают ток и напряжения в линиях питания, кабелях датчиков и линиях передачи сигналов измерительных ячеек, установленных на взрывоопасном участке.

Функциональный план

Технические данные

Взрывозащищенный интерфейс, тип SIWAREX Pi
электрические цепи без собственной защиты
Точность взвешивания при использовании:
- SIWAREX U 0,05 % (3000 d)
- SIWAREX M 0,01 % (6000 d)
- SIWAREX P 0,10 %
Питание весоизмерительных ячеек
Номинальное напряжение Un1 Постоянный ток 10 В
Допустимое напряжение на корпусе 250 В переменного тока
Внутреннее сопротивление измерительных ячеек ≥ 87 Ω
(общее) < 4010 Ω
Кабель датчика
Номинальное напряжение Un2 Постоянный ток 10 В
Допустимое напряжение на корпусе 250 В переменного тока
Линия передачи измеренных значений
Номинальное напряжение Un3 10 ... 40 мВ постоянного тока
Допустимое напряжение на корпусе 250 В переменного тока
электрические цепи с собственной защитой
Питание весоизмерительных ячеек
Напряжение холостого хода U01 Напряжениепротив PAL ≤ 13,2 В постоянного тока ≤ 6,6 В постоянного тока
Ток короткого замыкания IK1 ≤ 122 мA
Кабель датчика
Напряжение холостого хода U02 Напряжение против PAL ≤ 14,4 В постоянного тока ≤ 7,2 В постоянного тока
Ток короткого замыкания IK2 ≤ 25 мA
Линия передачи измеренных значений
Напряжение холостого хода U03 Напряжение против PAL ≤ 12,6 В постоянного тока ≤ 6,3 В постоянного тока
Ток короткого замыкания IK3 ≤ 72 мA
Общая потребляемая мощность (при совместном включении электрических цепей)
Напряжение холостого хода U0 ≤ 14,4 В постоянного тока
Ток короткого замыкания IK ≤ 219 мA
Мощность PO ≤ 1,93 Вт
для газов группы II C
предельно допустимая внешняя емкость Ca3 210 нанофарад
предельно допустимая внешняя индуктивность La 0,3 мГн
для газов группы II B
предельно допустимая внешняя емкость Ca3 890 нанофарад
предельно допустимая внешняя индуктивность La 1 мГн
Общие характеристики
Габариты корпуса см. габаритный чертеж
Вес 2 200 г
Сертификаты UL/CSA да
Доп. температура окружающей среды
- в работе -10 ... +70 °C
- в работе в качестве калибруемых торговых весов -10 ... +40 °C
- при транспортировке и хранении -40 ... +85 °C
Доп. относительная влажность воздуха ≤ 95 %
Степень защиты IP54
Тип защиты от возгорания Собственная защита "i" FM класс I группа 1

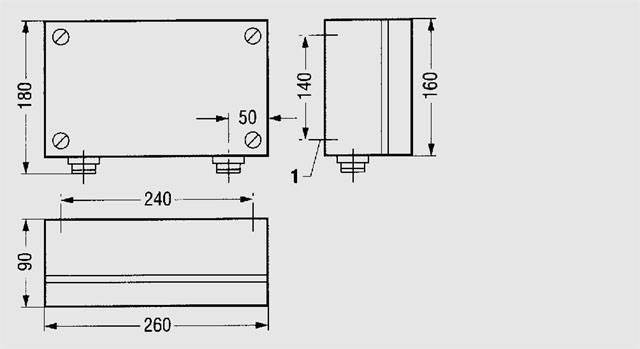

Чертеж

1 отверстие с крепёжным винтом ∅ 7 мм

Электрические соединительные элементы: 2 резьбовых соединения Pg и клеммы Материал корпуса: алюминий, литой под давлением

Взрывозащищенный интерфейс, тип SIWAREX Pi, габариты

Заказные данные

Заказной № Описание Вес (кг) Доставка Мин. зак. (шт)
7MH4710-5AA SIWAREX P ВЗВЕШ.ИЗМЕРИТ.СИТЕМ. ПРОМЕЖУТ. БОКС ДЛЯ INTRINSICALLY-SAFE СОЕДИН.С НАГРУЗОЧНЫМИ ЯЧЕЙКАМИ 2.85 по запросу (D) 1

Аксессуары

Заказной № Описание Вес (кг) Доставка Мин. зак. (шт)
7MH4702-8AF КАБЕЛЬ ДЛЯ SIWAREX P LI2Y 2X0,75ST + 2X (2X0,34ST) -CY, СИНИЙOVERING, APPROX. 10.8 MM OUTER DIAMETER, AMBIENT TEMPERATURE -20 TO +70 CEL.OVERING, APPROX. 10.8 MM OUTER DIAMETER, AMBIENT TEMPERATURE -20 TO +70 CEL. 0.16 6 - 8 недель (C) 1
7MH4702-8AG КАБЕЛЬ ДЛЯ SIWAREX U, M, P,А LI2Y 2X0,75ST + 2 (2X0,34ST) CY, ОРАНЖЕВЫЙER DIAMETER AMBIENT TEMPERATURE -20 TO +70 CEL.ER DIAMETER AMBIENT TEMPERATURE -20 TO +70 CEL. 0.16 6 - 8 недель (C) 1
C71000-T5974-C29 SIWAREX INSTRUCTION РУКОВОДСТВО FOR CONNECT. OF SIWAREX P TO INTERMED. BOX (EX- I INTERFACE) 0.1 по запросу (X) 1

Ключові факти

  • Интерфейс содержит 6 защитных барьеров и монтируется вне взрывоопасной зоны.
  • Эксплуатация в странах Европейского Союза не допускается.
  • Точность взвешивания: с SIWAREX U — 0,05 % (3000 d), с SIWAREX M — 0,01 % (6000 d), с SIWAREX P — 0,10 %.
  • "Тип защиты от возгорания: собственная защита "i", FM класс I группа 1."
  • Степень защиты IP54; допустимая относительная влажность ≤ 95 %.
  • Температура окружающей среды: в работе −10…+70 °C, в работе как калибруемые торговые весы −10…+40 °C, при транспортировке и хранении −40…+85 °C.
  • Вес интерфейса 2 200 г; материал корпуса — алюминий, литой под давлением.
  • Для газов группы II C: предельно допустимая внешняя ёмкость Ca3 = 210 нанофарад, индуктивность La = 0,3 мГн; для группы II B: Ca3 = 890 нанофарад, La = 1 мГн.
  • Заказной № 7MH4710-5AA, вес 2,85 кг, доставка по запросу (D).
  • Кабели 7MH4702-8AF и 7MH4702-8AG: рабочая температура −20…+70 °C, срок поставки 6–8 недель (C).

Питання та відповіді

С какими весовыми модулями SIWAREX совместим интерфейс типа Pi?
SIWAREX Pi может использоваться с весоизмерительными модулями SIWAREX U, CS, FTA, FTC, M и P.
Где монтируется Ex-интерфейс SIWAREX Pi?
Интерфейс монтируется вне взрывоопасной зоны; его защитные барьеры ограничивают ток и напряжения в линиях питания, кабелях датчиков и линиях передачи сигналов измерительных ячеек, установленных на взрывоопасном участке.
Можно ли использовать SIWAREX Pi в странах Европейского Союза?
Нет, эксплуатация в странах Европейского Союза не допускается.
Какова точность взвешивания при использовании SIWAREX Pi?
С SIWAREX U — 0,05 % (3000 d), с SIWAREX M — 0,01 % (6000 d), с SIWAREX P — 0,10 %.
Какой заказной номер у интерфейса SIWAREX Pi?
7MH4710-5AA — промежуточный бокс для intrinsically-safe соединений с нагрузочными ячейками, вес 2,85 кг, минимальный заказ 1 шт.
Какие условия эксплуатации допустимы для SIWAREX Pi?
Температура в работе −10…+70 °C (как калибруемые торговые весы −10…+40 °C), при транспортировке и хранении −40…+85 °C, влажность ≤ 95 %, степень защиты IP54.
