Соединительная коробка JB - Accessories Алюминиевая распределительная коробка JB требуется для параллельного подключения весоизмерительных ячеек. С помощью одной коробки можно параллельно подключить до 4 весоизмерительных ячеек.

Если необходимо подключить более 4 ячеек, используйте вторую коробку, включив ее параллельно через поперечный соединитель. Распределительные коробки можно использовать на взрывоопасных участках (заземленные цепи электрического тока, с собственной защитой).

Дизайн

Распределительная коробка из литого под давлением алюминия состоит из нижней части и крышки. Корпус защищен от проникновения пыли и брызгов воды, степень защиты IP66. Кабели вводятся через метрические резьбовые зажимы. В корпусе имеется 28 клемм с пружинными контактами. Благодаря технологии пружинных зажимов получается вибростойкое и не требующее обслуживания соединение.

Внутреннее сопротивление, показатель и номинальная нагрузка всех включенных параллельно весоизмерительных ячеек должны быть одинаковыми. Распределительная коробка не накладывает ограничений на величину этих значений. Весоизмерительные ячейки можно подключать по четырех- или шестипроводной технологии.

Если используется четырехпроводная технология, необходимо установить две дополнительные перемычки.

Примеры подключения

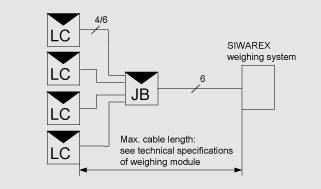

4 весоизмерительные ячейки

WZ: Весоизмерительная ячейка JB: алюминиевая распределительная коробка

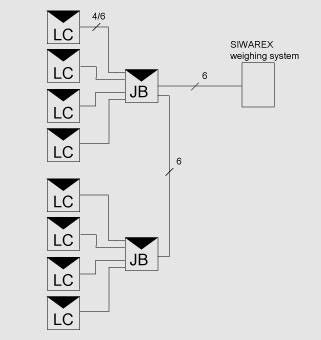

8 весоизмерительные ячейки

WZ: Весоизмерительная ячейка JB: алюминиевая распределительная коробка

Технические данные

SIWAREX JB
Кабельные соединения
- измерительных ячеек	4 x M16
- сигнального кабеля	2 x M20
Доп. температура окружающей среды
- в работе	-30 ... +85 °C
- в работе в качестве калибруемых торговых весов	-10 ... +40 °C
- при транспортировке и хранении	-40 ... +90 °C
Степень защиты	IP66 согласно EN 60 529
Вибростойкость клемм согласно DIN VDE 0611 11/77	12 Гц и 50 Гц, амплитуда 1мм
Сопротивление изоляции клемм	≥ 1012 Ω см

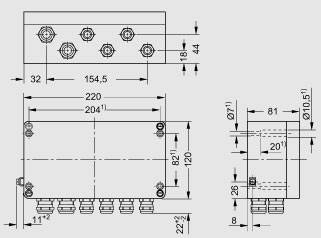

Чертеж

1) отверстия для крепления корпуса

Распределительная коробка SIWAREX JB алюминиевая (7MH4 710-1BA), размеры

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MH4710-1BA	КЛЕМНАЯ И РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА ДЛЯ СОЕДИНЕНИЯ/СОЕДИНЕНИЯ В ПАРАЛЛЕЛЬ 1-4 НАГРУЗ.ЯЧЕЕК В 4-Х ИЛИ 6-ТИ ПРОВОД.СИСТЕМУ СОЕДИНЕНИЯ/ДОБАЛЕНИЯ РАЗЛИЧНЫХ ИЗМЕР.КАБЕЛЕЙ ДЛЯ ИЗМЕР.СИСТЕМ, IP66, РАЗМЕРЫ В ММ: 120 X 220 X 81	1.52	6 - 8 недель (C)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MH4702-8AF	КАБЕЛЬ ДЛЯ SIWAREX P LI2Y 2X0,75ST + 2X (2X0,34ST) -CY, СИНИЙOVERING, APPROX. 10.8 MM OUTER DIAMETER, AMBIENT TEMPERATURE -20 TO +70 CEL.OVERING, APPROX. 10.8 MM OUTER DIAMETER, AMBIENT TEMPERATURE -20 TO +70 CEL.	0.16	6 - 8 недель (C)	1
7MH4702-8AG	КАБЕЛЬ ДЛЯ SIWAREX U, M, P,А LI2Y 2X0,75ST + 2 (2X0,34ST) CY, ОРАНЖЕВЫЙER DIAMETER AMBIENT TEMPERATURE -20 TO +70 CEL.ER DIAMETER AMBIENT TEMPERATURE -20 TO +70 CEL.	0.16	6 - 8 недель (C)	1

Ключові факти

Одна коробка JB позволяет параллельно подключить до 4 весоизмерительных ячеек; для большего числа используется вторая коробка через поперечный соединитель.

Степень защиты корпуса IP66; корпус литой под давлением алюминий, состоит из нижней части и крышки.

В корпусе 28 клемм с пружинными контактами — вибростойкое и не требующее обслуживания соединение.

Кабельные вводы: 4 x M16 для измерительных ячеек и 2 x M20 для сигнального кабеля.

Температура окружающей среды в работе −30…+85 °C; в качестве калибруемых торговых весов −10…+40 °C; при транспортировке и хранении −40…+90 °C.

Подключение ячеек возможно по четырех- или шестипроводной технологии (при четырехпроводной требуются две дополнительные перемычки).

Сопротивление изоляции клемм ≥ 1012 Ω см; вибростойкость клемм 12 Гц и 50 Гц, амплитуда 1 мм.

Заказной номер коробки: 7MH4710-1BA, размеры 120 x 220 x 81 мм, вес 1,52 кг, срок доставки 6–8 недель (C).

Доступны аксессуары-кабели: 7MH4702-8AF (синий) и 7MH4702-8AG (оранжевый), рабочая температура −20…+70 °C, срок доставки 6–8 недель (C).

Внутреннее сопротивление, показатель и номинальная нагрузка всех включенных параллельно ячеек должны быть одинаковыми; коробка ограничений на эти значения не накладывает.

Питання та відповіді

Сколько весоизмерительных ячеек можно подключить к одной коробке SIWAREX JB?

До 4 ячеек параллельно. Для подключения более 4 ячеек используется вторая коробка, включенная параллельно через поперечный соединитель.

Какая степень защиты у коробки JB?

IP66 согласно EN 60 529 — защита от проникновения пыли и брызг воды.

Можно ли использовать коробку JB на взрывоопасных участках?

Да, распределительные коробки можно использовать на взрывоопасных участках (заземленные цепи электрического тока, с собственной защитой).

По какой схеме можно подключать ячейки к коробке JB?

По четырех- или шестипроводной технологии. При четырехпроводной технологии необходимо установить две дополнительные перемычки.

Какой заказной номер и габариты у коробки SIWAREX JB?

Заказной номер 7MH4710-1BA, размеры 120 x 220 x 81 мм, вес 1,52 кг.

Какие требования предъявляются к подключаемым параллельно ячейкам?

Внутреннее сопротивление, показатель и номинальная нагрузка всех включенных параллельно ячеек должны быть одинаковыми; коробка ограничений на величину этих значений не накладывает.
