Ex-интерфейс, тип IS, версия с малым потреблением тока

Страница взрывозащищённого интерфейса SIWAREX IS (низкотоковое исполнение, тип IS) — аксессуара систем взвешивания SIWAREX. Интерфейс содержит 6 защитных барьеров, ограничивающих ток и напряжение в линиях питания и сигнальных кабелях весоизмерительных ячеек во взрывоопасной зоне; монтируется вне взрывоопасной зоны на 35-мм несущей шине по EN 50 022. Совместим с модулями SIWAREX U, CS, FTA, FTC, M и P, допускается для калибруемых торговых весов.

Ex-интерфейс, тип IS, версия с малым потреблением тока - Accessories

Ex-интерфейс, тип IS, версия с малым потреблением тока - AccessoriesВзрывозащищенный интерфейс типа SIWAREX IS (низкотоковое исполнение) может использоваться с весоизмерительными модулями SIWAREX U, CS, FTA, FTC, M и P. Содержит 6 защитных барьеров и сертифицирован по ATEX и EN 5001U 2D/ II(2)G[EEx ib] IIC. Взрывозащищенный интерфейс монтируется вне взрывоопасной зоны. Размещается в распределительном шкафе, предпочтительно под весоизмерительной электроникой, крепится по стандарту EN 50 022 с помощью 35-мм несущей шины.

SIWAREX IS очень незначительно влияет на сигнал с измерительных ячеек и поэтому допускается к использованию с весами, требующими обязательной калибровки.

Подключение производится спереди с помощью двух штекеров на зажимах. Для PAL-подключение имеется отдельная винтовая клемма.

Функции

Принцип действия

Защитные барьеры ограничивают ток и напряжения в линиях питания, кабелях датчиков и линиях передачи сигналов измерительных ячеек, установленных на взрывоопасном участке.

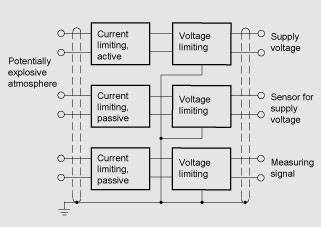

Функциональный план

Технические данные

Взрывозащищенный интерфейс, тип SIWAREX IS (низкотоковое исполнение)
электрические цепи без собственной защиты
Питание весоизмерительных ячеек
Номинальное напряжение Un1 Постоянный ток 10 В
Допустимое напряжение на корпусе 250 В переменного тока
Внутреннее сопротивление измерительных ячеек ≥ 180 Ω
(общее) < 4010 Ω
Кабель датчика
Номинальное напряжение Un2 Постоянный ток 10 В
Допустимое напряжение на корпусе 250 В переменного тока
Линия передачи измеренных значений
Номинальное напряжение Un3 10 ... 40 мВ постоянного тока
Допустимое напряжение на корпусе 250 В переменного тока
электрические цепи с собственной защитой
Питание весоизмерительных ячеек
Напряжение холостого хода U01 Напряжение против PAL ≤ 13,2 В постоянного тока ≤ 6,6 В постоянного тока
Ток короткого замыкания IK1 ≤ 58 мA
Кабель датчика
Напряжение холостого хода U02 Напряжение против PAL ≤ 14,3 В постоянного тока ≤ 7,2 В постоянного тока
Ток короткого замыкания IK2 ≤ 25 мA
Линия передачи измеренных значений
Напряжение холостого хода U03 Напряжение против PAL ≤ 12,8 В постоянного тока ≤ 6,4 В постоянного тока
Ток короткого замыкания IK3 ≤ 54 мA
Общая потребляемая мощность (при совместном включении электрических цепей)
Напряжение холостого хода U0 ≤ 14,3 В постоянного тока
Ток короткого замыкания IK ≤ 137 мA
Мощность PO ≤ 1,025 Вт
для газов группы II C
предельно допустимая внешняя емкость Ca3 450 нанофарад
предельно допустимая внешняя индуктивность La 0,5 мГн
для газов группы II B
предельно допустимая внешняя емкость Ca3 2000 нанофарад
предельно допустимая внешняя индуктивность La 2 мГн
Общие характеристики
Габариты корпуса см. габаритный чертеж
Вес 500 г
Сертификаты UL/CSA в разработке
Доп. температура окружающей среды
- в работе -10 ... +60 °C (при вертикальном монтаже)
- в работе в качестве калибруемых торговых весов -10 ... +40 °C (при вертикальном монтаже)
- при транспортировке и хранении -40 ... +85 °C
доп. относительная влажность воздуха ≤ 95 %
Степень защиты IP20
Тип защиты от возгорания Собственная защита "i" [EEx ib] II C по ATEX FM: в разработке

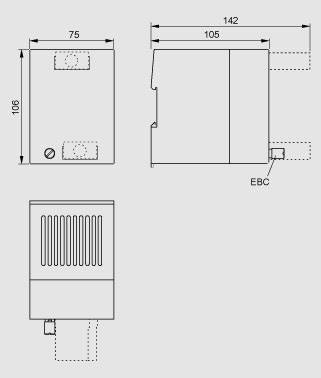

Чертеж

Взрывозащищенный интерфейс, тип SIWAREX IS, габариты

Заказные данные

Заказной № Описание Вес (кг) Доставка Мин. зак. (шт)
7MH4710-5CA SIWAREX ВЗВЕШ.ИЗМЕРИТ.СИСТЕМ.ПРОМЕЖУТ.БОКС ДЛЯ БЕЗОПАСНОГО СОЕДИНЕНИЯ С НАГРУЗОЧНЫМИ ЯЧЕЙКАМИ, ВЕРСИЯ ДЛЯ ТЕМПЕРАТУРНОГО КЛАССА Т6 0.5 6 - 8 недель (C) 1

Аксессуары

Заказной № Описание Вес (кг) Доставка Мин. зак. (шт)
7MH4702-8AF КАБЕЛЬ ДЛЯ SIWAREX P LI2Y 2X0,75ST + 2X (2X0,34ST) -CY, СИНИЙOVERING, APPROX. 10.8 MM OUTER DIAMETER, AMBIENT TEMPERATURE -20 TO +70 CEL.OVERING, APPROX. 10.8 MM OUTER DIAMETER, AMBIENT TEMPERATURE -20 TO +70 CEL. 0.16 6 - 8 недель (C) 1
7MH4702-8AG КАБЕЛЬ ДЛЯ SIWAREX U, M, P,А LI2Y 2X0,75ST + 2 (2X0,34ST) CY, ОРАНЖЕВЫЙER DIAMETER AMBIENT TEMPERATURE -20 TO +70 CEL.ER DIAMETER AMBIENT TEMPERATURE -20 TO +70 CEL. 0.16 6 - 8 недель (C) 1

Ключові факти

  • Содержит 6 защитных барьеров; сертифицирован по ATEX и EN 5001U 2D/ II(2)G[EEx ib] IIC
  • Совместим с весоизмерительными модулями SIWAREX U, CS, FTA, FTC, M и P
  • Монтируется вне взрывоопасной зоны в распределительном шкафе на 35-мм несущей шине по EN 50 022
  • Допускается к использованию с весами, требующими обязательной калибровки (торговые весы)
  • Напряжение холостого хода U0 ≤ 14,3 В постоянного тока; ток короткого замыкания IK ≤ 137 мA; мощность PO ≤ 1,025 Вт
  • Для газов группы II C: предельно допустимая внешняя ёмкость Ca3 — 450 нанофарад, индуктивность La — 0,5 мГн; для группы II B — 2000 нанофарад и 2 мГн
  • Температура окружающей среды в работе: −10…+60 °C (вертикальный монтаж); для калибруемых торговых весов −10…+40 °C; при транспортировке и хранении −40…+85 °C
  • Степень защиты IP20; тип защиты от возгорания — собственная защита "i" [EEx ib] II C по ATEX
  • Заказной № 7MH4710-5CA (версия для температурного класса T6), вес 0,5 кг, срок доставки 6–8 недель

Питання та відповіді

С какими весоизмерительными модулями совместим интерфейс SIWAREX IS?
С весоизмерительными модулями SIWAREX U, CS, FTA, FTC, M и P.
Где монтируется взрывозащищённый интерфейс SIWAREX IS?
Вне взрывоопасной зоны, в распределительном шкафе, предпочтительно под весоизмерительной электроникой; крепится по стандарту EN 50 022 с помощью 35-мм несущей шины.
Можно ли использовать SIWAREX IS с калибруемыми торговыми весами?
Да, интерфейс очень незначительно влияет на сигнал измерительных ячеек и допускается к использованию с весами, требующими обязательной калибровки. При этом рабочий диапазон температур ограничен −10…+40 °C при вертикальном монтаже.
Какой сертификат взрывозащиты у SIWAREX IS?
Сертифицирован по ATEX и EN 5001U 2D/ II(2)G[EEx ib] IIC; тип защиты от возгорания — собственная защита "i" [EEx ib] II C по ATEX.
Какой заказной номер у интерфейса SIWAREX IS и каков срок поставки?
Заказной № 7MH4710-5CA (версия для температурного класса T6), вес 0,5 кг, доставка 6–8 недель, минимальный заказ 1 шт.
Какая степень защиты корпуса у SIWAREX IS?
IP20; допустимая относительная влажность воздуха ≤ 95 %.
