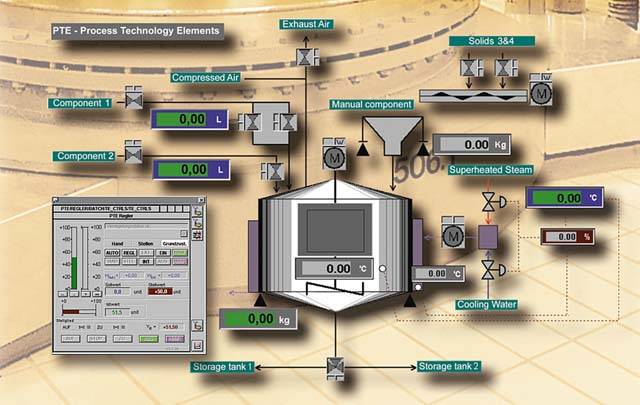

Одним из главных элементов для создания современной структуры управления является стандартизированное, модульное программное обеспечение для управления и визуализации различными технологическими процессами.
Используя программные библиотеки "PTE400“ и "PTE400 V6", Вы получаете готовый набор сертифицированных технологических функций для рационального и эффективного управления различными производственными процессами на основе системы SIMATIC PCS 7. Данные блоки имеют высокий уровень стандартизации, могут применяться во многих областях промышленности, в том числе для химических, фармацевтических, пищевых, табачных производствах, в нефтяной и газовой отраслях, водоснабжение, цементная индустрия. Блоки имеют разный набор функциональных возможностей и могут легко адаптироваться к специфичным технологическим особенностям того или иного оборудования.
В итоге, данная библиотека обладает рядом преимуществ, которые позволяют сократить затраты как на стадии проектирования, так на стадии пусконаладочных работ.
##### Функции
PTE400 библиотека поддерживает следующие функции:
- Мониториг измеренных аналоговых величин
- ПИД управление
- Управление исполнительными устройствами с аналоговым выходом
- Мотор с 1 управляющим сигналом
- Мотор с 2 направлениями вращения
- Мотор с 2 скоростями
- Мотор с регулированием по скорости
- Плавный пуск мотора
- Управляющий блок для открытия/закрытия клапанов
- Управляющий блок для многопозиционных клапанов/задвижек
- Пропорциональный блок для различного типа потоков
- Функции блокировки
- Монитринг двоичных значений
- Функция шагового регулятора
- Функция быстрого выключения для двигателей
- Мотор с сигналом обратной связи
- Операции с двоичными операндами с 1-до-8 и с 1-до-32
- Мониториг аварий при работе с двигателями
- Функция переключения временных интервалов
- Функции позиционирования
- Монитроинг качества полученных значений
- Счетчики
- Наработка технологического оборудования
- Таймера
- Функция "интерфейсное соединение"
Опции
SIMATIC PCS 7 интерфей с ET 200S модулем фидеров нагрузки

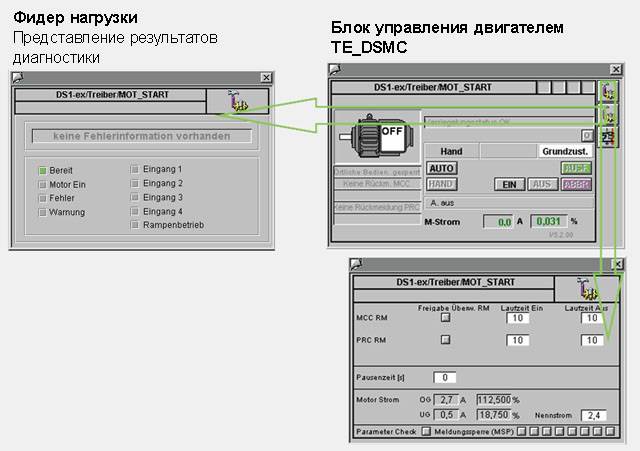

Графическое представление блока TE_DSMC с расширенным окном диагностики
Функциональный блок TE_DSMC используется для эффективной интеграции модулей фидеров нагрузки системы распределенного ввода/выода ET 200S в SIMATIC PCS 7. Доступ к пользовательским данным происходит в соответствии с IEC стандартом LVSG через область отображения процесса.
Функциональный блок TE_DSMC содержит функциональность мотор-стартера, связанное с ним графическое изображение на операторской станции системы SIMATIC PCS 7 и окна расширенной диагностики. Преимущества использования данного блока заключаются в :
- полной поддержке концепции блоков драйверов SIMATIC PCS 7.
- определенного, открытого интерфейса между SIMATIC PCS 7 сигнальными драйверами и технологическими функциями (индивидуальный уровень управления для блока). Они содержат:
- программные компоненты команд и логики управления
- HMI,
- генерация сообщений, привязанных к индивидуальному мотору
- функции мониторинга.
- простой связи с блоками библиотеки PTE400.
Преимущества для оператора:
- HMI функции обработки сигналов блока мотора
- диагностические возможности, включая изображения и ситему сообщений (при поддержке со стороны оборудования)
- Интуитивно понятный интерфейс библиотеки PTE 400
Замечание: Функциональный блок TE_DSMC может быть заказан как индивидуальный продукт или как составная часть библиотеки PTE400.
Дальнейшая информация
Siemens AG I&S IS E&C AS KHE AC
Tel.: +49 721 595-7522 Fax: +49 721 595-5121
E-mail: PTE400.support@siemens.com
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 9AE4200-2EB10-1BB0 | PTE400 LIBRARY, V5.1 (RT) FOR SIMATIC PCS 7 V5 RUNTIME LICENCE FOR USE OF PTE400 ON ONE AS 414, 416 OR 417 (ID-NO. OF BL REQUIRED) | 0.2 | 6 - 8 недель (C) | 1 |
| 9AE4200-2FB10-1CC0 | PTE400 V6 LIBRARY, V6.0 (RT) FOR SIMATIC PCS 7 V6 RUNTIME LICENCE FOR USE OF PTE400 V6 ON ONE AS 414, 416 OR 417 (ID-NO. OF BL REQUIRED) | 0.2 | 6 - 8 недель (C) | 1 |
| 9AE4200-2GB10-1DD0 | PTE400 V6 LIBRARY, V6.1 (RT) FOR SIMATIC PCS 7 V6.1 RUNTIME LICENCE FOR USE OF PTE400 V6 ON ONE AS 414, 416 OR 417 (ID-NO. OF BL REQUIRED) | 0.2 | по запросу (X) | 1 |
| 9AE4200-8FB00-0CC0 | PTE400 V6 LIBRARY, V6.0 (BL) FOR SIMATIC PCS 7 V6 FUNCTION BLOCKS + FACEPLATES INCL. ELECTRONIC DOCUMENTATION INCL. RUNTIME LICENCE FOR USE ON ONE AS 414, 416 OR 417 | 0.5 | 6 - 8 недель (C) | 1 |
| 9AE4200-8FB04-0BC0 | PTE400 V6 LIB., UPGRADE FOR SIMATIC PCS 7 V6 FUNCTION BLOCKS + FACEPLATES INCL. ELECTRONIC DOCUMENTATION UPGR PTE400-PROJ. TO PTE400 V6 (ID-NO. OF PTE400-BL REQUIRED) | 0.5 | 6 - 8 недель (C) | 1 |
| 9AE4200-8GB00-0DD0 | PTE400 V6 LIBRARY, V6.1 (BL) FOR SIMATIC PCS 7 V6.1 FUNCTION BLOCKS+FACEPLATES INCL. ELECTRONIC DOCUMENTATION INCL. RUNTIME LICENCE FOR USE ON ONE AS 414, 416 OR 417 | 0.5 | по запросу (X) | 1 |
| 9AE4200-8GB04-0BD0 | PTE400 V6 LIB., UPGRADE FOR SIMATIC PCS 7 V6.1 FUNCTION BLOCKS+FACEPLATES INCL. ELECTRONIC DOCUMENTATION UPGR PTE400-PROJ. TO PTE400 V6.1 (ID-NO. OF PTE400-BL REQUIRED) | 0.5 | по запросу (X) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 9AE4210-8ED00-0BB0 | OPTION FOR PTE400 LIBRARY HIFEA MOTOR CONTROL ET200S FOR SIMATIC PCS7 V5.2 FUNCTION BLOCK AND DRIVER INCL. LICENCE FOR 1 AS | 0.5 | 6 - 8 недель (C) | 1 |
