Стандартная химическая библиотека для системы управления процессом SIMATIC PCS 7 может использоваться для различных областей промышленности. Она позволяет решать широкий круг задач автоматизации достаточно эффективно с наименьшими затратами по времени и сокращением инженерной работы. The SC библиотека уже успешно внедрена более чем на 100 предприятиях.
Библиотека SC интегрируется в SIMATIC PCS 7. Она содержит функциональные блоки для CFC редактора, графические образы, блоки символов (объекты пользователя) и конфигурационные мастера.
Данные функции реализуют мониторинг и контроль, как для непрерывных, так и рецептурных технологий. Функциональные блоки по управлению моторов или двигателей в добавление к ручному и автоматическому режимам имеют также дополнительные элементы контроля и управления.
Также данные блоки реализуют функции по аварийным защитам и блокировкам, что является большим преимуществом при построении систем с противоаварийными защитами.
Все функциональные блоки автоматически поддерживают режим работы из последовательных функциональных диаграмм (SFC).

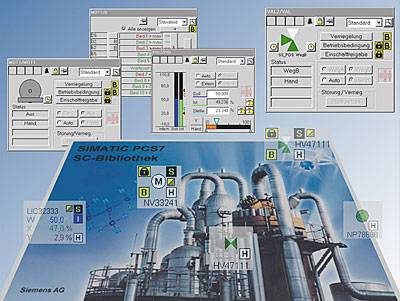

Все функциональные блоки имеют свой графический образ для отображения на дисплее оператора и данные образы имеют интуитивно понятный интерфейс.
Возможно применение различных операций к процессорным тегам; также выполнение определенных действий можно ограничить, используя при этом стандартную процедуру авторизации в WinCC с использованием утилиты User Administrator.
Для помощи при работе с графическими образами, у последних для каждого процессорного тега имеется свой комментарий.
##### Функции
Библиотека SC реализует следующие функции:
- Мониторинг измеренной аналоговой величины
- ПИД управление
- Позиционирование
- Управление клапанами
- Мотор с 1 управляющим сигналом
- Мотор с 2 направлениями вращения или скоростями
- Мотор для частотных преобразователей
- Аварийные блокировки
- Двоичные операции
- Блоки для аналоговых и двоичных величин
- Формирование сообщений
Дальнейшая информация
Siemens AG A&D B36 Mannheim, Germany
Tel.: +49 621 456-2455 Fax: +49 621 456-3311
